Modyfikuj UV

Pozwala na modyfikację gęstości izolinii w parametrycznych ścianach.

Swobodne formowanie > Edytuj ścianę

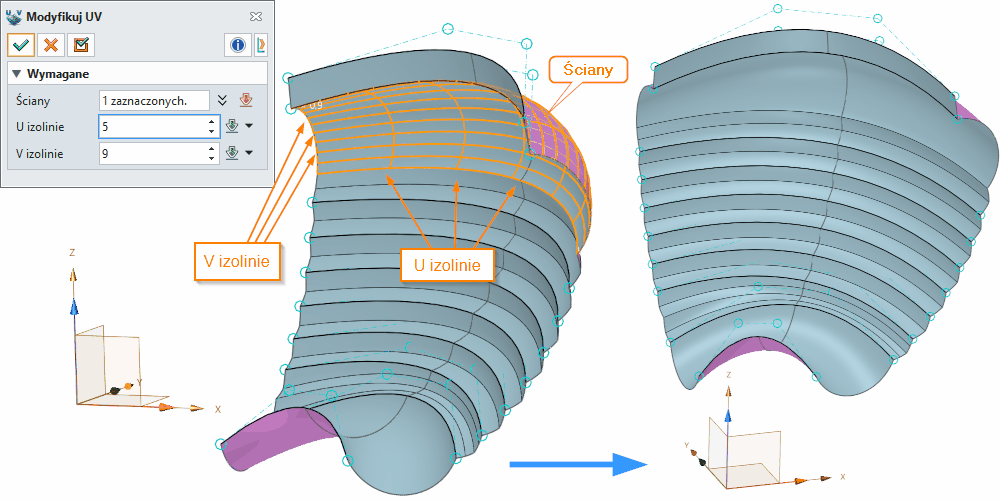

Izolinie ściany (Set Face Isolines)

Komenda Modyfikuj UV (Set Face Isolines) służy do kontrolowania liczby linii izoparametrycznych (tzw. izolini) wyświetlanych na wybranej powierzchni lub ścianie modelu. Izolinie w kierunkach U i V odzwierciedlają wewnętrzną strukturę parametryczną powierzchni NURBS, umożliwiając lepszą analizę jej kształtu, jakości oraz ciągłości.

Narzędzie to znajduje zastosowanie głównie w:

• modelowaniu powierzchniowym (Surface Modeling),
• analizie jakości powierzchni (np. falowania, skręcenia),
• przygotowaniu geometrii pod dalsze operacje (np. Fillet, Trim),
• pracy z importowaną geometrią (STEP, IGES),
• projektowaniu form i elementów o złożonej krzywiźnie,
• weryfikacji powierzchni klasy A w przemyśle motoryzacyjnym i lotniczym.

Komenda dostępna jest bezpośrednio jako dedykowane narzędzie oraz poprzez funkcję Edytuj ścianę (Modify Face).

---

Lokalizacja w interfejsie ZW3D

Komenda działa w jednym podstawowym trybie, ale oferuje kontrolę dwóch niezależnych kierunków parametrycznych:

• Kierunek U

  • Odpowiada jednemu z głównych kierunków parametryzacji powierzchni.
  • Często związany z „przebiegiem" powierzchni (np. wzdłuż długości).
  • W przypadku powierzchni cylindrycznych — kierunek wzdłuż osi obrotu.



• Kierunek V

  • Prostopadły do kierunku U.
  • Definiuje drugą siatkę podziału powierzchni.
  • W przypadku powierzchni cylindrycznych — kierunek wokół osi obrotu.

Zmiana liczby izolini wpływa wyłącznie na wizualizację, nie modyfikuje geometrii.

---

Wymagane dane wejściowe komendy

Ściany (Faces)

Wybór jednej lub wielu ścian/powierzchni, dla których mają zostać ustawione izolinie.

• Możliwe jest zaznaczenie wielu elementów jednocześnie.
• Powierzchnie muszą być poprawnie zdefiniowane (np. NURBS).
• W przypadku geometrii uszkodzonej (np. importowanej) mogą wystąpić nieregularności wizualne.

Typowe błędy:

• wybór elementów niebędących powierzchniami (np. bryły solid),
• próba analizy bez uprzedniego naprawienia geometrii,
• błędna interpretacja izolini jako rzeczywistej geometrii.

Izolinie U / V (U/V Isolines)

Liczbowe określenie ilości linii w obu kierunkach.

• Wartości całkowite dodatnie (1–100).
• Większa liczba = gęstsza siatka wizualna.
• Zbyt duża liczba może obniżyć czytelność modelu i wydajność renderowania.
• Domyślna wartość: 10 izolinii w każdym kierunku.

---

Opcjonalne dane wejściowe komendy

Komenda nie posiada klasycznych opcji opcjonalnych w sensie logicznym, jednak w praktyce użytkownik decyduje o:

• gęstości siatki (dokładność wizualnej analizy),
• równowadze pomiędzy U i V (np. powierzchnie wydłużone wymagają asymetrii),
• zastosowaniu w kontekście innych operacji (np. przed Filletowaniem),
• ukrywaniu/pokazywaniu izolinii za pomocą zmiennej HIDE_ISOLINES.

---

Funkcje dodatkowe, opcje, ustawienia komendy

Dynamiczna aktualizacja siatki

Zmiana wartości U/V natychmiast wpływa na podgląd. Nie wymaga potwierdzania komendą Enter.

Integracja z Modyfikuj ścianę (Modify Face)

Możliwość ustawiania izolini bezpośrednio podczas edycji powierzchni.

Wizualizacja kierunków parametrycznych

Izolinie pomagają zidentyfikować orientację powierzchni.

Brak wpływu na geometrię

Operacja jest czysto wizualna (nie zmienia topologii ani krzywizny).

Zastosowanie diagnostyczne

Ułatwia wykrywanie:

• skręceń powierzchni,
• nierówności,
• błędów importu.

Ograniczenia

Zmienne systemowe ZW3D

Tipsy i tricki

1. Analiza jakości powierzchni — Ustaw dużą liczbę izolinii (U=50, V=50), aby szybko wykryć deformacje lub nieciągłości.

2. Praca z importami (STEP, IGES) — Nierównomierne izolinie mogą wskazywać problemy topologiczne wymagające naprawy (Heal, Sew).

3. Optymalizacja pracy — Używaj mniejszej liczby izolinii podczas modelowania (U=5, V=5), większej tylko do analizy (U=30, V=30).

4. Fillet i przejścia powierzchniowe — Sprawdź izolinie przed wykonaniem zaokrągleń — unikniesz błędów ciągłości.

5. Asymetryczne ustawienia U/V — Dostosuj wartości do proporcji powierzchni — poprawi to czytelność.

6. Identyfikacja kierunku U/V — Pomaga przy zaawansowanych operacjach (np. Sweep, Loft).

7. Debugowanie powierzchni klasy A — Gęsta siatka izolini pozwala ocenić płynność przejść (G1/G2).

8. Wydajność renderowania — Przy dużych modelach zmniejsz liczbę izolinii, aby przyspieszyć pracę.

9. Porównanie z innymi systemami — Użyj tabeli porównawczej, aby szybko znaleźć odpowiednik w ZW3D.

10. Zapisywanie ustawień — Ustawienia są czysto wizualne, ale możesz zapisać stan widoku jako preset.

---

Workflow w praktyce

Przykład 1: Analiza powierzchni po imporcie STEP

1. Importuj plik STEP/IGES
2. Zaznacz powierzchnię → Modyfikuj ścianę → Izolinie (*Modify Face → Isolines*)
3. Ustaw U=20, V=20
4. Sprawdź ciągłość (G0/G1/G2)
5. Jeśli wykryto błędy → Powierzchnia → Napraw (*Surface → Heal*)
6. Powtórz analizę po naprawie

Przykład 2: Przygotowanie do operacji Sweep›

Przykład 3: Kontrola jakości przed generowaniem siatki FEM›

---

Synonimy komendy w popularnych programach CAD 3D

• Izolinie powierzchni
• Linie parametryczne
• Siatka U/V
• Surface Isolines
• Isoparametric Curves
• UV Grid Display
• Surface Mesh Preview
• Isocurves
• Surface Grid

---

Tabela porównawcza

---

Tabela porównania gęstości izolinii



---

Workflow dla użytkowników przesiadających się z innych systemów

---

Dodatkowe narzędzia powiązane

---

Zastosowanie w przemyśle

Motoryzacja

• Kontrola powierzchni karoserii (klasa A)
• Weryfikacja ciągłości przed generowaniem form wtryskowych

Lotnictwo

• Analiza powierzchni skrzydeł i kadłubów
• Wykrywanie nieciągłości przed symulacją CFD

Produkty konsumenckie

• Kontrola estetyki obudów urządzeń
• Weryfikacja przejść między powierzchniami

Medycyna

• Projektowanie implantów i protez
• Weryfikacja powierzchni biokompatybilnych

---

Podsumowanie

Komenda Modyfikuj UV (Set Face Isolines) jest prostym, ale niezwykle ważnym narzędziem diagnostycznym. Nie wpływa na geometrię, ale dostarcza kluczowych informacji o jej jakości — co czyni ją nieodzowną w zaawansowanym modelowaniu powierzchniowym i pracy z precyzyjnymi modelami inżynierskimi.

W ZW3D funkcja ta jest zintegrowana z pełnym zestawem narzędzi do analizy powierzchni, co pozwala na kompleksową weryfikację geometrii przed dalszymi operacjami produkcyjnymi.
