Połącz ściany

Umożliwia łączenie fragmentów ścian wypełniających kształt lyb pełną scianę - odwrotność komendy Podziel krzywymi.

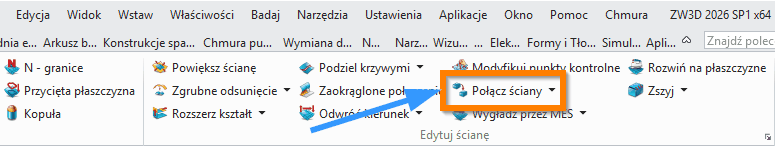

Swobodne formowanie > Edytuj ścianę

Połącz ściany (Join Surf)

Komenda Połącz ściany (Join Surf) służy do automatycznego scalania przylegających ścian (faces) w obrębie wybranych brył (shapes) lub kształtów, pod warunkiem że spełniają określone kryteria geometryczne. Narzędzie to znajduje zastosowanie głównie w modelowaniu powierzchniowym (surface modeling) oraz w procesach naprawy geometrii (geometry healing), szczególnie przy pracy z modelami importowanymi (np. STEP, IGES), gdzie powierzchnie często są rozbite na wiele fragmentów.

Operacja ta pozwala uprościć topologię modelu poprzez redukcję liczby ścian, co ma istotne znaczenie w dalszym modelowaniu, analizach oraz przygotowaniu geometrii pod operacje technologiczne, np. w projektowaniu form wtryskowych.

Metody i opcje działania komendy

Komenda działa w trybie automatycznym, bez wyboru wariantu działania, jednak jej efektywność zależy od spełnienia trzech kluczowych warunków:

• ściany muszą należeć do jednego kształtu (shape),
• muszą posiadać wspólne krawędzie (shared edges),
• muszą leżeć na tej samej powierzchni geometrycznej (np. tej samej powierzchni analitycznej lub NURBS).

Brak spełnienia któregokolwiek z tych warunków uniemożliwia wykonanie operacji.

Wymagane dane wejściowe komendy

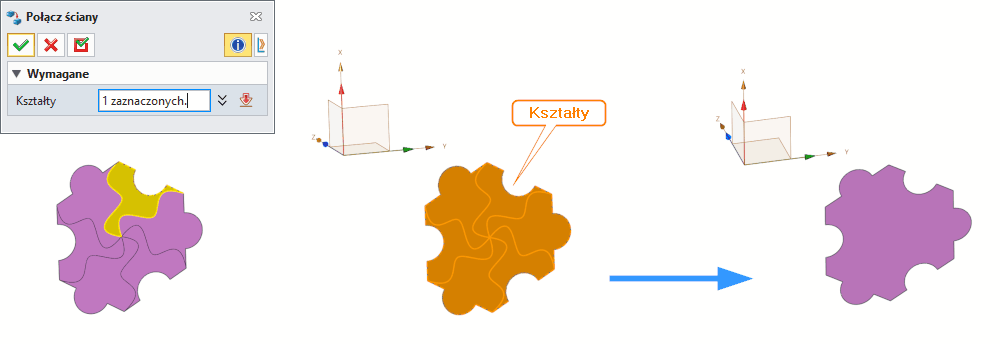

Kształty (Shapes)

Element wejściowy wymagany do działania komendy.

• Należy wskazać jeden lub więcej kształtów (shapes) zawierających ściany do połączenia.
• Komenda analizuje wszystkie ściany w obrębie wskazanego kształtu.
• Ściany muszą:
  • posiadać wspólne krawędzie (shared edges – ciągłość topologiczna),
  • być współpowierzchniowe (np. fragmenty jednej powierzchni cylindrycznej lub płaskiej).

Typowe błędy użytkownika:

• wybór ścian (faces) zamiast całego kształtu (shape),
• próba łączenia powierzchni o różnej geometrii (np. płaskiej i walcowej),
• brak dokładnego styku krawędzi (przekroczenie tolerancji modelu).

Opcjonalne dane wejściowe komendy

Komenda w swojej podstawowej formie nie posiada jawnych parametrów opcjonalnych, jednak jej działanie jest pośrednio zależne od:

• tolerancji modelu (geometry tolerance) – wpływa na wykrywanie wspólnych krawędzi,
• jakości geometrii wejściowej – szczególnie w przypadku importowanych modeli,
• ciągłości powierzchni (G0/G1/G2) – wpływa na możliwość scalenia.

W praktyce oznacza to, że przygotowanie modelu (np. poprzez wcześniejsze użycie komend typu Heal lub Sew) może być konieczne.

Funkcje dodatkowe, opcje, ustawienia komendy

• Automatyczna analiza topologii – system sam identyfikuje ściany spełniające warunki połączenia.
• Redukcja liczby ścian – połączenie wielu fragmentów w jedną powierzchnię upraszcza strukturę modelu.
• Zależność od tolerancji – zbyt mała tolerancja może uniemożliwić połączenie, zbyt duża może prowadzić do błędów geometrycznych.
• Integracja z procesem naprawy geometrii – często używana po operacjach importu i healingu.
• Brak ingerencji w kształt geometryczny – operacja zmienia tylko strukturę topologiczną, nie geometrię.

Ograniczenia:

• brak możliwości łączenia powierzchni o różnych typach (np. NURBS + analityczna),
• brak działania przy przerwach między krawędziami,
• nie działa między różnymi kształtami (shapes).

Przykładowy workflow

Poniżej przedstawiono typowy proces pracy z komendą Połącz ściany (Join Surf) w ZW3D:
KROK 1: Import modelu STEP/IGES

• Otwórz plik importowany (często rozbity na wiele ścian)
• Sprawdź jakość geometrii (komenda *Check Geometry*)

KROK 2: Naprawa geometrii (opcjonalnie)

• Użyj komendy *Heal* dla drobnych błędów
• Użyj komendy *Sew* dla połączenia otwartych powierzchni

KROK 3: Wybór kształtu do połączenia

• Zaznacz kształt (*shape*) zawierający ściany do scalenia
• Upewnij się, że ściany są współpowierzchniowe

KROK 4: Uruchomienie komendy Połącz ściany

• Edit > Face (Part Level) > Join Surf
• System automatycznie scali spełniające kryteria ściany

KROK 5: Weryfikacja wyniku

• Sprawdź liczbę ścian przed i po operacji
• Użyj *Check Geometry* dla potwierdzenia poprawności

Przykłady użycia

Przykład 1: Naprawa modelu po imporcie STEP

Model przywieziony z innego systemu CAD często zawiera powierzchnie rozbite na wiele fragmentów. Komenda Połącz ściany (Join Surf) pozwala na scalenie tych fragmentów w spójną całość, co jest niezbędne przed dalszym modelowaniem.

Przykład 2: Przygotowanie do operacji Shell

Przed wykonaniem operacji Shell (wytłoczenie) konieczne jest posiadanie zamkniętej bryły z minimalną liczbą ścian. Połączenie ścian upraszcza strukturę i zwiększa stabilność operacji.

Przykład 3: Modelowanie form wtryskowych

W projektowaniu form wtryskowych konieczne jest posiadanie spójnych powierzchni dla analizy kierunku wyciągania (draft analysis) oraz podziału formy (parting line).

Przykład 4: Optymalizacja pod analizy FEM

Mniejsza liczba ścian przekłada się na szybsze i stabilniejsze analizy skończone (FEM). Scalanie ścian przed analizą może znacząco skrócić czas obliczeń.

Branże, które najbardziej korzystają z komendy

1. Używaj po imporcie STEP/IGES – to jedno z podstawowych narzędzi do upraszczania „poszatkowanej" geometrii.
2. Łącz przed dalszym modelowaniem – mniejsza liczba ścian = stabilniejsze operacje (np. offset, shell).
3. Sprawdź tolerancję modelu – jeśli operacja nie działa, zwiększenie tolerancji może pomóc.
4. Stosuj razem z Heal/Sew – najpierw napraw geometrię, potem łącz powierzchnie.
5. Unikaj nadmiernego łączenia – w niektórych przypadkach rozdzielone ściany są korzystniejsze (np. do kontroli lokalnej edycji).
6. Analizuj typ powierzchni – tylko powierzchnie tego samego typu zostaną poprawnie scalone.
7. W projektowaniu form – łączenie powierzchni ułatwia analizę kierunku wyciągania i podziału formy.

Synonimy komendy w popularnych programach CAD 3D

• Scal powierzchnie (Merge surfaces)
• Połącz ściany (Join faces)
• Scal ściany (Merge faces)
• Połącz powierzchnie (Join surfaces)
• Połącz ściany (Combine faces)
• Szycie (Sew)
• Napraw i scal (Heal & merge)

Tabela porównawcza

Komenda Połącz ściany (Join Surf) w ZW3D jest kluczowym narzędziem w procesie modelowania powierzchniowego i naprawy geometrii. Jej poprawne zastosowanie pozwala na:

• Uproszczenie topologii modelu,
• Zwiększenie stabilności dalszych operacji,
• Szybsze analizy technologiczne,
• Lepszą jakość gotowych projektów.

Zaleca się stosowanie tej komendy jako standardowego elementu workflow przy pracy z importowaną geometrią oraz przed kluczowymi operacjami modelowania.
