Przytnij do ścian

Umożliwia przycinanie ścian i brył do przenikających się ścian w przestrzeni 3D.

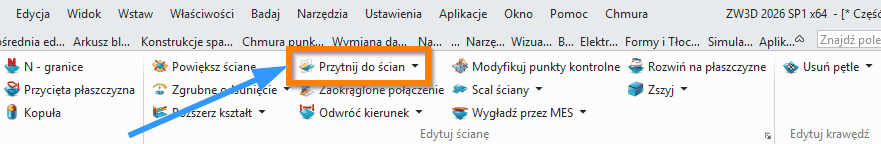

Swobodne formowanie > Edytuj ścianę

Przytnij do ścian (Trim to Faces)

Komenda Przytnij do ścian (Trim to Faces) służy do usuwania fragmentów powierzchni lub bryły w miejscu ich przecięcia z innymi ścianami, powierzchniami lub płaszczyznami odniesienia. Narzędzie pozwala precyzyjnie przyciąć geometrię wzdłuż istniejących elementów modelu, dzięki czemu możliwe jest szybkie dopasowanie kształtu powierzchni do otaczającej geometrii.

Funkcja znajduje zastosowanie głównie w:

• modelowaniu powierzchniowym,

• dopasowywaniu powierzchni w modelach hybrydowych,

• naprawie i czyszczeniu importowanej geometrii (np. STEP / IGES),

• przygotowaniu geometrii pod operacje zszywania powierzchni (Sew).

Operacja polega na odcięciu części wskazanej powierzchni w miejscu przecięcia z elementem tnącym. Elementem tym może być inna powierzchnia, bryła lub płaszczyzna konstrukcyjna. Po wykonaniu operacji pozostaje tylko ta część geometrii, która znajduje się po wskazanej stronie cięcia.

W przypadku przycinania bryły operacja może spowodować powstanie otwartej powierzchni (open shape), ponieważ fragment materiału zostaje usunięty.

Metody i opcje działania komendy

Komenda działa w jednym podstawowym trybie przycinania, jednak jej zachowanie może być modyfikowane przez zestaw opcji kontrolujących sposób wykonania operacji:

• Przycinanie względem jednej lub wielu powierzchni – powierzchnia może być przycinana przez kilka elementów tnących jednocześnie.

• Przycinanie sekwencyjne lub równoczesne – użytkownik może zdecydować, czy kolejne powierzchnie tnące działają po kolei, czy jednocześnie.

• Automatyczne rozszerzanie powierzchni tnących – program może automatycznie przedłużyć powierzchnię tnącą, aby zapewnić poprawne przecięcie.

Dzięki tym opcjom narzędzie jest szczególnie użyteczne podczas pracy z powierzchniami przecinającymi się lub samoprzecinającymi.

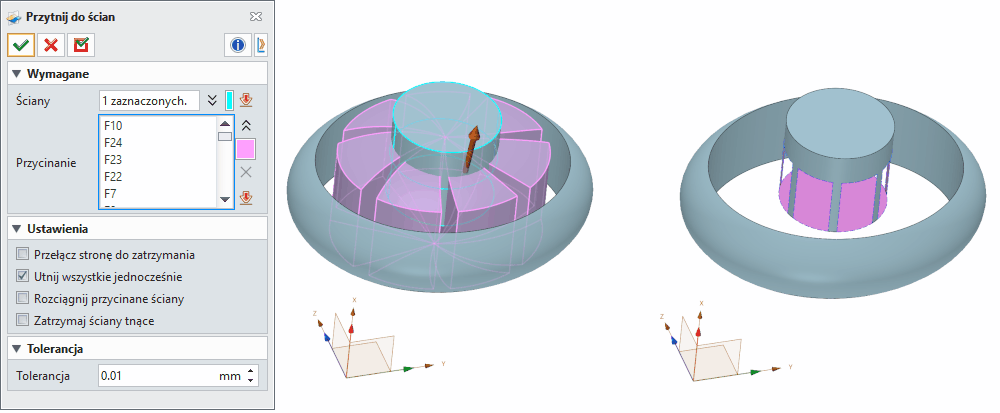

Wymagane dane wejściowe komendy

Ściany do przycięcia (Faces)

W tej sekcji użytkownik wskazuje powierzchnie lub bryły, które mają zostać przycięte.

Możliwe jest zaznaczenie:

• pojedynczej ściany,

• zestawu powierzchni,

• całej bryły.

Warunkiem poprawnego działania operacji jest to, aby wskazana geometria przecinała się z obiektem tnącym. Jeśli przecięcie nie występuje, operacja nie zostanie wykonana.

Typowym błędem użytkowników jest wybór powierzchni, które nie mają wspólnego obszaru przecięcia z elementem tnącym.

Element tnący (Trimming)

Drugi wymagany element operacji to geometria przycinająca.

Może to być:

• powierzchnia,

• bryła,

• płaszczyzna odniesienia (Datum Plane).

Element tnący definiuje płaszczyznę lub powierzchnię podziału, względem której zostanie wykonane przycięcie.

Opcjonalne dane wejściowe komendy

Odwróć stronę zachowaną (Flip side to keep)

Strzałki widoczne w oknie graficznym wskazują która część powierzchni zostanie zachowana po przycięciu.

Opcja pozwala:

• zmienić kierunek zachowania fragmentu,

• wybrać przeciwną stronę przecięcia.

Można to zrobić poprzez:

• zaznaczenie opcji w panelu,

• bezpośrednie kliknięcie strzałki w oknie modelu.

Przytnij wszystkimi jednocześnie (Trim with all simultaneously)

Opcja określa sposób działania wielu powierzchni tnących.

Możliwe tryby:

• sekwencyjny – każda operacja przycinania wykonywana jest po kolei,

• równoczesny – wszystkie powierzchnie tnące działają jednocześnie.

Różnica jest szczególnie widoczna w przypadku powierzchni samoprzecinających się, gdzie kolejność operacji może wpływać na wynik końcowy.

Rozciągnij ściany tnące (Extend trimming faces)

Po aktywacji tej opcji program automatycznie wydłuża powierzchnie tnące, aby mogły przeciąć przycinaną geometrię.

Funkcja działa:

• automatycznie,

• w sposób niewidoczny dla użytkownika.

Jest to bardzo przydatne, gdy powierzchnia tnąca kończy się tuż przed miejscem przecięcia.

Zachowaj ściany tnące (Keep trimming faces)

Opcja decyduje, czy powierzchnie użyte do przycinania pozostaną w modelu.

Po włączeniu:

• powierzchnie tnące nie są usuwane,

• mogą zostać użyte w kolejnych operacjach modelowania.

Opcja jest często stosowana w modelowaniu powierzchniowym.

Tolerancja (Tolerance)

Parametr określa lokalną tolerancję geometryczną używaną podczas wykonywania operacji.

Cechy tej tolerancji:

• działa tylko w trakcie wykonywania komendy,

• po zakończeniu operacji przywracana jest tolerancja globalna modelu.

Zmiana tolerancji jest przydatna w przypadku pracy z:

• importowaną geometrią,

• modelami o niskiej jakości topologicznej.

Funkcje dodatkowe, opcje i ustawienia komendy

Komenda posiada kilka cech, które wpływają na jej zachowanie w bardziej złożonych operacjach modelowania:

• obsługuje powierzchnie samoprzecinające się,

• pozwala przycinać zarówno powierzchnie, jak i bryły,

• może automatycznie rozszerzać powierzchnie tnące,

• umożliwia zachowanie powierzchni pomocniczych w modelu,

• pozwala kontrolować dokładność operacji poprzez lokalną tolerancję.

W praktyce narzędzie często stosowane jest razem z operacjami:

Tipsy i tricki

Przycinanie importowanych modeli

Komenda jest bardzo skuteczna przy czyszczeniu modeli STEP lub IGES, gdzie często występują nadmiarowe fragmenty powierzchni.

Łączenie z komendą Sew

Po przycięciu powierzchni warto użyć operacji Zszyj (Sew) , aby ponownie połączyć powierzchnie w zamkniętą bryłę.

Automatyczne rozszerzanie powierzchni

Jeśli powierzchnie nie przecinają się dokładnie, warto włączyć opcję Wydłuż przycinane ściany (Extend trimming faces) aby uniknąć błędów operacji.

Przycinanie powierzchni konstrukcyjnych

Można używać płaszczyzn odniesienia jako elementów tnących, co pozwala szybko wyrównywać powierzchnie modelu.

Kontrola tolerancji

W przypadku problemów z operacją warto chwilowo zwiększyć tolerancję lokalną, szczególnie przy pracy z geometrią importowaną.

Synonimy komendy w popularnych programach CAD

Operacja przycinania powierzchni występuje w wielu systemach CAD pod różnymi nazwami:

Tabela porównawcza w popularnych systemach CAD
