Rowek karabińczyka

Umożliwia utworzenie wpustu zaczepowego dla komendy parametrycznych zatrzasków.

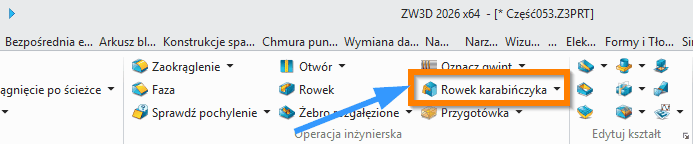

Operacje > Operacja inżynierska

Streszczenie komendy
Rowek zaczepowy (Snap Hook Groove Feature) — funkcja stosowana w inżynierii CAD do tworzenia rowka zaczepowego, zwykle używana w parze z zaczepem do łączenia paneli górnych i dolnych.

Metody dla komendy

• Tworzenie z parametrami: Nie­za­leż­ne utworzenie rowka zaczepowego poprzez ręczne określenie parametrów.

• Tworzenie z zaczepem: Automatyczne generowanie pasującego zaczepu na podstawie rowka zaczepowego i jego parametrów.

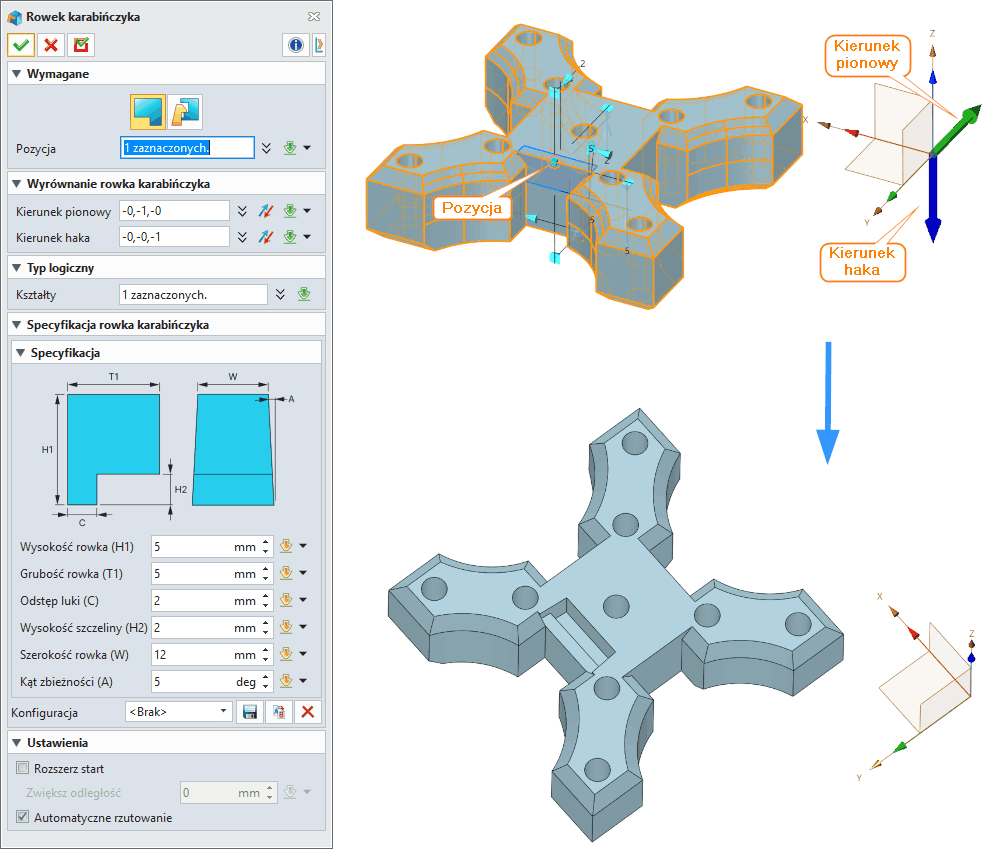

Wymagane dane wejściowe

• Pozycja (Location) — punkt na powierzchni, gdzie powstanie środek rowka zaczepowego.

• Kierunek pionowy (Vertical direction) — orientacja pionowa rowka zaczepowego.

• Kierunek haka (Hook direction) — orientacja rowka zaczepowego.

• Kształty (Shapes) — wybór obiektu do operacji odejmowania Boole’a.

Opcjonalne dane wejściowe

• Konfiguracja (Configuration) — zapis parametrów do ponownego użycia.

• Rozszerzenie początku (Extend start) — możliwość określenia wartości wydłużenia elementu do sąsiadującej krawędzi bryły.

Opcje dodatkowe
Specyfikacja rowka karabińczyka

• Wysokość rowka (H1) (Groove height) — całkowita wysokość zaczepu.

• Grubość rowka (T1) (Groove thickness) — głębokość zaczepu.

• Odstęp luki (C) (Gap clearance) — odstęp pomiędzy zaczepem a rowkiem.

• Wysokość szczeliny (H2) (Gap height) — wysokość podstawy montażowej.

• Szerokość rowka (W) (Groove width) — szerokość rowka zaczepowego.

• Kąt zbieżności (A) (Draft angle) — kąt pochylenia zaczepu.

• Wysokość odsunięcia (H1) (Offset height) — odsunięcie od górnej krawędzi zaczepu.

• Dodatkowa wysokość montażowa (H3) (Gap height) — wysokość dodatkowej podstawy montażowej.

• Luz rowka (C1) (Groove clearance) — luz między rowkiem a zaczepem.

• Luz podstawy (C2) (Gap clearance of mounting boss) — luz podstawy montażowej.

• Szerokość odsunięcia (W) (Offset width) — odsunięcie szerokości od zaczepu; dziedziczy kąt pochylenia, jeśli występuje.

Lista synonimów wyrażenia po polsku:

• Rowek zaczepowy

• Kanał zatrzaskowy

• Gniazdo zaczepu

• Gniazdo zatrzaskowe

• Rowek pod zaczep

• Wpust zaczepowy

• Rowek montażowy

Tipsy i triki:

• Zachowanie luzu oraz prawidłowych wymiarów zapewnia trwałość i funkcjonalność połączenia paneli.

• Funkcja jest powszechnie stosowana przy projektowaniu plastikowych obudów i elementów zatrzaskowych.

• Dzięki konfiguracji można przechowywać typowe ustawienia do szybkiego powielania funkcji.

• W większości programów do stworzenia rowka wymagane jest wcześniejsze utworzenie zaczepu (lub odwrotnie), następnie oprogramowanie automatycznie dobiera geometrię i tolerancje dla odpowiedniego spasowania.

• Dobrą praktyką jest wprowadzenie niewielkiego luzu bocznego (0,2–0,5 mm), szczególnie dla elementów 3D drukowanych oraz formowanych wtryskowo – zapobiega to pękaniu zaczepów podczas montażu i demontażu oraz pozwala na drobne różnice produkcyjne.

• Warto korzystać z opcji zapisywania ustawień (ulubione/favorites/configurations), by móc powielać rozwiązania w różnych projektach bez powtarzania wprowadzanych parametrów.

• Większość programów umożliwia podgląd na żywo zmian geometrii podczas edycji rowka i zaczepu – ułatwia to poprawne ustawienie luzów i kątów pochylenia.

• Ustawienie odpowiedniego kąta pochylenia ścianki (draft angle) zapobiega problemom podczas wyjmowania elementu z formy wtryskowej – typowe kąty: 1–3 stopnie.

• W programach, które nie mają predefiniowanych narzędzi do zatrzasków, należy używać funkcji typu groove, pocket czy sweep, projektując rowki manualnie w oparciu o szkice profilu.
