Rozstrzel

Umożliwia rozdzielenie osobnych ścian w bryłach.

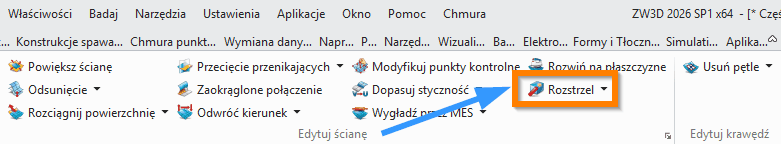

Swobodne formowanie > Edytuj ścianę

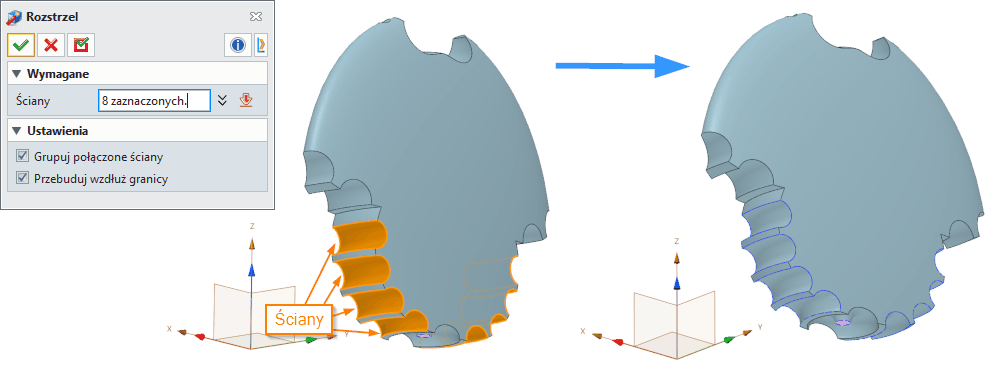

Rozstrzel (Explode Faces)

Komenda Rozstrzel (Explode Faces) w systemie ZW3D służy do separowania wybranych ścian (faces) od ich bazowej bryły lub kształtu (shape). W wyniku operacji wskazane powierzchnie przestają być częścią spójnej topologii i stają się niezależnymi elementami geometrycznymi.

Narzędzie to jest szczególnie przydatne w procesach:

• naprawy geometrii importowanej (STEP/IGES),
• przygotowania modeli do dalszej edycji powierzchniowej,
• analizy i rekonstrukcji topologii,
• modelowania hybrydowego (łączenie brył i powierzchni),
• przygotowania powierzchni do operacji typu Sew, Heal lub Replace Face.

Metody i opcje działania komendy

Komenda działa w jednym podstawowym trybie, jednak jej zachowanie można modyfikować poprzez opcje dodatkowe:

• Separacja pojedynczych powierzchni
  Każda wybrana ściana zostaje odłączona jako niezależny obiekt.

• Separacja z zachowaniem połączeń (grupowanie)
  Powiązane topologicznie powierzchnie mogą zostać wydzielone jako jeden nowy kształt.

Różnica polega na tym, czy zachowana zostaje relacja między sąsiednimi ścianami po operacji.

---

Wymagane dane wejściowe komendy

Powierzchnie (Faces)
Elementy geometryczne przeznaczone do odseparowania od bryły lub kształtu.

• Należy wskazać jedną lub więcej ścian.
• Powierzchnie muszą należeć do istniejącego obiektu typu shape.
• Możliwy jest wybór zarówno ciągłych, jak i rozłącznych fragmentów.

Typowe błędy:

• wybór krawędzi zamiast powierzchni,
• próba eksplozji już odseparowanych elementów,
• nieświadome rozdzielenie powierzchni krytycznych dla ciągłości modelu.

---

Opcjonalne dane wejściowe komendy

Grupuj połączone powierzchnie (Group connected faces)
Opcja pozwala zachować relacje między sąsiadującymi powierzchniami.

• Po aktywacji:

  • powierzchnie pozostają ze sobą połączone,
  • tworzą nowy, oddzielny kształt (shape).

• Po wyłączeniu:

  • każda powierzchnia staje się niezależnym bytem.

Zastosowanie:

• przy wydzielaniu logicznych fragmentów modelu,
• przy pracy na zespołach powierzchni (np. płaty karoserii).

---

Odbuduj krawędzie na granicy (Rebuild edges along boundary)
Opcja redefiniuje krawędzie zgodnie z ich stanem sprzed operacji łączenia (sew).

• Jeśli geometria mieści się w tolerancji:

  • krawędzie pozostają identyczne.

• Jeśli przekracza tolerancję:

  • tworzone są dwie niezależne krawędzie.

Znaczenie praktyczny:

• wpływa na jakość topologii,
• ma kluczowe znaczenie przy dalszym łączeniu powierzchni,
• pozwala wykrywać błędy tolerancji w modelu.

---

Funkcje dodatkowe, opcje, ustawienia komendy

• Operacja wykonywana jest natychmiast po zatwierdzeniu (middle-click).

• Komenda nie usuwa geometrii – jedynie zmienia jej przynależność topologiczną.

• Może powodować powstanie „otwartych” brył (non-manifold).

• Współpracuje bezpośrednio z komendą Zszyj (Sew Shapes) (ponowne łączenie).

• Jest często używana jako krok przygotowawczy do:

• Napraw geometrię (Heal Geometry)
• Zastąp ścianę (Replace Face)
• Przytnij/Wydłuż (Trim/Extend)
• Edycja powierzchni (Surface Editing)

Może ujawniać problemy jakościowe modelu (np. szczeliny, niedokładności).

Ograniczenia:

• nie działa na elementach niebędących częścią shape,
• nie naprawia automatycznie błędów topologicznych,
• może pogorszyć spójność modelu, jeśli użyta nieświadomie.

---

Przykładowy workflow

Poniżej przedstawiono typowy proces pracy z komendą Rozdziel powierzchnie w ZW3D, który może być stosowany w różnych scenariuszach projektowych.

Workflow 1: Naprawa geometrii importowanej

Uwaga: W przypadku dużych modeli zaleca się podział na mniejsze sekcje i pracę partiami.

Workflow 2: Przygotowanie formy wtryskowej

Uwaga: W przypadku form z wieloma sekcjami zaleca się użycie opcji Grupuj połączone powierzchnie (Group connected faces) dla zachowania spójności logicznej.

Workflow 3: Modyfikacja pojedynczej ściany

Uwaga: Po edycji zaleca się użycie Napraw geometrię (Heal Geometry) w celu usunięcia ewentualnych niedokładności.

---

Przykłady użycia w przemyśle

Przemysł motoryzacyjny

W branży motoryzacyjnej komenda Rozstrzel (Explode Faces) jest wykorzystywana do:

• Naprawy geometrii importowanej – modele z zewnętrznych dostawców często zawierają błędy topologiczne, które wymagają naprawy przed dalszą obróbką.
• Modyfikacji powierzchni karoserii – przy dostosowywaniu kształtów do nowych wymagań aerodynamicznych lub estetycznych.
• Przygotowania do symulacji – przed analizami CFD (Computational Fluid Dynamics) konieczne jest zapewnienie ciągłości powierzchni.

Przemysł AGD

W produkcji urządzeń gospodarstwa domowego komenda jest stosowana do:

• Projektowania obudów – separacja powierzchni dla różnych części obudowy (panel przedni, tylny, boczne).
• Optymalizacji formy wtryskowej – podział modelu na sekcje dla różnych części formy.
• Analizy wytrzymałościowej – przygotowanie geometrii do analizy MES (Metoda Elementów Skończonych).

Przemysł medyczny

W branży medycznej komenda znajduje zastosowanie w:

• Projektowaniu implantów – modyfikacja powierzchni implantów na podstawie skanów 3D pacjentów.
• Produkcji narzędzi chirurgicznych – separacja powierzchni dla różnych części narzędzi.
• Modelowaniu anatomicznym – praca z danymi z tomografii komputerowej (CT) i rezonansu magnetycznego (MRI).

Przemysł lotniczy i kosmiczny

W branży lotniczej i kosmicznej komenda jest wykorzystywana do:

• Projektowania powierzchni aerodynamicznych – separacja powierzchni dla różnych sekcji kadłuba.
• Analizy termicznej – przygotowanie geometrii do symulacji przepływu ciepła.
• Produkcji form – podział modeli na części dla form wtryskowych i odlewniczych.

Przemysł spożywczy

W branży spożywczej komenda znajduje zastosowanie w:

• Projektowaniu opakowań – separacja powierzchni dla różnych części opakowań.
• Analizie wytrzymałościowej – przygotowanie geometrii do symulacji obciążeń.
• Optymalizacji formy wtryskowej – podział modeli na części dla form wtryskowych.

---

Jak komenda jest używana w systemach CAD

Komenda Rozstrzel(Explode Faces) jest standardowym narzędziem w większości systemów CAD 3D, choć nazewnictwo i lokalizacja mogą się różnić.

Typowe zastosowania w systemach CAD

• Naprawa geometrii importowanej – większość systemów CAD wymaga naprawy geometrii przed dalszą obróbką.
• Modyfikacja powierzchni – separacja powierzchni pozwala na precyzyjną edycję pojedynczych elementów.
• Przygotowanie do symulacji – analiza CFD, MES i inne symulacje wymagają ciągłości powierzchni.
• Projektowanie form – podział modeli na części dla form wtryskowych i odlewniczych.
• Modelowanie hybrydowe – łączenie brył i powierzchni w jednym modelu.

Zależności z innymi komendami

Komenda Rozstrzel (Explode Faces) jest często używana w połączeniu z

Napraw geometrię (Heal Geometry) – naprawa błędów topologicznych po separacji.
Zszyj kształty (Sew Shapes) – ponowne łączenie odseparowanych powierzchni.
Zastąp ścianę (Replace Face) – wymiana powierzchni w modelu.
Przytnij/Wydłuż (Trim/Extend) – przycinanie i przedłużanie powierzchni.
Edycja powierzchni (Surface Editing) – modyfikowanie geometrii i parametrów powierzchni.

Wpływ na wydajność

• Mały wpływ na wydajność – operacja jest szybka i nie wymaga dużych zasobów.
• Możliwość powstania błędów – nieprawidłowe użycie może prowadzić do problemów z topologią.
• Wymaga weryfikacji – po separacji zawsze należy sprawdzić poprawność geometrii.

---

Tipsy i tricki

1. Przed użyciem komendy warto sprawdzić tolerancję modelu – unikniesz problemów z krawędziami po eksplozji.
2. Używaj opcji grupowania, gdy pracujesz na logicznych fragmentach (np. jedna ściana formy).
3. Po rozstrzeleniu natychmiast użyj Zszycia (Sew), aby kontrolować jakość ponownego łączenia.
4. Przy imporcie STEP eksplozja pozwala szybko wykryć błędne połączenia powierzchni.
5. Jeśli planujesz modyfikację jednej ściany – eksplozja to najbezpieczniejszy sposób jej izolacji.
6. W modelowaniu form wtryskowych używaj eksplozji do separacji powierzchni podziału.
7. Opcja Przebuduj krawędzie (Rebuild Edges) pomaga wykryć ukryte błędy geometrii – warto ją testować przy problematycznych modelach.
8. Przy pracy z dużymi modelami zaleca się podział na mniejsze sekcje i pracę partiami.
9. Po każdej operacji separacji warto wykonać weryfikację topologii.
10. W przypadku problemów z łączeniem powierzchni sprawdź ustawienia tolerancji w ZW3D.

---

Synonimy komendy w popularnych programach CAD 3D

Rozdziel powierzchnie (Split Surfaces)
Separuj ściany (Separate Faces)
Rozbij ściany (Explode Faces)
Rozszyj powierzchnię (Unstitch Surface)
Odłącz ściany (Detach Faces)
Odseparuj powierzchnię (Separate Surface)
Przerwij ciągłość powierzchni (Break Surface Continuity)

---

Tabela porównawcza

Troubleshooting

Problem 1: Po separacji powierzchnie nie łączą się poprawnie

Objaw: Po użyciu Zszyj kształty (Sew Shapes) pojawiają się błędy topologiczne.

Przyczyna: Niewłaściwe ustawienia tolerancji lub uszkodzona geometria.

Rozwiązanie:

1. Sprawdź ustawienia tolerancji w ZW3D.
2. Użyj Napraw geometrię (Heal Geometry) przed ponownym łączeniem.
3. Sprawdź, czy powierzchnie nie są zbyt odległe od siebie.

Problem 2: Po separacji pojawiają się otwarte krawędzie

Objaw: Po użyciu Rozstrzel (Explode Faces) krawędzie są niekompletne.

Przyczyna: Opcja Odbuduj krawędzie na granicy (Rebuild edges along boundary) nie została aktywowana.

Rozwiązanie:

1. Aktywuj opcję Odbuduj krawędzie na granicy (Rebuild edges along boundary).
2. Sprawdź, czy geometria mieści się w tolerancji.
3. Użyj Napraw geometrię (Heal Geometry) w celu naprawy krawędzi.

Problem 3: Po separacji model traci spójność

Objaw: Po użyciu Rozstrzel (Explode Faces) model staje się niepoprawny.

Przyczyna: Nieświadome rozdzielenie powierzchni krytycznych dla ciągłości modelu.

Rozwiązanie:

1. Przed separacją sprawdź, które powierzchnie są krytyczne.
2. Użyj opcji Grupuj połączone powierzchnie (Group connected faces) dla zachowania spójności.
3. Po separacji natychmiast użyj Zszyj (Sew Shapes) w celu ponownego połączenia.

---

Podsumowanie

Komenda Rozstrzel (Explode Faces) w systemie ZW3D jest kluczowym narzędziem w procesach modelowania powierzchniowego i naprawy geometrii. Jej poprawne użycie pozwala na:

• efektywną naprawę importowanej geometrii,
• precyzyjną modyfikację pojedynczych powierzchni,
• przygotowanie modeli do symulacji i analiz,
• projektowanie form wtryskowych i odlewniczych.

Zrozumienie zasad działania komendy oraz jej integracji z innymi narzędziami ZW3D jest kluczowe dla efektywnej pracy w systemie.
