BE Szyk

Pozwala na kopiowanie ścian w przestrzeni 3D w oparciu o różne sposoby i układy.

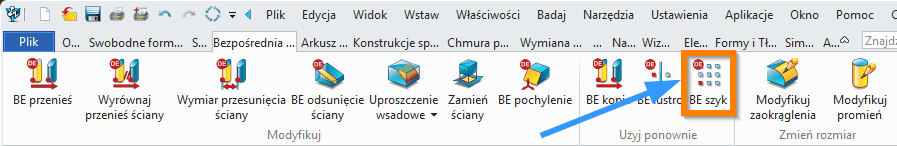

Bezpośrednia edycja > Użyj ponownie

Szyk bezpośredni (DE Pattern – Direct Edit Pattern)

Komenda Szyk bezpośredni w systemie ZW3D służy do powielania wybranych ścian modelu w określonym układzie (liniowym, kierunkowym lub przestrzennym) z zachowaniem ciągłości bryły.

W przeciwieństwie do klasycznego szyku, operacja działa bezpośrednio na geometrii (bez historii cech), co czyni ją szczególnie przydatną w:

• edycji modeli importowanych (STEP, IGES),

• naprawie geometrii,

• modelowaniu hybrydowym,

• modyfikacjach bez dostępu do drzewa operacji.

Kluczową cechą tej komendy jest automatyczne rozszerzanie lub przycinanie ścian, tak aby zachować ich połączenie z bryłą i uniknąć powstawania szczelin.

Metody i opcje działania komendy

Szyk bezpośredni opiera się głównie na powielaniu wzdłuż kierunku, jednak jego działanie zależy od parametrów definiujących:

• kierunek powielania,

• liczbę instancji,

• odległości między kopiami,

• opcjonalne przełączanie elementów.

W odróżnieniu od klasycznego szyku 3D:

• działa wyłącznie na ścianach,

• wymaga zachowania ciągłości topologicznej,

• nie pozwala na powielanie pojedynczej ściany złożonego kształtu — należy wybrać cały zestaw ścian tworzących logiczną całość.

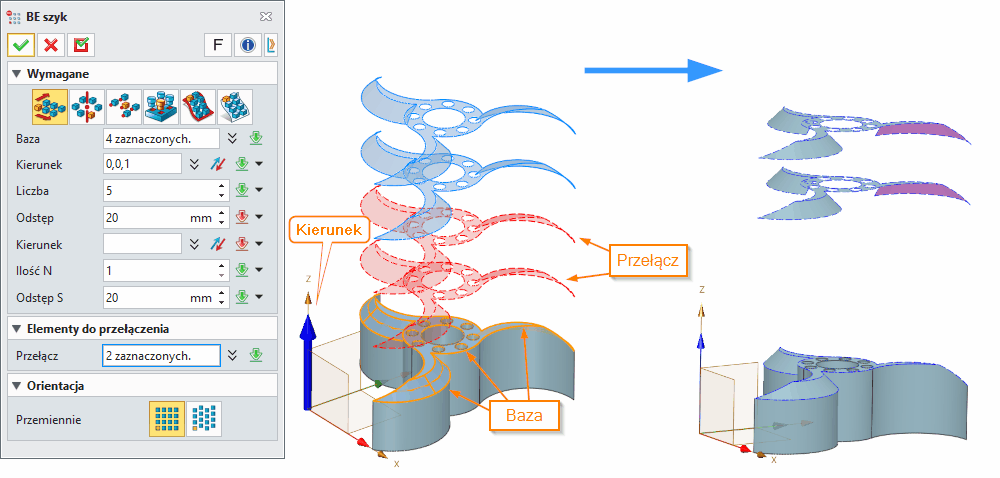

Wymagane dane wejściowe komendy

Baza (Base)
Zestaw ścian, które mają zostać powielone.

• Muszą tworzyć spójną część geometrii.

• Wybór niepełnego zestawu często powoduje błąd operacji.

Kierunek (Direction)
Wektor określający kierunek tworzenia szyku.

• Może być zdefiniowany przez oś, krawędź lub układ współrzędnych.

• Błędny kierunek może prowadzić do kolizji geometrii.

Liczba (Number)
Ilość instancji w szyku.

• Obejmuje wszystkie kopie (czasem również bazę – zależnie od ustawień).

Odstęp (Spacing)
Odległość pomiędzy kolejnymi kopiami.

• Zbyt mała wartość może powodować nakładanie się ścian.

Opcjonalne dane wejściowe komendy

Drugi kierunek (Second Direction)
Pozwala na tworzenie szyków dwukierunkowych (macierzowych).

Ilość N (Instances in second direction)
Liczba powtórzeń w drugim kierunku.

Odstęp S (Spacing second direction)
Odległość pomiędzy instancjami w drugim kierunku.

Przełącz (Toggle)
Umożliwia aktywację/dezaktywację wybranych instancji szyku.

• Przydatne do tworzenia nieregularnych układów.

Orientacja (Orientation / Alternating)
Pozwala na zmianę orientacji instancji (np. naprzemiennie).

Funkcje dodatkowe, opcje, ustawienia komendy

Na podstawie interfejsu:

• Przełączanie instancji – selektywne wyłączanie elementów szyku bez jego usuwania.

• Naprzemienność (Przemiennie) – umożliwia tworzenie wzorów o zmiennej orientacji.

• Dynamiczny podgląd (preview) – wizualizacja przed zatwierdzeniem.

• Automatyczne dopasowanie ścian – system próbuje:

  • wydłużyć ściany,

  • przyciąć nadmiar,

  • zamknąć szczeliny.

Ograniczenia:

• operacja nie powiedzie się, jeśli:

  • nie da się domknąć geometrii,

  • powstałyby nieciągłości,

  • wybrano niepełny zestaw ścian,

• brak wsparcia dla pojedynczych ścian złożonych brył,

• działa tylko na poziomie geometrii, nie cech.

Tipsy i tricki

1. Zawsze zaznacz komplet ścian
   Jeśli kopiujesz fragment otworu lub kieszeni – wybierz wszystkie ściany tej cechy.

2. Używaj prostych kierunków
   Najlepiej bazować na osiach układu lub krawędziach modelu.

3. Kontroluj odstępy
   Zbyt małe wartości powodują kolizje i błędy operacji.

4. Wykorzystuj przełączanie instancji
   Pozwala szybko uzyskać nieregularne wzory bez dodatkowych operacji.

5. Idealne narzędzie do modeli importowanych
   Gdy brak historii operacji – DE Pattern zastępuje klasyczny szyk.

6. Łącz z DE Move / DE Copy
   Najpierw popraw geometrię, potem twórz szyk.

7. Sprawdzaj podgląd przed zatwierdzeniem
   Pozwala wychwycić błędy topologiczne.

Synonimy komendy w popularnych programach CAD 3D

Tabela porównawcza

Przykładowy workflow

Poniższy schemat przedstawia typową sekwencję operacji w ZW3D wykorzystującą komendę DE Pattern w scenariuszu edycji bezpośredniej.

1. Import modelu
   Załaduj plik źródłowy (STEP, IGES) do środowiska ZW3D. Model może być „martwy” (bez historii cech) lub zawierać błędy topologiczne.
2. Naprawa geometrii (jeśli konieczna)
   Jeśli importowany model zawiera pęknięcia lub otwory, użyj narzędzi z grupy Direct Edit (np. Heal, Extend Face) w celu zamknięcia geometrii przed rozpoczęciem szyku.
3. Selekcja bazy
   Zaznacz ściany, które mają zostać powielone. Upewnij się, że zaznaczenie obejmuje wszystkie ściany tworzące daną cechę (np. ściany boczne otworu lub kieszeni), aby uniknąć błędów topologii.
4. Uruchomienie komendy
   Wybierz Direct Edit > DE Pattern.
5. Definicja parametrów
   • Wskaż Kierunek (Direction) za pomocą osi lub krawędzi.
   • Wprowadź Liczba (Number) instancji.
   • Zdefiniuj Odstęp (Spacing).
   • W przypadku szyku macierzowego, zdefiniuj drugi kierunek i parametry dla niego.
6. Korekta orientacji (opcjonalnie)
   Jeśli wymagana jest zmiana orientacji instancji (np. naprzemienne), aktywuj opcję Orientation / Alternating.
7. Weryfikacja podglądu
   Sprawdź dynamiczny podgląd. Zwróć uwagę, czy system poprawnie rozszerzył lub przyciął ściany, aby zachować ciągłość bryły.
8. Zatwierdzenie
   Kliknij OK lub Apply, aby zakończyć operację.

Zastosowanie w przemyśle

Komenda DE Pattern znajduje szerokie zastosowanie w branżach, gdzie szybka modyfikacja geometrii jest kluczowa, a dostęp do oryginalnego drzewa operacji jest niemożliwy.

1. Projektowanie form wtryskowych

• Punkty chłodzące: Szybkie powielanie ścian otworów chłodzących w obszarach o podwyższonej temperaturze, gdzie klasyczny szyk cech nie działa na istniejących ścianach.
• Żebra wzmacniające: Dodawanie struktury żebrowej do ścian formy w celu zwiększenia sztywności bez tworzenia nowych cech.

2. Obróbka CNC i przygotowanie do produkcji

• Kieszenie: Powielanie ścian kieszeni w elementach o symetrycznej strukturze, gdy model został wyeksportowany z systemu CAM jako bryła.
• Otwory montażowe: Tworzenie regularnych układów otworów na podstawie istniejących ścian bryły.

3. Modelowanie hybrydowe i naprawa

• Modyfikacja istniejących części: Rozszerzanie funkcjonalności starego modelu (np. dodanie żeber chłodzących do istniejącej bryły) poprzez powielanie ścian z innych obszarów modelu.
• Generowanie siatek: Przygotowanie geometrii do symulacji CFD lub FEM poprzez powielanie elementów strukturalnych w obszarach o wysokiej gęstości siatki.

Komenda DE Pattern jest jednym z kluczowych narzędzi edycji bezpośredniej w ZW3D – szczególnie tam, gdzie klasyczne podejście parametryczne nie ma zastosowania. Dzięki automatycznemu dopasowaniu geometrii pozwala szybko tworzyć powtarzalne struktury nawet na „martwych” modelach CAD.
