Toroidalne zgięcie

Umożliwia zginanie sferyczne kształtów.

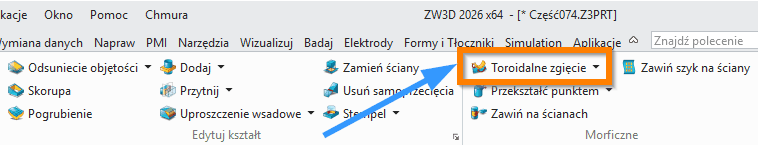

Operacje > Morficzne

Toroidalne zgięcie (Toroidal Bend)

Narzędzie służy do zgięcia kształtu za pomocą torusa, sfery lub elipsoidy. Toroidalne zgięcie jest szeroko stosowane w projektowaniu pierścieni, bransoletek i butelek. Funkcja pozwala na deformację płaskich lub przestrzennych brył wzdłuż toroidalnej ścieżki, umożliwiając tworzenie skomplikowanych, zaokrąglonych form z zachowaniem kontroli nad kątem i promieniem zgięcia. Dzięki toroidalnemu zgięciu projektanci biżuterii mogą przekształcać proste geometrie w eleganckie, zakrzywione elementy ozdobne. W przemyśle opakowaniowym umożliwia projektowanie butelek o nietypowych, ergonomicznych kształtach. Technika znajduje zastosowanie również w tworzeniu rur, przewodów elastycznych oraz elementów dekoracyjnych wymagających precyzyjnego zakrzywienia przestrzennego.​​

Metody i opcje działania komendy

Komenda oferuje trzy podstawowe tryby deformacji w zależności od proporcji promienia rury do promienia zewnętrznego:

• Tryb toroidalny: gdy promień rury jest mniejszy niż promień zewnętrzny – powstaje klasyczny torus

• Tryb sferyczny: gdy promień rury równa się promieniowi zewnętrznemu – torus degeneruje się w sferę

• Tryb elipsoidalny: gdy promień rury jest większy niż promień zewnętrzny – powstaje elipsoida​

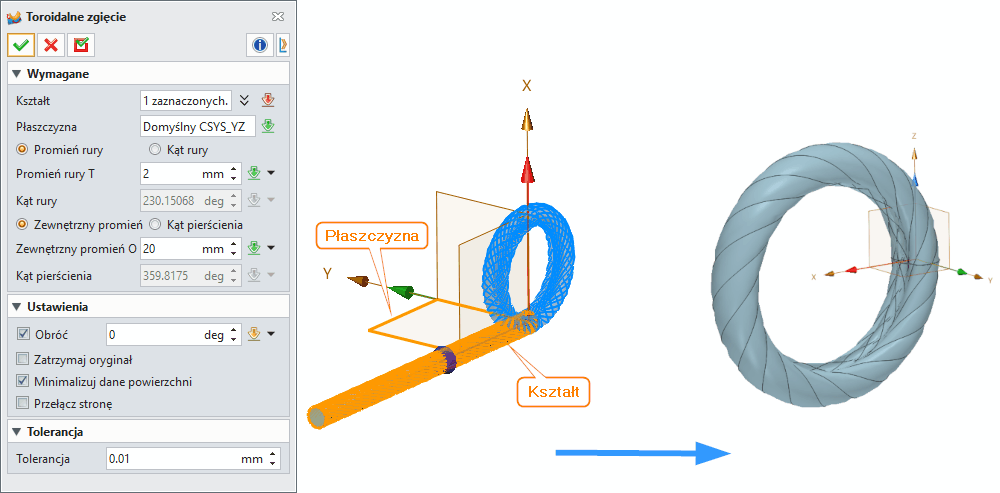

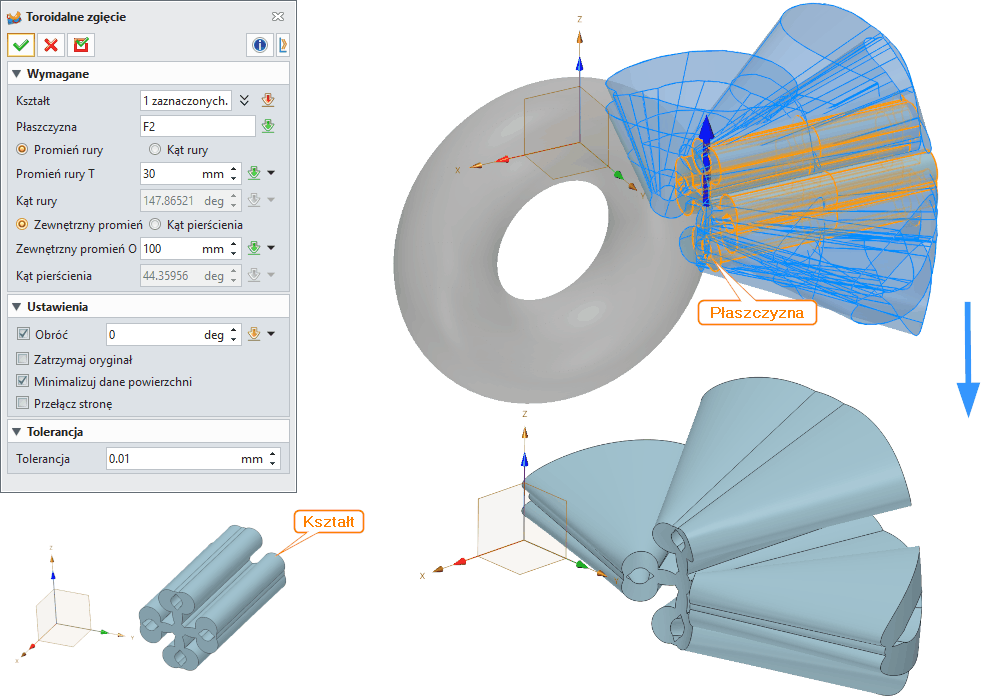

Wymagane dane wejściowe komendy

Kształt (Shape)
Wybór bryły lub powierzchni, która ma zostać zgięta wzdłuż ścieżki toroidalnej

Płaszczyzna (Datum)
Określenie płaszczyzny definiującej układ współrzędnych XY kształtu oraz położenie torusa względem geometrii

Promień rury (Tube Radius)
Określenie promienia rury torusa – wartość automatycznie aktualizuje się przy zmianie kąta rury

Kąt rury (Tube Angle)
Określenie kąta zgięcia wzdłuż kierunku rury – wartość aktualizuje się przy zmianie promienia rury

Promień zewnętrzny (Outer Radius)
Określenie zewnętrznego promienia torusa – wartość automatycznie aktualizuje się przy zmianie kąta pierścienia

Kąt pierścienia (Ring Angle)
Określenie kąta obrotu torusa – wartość aktualizuje się przy zmianie promienia zewnętrznego

Opcjonalne dane wejściowe komendy

Obrót (Rotate)
Zmiana kierunku osi torusa względem płaszczyzny odniesienia

Zachowaj oryginał (Keep Original)
Zaznaczenie opcji zachowuje oryginalny kształt po zginaniu, w przeciwnym wypadku zostanie usunięty

Minimalizuj dane powierzchni (Minimize Surface Data)
Zaznaczenie opcji redukuje ilość danych generowanych przez komendę, poprawiając wydajność

Odwróć stronę (Flip Side)
Zaznaczenie opcji odwraca kierunek zgięcia wybranego kształtu​

Funkcje dodatkowe, opcje, ustawienia komendy

Komenda umożliwia dynamiczną zmianę parametrów zgięcia z natychmiastowym podglądem wyniku. Funkcja automatycznej aktualizacji wartości promieni i kątów zapewnia spójność geometryczną podczas modyfikacji. Możliwość wyboru trybu deformacji (torus/sfera/elipsoida) poprzez relacje między promieniami pozwala na elastyczne projektowanie.​

Tipsy i tricki użycia komendy w oprogramowaniu CAD

• Przed użyciem toroidalnego zgięcia upewnij się, że geometria jest odpowiednio zdefiniowana w układzie współrzędnych – płaszczyzna odniesienia powinna być precyzyjnie ustawiona względem osi XY

• Wykorzystaj opcję "Zachowaj oryginał" podczas eksperymentowania z różnymi parametrami zgięcia, aby móc porównać wersje bez konieczności cofania operacji

• W projektowaniu biżuterii zacznij od kąta pierścienia 360° aby uzyskać kompletny pierścień, następnie dostosuj promienie dla optymalnej grubości

• Podczas projektowania butelek użyj mniejszego kąta rury (90-180°) dla uzyskania eleganckich, ergonomicznych krzywizn

• Opcja "Minimalizuj dane powierzchni" jest szczególnie przydatna przy złożonych geometriach – redukuje obciążenie procesora i przyspiesza renderowanie

• Funkcja "Odwróć stronę" pozwala szybko sprawdzić alternatywne kierunki zgięcia bez modyfikacji płaszczyzny odniesienia

• Przy projektowaniu symetrycznych elementów (bransoletki, pierścienie) użyj kąta rury 30° z promieniem zewnętrznym dostosowanym do rozmiaru nadgarstka lub palca.​​

Lista synonimów komendy:
zginanie toroidalne, zginanie wzdłuż torusa, deformacja toroidalna, wykrzywianie toroidalne, zginanie sferyczne, zginanie elipsoidalne, krzywienie przestrzenne, formowanie toroidalne
