Uprość

Umożliwia usunięcie fazowania i zaokrąglenia krawędzi gdy chcemy zmniejszyć skomplikowanie geometryczne obiektów.

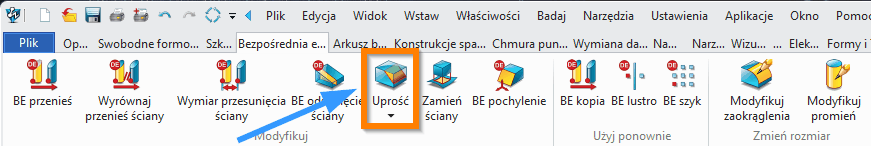

Bezpośrednia edycja > Modyfikuj

Uprość część (Simplify Part)

Komenda Uprość część (Simplify Part) w systemie ZW3D służy do uproszczenia modelu bryłowego poprzez usunięcie wybranych ścian lub całych cech (feature’ów), a następnie automatyczne odbudowanie ciągłości geometrii. Narzędzie próbuje rozciągnąć i ponownie połączyć sąsiednie powierzchnie, aby zamknąć powstałe luki i zachować poprawność bryły.

Jest szczególnie przydatna w:

• uproszczaniu modeli do analiz (MES),

• przygotowaniu geometrii do eksportu (STEP/IGES),

• usuwaniu detali technologicznych (np. otworów, kieszeni),

• naprawie i „odchudzaniu” importowanych modeli CAD.

Metody i opcje działania komendy

Komenda działa w jednym głównym trybie, ale dopuszcza różne podejścia do selekcji:

• Usuwanie ścian (Faces removal)
  Bezpośrednie wskazanie ścian do usunięcia – najczęściej stosowane przy uproszczeniach lokalnych.

• Usuwanie cech (Feature-based simplification)
  Alternatywnie można usuwać całe operacje modelowania (jeśli są rozpoznawalne).

• Automatyczne zamykanie geometrii (Auto-heal)
  System próbuje automatycznie wydłużyć i przyciąć sąsiednie ściany, aby zamknąć powstałe otwory.

Wymagane dane wejściowe komendy

Elementy (Entities / E)
Wskazanie ścian lub cech do usunięcia.

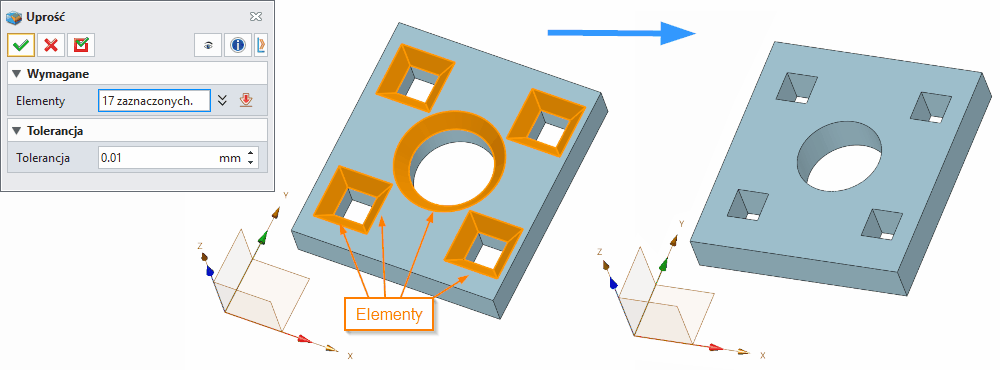

• Można zaznaczyć wiele elementów jednocześnie (jak na ilustracji – np. 17 elementów).

• Wybór powinien obejmować pełne obszary logiczne (np. wszystkie ściany otworu).

• Niekompletne zaznaczenie może prowadzić do:

  • niezamkniętej bryły,

  • błędu operacji,

  • nieoczekiwanych deformacji powierzchni.

Typowe błędy:

• zaznaczenie tylko części kieszeni,

• pozostawienie „wiszących” krawędzi,

• usuwanie elementów krytycznych dla topologii bryły.

Opcjonalne dane wejściowe komendy

Tolerancja (Tolerance / T)
Określa lokalną tolerancję dopasowania powierzchni podczas operacji.

• Wartość domyślna (np. 0.01 mm) definiuje maksymalne dopuszczalne odchylenie.

• Obowiązuje tylko w trakcie działania komendy.

• Po zakończeniu operacji przywracana jest tolerancja globalna modelu.

Znaczenie praktyczne:

• Mała tolerancja → większa dokładność, ale większe ryzyko błędu.

• Większa tolerancja → większa szansa zamknięcia bryły, ale kosztem precyzji.

Funkcje dodatkowe, opcje, ustawienia komendy

Na podstawie interfejsu i działania:

• Wielokrotny wybór elementów – możliwość jednoczesnego uproszczenia wielu detali.

• Automatyczne domykanie bryły (healing) – system próbuje:

  • wydłużać powierzchnie,

  • przycinać je,

  • scalać topologię.

• Obsługa krawędzi luk (gap edges) – można wskazywać obszary do wypełnienia.

• Interaktywne zatwierdzanie (środkowy przycisk myszy) – szybkie wykonanie operacji.

• Alternatywa: Delete/Blank Feature – zamiast upraszczania można usunąć cechę klasycznie.

Ograniczenia:

• operacja nie powiedzie się, jeśli bryła nie może zostać zamknięta,

• skomplikowana geometria (np. powierzchnie swobodne) może wymagać ręcznej naprawy,

• brak pełnej kontroli nad kształtem rekonstruowanej powierzchni.

Przykładowy workflow

1. Import modelu – załaduj plik STEP/IGES z zewnętrznego źródła (np. od dostawcy lub z innej firmy CAD).

2. Analiza geometrii – użyj narzędzia Sprawdź geometrię (Check Geometry) lub Napraw (Heal), aby zidentyfikować potencjalne problemy (luki, nakładające się ściany).

3. Selekcja elementów do usunięcia – w zakładce Operacje → Edytuj kształt lub Bezpośrednia edycja → Modyfikuj wybierz polecenie Uprość ,zaznacz ściany lub cechy, które chcesz usunąć (np. otwory, fazy, zaokrąglenia).

4. Ustawienie tolerancji – dostosuj wartość tolerancji do dokładności wymaganego modelu (domyślnie 0.01 mm).

5. Uruchomienie operacji – kliknij OK lub użyj środkowego przycisku myszy do szybkiego zatwierdzenia.

6. Weryfikacja – sprawdź model za pomocą Sprawdź geometrię (Check Geometry) lub Napraw (Heal), aby upewnić się, że bryła jest poprawna.

7. Eksport – zapisz uproszczony model w formacie STEP/IGES do dalszego przetwarzania.

Przykłady zastosowania w przemyśle

• Przemysł motoryzacyjny – upraszczanie modeli podzespołów silnika przed analizą MES, usuwanie gwintów i otworów montażowych, które nie wpływają na wytrzymałość.

• Produkcja form wtryskowych – usuwanie oznaczeń producenta, numerów seryjnych i innych detali technologicznych z modeli form.

• Inżynieria odwrotna – „odchudzanie" modeli skanowanych 3D, które zawierają nadmiarowe detale z procesu skanowania.

• Produkcja maszyn – przygotowanie modeli podzespołów do symulacji przepływu cieczy (CFD), gdzie detale powierzchniowe nie mają znaczenia.

• Architektura i budownictwo – upraszczanie modeli elementów konstrukcyjnych przed eksportem do oprogramowania do analizy statycznej.

• Produkcja mebli – usuwanie detali montażowych (wkręty, śruby) z modeli gotowych produktów do celów marketingowych.

Tipsy i tricki

1. Usuwaj kompletne cechy, nie pojedyncze ściany
   Zwiększa to szansę poprawnego zamknięcia bryły.

2. Zacznij od większej tolerancji
   Jeśli operacja się nie powiedzie, zwiększ tolerancję i spróbuj ponownie.

3. Używaj przed analizą MES
   Usuń małe detale (otwory, fazy, zaokrąglenia), aby uprościć siatkę.

4. Łącz z komendami Heal/Sew
   Po uproszczeniu warto dodatkowo sprawdzić i naprawić model.

5. Idealne do modeli importowanych (STEP/IGES)
   Pozwala szybko usunąć zbędne detale bez historii operacji.

6. Unikaj usuwania elementów bazowych
   Usunięcie ścian definiujących główną bryłę może zniszczyć model.

7. Analizuj kierunek powierzchni po operacji
   Przy dużych tolerancjach mogą powstać niepożądane odchylenia.

Synonimy komendy w popularnych programach CAD 3D

Tabela porównawcza

Komenda Uprość część (Simplify Part) jest jednym z kluczowych narzędzi w pracy z geometrią importowaną i przygotowaniu modeli do dalszych etapów projektowania oraz analizy. Jej skuteczność zależy głównie od jakości selekcji oraz odpowiedniego doboru tolerancji.
