Rozciągnięcie

Możesz zwiększać rozmiar obiektów w ZWCADzie poprzez rozciąganie. Należy wtedy wybrać obiekty poprzez zaznaczenie punktem albo oknem. Następnie należy wybrać przesunięcie albo dwa punkty - bazowy oraz przesunięcia. Obiekty które przekroczą granicę okna albo punktu zostaną rozciągnięte, natomiast reszta zostanie przesunięta. Rozciągać można takie obiekty jak łuki, linie, fragmenty poliliniii, półproste czy trasy. Ponadto funkcja ta przenosi tylko punkty końcowe, które znajdują się w oknie wyboru, pozostawiając resztę niezmienioną.

Obiekty można także rozciągać poprzez uchwyty. Wystarczy wtedy chwycić za dostępny uchwyt i przeciągnąć w wyznaczone miejsce.



Funkcja rozciągania obiektów w ZWCAD

Na powyższym przykładzie wybrano obiekty za pomocą zaznaczenia (1 i 2), następnie punkt bazowy (3) i punkt końcowy (4).



Ucięcie i wydłużenie

Ucinać można fragmenty obiektów, które są styczne z innymi fragmentami. Funkcji UTNIJ można używać na łukach, liniach, otwartych poliliniach i półprostych.



Funkcja UTNIJ w programie ZWCAD



Żeby uciąć fragment obiektu, należy:

  1. Wybrać polecenie z menu Zmień albo wpisać UTNIJ.
  2. Wybrać obiekty do przycięcia.
  3. Wybrać elementy, które mają zostać ucięte.
  4. Zakończyć polecenie Enterem.

Przytrzymując Shift można przedłużać elementy, zamiast ich przycinać. Przydaje się to na przykład podczas błędnie uciętych linii. Dodatkowo wybierając opcje n jak graNica można oznaczać wiele obiektów do ucięcia poprzez rysowanie linii.



Przedłużanie linii podczas ucinania

ZWCAD oferuje także odwrotną czynność. Wydłużenie pozwala na łatwe dopasowanie długości obiektu do określonej granicy jak np. innego obiektu. Należy postępować podobnie jak w przypadku polecenia UTNIJ, jednak w tym wypadku zaznaczyć można jedynie granice wydłużenia. Zaznaczając jednak cały obiekt, można kilkukrotnie wydłużać obiekty, a za pomocą Shifta można odwracać proces poprzez ucinanie. Klikając na obiekt jak na przykładzie poniżej, ważne jest, z której strony zostanie kliknięty obiekt. Jeśli to możliwe, to program CAD przedłuży z tej strony, z której jest bliżej wybranego punktu.



Funkcja WYDŁUŻ w programie ZWCAD



Można także wydłużać obiekty o przedłużenie granic. Przykład poniżej.



Wydłużanie krawędzią w ZWCAD

Żeby przedłużyć obiekty w taki sposób, należy:

  1. Uruchomić polecenie.
  2. Wybrać linię graniczną.
  3. Wybrać K jak Krawędź.
  4. Wybrać opcje Wydłuż.
  5. Wybrać obiekty do przedłużenia.
  6. Zakończyć polecenie Enterem.

Podczas wydłużania polilinii o różnej szerokości, ta szerokość na krańcach się nie zmieni przy wydłużaniu ani ucinaniu.



Wydłużenie obiektu z niestandardową szerokością



Przerywanie

Kolejnym z narzędzi jakie oferuje ZWCAD jest przerywanie. Możesz przerywać łuki, linie, polilinię, proste, półproste i elipsy. Należy wtedy wybrać dwa punkty do zrobienia przerwy. Domyślnie pierwszym punktem jest ten wybrany przez zaznaczanie obiektu do przerwania, ale można skorzystać z wiersza polecenia, żeby zdefiniować pierwszy punkt.



Funkcja PRZERWIJ w programie ZWCAD



Żeby przerwać obiekt, należy:

  1. Wybrać funkcje z menu Zmień albo wpisać PRZERWIJ.
  2. Wybrać obiekt.
  3. Wybrać drugi punkt przerwania.



Fazowanie

Możesz połączyć dwie linie, które nie są równoległe, poprzez przycięcie lub przedłużenie i wstawienie linii albo ściętej krawędzi. Fazować można linie, polilinię, proste i półproste. Przy fazowaniu możesz ustalić odległość od punktu zetknięcia się linii albo kąt, pod jakim fazowanie ma się odbyć.

W przypadku kiedy fazowane obiekty znajdują się na różnych warstwach, tworzona linia znajdzie się na aktualnej warstwie.

Fazowanie w programie ZWCAD

Żeby wykonać fazowanie z ustaloną odległością, należy:

  1. Uruchomić polecenie z menu Zmień albo wpisując FAZUJ.
  2. W pasku polecenia wpisać F jak Fazy.
  3. Określić pierwszą odległość (C).
  4. Określić druga odległość (D).
  5. Wybrać pierwszy obiekt (A).
  6. Wybrać drugi obiekt (B).

Kolejną metodą na definiowanie fazowania jest określenie kąta.
Fazowanie w programie ZWCAD

Żeby wykonać fazowanie z ustalonym kątem, należy:

  1. Uruchomić polecenie z menu Zmień albo wpisując FAZUJ.
  2. W wierszu polecenia wpisać Ą jak kĄt.
  3. Wybrać długość pierwszej linii (C).
  4. Wybrać kąt (D).
  5. Wybrać pierwszy obiekt (A).
  6. Wybrać drugi obiekt (B).

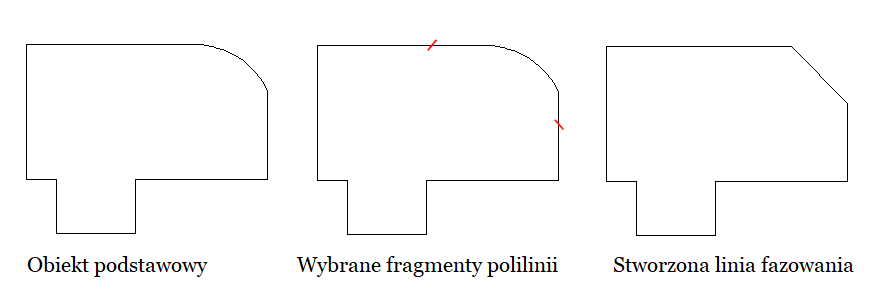

Jeśli pomiędzy fragmentami polilinii znajduje się łuk, można go również sfazować W tym celu należy użyć polecenia i wybrać te fragmenty, które mają pomiędzy sobą łuk.



Fazowanie łuku na polilinii



Kolejną z opcji fazowania jest Polilinia - dzięki temu można od razu zmodyfikować całą polilinię. Polecenie działa najlepiej, kiedy obie fazy ustawione są na tę samą wartość.

Fazowanie całej polilinii w ZWCAD

W przypadku kiedy jakiś segment obiektu jest za mały, fazowanie na nim nie zostanie wykonane.



Zaokrąglenie

Podobnym do fazowania poleceniem w ZWCADzie jest zaokrąglanie. Używając polecenia ZAOKRĄGL można łatwo zamienić linie w łuk. Tak jak w poprzednim przypadku, obiekty te będą tworzone na tej samej warstwie, na której sa wybrane linie, chyba że są różne - wtedy powstanie na obecnej warstwie. Kiedy dwie linie się nie stykają, a promień wynosi 0, zostaną one przedłużone.



Zaokrąglenie linii w ZWCAD



Podobnie jak w przypadku fazowania, tej funkcji także można użyć na polilinię. Wystarczy po uruchomieniu wybrać P jak Polilinia, a następnie wybrać obiekt.



Zaokrąglenie całej polilinii w ZWCAD



 Przy tworzeniu zaokrągleń należy zwrócić uwagę na długość segmentów polilinii. W przypadku kiedy niektóre będą za krótkie, zaokrąglenie nie zostanie wykonane.



Zaokrąglenie całej polilinii w ZWCAD

Zaokrąglenia zastępują też łuki w niektórych przypadkach. Kiedy promień ustawiony jest na 0, a łuk oddziela 2 fragmenty polilinii, wtedy ZWCAD skasuje ten łuk i przedłuży te odcinki, doprowadzając do ich połączenia.



Zaokrąglenie łuków w programie ZWCAD

Można także w ten sposób łączyć równoległe linie. Średnica łuku zawsze wynosi tyle, ile odległość pomiędzy liniami.



Łączenie linii za pomocą zaokrąglenia
