Pozwala na zamianę izolinii z U na V i V na U.

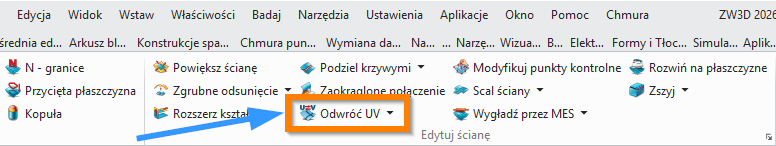

Swobodne formowanie > Edytuj ścianę
Odwróć UV (Reverse UV / Reverse Face U,V Space)
Komenda Odwróć UV (Reverse UV) w programie ZW3D służy do zmiany orientacji parametrów powierzchni poprzez zamianę kierunków U i V na wybranych ścianach modelu. W praktyce oznacza to „przekręcenie" układu parametrycznego powierzchni bez zmiany jej geometrii przestrzennej. Narzędzie jest szczególnie istotne w modelowaniu powierzchniowym, analizie jakości powierzchni (np. izolinie, krzywizny), a także podczas przygotowania geometrii do dalszych operacji, takich jak przycinanie, łączenie (Sew) czy generowanie przejść.
Warto podkreślić, że operacja:
- nie zmienia kształtu geometrycznego powierzchni,
- wpływa wyłącznie na jej reprezentację parametryczną,
- zmienia sposób wyświetlania izolinii UV (UV Isoline),
- wpływa na działanie operacji zależnych od kierunku parametrów.
Metody i opcje działania komendy
Komenda działa w jednym podstawowym trybie:
- Odwrócenie przestrzeni UV (Reverse UV Space)
- zamienia kierunki U ↔ V na wybranej powierzchni,
- wpływa na sposób wyświetlania izolini,
- zmienia orientację parametrów używanych przez inne operacje (np. Przeciągnij (Sweep), Morfowanie (Morph), Wzór (Pattern)).
Warto podkreślić, że operacja:
- nie zmienia kształtu geometrycznego powierzchni,
- wpływa wyłącznie na jej reprezentację parametryczną.
Wymagane dane wejściowe komendy
Ściana (Face)
Wybór jednej lub wielu powierzchni, dla których zostanie odwrócona przestrzeń UV.
Znaczenie:
- definiuje obszar działania operacji,
- każda wybrana ściana otrzymuje nową orientację parametrów.
Warunki poprawnego działania:
- powierzchnia musi być poprawnie zdefiniowana (bez błędów topologii),
- najlepiej działa na powierzchniach NURBS (Non-Uniform Rational B-Splines), które parametryzują powierzchnie za pomocą krzywych.
Typowe błędy użytkownika:
- wybór wielu niespójnych powierzchni bez kontroli efektu,
- brak świadomości wpływu na dalsze operacje (np. kierunek Przeciągnij (Sweep)),
- próba odwrócenia powierzchni z błędami topologicznymi.
Opcjonalne dane wejściowe komendy
Komenda w podstawowej formie nie posiada klasycznych opcji parametrycznych, jednak jej działanie może być pośrednio powiązane z:
-
Wyświetlaniem izolini (Isoline Display)
- pozwala zobaczyć efekt odwrócenia przed zatwierdzeniem,
- kierunek izolinii U i V zmienia się po operacji.
-
Ustawieniami wizualizacji powierzchni (Surface Visualization)
- Kolorowanie krzywizny (Curvature Color)
- Siatka powierzchni (Surface Mesh)
-
Analizą krzywizn (Curvature Analysis)
- odwrócenie UV może zmienić interpretację przebiegu krzywizny.
Funkcje dodatkowe, opcje, ustawienia komendy

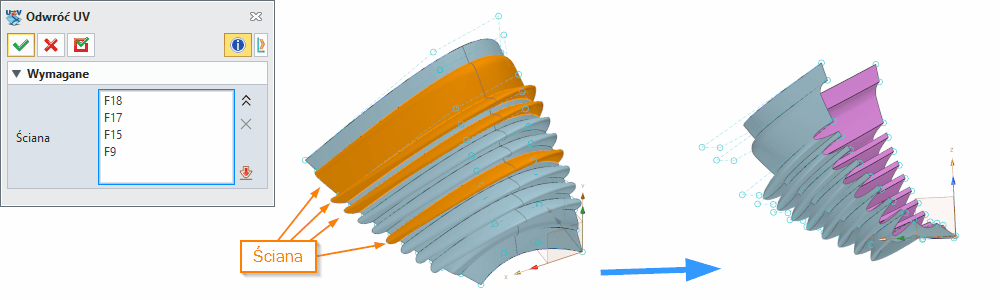

Panel sterowania komendy
Zależność od innych narzędzi
Odwrócenie przestrzeni UV wpływa na działanie następujących operacji:
- Przeciągnij (Sweep) — kierunek profilu zależy od orientacji UV,
- Morfowanie (Morph) — przepływ między powierzchniami,
- Wzór po powierzchni (Pattern on Surface) — rozmieszczenie elementów,
- Analiza przepływu (Flow Analysis) — kierunek przepływu materiału,
- Łączenie (Sew) — spójność połączeń G1/G2,
- Przycinanie (Trim) — orientacja krawędzi przycinania.
Uwagi systemowe
- możliwe problemy z wyświetlaniem izolini (zgodnie z dokumentacją CAD Tips & Techniques),
- nie wpływa na normalną powierzchni (to robi osobna komenda Odwróć normalną (Reverse Face Normal)),
- w ZW3D 2026 dodano ulepszone podglądy izolinii w trybie Podgląd na żywo (Live Preview).
Przykłady zastosowania i workflow
Przykład 1: Naprawa importowanej geometrii STEP
Scenariusz: Po imporcie pliku STEP/IGES kierunki UV na powierzchniach są niespójne, co powoduje błędy przy łączeniu.
Workflow:
- Otwórz model STEP w ZW3D,
- Uruchom komendę Analiza krzywizny (Curvature Analysis),
- Zidentyfikuj powierzchnie z niespójnymi izoliniami,
- Uruchom Odwróć przestrzeń UV (Reverse UV),
- Wybierz powierzchnie z nieprawidłową orientacją,
- Zatwierdź i sprawdź Łączenie (Sew) — powinno działać bez błędów.
Czas wykonania: 2–5 minut na model średniej złożoności.
Przykład 2: Przygotowanie pod operację Przeciągnij (Sweep)
Scenariusz: Profil ma być przeciągnięty w niewłaściwym kierunku, co powoduje zniekształcenie geometrii.
Workflow:
- Zaznacz powierzchnię bazową,
- Uruchom Odwróć przestrzeń UV (Reverse UV),
- Sprawdź kierunek izolinii — powinien być zgodny z kierunkiem profilu,
- Uruchom Przeciągnij (Sweep),
- Profil powinien płynnie przylegać do powierzchni.
Czas wykonania: 1–2 minuty.
Przykład 3: Przygotowanie pod formy wtryskowe
Scenariusz: Kierunek UV musi odpowiadać kierunkowi przepływu materiału lub podziału formy.
Workflow:
- Uruchom Analiza przepływu (Flow Analysis),
- Zidentyfikuj powierzchnie z nieprawidłowym kierunkiem UV,
- Uruchom Odwróć przestrzeń UV (Reverse UV),
- Zatwierdź i sprawdź symulację przepływu,
- Skoryguj ewentualne nieciągłości.
Czas wykonania: 3–7 minut na formę średniej złożoności.
Tipsy i tricki
- Używaj przed operacjami Sweep — poprawna orientacja UV zapewnia właściwy kierunek przeciągania profilu.
- Kontroluj izolinie przed analizą jakości — odwrócenie UV może ułatwić interpretację przebiegu powierzchni.
- Naprawa importowanych modeli — po imporcie STEP/IGES często kierunki UV są niespójne – warto je ujednolicić.
- Przygotowanie pod formy wtryskowe — kierunek UV może odpowiadać kierunkowi przepływu materiału lub podziału formy.
- Łączenie powierzchni (Sew) — spójne UV ułatwia uzyskanie poprawnych połączeń i ciągłości G1/G2.
- Unikaj losowego stosowania — niekontrolowane odwracanie UV może zaburzyć zależności w modelu hybrydowym.
- Sprawdzaj zależności po operacji — niektóre operacje zależne (np. deformacje) mogą zmienić swoje działanie.
- Używaj podglądu na żywo — w ZW3D 2026 dostępne jest Podgląd na żywo (Live Preview) dla natychmiastowej weryfikacji.
- Grupuj powierzchnie przed operacją — wybierz wszystkie powierzchnie do odwrócenia jednocześnie, aby zachować spójność.
- Dokumentuj zmiany — w dużych projektach warto notować, które powierzchnie zostały odwrócone.
Synonimy komendy w popularnych programach CAD 3D
- Odwrócenie parametrów powierzchni
- Zamiana kierunków UV
- Flip UV
- Swap U/V
- Reverse Parametric Direction
- Reparameterize Surface
Tabela porównawcza
Izolinie UV i ich znaczenie w kontekście odwrócenia
Izolinie UV (UV Isoline) są krzywymi parametrycznymi, które definiują siatkę na powierzchni. W przypadku powierzchni NURBS (Non-Uniform Rational B-Splines), izolinie U i V odpowiadają kierunkom parametrów, które parametryzują powierzchnię.
Znaczenie odwrócenia izolinii:
- Kierunek U (U Direction) — odpowiada jednej osi parametrycznej,
- Kierunek V (V Direction) — odpowiada drugiej osi parametrycznej,
- Odwrócenie (Reversal) — zamienia kierunki U ↔ V, co zmienia sposób wyświetlania izolinii.
Wizualizacja:
- przed odwróceniem — izolinie U biegną w jednym kierunku,
- po odwróceniu — izolinie U biegną w przeciwnym kierunku,
- ZW3D 2026 — dodano ulepszone Podgląd izolinii (Isoline Preview) z kolorowaniem kierunku.
Praktyczne zastosowanie:
- analiza jakości powierzchni (izolinie powinny być równomiernie rozłożone),
- przygotowanie pod operacje technologiczne (kierunek izolinii wpływa na narzędzie),
- naprawa geometrii importowanej (niespójne izolinie powodują błędy).
Różnica między Reverse UV a Reverse Face Normal
Podsumowanie
Komenda Odwróć przestrzeń UV (Reverse UV) w programie ZW3D jest kluczowym narzędziem w modelowaniu powierzchniowym, które pozwala na kontrolę orientacji parametrów powierzchni bez zmiany ich geometrii. Jest szczególnie istotna przy:
- naprawie geometrii importowanej (STEP/IGES),
- przygotowaniu powierzchni pod operacje technologiczne,
- analizie jakości powierzchni (izolinie UV),
- zapewnieniu spójności w modelach hybrydowych.
W ZW3D 2026 dodano ulepszone funkcje podglądu, które ułatwiają weryfikację efektów przed zatwierdzeniem operacji.
Synonimy:
Zamiana kierunków UV
