Umożliwia przedłużyć ścianę w obiekcie bazując na zastanej geometrii 3D.
Swobodne formowanie > Edytuj ścianę

Rozszerz kształt (Extend Shape)

Komenda Rozszerz kształt (Extend Shape) służy do wydłużania krawędzi powierzchni poprzez generowanie dodatkowego fragmentu geometrii bazującego na istniejącej krzywiźnie ściany. Narzędzie pozwala rozszerzać zarówno powierzchnie otwarte, jak i ściany brył, umożliwiając kontrolowane wydłużanie wybranych krawędzi bez konieczności ponownego modelowania całej powierzchni.

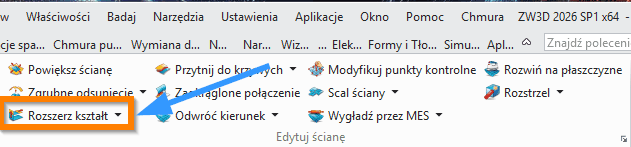

Funkcja dostępna jest z poziomu:

W praktyce komenda wykorzystywana jest głównie w:

• modelowaniu powierzchniowym,

• przygotowaniu geometrii do operacji przycinania (Trim) lub łączenia powierzchni (Sew),

• naprawie importowanych modeli STEP / IGES,

• domykaniu szczelin pomiędzy powierzchniami,

• przygotowaniu powierzchni technologicznych w modelowaniu form i narzędzi.

Rozszerzenie polega na matematycznym przedłużeniu powierzchni wzdłuż wybranych krawędzi, z zachowaniem określonego charakteru krzywizny.

Metody rozszerzenia powierzchni

Podczas rozszerzania powierzchni użytkownik może określić sposób kontynuacji krzywizny. Dostępne są cztery metody:

Rozszerzenie odbywa się w kierunku stycznym do końca powierzchni.

Cechy:

• powierzchnia przedłużana jest liniowo,

• zachowana jest styczność,

• nie jest zachowana ciągłość krzywizny (G2),

• może powstać wizualne załamanie powierzchni.

Metoda ta jest szybka i stabilna obliczeniowo, dlatego często stosowana jest w naprawie geometrii technicznej.

Rozszerzenie odbywa się zgodnie z aktualną krzywizną powierzchni.

Cechy:

• zachowana jest ciągłość krzywizny,

• powierzchnia podąża po torze kołowym,

• przy dużej odległości rozszerzenia powierzchnia może zawrócić w przeciwnym kierunku.

Metoda ta sprawdza się głównie przy niewielkich rozszerzeniach powierzchni o wyraźnej krzywiźnie.

Powierzchnia jest rozszerzana poprzez odbicie punktów kontrolnych względem płaszczyzny normalnej do krzywej w miejscu rozszerzenia.

Efektem jest geometryczne „lustrzane” przedłużenie powierzchni.

Zastosowanie:

• modelowanie symetrycznych przejść,

• rekonstrukcja fragmentów powierzchni.

Zmniejszanie krzywizny (Curvature Diminishing)

Metoda łącząca zalety rozszerzenia liniowego i kołowego.

Cechy:

• początkowo zachowuje krzywiznę powierzchni,

• krzywizna stopniowo maleje,

• powierzchnia z czasem przechodzi w kierunek liniowy.

Dzięki temu rozszerzenie zachowuje estetykę powierzchni, a jednocześnie unika problemu zawracania krzywizny.

Jest to najbardziej uniwersalny tryb rozszerzenia w modelowaniu powierzchniowym.

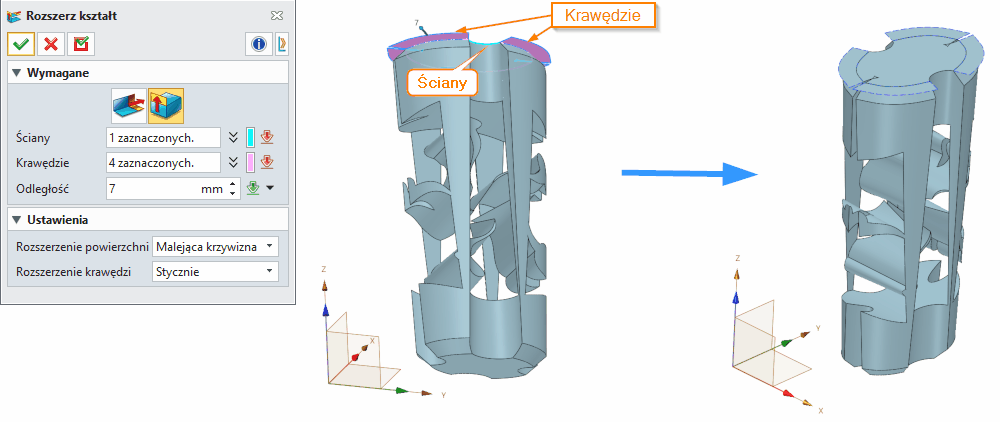

Wymagane dane wejściowe komendy

Ściany (Faces)

Należy wskazać ściany bryły, których krawędzie mają zostać rozszerzone.

Możliwe jest:

• rozszerzenie jednej ściany,

• rozszerzenie kilku ścian jednocześnie,

• rozszerzenie krawędzi należących do różnych ścian.

W przypadku brył operacja generuje oddzielne powierzchnie, aby nie naruszyć topologii bryły.

Krawędzie (Edges)

Określają, które fragmenty powierzchni zostaną przedłużone.

Można wskazać:

• pojedynczą krawędź,

• kilka krawędzi tej samej powierzchni,

• krawędzie należące do różnych ścian.

Odległość (Distance)

Definiuje długość rozszerzenia powierzchni.

Parametr określa maksymalny zasięg nowo utworzonego fragmentu powierzchni.

Opcjonalne dane wejściowe komendy

Przedłużenie (Extension)

Parametr określający metodę przedłużenia krzywizny powierzchni:

• Liniowa

• Kołowa

• Odbicie

• Zmniejszanie powierzchni

Opcja ta wpływa bezpośrednio na kształt generowanej powierzchni.

Funkcje dodatkowe, opcje i ustawienia komendy

Metoda (Method) (dla powierzchni otwartych)

Określa sposób postępowania programu przy rozszerzaniu powierzchni.

Dostępne tryby:

Brak (None)

Rozszerzenie wykonywane jest bez prób zamykania szczelin pomiędzy powierzchniami.

Program próbuje zachować ciągłość topologiczną poprzez rozszerzenie powierzchni aż do zamknięcia powstałej szczeliny.

Bezpośrednia edycja (Direct edit)

Podczas rozszerzania powierzchni program może automatycznie:

• wydłużać,

• przycinać,

• dopasowywać

sąsiednie powierzchnie tak, aby zachować ciągłość modelu.

Do ściany (To faces)

Opcja dostępna w trybie Bezpośrednia edycja (Direct edit)

Umożliwia wskazanie powierzchni docelowej, do której rozszerzana powierzchnia ma zostać doprowadzona.

Utwórz nowe ściany (Create new faces)

Wymusza utworzenie nowych powierzchni rozszerzenia, nawet gdy rozszerzenie wykonywane jest w kierunku ujemnym.

Wydłużenie wyciągnięcia przez przekroje z ścanami (Loft extend with new faces)

Tworzy rozszerzenie w postaci powierzchni loft, generując płynne przejście pomiędzy krawędzią a nowym obszarem powierzchni.

Aktywacja tej opcji wyłącza parametry:

Tipsy i tricki

• Najbardziej stabilną metodą rozszerzania powierzchni jest Zmniejszanie krzywizny, ponieważ ogranicza ryzyko zawracania krzywizny.

• Przy pracy z importowanymi modelami STEP warto najpierw użyć rozszerzenia powierzchni, a dopiero później komendy Zszyj (Sew), aby zamknąć bryłę.

• Rozszerzanie powierzchni jest często wykorzystywane przed operacją Przytnij (Trim), gdy powierzchnie nie przecinają się fizycznie.

• Przy rozszerzaniu kilku krawędzi jednocześnie warto kontrolować kierunek normalnych powierzchni — mogą wpływać na kierunek rozszerzenia.

• W modelowaniu form wtryskowych rozszerzenie powierzchni stosuje się do generowania powierzchni podziału formy (Parting Surface).

• Jeśli rozszerzenie powoduje zniekształcenia powierzchni, warto zmniejszyć odległość i wykonać operację w kilku etapach.

• Tryb Bezpośrednia edycja (Direct Edit) jest szczególnie przydatny podczas edycji geometrii pochodzącej z systemów obcych.

Synonimy komendy w innych systemach CAD

Rozszerzenie powierzchni może występować pod różnymi nazwami:

• • Rozszerz powierzchnię (Extend Surface)
  • Przedłużenie powierzchni (Surface Extension)
  • Rozszerz lico / ścianę (Extend Face)
  • Wzrost powierzchni (Surface Grow)
  • Wydłużenie powierzchni (Surface Lengthen)
  • Rozszerz geometrię (Extend Geometry)
  • Kontynuacja powierzchni (Surface Continuation)

Tabela porównawcza w popularnych systemach CAD
