Występ montażowy

Pozwala na utworzenie stopki montażowej w części.

Operacje > Operacja inżynierska

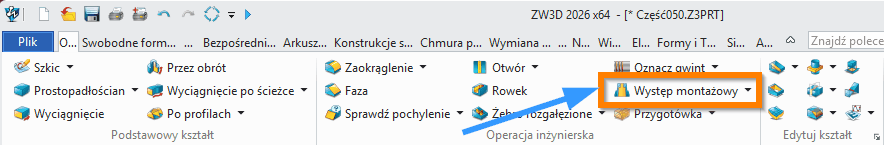

Operacje Występ montażowy wstążka - ZW3D

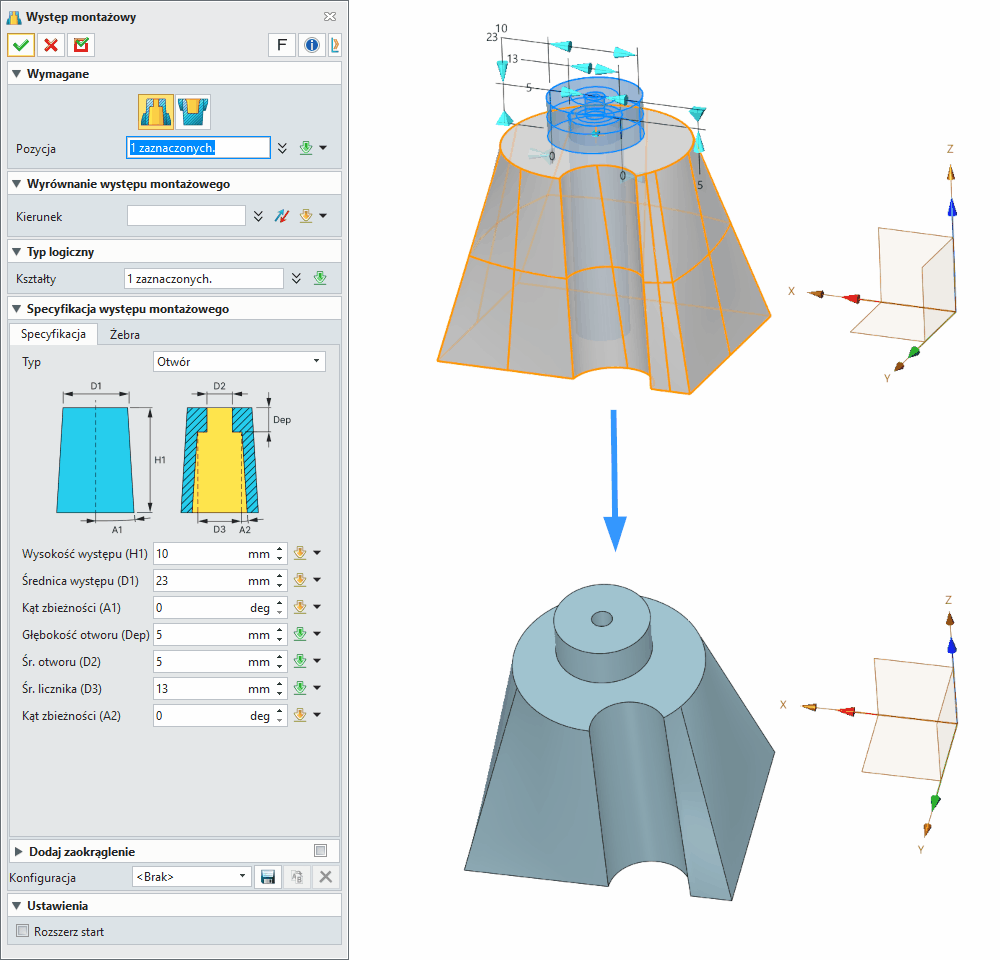

Operacje Występ montażowy ZW3D Panel





Podsumowanie komendy
Tworzy montażowy boss, wykorzystywany do mocowania górnych i dolnych płyt. Pozwala na definiowanie kształtu, typu (główka, gwint), wymiarów, dodatkowych opcji jak żebra, zaokrąglenia czy konfiguracja wzorca.


Metody dla komendy

  • Tworzenie Występu czołowego (Head boss), zwykle z otworem wpuszczanym od tyłu

  • Tworzenie Występu gwintowanego (Thread boss) z otworami gwintem od przodu lub od tyłu

  • Dodanie żeber, zaokrągleń oraz określenie wzorca rozmieszczenia

  • Konfiguracja parametrów i ich zapis do późniejszego użytku


Wymagane dane wejściowe

  • Pozycja (Location): punkt na powierzchni, gdzie gniazdo zostanie utworzone

  • Kierunek (Direction): orientacja montażowego wypustu

  • Kształty (Shapes): wybór bryły/obudowy do połączenia


Opcjonalne dane wejściowe

  • Dodaj żebra (Add ribs): generuje żebra wzmacniające

  • Wyrównanie (Alignment): kierunek pierwszego żebra (płaszczyzna, datum, wektor)

  • Tryb wzorca (Mode): 'Liczba i zakres', 'Liczba i odstęp', 'Odstęp i zakres'

  • Zaokrąglenie (Add Fillet): promień zaokrąglenia podstawy bossu

  • Konfiguracja (Configuration): zapis parametrów dla ponownego użycia

  • Dalsze opcje rozbudowy: pozycje i wartości dla rozpoczęcia rozciągania oraz odległość rozszerzenia


Opcje dodatkowe

  • Wybór typu bossu: otwór, szczelina, pin

  • Definiowanie szczegółowych parametrów:

    • Wysokość występu (Boss height, H1)

    • Średnica występu (Boss dia, D1)

    • Kąt zbieżości (Draft angle, A1)

    • Głębokość otworu (Hole depth, Dep)

    • Średnica otworu (Hole dia, D2)

    • Średnica licznika (Counter dia, D3)

    • Długość szczeliny (Slot length, SL)

    • Kąt zbieżności (Slot angle, SA)

    • Wysokość pinu (Pin height, H2)

    • Średnica pinu (Pin dia, D2)

  • Parametry żeber: długość (Length), szerokość (Width), wysokość (Height), kąty pochylenia (Draft angles), fazki (Chamfer), zaokrąglenia

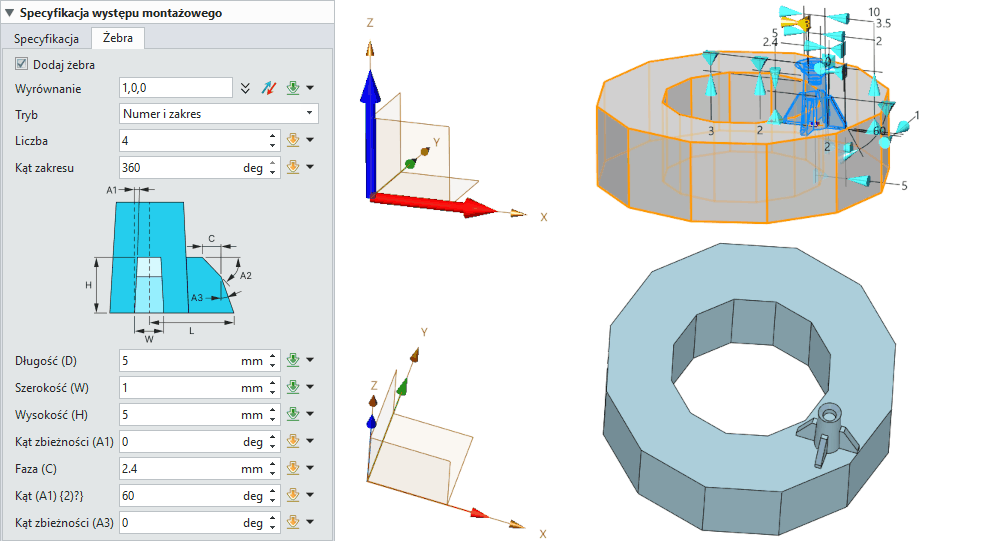

Poniżej przedstawiono edycję Żebra gniazda montażowego:



Operacje Występ montażowy ZW3D Panel opcje


Dodatkowe informacje, tipsy i triki

  • Boss montażowy stosowany jest głównie w projektowaniu obudów i pokryw dla umożliwienia trwałego połączenia mechanicznego.

  • Opcje zaokrągleń czy dodania żeber poprawiają wytrzymałość i mogą ułatwić produkcję.

  • Zaleca się zapamiętywanie konfiguracji w celu późniejszego korzystania z tych samych parametrów w różnych miejscach modelu.

  • Kierunek żebra oraz sposób rozmieszczenia mogą wpływać na sztywność konstrukcji i umożliwiać wydajniejsze mocowanie.


Lista synonimów wyrażenia po polsku


Nazwa programuPolska nazwa komendyAngielska nazwa komendyOpis komendy po polsku
S Boss montażowy Mounting Boss Feature Definiuje i tworzy występ do mocowania płyt i elementów
N Stópka montażowa Mounting Boss Tworzy boss, umożliwiający mocowanie elementów z połączeniem
I Boss montażowy Boss Feature Generuje element wystający do montażu pokryw i obudów
C Gniazdo mocujące Mount Boss Feature Pozwala na projektowanie miejsc mocowań dla śrub/gwintów
F Element montażowy Mounting Boss Feature Dodaje występ montażowy, z opcjami otworu i wzmacniającymi żebrami



Synonimy: gniazdo mocujące
