Zamień ściany

Pozwala na podmianę ściany bryły inną ścianą, lub powierzchnią.

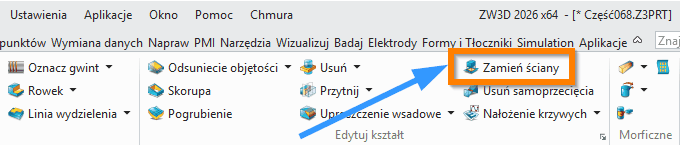

Operacje > Edytuj kształt

Zamień ściany (Replace Faces)

Komenda Zamień ściany umożliwia zastąpienie jednej lub więcej ścian bryły lub kształtu inną ścianą, kształtem lub płaszczyzną odniesienia. Jest to potężne narzędzie hybrydowego modelowania, które pozwala na modyfikację geometrii bez konieczności przebudowy całego modelu. Przed użyciem tej komendy należy najpierw utworzyć zastępującą ścianę lub kształt przy użyciu komend z menu Wstaw. Następnie można użyć tej komendy do zamiany istniejących ścian na nowe. Komenda ta jest szczególnie przydatna, gdy trzeba dopasować powierzchnię do istniejącej geometrii, wyrównać ściany między sobą lub zmodyfikować kształt części poprzez zastąpienie płaskich powierzchni zakrzywionymi lub odwrotnie. Zamień ściany może zastępować pojedyncze ściany lub zestawy połączonych ścian, automatycznie rozszerzając i przycinając sąsiednie powierzchnie, aby dostosować się do nowej geometrii. Ta funkcjonalność oszczędza czas i pozwala uniknąć żmudnego procesu ręcznego przycinania ścian, szczególnie w przypadku złożonych modeli importowanych z innych systemów CAD jako "głupie bryły" bez historii konstrukcji.

Metody i opcje działania komendy

Komenda może działać w trybie zastępowania ścian planarnych płaszczyznami odniesienia, zastępowania ścian innymi ścianami powierzchniowymi, lub zastępowania wielu zestawów ścian jednocześnie. Automatyczne rozszerzanie i przycinanie sąsiednich ścian zapewnia płynne połączenie nowej geometrii z istniejącym modelem.

Wymagane dane wejściowe

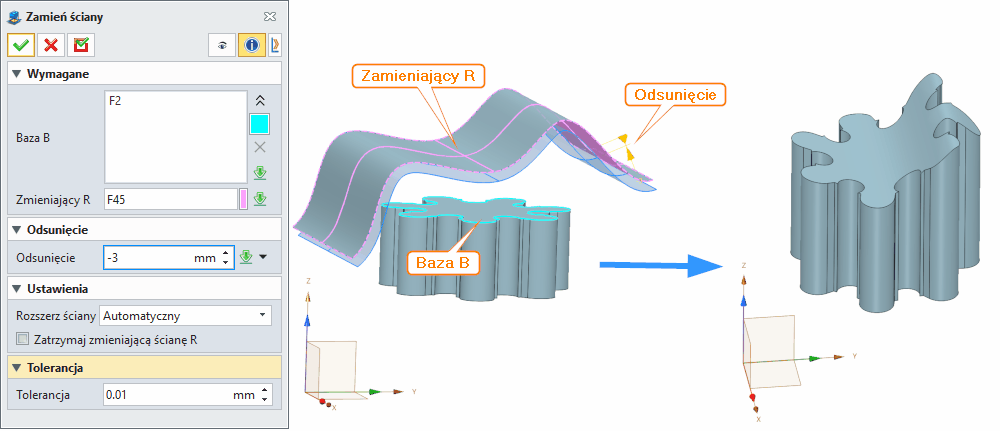

Baza B (Base B)
Wybór ścian do zastąpienia. Można wybrać pojedynczą ścianę lub zestaw połączonych ścian, które mają być usunięte i zastąpione nową geometrią.

Zamieniający R (Replace R)
Wybór zastępujących ścian lub kształtu. Może to być powierzchnia utworzona za pomocą dowolnej funkcji powierzchniowej, płaszczyzna odniesienia, lub bryła. Powierzchnia zastępująca nie musi mieć dokładnie takich samych wymiarów jak ściana zastępowana - ZW3D automatycznie rozszerzy lub przytnie ją według potrzeb.

Opcjonalne dane wejściowe

Odsunięcie (Offset)
Ustawienie wartości odsunięcia od ścian Zamieniającego R do końcowej zastąpionej ściany. Pozwala to na precyzyjne dostosowanie pozycji nowej powierzchni względem powierzchni bazowej.

Rozszerz ściany (Face overflow)
Opcja kontrolująca zachowanie przepełnienia zastępowanych ścian. Więcej szczegółów można znaleźć w opisie opcji Przepełnienie ściany w Dynamiczne Przesuwanie/Kopiowanie (3D). Ta funkcja określa, jak system ma postępować, gdy nowa powierzchnia wykracza poza granice oryginalnej ściany lub jest od niej mniejsza.

Funkcje dodatkowe, opcje, ustawienia

Zachowaj zastępującą ścianę (Keep replace face)
Zaznaczenie tego pola pozwala zachować ściany Zamieniającego R po wykonaniu operacji. Domyślnie powierzchnia zastępująca jest ukrywana po zakończeniu komendy, ale można ją ponownie wyświetlić w razie potrzeby. Jest to przydatne, gdy chcemy użyć tej samej powierzchni do kolejnych operacji lub jako odniesienia.

Tolerancja (Tolerance)
Ustawienie lokalnej tolerancji, która jest ważna tylko dla bieżącej komendy. Po zakończeniu komendy w modelowaniu będzie używana tolerancja globalna. Pozwala to na precyzyjne dostosowanie dokładności operacji bez wpływu na pozostałe funkcje modelu.

Tipsy i tricki użycia komendy

• Przed użyciem komendy Zamień ściany, najpierw utwórz powierzchnię zastępującą, najlepiej nieco większą niż ściana do zastąpienia - ZW3D automatycznie przytnie nadmiar

• Do tworzenia powierzchni zastępujących można użyć komend Odsunięcie powierzchni (Offset Surface), która tworzy równoległą powierzchnię w określonej odległości od wybranej ściany

• Komenda jest szczególnie użyteczna przy pracy z importowanymi modelami STEP lub IGES, które nie posiadają historii konstrukcji

• Jeśli zastępujesz wiele zestawów ścian jednocześnie, upewnij się, że wybierasz je w tej samej kolejności co odpowiadające im powierzchnie zastępujące

• W przypadku zastępowania wielu ścian jedną powierzchnią, wszystkie ściany muszą być połączone ze sobą (nie muszą być styczne)

• Użyj narzędzi Direct Edit w połączeniu z Zamień ściany, aby uzyskać większą kontrolę nad geometrią modeli importowanych

• Jeśli powierzchnia zastępująca składa się z wielu oddzielnych ścian, przed użyciem komendy należy je połączyć za pomocą funkcji Stitch (Zszycie)

• Po zastąpieniu ścian można ukryć lub usunąć powierzchnię zastępującą (użyj klawisza Tab po najechaniu kursorem na ciało powierzchniowe)

• W przypadku problemów z kolorami lub teksturami po operacji, użyj funkcji Texture Erase dwukrotnie - raz dla kształtu i raz dla ścian

• Komenda automatycznie rozpoznaje i zachowuje zaokrąglenia oraz fazki sąsiadujące z zastępowanymi ścianami
