Zgrubne odsunięcie

Pozwala na utworzenie ściany odsuniętej względem innej ściany.

Zgrubne odsunięcie (Rough Offset)

Komenda Zgrubne odsunięcie (Rough Offset) służy do generowania przybliżonej, odsuniętej kopii wybranej ściany lub zestawu ścian na podstawie określonego układu współrzędnych. W przeciwieństwie do klasycznego odsunięcia normalnego do powierzchni, operacja ta tworzy geometrię, która jest topologicznie uproszczona, pozbawiona samoprzecięć oraz ostrych załamań w narożach wynikających z klasycznego offsetowania.

Narzędzie znajduje zastosowanie w modelowaniu powierzchniowym, przygotowaniu geometrii pod dalsze operacje wygładzania, przy tworzeniu zapasów materiałowych (stock), analizie przestrzeni montażowej oraz w modelowaniu form i narzędzi, gdzie wymagana jest kontrolowana, stabilna wersja odsunięta powierzchni bez degeneracji topologii.

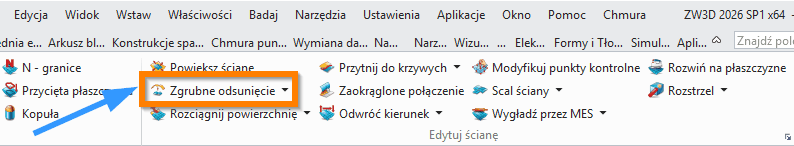

Komenda dostępna jest w module Swobodne formowanie.

Metody i charakter działania komendy

Zgrubne odsunięcie różni się od standardowego offsetu tym, że:

• nie generuje dokładnej kopii odsuniętej wzdłuż normalnych lokalnych,

• wykorzystuje wskazany kierunek układu współrzędnych,

• eliminuje potencjalne samoprzecięcia,

• upraszcza obszary narożne i przejścia o dużej krzywiźnie.

Rezultatem jest powierzchnia „istotnie zbliżona” do oryginału, ale bardziej stabilna obliczeniowo i konstrukcyjnie.

Wymagane dane wejściowe komendy

Ściany (Faces)

Należy wskazać jedną lub więcej ścian przeznaczonych do operacji Rough Offset.

Uwagi techniczne:

• Możliwy jest wybór powierzchni złożonych (ciągłych topologicznie).

• W przypadku powierzchni importowanych (STEP/IGES) zaleca się wcześniejsze sprawdzenie ciągłości i tolerancji.

• Ściany o bardzo małym promieniu krzywizny mogą wymagać zwiększenia tolerancji.

Odsunięcie (Offset)

Określa wartość liniowego przesunięcia.

• Wartość dodatnia lub ujemna determinuje kierunek względem przyjętej osi.

• Możliwe jest wprowadzenie wartości ręcznie.

• Można użyć istniejącego wymiaru lub wyrażenia parametrycznego.

Aspekt praktyczny:
Wartości większe od lokalnego promienia krzywizny mogą powodować znaczące uproszczenie kształtu wynikowego.

Opcjonalne dane wejściowe komendy

Kierunek (Direction)

Definiuje kierunek odsunięcia względem układu współrzędnych.

• Domyślnie: dodatnia oś Z.

• Może być wskazany inny kierunek.

• W przypadku braku wyboru – stosowany jest globalny układ odniesienia.

Znaczenie technologiczne:
Pozwala kontrolować odsunięcie w kontekście kierunku formowania, wyciągania rdzenia lub analizy przestrzennej.

Zachodzenie / Krok odsunięcia (Stepover)

Definiuje parametr kroku przy generowaniu powierzchni odsuniętej.

• Wpływa na sposób aproksymacji.

• Może determinować gęstość przetwarzania punktów przy operacji.

Tolerancja (Tolerance)

Określa dopuszczalną odchyłkę geometryczną.

• Mniejsza wartość = większa dokładność.

• Większa wartość = większa stabilność przy skomplikowanych kształtach.

Zastosowanie:
Istotne przy pracy z modelami o dużej złożoności powierzchniowej.

Funkcje dodatkowe, opcje, ustawienia komendy

Chmura punktów (Point Cloud)

Po zaznaczeniu powierzchnia odsunięta generowana jest w oparciu o analizę punktową.

• Przydatne przy pracy z geometrią odwzorowaną.

• Zwiększa kontrolę nad lokalnymi deformacjami.

Wygładź powierzchnię (Smooth Surface)

Aktywuje operację wygładzania powierzchni wynikowej.

• Redukuje lokalne nierówności.

• Zalecane przy powierzchniach swobodnych (Freeform).

Przytnij granicę (Trim Boundary)

Ogranicza wynikową powierzchnię do konturu zbliżonego do oryginalnej ściany.

• Gdy opcja wyłączona – generowana jest granica prostokątna.

• Zalecane w modelowaniu precyzyjnym.

Relacje z innymi komendami:

• Może być stosowana przed operacją Sew (zszywanie powierzchni).

• Przydatna przed Heal (naprawa geometrii).

• Współpracuje z narzędziami wygładzania.

Tipsy i tricki

1. Przy dużych odsunięciach najpierw wykonaj Rough Offset, a następnie Smooth Surface.

2. Przy importowanych modelach STEP zwiększ tolerancję, aby uniknąć błędów topologicznych.

3. W projektowaniu form używaj kierunku zgodnego z osią wyciągania.

4. Jeśli klasyczny Offset generuje błędy – użyj Rough Offset jako alternatywy.

5. Przy pracy z powierzchniami o zmiennej krzywiźnie stosuj mniejsze wartości Stepover.

6. W analizie przestrzeni montażowej stosuj ujemne odsunięcia w celu kontroli luzów.

Synonimy komendy w popularnych programach CAD 3D

• Przybliżone odsunięcie powierzchni

• Uproszczony offset

• Approximate Surface Offset

• Directional Offset

• Surface Expansion

Tabela porównawcza

Komenda Zgrubne odsunięcie (Rough Offset) stanowi narzędzie stabilizujące proces modelowania powierzchni swobodnych, szczególnie w sytuacjach, gdy klasyczne offsetowanie prowadzi do samoprzecięć lub degeneracji topologicznej. Dzięki kontroli kierunku, tolerancji i wygładzania umożliwia tworzenie technologicznie bezpiecznych wariantów geometrycznych gotowych do dalszej obróbki konstrukcyjnej.
