Edycja obiektów poprzez wiele uchwytów

Program ZWCAD obsługuje także edycje obiektów z wykorzystaniem kilku uchwytów. Do zaznaczania obiektów należy użyć klawisza Shift.

W zależności od tego, do czego są wykorzystywane uchwyty, możemy wyodrębnić dwa rodzaje operacji:

  • W przypadku przenoszenia, obracania, skalowania albo odbijania obiektów, używanie kilku uchwytów traktuje ostatnio wybrany jako punkt bazowy.
  • W przypadku rozciągania, jeśli uchwyt nie spełni warunków rozciągnięcia (np. będzie to blok, tekst czy centrum linii) to zostanie przeniesiony.



Możliwość rozciągania kilku linii za pomocą wielu uchwytów w ZWCADzie



Żeby edytować kilka obiektów jednocześnie, należy:

  1. Wybrać obiekty do edycji.
  2. Przytrzymać Shift wybierając każdy uchwyt. Podświetlą się one na czerwono.
  3. Po puszczeniu przycisku, należy wybrać jeden z tych uchwytów. Domyślnym trybem będzie Rozciągnij, można je zmieniać za pomocą Entera. Następnie:- wciśnięcie B pozwoli na zmianę punktu bazowego,- wciśnięcie K pozwoli skopiować obiekty,- wciśnięcie C pozwoli cofnąć poprzednią operację,- wciśnięcie W pozwoli na zakończenie polecenia,- wciśnięcie O pozwoli na ustalenie stopnia odniesienia.
  4. Za pomocą myszy albo wprowadzania dynamicznego ustalić pożądane wartości.



Modyfikowanie właściwości obiektów

W rysunkach CAD możesz wyświetlać informacje o wybranych obiektach, takie jak:

  • rodzaj,
  • warstwa,
  • kolor,
  • rodzaj linii,
  • lokalizacja,
  • rozmiar.

Żeby wyświetlić albo modyfikować takie właściwości, można:

  • włączyć panel właściwości,
  • włączyć menedżera np. warstw czy linii,
  • użyć polecenia LISTA,
  • sprawdzić współrzędne za pomocą polecenia ID.

Panel właściwości zawiera modyfikowalne informacje o wybranym obiekcie lub obiektach. Można w wygodny sposób zmieniać współrzędne punktów, kolor albo rodzaj linii dla elementów.



Panel właściwości w programie ZWCAD



Dzięki opcji szybkiego wyboru w prawym górnym rogu można łatwo wybrać wiele elementów do edycji. Przykładowo można wybrać wszystkie czerwone obiekty na danej warstwie i zmienić je na żółte.

Można też wykorzystać polecenie UZGWŁAŚCIWOŚCI by przenieść takie wartości jak kolor, warstwę, rodzaj linii i jej szerokość oraz grubość na inne obiekty.



Przenoszenie właściwości obiektu na inny za pomocą polecenia UZGWŁAŚCIWOŚCI



Zaokrąglanie brył

ZWCAD oferuje wiele narzędzi do pracy na bryłach. Warto jednak tutaj przypomnieć, że jest to zawartość dostępna jedynie w wersji Professional. Bryły można modyfikować na wiele sposobów, np. poprzez fazowanie, zaokrąglanie albo tworzenie przekrojów. Można także modyfikować ściany tych brył indywidualnie.

W przypadku zaokrąglania, w zależności od ilości wybranych krawędzi efekt będzie inny. Poniżej przykład zaokrąglania o kącie 90° na jednej krawędzi i czterech.



Różnica w zaokrągleniu jednej krawędzi i całej ściany prostopadłościanu



Żeby zaokrąglić krawędź bryły, należy:

  1. Wpisać polecenie ZAOKRĄGL albo wybrać funkcje z menu Zmień.
  2. Wybrać obiekt. Zaznaczona krawędź w obiekcie automatycznie stanie się pierwszą wybraną krawędzią.
  3. Określić promień zaokrąglenia.
  4. Wybrać kolejne krawędzi i zakończyć funkcję Enterem.



Fazowanie brył

Podobnie wygląda proces fazowania brył, jednak nie podaje się tutaj kąta a odległość.



Różnica w fazowaniu krawędzi i całej ściany na przykładzie prostopadłościanu



Żeby dokonać fazowania bryły, należy:

  1. Wpisać polecenie FAZUJ albo wybrać funkcje z menu Zmień.
  2. Wybrać krawędź obiektu.
  3. Za pomocą dostępnego menu lub wiersza polecenia wybrać odpowiednią ścianę.
  4. Wybrać odległości fazowania.
  5. Wybrać pierwszą krawędź.
  6. Wybierać kolejne albo wybrać Z jak Zamknięta by wybrać wszystkie krawędzie na tej powierzchni.
  7. Zakończyć polecenie Enterem.



Przekrój brył

Za pomocą polecenia PRZEKRÓJ można tworzyć płaskie powierzchnie obiektu 3D. Sposobów definiowania przekroju jest wiele, na poniższym przykładzie zastosowany jest przekrój na podstawie płaszczyzny XY oraz obecnego widoku.

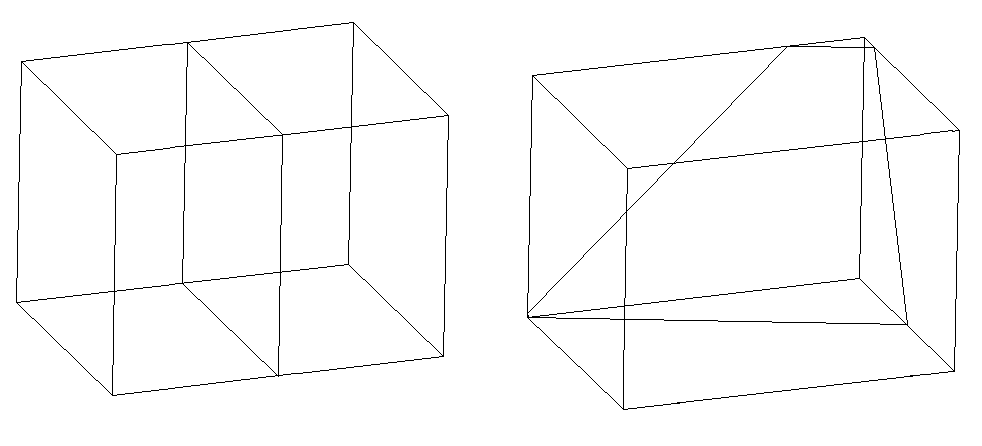

Przykładowe opcje tworzenia przekrojów brył w ZWCADzie

 Żeby narysować przekrój bryły, należy:

  1. Wpisać PRZEKRÓJ albo wybrać polecenie z menu.
  2. Wybrać obiekty.
  3. Wybrać po jednym punkcie na każdej płaszczyźnie, albo wybrać inny sposób tworzenia przekroju.



Ucinanie płatów

Kolejnym narzędziem ZWCADa jest polecenie PŁAT, dzięki któremu można ucinać części z gotowych obiektów 3D. Zostaną zachowane właściwości oryginału, jak np. kolor czy warstwa, a reszta zostanie usunięta. Podobnie jak w przypadku przekrojów, można tworzyć obiekty na kilka sposobów, m.in. wybierając trzy punkty na różnych płaszczyznach, bazując na polilinii/okręgu/elipsie/splajnie albo w określonym miejscu na osi XY/XZ/YZ.



Przykład ucięcia płata z prostopadłościanu



Żeby stworzyć płat, należy:

  1. Wpisać polecenie PŁAT albo wybrać je z menu.
  2. Wybrać obiekty do ucięcia.
  3. Wybrać trzy punkty na różnych osiach, albo wybrać inną metodę.



Modyfikowanie powierzchni brył

Powierzchnie brył w rysunkach CAD można modyfikować na kilka sposobów. Można je wyciągać, przesuwać, zwężać, odsuwać, zmieniać kolor, obracać i kopiować.

Pierwszym zabiegiem jaki można wykonywać na bryłach jest wyciąganie. Polega ono na zwiększaniu wysokości podanej powierzchni o dowolną wartość pod dowolnym kątem. Podanie wartości dodatniej przedłuży obiekt a ujemnej go skróci. Podobnie przy kącie, wartość dodatnia będzie zwężać obiekt, a ujemna go poszerzać.



Wyciąganie powierzchni bryły o podaną wartość z określonym kątem

Żeby wyciągnąć powierzchnie z bryły, należy:

  1. Uruchomić polecenie Wyciągnij Powierzchnie z menu brył lub wpisać EDBRYŁA, następnie wybrać Powierzchnia i Wyciągnij.
  2. Wybrać powierzchnie do wyciągnięcia.
  3. Określić wysokość wyciągnięcia.
  4. Określić kąt pochylenia ścianek do wyciągnięcia.

Podobną opcją jest przenoszenie powierzchni, jednak jest ono znacznie prostszym zabiegiem.



Przenoszenie płaszczyzny wzdłuż wyznaczonej osi w ZWCADzie

Żeby przenieść powierzchnie, należy:

  1. Uruchomić polecenie Przesuń Powierzchnie z menu brył lub wpisać EDBRYŁA, następnie wybrać Powierzchnia i Przesuń.
  2. Wybrać powierzchnie do przesunięcia.
  3. Wybrać punkt bazowy.
  4. Wybrać punkt końcowy.

W taki sam sposób można też użyć funkcji odsunięcia powierzchni.

Następną operacją jaką można wykonać w ZWCAD Professional poprzez polecenie EDBRYŁA jest obracanie powierzchni. Poniżej przykład z wykorzystaniem obrotu o 30°.

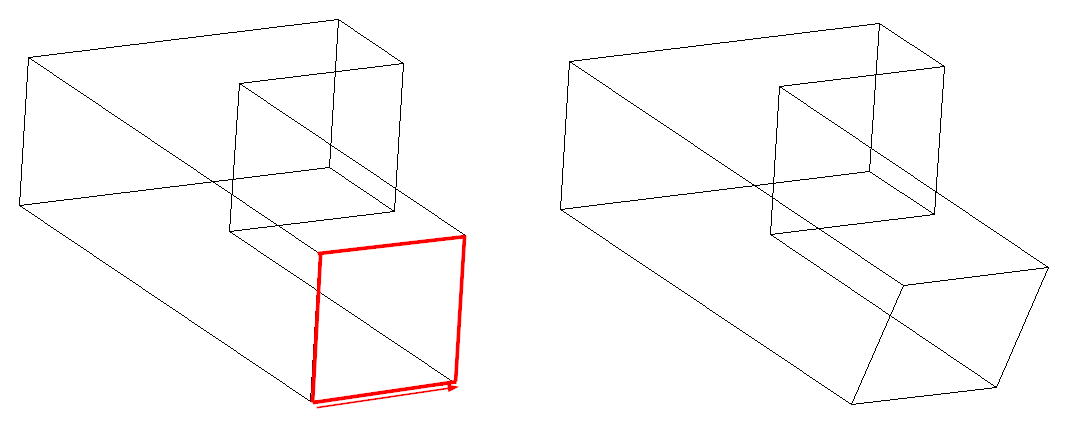

Obracanie powierzchni bryły o podaną wartość



Żeby obrócić powierzchnie, należy:

  1. Uruchomić polecenie Obróć Powierzchnie z menu brył lub wpisać EDBRYŁA, następnie wybrać Powierzchnia i Obróć.
  2. Wybrać powierzchnie.
  3. Wybrać dwa punkty na osi obrotu.
  4. Wpisać kąt obrotu.

Podobnym zabiegiem jest zwężanie. Poniższy przykład pokazuje jego działanie.

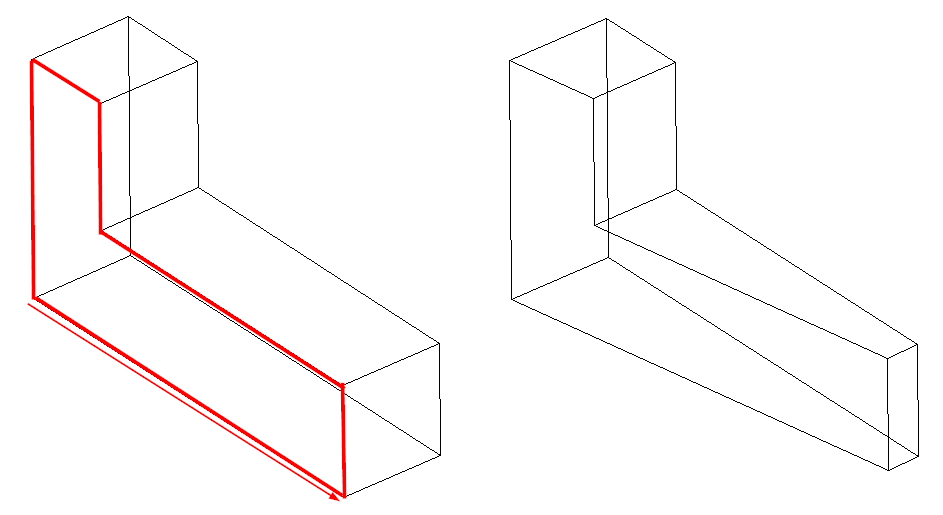

Zwężanie powierzchni bryły o ustaloną wartość w ZWCADzie





Żeby zwęzić powierzchnie bryły, należy:

  1. Uruchomić polecenie Zwęź Powierzchnie z menu brył lub wpisać EDBRYŁA, następnie wybrać Powierzchnia i Pochyl.
  2. Wybrać powierzchnie.
  3. Wybrać dwa punkty na osi zwężania.
  4. Podać kąt.

W łatwy sposób można także kolorować powierzchnie brył. Wystarczy funkcja Koloruj Powierzchnie, następnie trzeba zaznaczyć ścianę oraz wybrać kolor.

Ostatnią funkcją z panelu edycji powierzchni w ZWCADzie jest kopiowanie. Przykład poniżej.



Kopiowanie powierzchni bryły z podaniem kierunku



Żeby stworzyć kopie powierzchni, należy:

  1. Uruchomić polecenie Kopiuj Powierzchnie z menu brył lub wpisać EDBRYŁA, następnie wybrać Powierzchnia i Kopiuj.
  2. Wybrać powierzchnie do skopiowania.
  3. Wybrać początek i koniec kierunku do wrowadzenia kopii.
