Konwertuj spoiny

Pozwala na zamianę typu spoin zastosowanych w elementach spawanych.

Konstrukcje spawane → Spoina

Konwertuj spoiny (Convert Welds)

Komenda Konwertuj spoiny (Convert Welds) w module konstrukcji spawanych systemu ZW3D służy do szybkiej zmiany sposobu reprezentacji geometrycznej istniejących spoin bez konieczności ich ponownego modelowania. Narzędzie umożliwia konwersję pomiędzy trzema typami reprezentacji spoin: spoiną uproszczoną (Light Weld / Jasny), spoiną powierzchniową (Surface) oraz spoiną bryłową (Solid Weld ). Funkcja znacząco przyspiesza zarządzanie dużymi zespołami spawanymi, pozwalając użytkownikowi dynamicznie przełączać poziom szczegółowości modelu w zależności od etapu projektu.

Komenda znajduje się w pasku narzędzi Konstrukcje spawane (Weldments Toolbar) i jest szczególnie przydatna podczas przechodzenia pomiędzy etapami projektowania koncepcyjnego, dokumentacji technologicznej, analizy przestrzeni montażowej oraz przygotowania modelu do renderingu lub symulacji MES. W praktyce funkcja odgrywa istotną rolę w modelowaniu hybrydowym oraz optymalizacji wydajności pracy z dużymi złożeniami spawanymi.

Metody i opcje działania komendy

Komenda działa na zasadzie konwersji pomiędzy różnymi typami reprezentacji geometrii spoiny.

Spawanie uproszczone (Light Weld / Jasny)

Tryb uproszczony reprezentuje spoinę w formie lekkiej cechy technologicznej bez pełnej geometrii bryłowej. Tego rodzaju reprezentacja minimalizuje obciążenie obliczeniowe modelu i jest stosowana głównie podczas pracy nad dużymi zespołami konstrukcyjnymi.

Zastosowanie praktyczne:

• wczesny etap projektowania konstrukcji,

• bardzo duże zespoły spawane,

• poprawa wydajności regeneracji modelu,

• dokumentacja technologiczna bez potrzeby szczegółowej wizualizacji spoin.

Spoina powierzchniowa (Surface)

Reprezentacja pośrednia pomiędzy spoiną lekką a pełną bryłą. Geometria spoiny jest definiowana bardziej szczegółowo, ale nadal nie obciąża systemu tak mocno jak pełna bryła.

Zastosowanie praktyczne:

• analiza przebiegu spoin,

• wizualizacja technologii spawania,

• przygotowanie dokumentacji warsztatowej.

Spoina bryłowa (Solid Weld)

Najbardziej szczegółowa forma reprezentacji spoiny, generująca rzeczywistą geometrię bryłową.

Zastosowanie praktyczne:

• wizualizacje techniczne,

• rendering,

• analiza kolizji,

• symulacje MES,

• eksport dokładnych modeli STEP.

W praktyce częstym workflow jest projektowanie w trybie Light Weld, a następnie jednorazowa konwersja do Solid Weld na końcowym etapie projektu.

Wymagane dane wejściowe komendy

Wymagane dane wejściowe komendy

Konwertuj z (Convert from)

Definiuje aktualny typ reprezentacji geometrii spoin, które mają zostać wyszukane w aktywnym poziomie modelu.

Na podstawie wybranego typu ZW3D automatycznie wyświetla listę dostępnych cech spoin w tabeli.

Przykładowo:

• Jasny → wyszukiwane są spoiny uproszczone,

• Powierzchnia → wyszukiwane są spoiny powierzchniowe,

• Bryła → wyszukiwane są spoiny bryłowe.

Typowe błędy użytkownika:

• brak wyników na liście wynikający z wybrania niewłaściwego typu źródłowego,

• próba konwersji spoin niewidocznych w aktywnym poziomie złożenia.

Konwertuj do (Convert to)

Określa docelowy typ reprezentacji geometrycznej spoiny.

Po zatwierdzeniu system zmienia właściwość Geometry Type odpowiednich cech spawalniczych oraz automatycznie aktualizuje nazwy elementów w drzewie operacji.

Zmiana może wpływać na:

• wielkość pliku,

• czas regeneracji modelu,

• wydajność złożenia,

• dokładność wizualizacji.

Lista cech spoin (Weld Feature List)

Tabela zawierająca wszystkie wykryte spoiny zgodne z typem wskazanym w polu Konwertuj z.

Użytkownik może zaznaczyć pojedyncze lub wiele spoin do jednoczesnej konwersji.

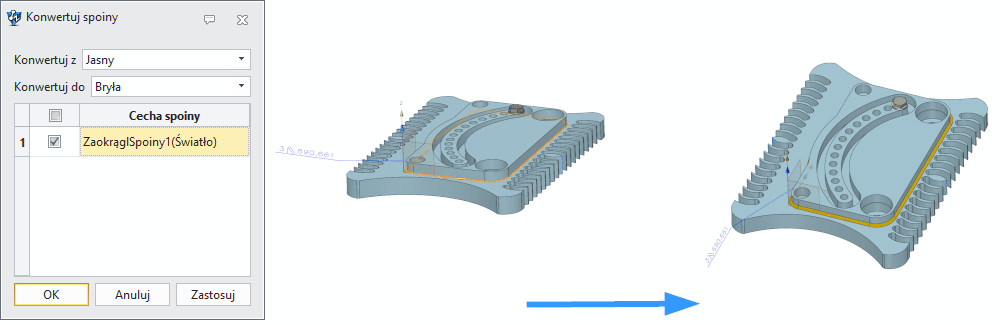

Na przedstawionym przykładzie widoczna jest cecha:

ZaokrąglSpoiny1 (Światło)

co wskazuje na lekką reprezentację geometrii spoiny.

Typowe błędy użytkownika:

• nieuwzględnienie wszystkich wymaganych spoin przed zatwierdzeniem,

• przypadkowa konwersja wyłącznie części modelu.

Opcjonalne dane wejściowe komendy

Zastosuj (Apply)

Przycisk umożliwia natychmiastowe przeliczenie i odświeżenie listy spoin bez zamykania polecenia.

Po jego użyciu system:

• aktualizuje wyniki zgodnie z bieżącymi ustawieniami,

• przelicza listę cech spawalniczych,

• umożliwia seryjną konwersję wielu grup spoin.

Jest to szczególnie przydatne przy pracy na rozbudowanych konstrukcjach spawanych.

Wybór pojedynczych elementów

Możliwe jest zaznaczenie tylko określonych cech spoin, zamiast konwersji całej grupy.

Pozwala to np. pozostawić:

• spoiny technologicznie istotne jako bryły,

• mniej istotne jako reprezentacje uproszczone.

Takie podejście poprawia wydajność modeli CAD.

Funkcje dodatkowe, opcje, ustawienia komendy

Na podstawie panelu komendy widoczne są dodatkowe funkcje sterujące:

Automatyczne filtrowanie spoin

System filtruje listę spoin według wybranego typu geometrii w polu Konwertuj z. Dzięki temu użytkownik nie musi ręcznie wyszukiwać odpowiednich cech w drzewie modelu.

Zmiana nazewnictwa cech w drzewie operacji

Po konwersji system automatycznie aktualizuje nazwy cech spawalniczych zgodnie z nowym typem geometrii.

Przykładowo:

• (Światło) → (Bryła)

• (Powierzchnia) → (Bryła)

Ułatwia to późniejsze zarządzanie modelem.

Konwersja zbiorcza

Narzędzie pozwala jednocześnie konwertować wiele spoin w jednej operacji, co znacząco przyspiesza reorganizację dużych projektów konstrukcji spawanych.

Wpływ na wydajność modelu

Konwersja na spoiny bryłowe może zauważalnie zwiększyć:

• czas regeneracji,

• zużycie pamięci RAM,

• rozmiar pliku projektu.

W rozbudowanych konstrukcjach zaleca się stosowanie strategii mieszanej: większość spoin pozostawić w trybie uproszczonym, a jedynie kluczowe przekształcić w bryły.

Zależność od aktywnego poziomu

Komenda działa na bieżącym poziomie aktywacji modelu, co oznacza, że nie wszystkie spoiny w złożeniu mogą być dostępne równocześnie. Jest to częsta przyczyna „braku” spoin na liście.

Integracja z innymi narzędziami spawalniczymi

Funkcja współpracuje z komendami:

• Spoina pachwinowa (Fillet Weld)

• Spoina czołowa (Groove Weld)

• Spoina otworowa (Plug/Slot Weld)

• Zgrzewanie punktowe (Spot Weld)

Pozwala to zmieniać reprezentację dowolnego typu spoin utworzonego w module Weldments.

Tipsy i tricki

1. Projektuj na lekkich spoinach, finalizuj na bryłowych — znacząco poprawia wydajność pracy w dużych złożeniach.

2. Przed eksportem STEP wykonaj konwersję na bryłę — wiele systemów CAD nie interpretuje poprawnie uproszczonych reprezentacji spoin.

3. Używaj częściowej konwersji — tylko kluczowe technologicznie spoiny powinny być pełnymi bryłami.

4. Po zastosowaniu przycisku „Zastosuj” sprawdzaj odświeżoną listę — unikniesz pominięcia nowo utworzonych spoin.

5. Przy problemach z wydajnością wróć do trybu Light Weld — to szybki sposób na odciążenie projektu.

6. Do analiz MES stosuj bryły tylko tam, gdzie mają wpływ na rozkład naprężeń — nadmierna liczba bryłowych spoin może niepotrzebnie komplikować siatkę obliczeniową.
