Pozwala na utworzenie czołowego łączenia spawanego elementów.

Konstrukcje spawane > Spoina

Spoina czołowa (Groove Weld)

Komenda Spoina czołowa (Groove Weld) w module konstrukcji spawanych systemu ZW3D służy do tworzenia spoin wykonywanych pomiędzy odpowiednio przygotowanymi krawędziami elementów konstrukcyjnych. W przeciwieństwie do spoin pachwinowych, które łączą powierzchnie stykające się pod kątem, spoiny czołowe bazują na przygotowaniu rowka spawalniczego umożliwiającego pełne lub częściowe przetopienie materiału.

Narzędzie znajduje zastosowanie przede wszystkim w projektowaniu konstrukcji stalowych, zbiorników, ram maszyn, elementów ciśnieniowych oraz wszędzie tam, gdzie wymagana jest wysoka wytrzymałość połączenia oraz kontrola geometrii spoiny. Komenda umożliwia zarówno modelowanie uproszczonych reprezentacji technologicznych, jak i bardziej zaawansowanych bryłowych modeli spoin wykorzystywanych w dokumentacji produkcyjnej, analizach MES oraz generowaniu PMI.

Narzędzie dostępne jest w:

Weldments Toolbar → Groove Weld

Spoina czołowa w ZW3D wspiera modelowanie hybrydowe i współpracuje z operacjami przygotowania geometrii, przycinania profili, obróbki naroży oraz generowania dokumentacji spawalniczej.

---

Metody i opcje działania komendy

Komenda obsługuje wiele typów geometrii rowka spawalniczego, odpowiadających standardowym technologiom przygotowania krawędzi.

Typy rowków spawalniczych

Kwadrat (I / Square)

Najprostszy typ spoiny czołowej bez ukosowania krawędzi. Stosowany głównie przy cienkich materiałach lub połączeniach wymagających minimalnej obróbki przygotowawczej.

V

Klasyczna spoina typu V z jednostronnym ukosowaniem. Zapewnia większą penetrację materiału oraz możliwość wykonywania spoin dla grubszych elementów.

U

Spoina typu U wykorzystująca zaokrąglone przygotowanie rowka. Zmniejsza ilość materiału dodatkowego wymaganego do wypełnienia spoiny.

Bevel

Spoina jednostronnie ukosowana. Często stosowana przy połączeniach asymetrycznych lub ograniczonym dostępie do jednej strony złącza.

J

Zaokrąglona odmiana ukosu jednostronnego. Pozwala ograniczyć objętość materiału spawalniczego przy zachowaniu dobrej wytrzymałości.

Kielichowa (Flared V)

Spoina rozwarta typu V stosowana najczęściej przy elementach rurowych lub profilach o powierzchniach zakrzywionych.

Kielichowa skośna (Flared Bevel)

Spoina rozwarta jednostronna wykorzystywana przy połączeniach elementów cylindrycznych lub profili zamkniętych.

---

Wymagane dane wejściowe komendy

Typ rowka (Groove Type)

Definiuje geometrię przygotowania spoiny. Wybrany typ wpływa na dostępne parametry technologiczne, takie jak:

• kąt rowka,

• głębokość,

• szczelina graniowa,

• promienie przejścia,

• wysokość nadlewu.

Nieprawidłowy dobór typu rowka może prowadzić do błędnej reprezentacji technologii spawania lub problemów podczas generowania bryły spoiny.

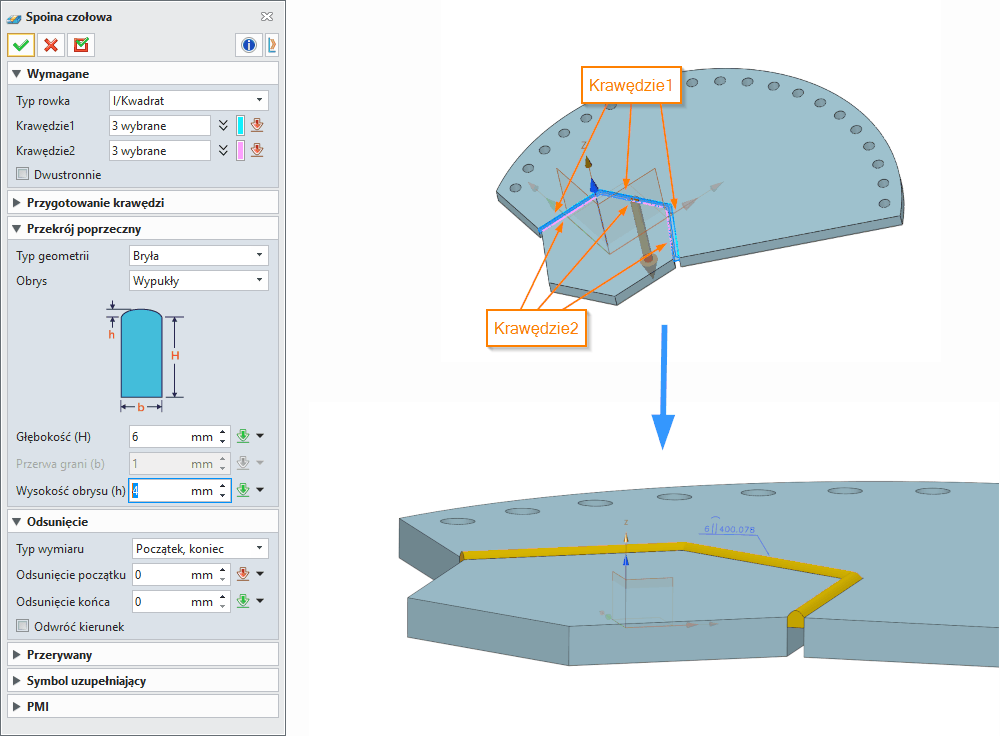

Krawędzie 1 / Krawędzie 2 (Edges 1 / Edges 2)

Użytkownik wskazuje przecinające się lub stykające krawędzie elementów konstrukcyjnych.

Krawędzie powinny:

• posiadać poprawną ciągłość topologiczną,

• należeć do kompatybilnych powierzchni,

• tworzyć logiczne złącze technologiczne.

Najczęstsze problemy:

• brak rzeczywistego przecięcia,

• szczeliny geometryczne,

• błędnie przygotowane fazowania,

• nieciągłość powierzchni po imporcie STEP/IGES.

Dwustronnie (Two Sided)

Opcja umożliwia utworzenie spoiny po obu stronach połączenia.

Po aktywacji wymagane jest wskazanie dodatkowych grup krawędzi. Rozwiązanie stosowane jest przy:

• grubych materiałach,

• połączeniach pełnoprzetopowych,

• konstrukcjach wysokowytrzymałościowych.

---

Opcjonalne dane wejściowe komendy

Przygotowanie krawędzi (Edge Prep)

Krawędzie przetworzone / nieprzetworzone (Processed / Unprocessed)

Opcja określa sposób interpretacji przygotowania geometrii.

Obriobione (Processed)

Zakłada, że wskazane powierzchnie zostały już technologicznie przygotowane pod spawanie.

Nieobrobione (Unprocessed)

System interpretuje krawędzie jako nieobrobione.

Opcja ma istotny wpływ na położenie i objętość generowanej spoiny.

Dopasuj sąsiednią powierzchnię (Fit the adjacent surface)

Pozwala wykorzystać sąsiednią ścianę jako powierzchnię odniesienia dla geometrii spoiny.

Przydatne przy:

• nieregularnych przekrojach,

• połączeniach rurowych,

• konstrukcjach hybrydowych.

---

Przekrój poprzeczny (Cross Section)

Typ geometrii (Geometry Type)

Powierzchnia (Surface)

Tworzy reprezentację powierzchniową.

Linia (Light)

Generuje uproszczoną geometrię lekką, zoptymalizowaną pod wydajność dużych złożeń.

Bryła (Solid)

Tworzy pełną bryłę spoiny wykorzystywaną m.in. w analizach objętościowych oraz dokumentacji technologicznej.

Obrys (Contour)

Definiuje wykończenie spoiny.

Dostępne typy:

• None

• Płaski (Flat)

• Wypukły (Convex)

• Wkłęsły (Concave)

Opcja wpływa zarówno na wygląd modelu, jak i symbolikę spawalniczą PMI.

Kąt (Angle α)

Określa rozwartość rowka spawalniczego.

Zbyt mały kąt może utrudniać wykonanie spoiny, natomiast zbyt duży zwiększa ilość materiału dodatkowego.

Głębokość (Depth S)

Definiuje głębokość rowka lub przetopu.

Szczelina graniowa (Root Gap b)

Określa odstęp pomiędzy elementami przed wykonaniem spoiny.

Parametr ma kluczowe znaczenie dla:

• jakości przetopu,

• odkształceń,

• ilości materiału dodatkowego.

Wysokość obrysu (Contour Height h)

Definiuje wysokość nadlewu spoiny.

---

Odsunięcie i kierunek (Offset and Toggle)

Typ wymiarowania (Dimension Type)

Początek, koniec (Start, End)

Pozwala określić przesunięcie początku i końca spoiny.

Początek, długość (Start, Length)

Definiuje pozycję startową oraz długość spoiny.

Odwróć kierunek (Reverse Direction)

Zmienia orientację przebiegu spoiny względem wskazanych krawędzi.

Opcja jest szczególnie istotna przy:

• spoinach przerywanych,

• połączeniach wielosegmentowych,

• niestandardowych przebiegach geometrii.

---

Ustawienia spoin przerywanych (Intermittent Settings)

Utwórz spoinę przerywaną (Create Intermittent Weld)

Aktywuje generowanie segmentowych odcinków spoiny.

Spoina naprzemienna (Staggered Intermittent Weld)

Tworzy przesunięte segmenty po przeciwnych stronach połączenia.

Metody definiowania

• Liczba, Długość (Number, Length)

• Liczba, Przerwa (Number, Gap)

• Długość, Przerwa (Length, Gap)

Pozwalają kontrolować:

• ilość segmentów,

• długość odcinków,

• odstępy technologiczne.

Rozwiązanie stosowane jest dla:

• redukcji odkształceń,

• zmniejszenia masy konstrukcji,

• optymalizacji czasu spawania.

---

Symbol uzupełniający (Supplementary Symbol)

Wykończenie (Finish)

Definiuje metodę obróbki końcowej spoiny:

• Dłutowanie (Chipping)
• Szlifowanie (Grinding)
• Kucie (Hammering)
• Obróbka skrawaniem (Machining)
• Walcowanie (Rolling)

Opcje te wpływają głównie na dokumentację technologiczną i symbole spawalnicze.

Spoiny wielostronne (Multi-side Welds)

Dostępne warianty:

• Dookoła (All around)

• Trójstronna (Three sides)

Spawanie montażowe (Field Weld)

Oznacza spoinę wykonywaną poza warsztatem produkcyjnym.

Rozwidlenie, Specyfikacja procesu (Tail / Tail Type / Text)

Pozwalają rozszerzyć symbol spawalniczy o dodatkowe informacje technologiczne, normy lub opisy procesu.

---

Ustawienia PMI

Przypisz PMI (Assign PMI)

Automatycznie generuje oznaczenia spawalnicze PMI w modelu 3D.

Odniesienie (Align Plane)

Definiuje płaszczyznę orientacji symbolu.

Linia bazowa (Base Line)

Określa sposób wyświetlania linii odniesienia.

Ustawienia ukrywania (Blank Settings)

Pozwala ukrywać wybrane elementy oznaczeń:

• głębokość,

• kąt rowka,

• szczelinę graniową,

• długość spoiny,

• kontur,

• oznaczenia dodatkowe.

Opcja ta jest niezwykle przydatna przy dostosowywaniu dokumentacji do różnych norm produkcyjnych.

---

Funkcje dodatkowe, opcje, ustawienia komendy

Komenda Spoina czołowa posiada rozbudowany mechanizm generowania geometrii technologicznej oraz integracji z dokumentacją produkcyjną.

Najważniejsze funkcje dodatkowe:

• obsługa wielu typów rowków zgodnych z normami spawalniczymi,

• możliwość generowania spoin powierzchniowych i bryłowych,

• obsługa spoin ciągłych oraz przerywanych,

• integracja z PMI,

• automatyczne generowanie symboliki spawalniczej,

• wsparcie dla konstrukcji rurowych,

• możliwość definiowania obróbki końcowej spoin,

• obsługa połączeń wielostronnych.

Ograniczenia:

• geometria wymaga poprawnych przecięć topologicznych,

• importowane modele STEP mogą wymagać wcześniejszego healingu,

• błędne przygotowanie fazowań może uniemożliwić utworzenie bryły spoiny.

Komenda dobrze współpracuje z:

• Przycinanie (Trim)
• Człon konstrukcyjny (Structural Member)
• Wspornik (Gusset)
• Spoina pachwinowa (Fillet Weld)
• Ścieg spoiny (Weld Bead)

---

Tipsy i tricki

1. Przy dużych złożeniach warto używać trybu Light, który znacząco zmniejsza obciążenie modelu.

2. Dla importowanych modeli STEP przed tworzeniem spoin należy wykonać naprawę topologii i scalenie powierzchni.

3. Spoiny bryłowe najlepiej stosować wyłącznie tam, gdzie wymagane są analizy MES lub realistyczna dokumentacja technologiczna.

4. Przy spoinach typu V i U należy zachować realistyczne kąty rowka zgodne z technologią produkcji.

5. Spoiny przerywane pozwalają ograniczyć odkształcenia cieplne konstrukcji.

6. Opcja Fit the adjacent surface jest bardzo przydatna przy spawaniu profili rurowych i konstrukcji przestrzennych.

7. Dla dokumentacji warsztatowej warto korzystać z automatycznego PMI zamiast ręcznego tworzenia oznaczeń.

---

Synonimy komendy w popularnych programach CAD 3D

• Spoina rowkowa (Groove Weld)
• Spoina czołowa (Butt Weld)
• Rowek spawalniczy (Weld Groove)
• Złącze rowkowe (Groove Joint)
• Ukosowanie krawędzi do spawania (Edge Weld Preparation)
• Cecha złącza spawanego (Weld Joint Feature)
• Ścieg spoiny w rowku (Weld Bead Groove)
• Spawanie rowkowe (Groove Welding)

---

Tabela porównawcza

Program	Nazwa komendy PL	Nazwa komendy EN	Krótki opis
A	Spoina rowkowa	Groove Weld	Symboliczne modelowanie połączeń spawanych
S	Spoina rowkowa	Groove Weld	Zaawansowane spoiny konstrukcyjne i dokumentacja
I	Spoina czołowa	Groove Weld	Modelowanie spoin technologicznych
3	Spoina	Weld Bead	Uproszczone modelowanie połączeń spawanych
U	Połączenie spawane	Weld Joint	Rozwiązania głównie wizualne
B	Spoina	Weld Modifier	Operacje łączenia geometrii siatkowej
O	Spoina rowkowa	Groove Weld	Funkcje konstrukcji spawanych w chmurze
E	Spoina czołowa	Groove Weld	Narzędzia dokumentacji i modeli spawanych
A	Spoina	Weld Feature	Podstawowe funkcje konstrukcji spawanych
G	Spoina	Weld Symbol	Głównie oznaczenia dokumentacyjne
N	Spoina rowkowa	Groove Weld	Zaawansowane modelowanie produkcyjne
C	Spoina czołowa	Groove Weld	Integracja z produkcją i MES
C	Spoina technologiczna	Weld Design	Profesjonalne projektowanie konstrukcji spawanych
F	Spoina	Weld Feature	Podstawowe modelowanie spoin w środowisku open source

Przykładowy workflow pracy z komendą

Poniższy schemat przedstawia typowy proces projektowania połączenia spawanego czołowego w ZW3D, od przygotowania geometrii po finalną dokumentację.

Krok 1 — Przygotowanie modelu konstrukcyjnego

Przed rozpoczęciem pracy z komendą Spoina czołowa należy upewnić się, że elementy konstrukcyjne są poprawnie przygotowane:

1. Import lub tworzenie brył — elementy do połączenia muszą być zamkniętymi bryłami (solids) z poprawną topologią
2. Naprawa geometrii — dla modeli importowanych z zewnętrznych formatów (STEP, IGES) zaleca się wykonanie operacji Heal w celu usunięcia nieciągłości powierzchni
3. Wyrównanie krawędzi — krawędzie połączenia muszą być ze sobą zgodne geometrycznie; w przypadku szczelin należy użyć operacji Trim lub Extend
4. Przygotowanie fazowań — jeśli wymagane jest ukosowanie krawędzi, należy wykonać je przed utworzeniem spoiny (operacja Bevel lub ręczne przycinanie)

Krok 2 — Wyznaczenie strefy połączenia

1. Uruchom komendę Konstrukcje Spawane → Spoina czołowa (Weldments Toolbar → Groove Weld)
2. W panelu parametrów wybierz odpowiedni typ rowka (I, V, U, Bevel, J, Flared V, Flared Bevel)
3. Wskaż Krawędź 1 i Krawędź 2 — zaznacz krawędzie elementów, które mają zostać połączone
4. Jeśli połączenie wymaga spoiny dwustronnej, aktywuj opcję Two Sided i wskaż dodatkowe krawędzie po drugiej stronie

Krok 3 — Konfiguracja parametrów technologicznych

1. Ustaw kąt rowka (Angle α) zgodnie z normą dla wybranego typu połączenia (dla typu V typowo 60°–90°)
2. Zdefiniuj głębokość przetopu (Depth S) — określa, jak głęboko spoina ma penetrować materiał
3. Ustaw szczelinę graniową (Root Gap b) — odstęp między elementami przed spawaniem (zwykle 1–3 mm dla cienkich materiałów, 3–6 mm dla grubszych)
4. Wybierz typ geometrii spoiny:
   • Surface — dla wizualizacji i dokumentacji 2D
   • Light — dla dużych złożeni z ograniczoną wydajnością
   • Solid — dla analiz MES i realistycznej dokumentacji technologicznej

Krok 4 — Konfiguracja obrysu i wykończenia

1. Wybierz typ obrysu (Contour):
   • Płaski (Flat) — spoina płaska, wymagana przy obróbce mechanicznej
   • Wypukły (Convex) — spoina wypukła, typowa dla spoin widocznych
   • Wklęsły (Concave) — spoina wklęsła, zmniejszająca strefę wpływu ciepła
2. Ustaw wysokość nadlewu (Contour Height h) — zazwyczaj 2–5 mm w zależności od grubości materiału

Krok 5 — Konfiguracja spoiny przerywanej (opcjonalnie)

Jeśli projekt wymaga spoiny przerywanej:

1. Aktywuj opcję Utwórz spoinę przerywaną (Create Intermittent Weld)
2. Wybierz metodę definiowania:
   • Liczba, Długość (Number, Length) — liczba segmentów i ich długość
   • Liczba, Przerwa (Number, Gap) — liczba segmentów i odstęp między nimi
   • Długość, Przerwa (Length, Gap) — długość segmentu i odstęp
3. Dla spoin naprzemiennych aktywuj Spoina przerywana naprzemienna (Staggered Intermittent Weld)

Krok 6 — Konfiguracja symboliki PMI

1. Aktywuj opcję Ustaw PMI (Assign PMI) — automatyczne generowanie oznaczeń w modelu 3D
2. Ustaw Płaszczyznę odniesienia (Align Plane) — płaszczyznę orientacji symbolu
3. Dostosuj Linię bazową (Base Line) — sposób wyświetlania linii odniesienia
4. W Ukrywaniu ustawień (Blank Settings) ukryj niepotrzebne elementy oznaczeń zgodnie z wymaganiami normy

Krok 7 — Weryfikacja i eksport

1. Sprawdź poprawność geometrii spoiny w widoku 3D
2. Wykonaj analizę objętościową (jeśli użyto trybu Solid)
3. Wyeksportuj dokumentację technologiczną z automatycznie wygenerowanymi symbolami PMI
4. Przygotuj rysunki wykonawcze z widokami spoin

---

Zastosowania w przemyśle

Komenda Spoina czołowa w ZW3D znajduje zastosowanie w wielu sektorach przemysłowych, gdzie wymagana jest precyzyjna kontrola geometrii połączeń spawanych.

Przemysł ciężki i konstrukcje stalowe

W budownictwie przemysłowym i konstrukcjach stalowych spoiny czołowe są kluczowe dla:

• Ramy hal przemysłowych — połączenia słupów i belek nośnych wymagające pełnego przetopu
• Mostów i wiaduktów — połączenia elementów konstrukcji stalowych o dużych przekrojach
• Wież ciśnień i antenowych — połączenia rurowe typu Flared V/Flared Bevel
• Platform wiertniczych — połączenia o wysokiej wytrzymałości w warunkach morskich

W ZW3D projektanci wykorzystują tryb Solid do generowania brył spoin, które następnie poddawane są analizie MES w celu weryfikacji wytrzymałości połączeń.

Przemysł energetyczny i zbiornikowy

W sektorze energetycznym spoiny czołowe są stosowane w:

• Zbiornikach ciśnieniowych — połączenia ścianek cylindrycznych i dachów zbiorników
• Rurociągach przemysłowych — połączenia odcinków rur o dużych średnicach
• Reaktorach i wymiennikach ciepła — połączenia wymagające pełnej szczelności
• Elektrowniach — konstrukcje chłodnicze i systemy dystrybucji

Dla tych zastosowań ZW3D oferuje opcję Dwustronną (Two Sided) oraz zaawansowane ustawienia Przerwy (Root Gap), umożliwiające precyzyjne modelowanie spoin dla elementów ciśnieniowych.

Przemysł maszynowy i automotive

W produkcji maszyn i pojazdów spoiny czołowe znajdują zastosowanie w:

• Ramach maszyn przemysłowych — połączenia profili konstrukcyjnych
• Podwoziach pojazdów specjalistycznych — połączenia ram nośnych
• Wózkach widłowych i dźwigach — połączenia o wysokiej wytrzymałości
• Pojazdach kolejowych — konstrukcje wagonów i lokomotyw

ZW3D wspiera te zastosowania poprzez integrację z modułami Człony konstrukcyjne (Structural Member) oraz automatyczne generowanie symboliki PMI zgodnej z normami przemysłowymi.

Przemysł morski i okrętowy

W budownictwie morskim spoiny czołowe są stosowane w:

• Kadłubach statków — połączenia blach kadłubowych
• Konstrukcjach offshore — platformy wiertnicze i generatory wiatrowe
• Łodziach i jachtach — połączenia elementów konstrukcyjnych
• Systemach rurociągów morskich — połączenia rur podwodnych

Dla tych zastosowań ZW3D oferuje opcję Fit the adjacent surface, która pozwala na precyzyjne dopasowanie geometrii spoiny do zakrzywionych powierzchni kadłubów.

Przemysł spożywczy i farmaceutyczny

W przemyśle wymagającym higienicznych powierzchni spoiny czołowe są stosowane w:

• Zbiornikach technologicznych — połączenia ścianek zbiorników do przechowywania żywności
• Linii produkcyjnych — konstrukcje nośne linii produkcyjnych
• Reaktorach biologicznych — połączenia wymagające gładkich powierzchni wewnętrznych

W tych zastosowaniach ZW3D umożliwia konfigurację obrysu spoiny na Concave lub Flat, co zapewnia łatwe czyszczenie i zgodność z normami higienicznymi.

Przemysł energetyki odnawialnej

W sektorze OZE spoiny czołowe są stosowane w:

• Turbinach wiatrowych — konstrukcje wież i fundamentów
• Panelach słonecznych — konstrukcje nośne instalacji fotowoltaicznych
• Elektrowniach wodnych — konstrukcje turbin i systemów hydraulicznych

ZW3D wspiera te zastosowania poprzez tryb Light, który pozwala na efektywne modelowanie dużych struktur bez obciążania systemu.

---

Porównanie podejść do workflow w różnych programach CAD
