Wspornik

Umożliwia wstawienie poprzecznego wzmocnienia pomiędzy ścianami.

Konstrukcje spawane > Spoina

Wspornik (Gusset)

Komenda Wspornik (Gusset) w systemie ZW3D służy do tworzenia elementów wzmacniających pomiędzy przecinającymi się członami konstrukcyjnymi w środowisku konstrukcji spawanych. Narzędzie pozwala generować płytki usztywniające w narożach profili stalowych, ram, konstrukcji rurowych oraz szkieletów mechanicznych, zwiększając sztywność i odporność konstrukcji na odkształcenia oraz obciążenia dynamiczne.
Funkcja znajduje się w środowisku:
Weldments Toolbar → Gusset
Wsporniki są szczególnie przydatne podczas projektowania:

• ram spawanych,

• konstrukcji maszyn,

• stojaków przemysłowych,

• przyrządów technologicznych,

• konstrukcji nośnych,

• obudów i szkieletów stalowych.

Komenda działa wyłącznie na przecinających się ścianach płaskich elementów konstrukcyjnych. Wspornik tworzony jest jako osobny element bryłowy, zachowujący relacje geometryczne względem członów konstrukcyjnych.

---

Metody i opcje działania komendy

ZW3D umożliwia tworzenie dwóch podstawowych typów wsporników:

• Wielokątny (Polygonal)
  Pozwala tworzyć bardziej rozbudowane geometrie usztywnień o kontrolowanym przebiegu krawędzi. Typ ten sprawdza się przy większych konstrukcjach oraz wtedy, gdy wymagane jest lepsze rozłożenie naprężeń.

• Trójkątny (Triangular)
  Najczęściej stosowany wariant techniczny. Tworzy klasyczny wspornik narożny pomiędzy dwoma profilami. Jest prostszy technologicznie i szybszy do wykonania podczas produkcji.

Dodatkowo użytkownik może definiować geometrię wspornika za pomocą:

• odległości,

• kąta,

• fazowania,

• przesunięcia,

• sposobu grubości materiału.

Pozwala to dostosować wspornik zarówno do wymagań wytrzymałościowych, jak i technologii wykonania.

---

Wymagane dane wejściowe komendy

1sza ściana (1st face)

Należy wskazać pierwszą płaską ścianę konstrukcji uczestniczącą w utworzeniu wspornika.
Ściana musi:

• być planarnej geometrii,

• należeć do członu konstrukcyjnego,

• przecinać się z drugą wskazaną ścianą.

Typowym błędem użytkownika jest wskazanie powierzchni zaokrąglonych lub ścian, które nie mają wspólnego naroża geometrycznego.

---

2ga ściana (2nd face)

Wskazanie drugiej ściany definiującej naroże wspornika.
Obie ściany tworzą lokalny układ odniesienia wykorzystywany do generowania:

• konturu wspornika,

• kierunku odsunięcia,

• orientacji grubości,

• położenia faz.

Nieprawidłowo dobrane ściany mogą powodować:

• odwrócenie geometrii,

• błędną orientację wspornika,

• nieudane generowanie bryły.

---

Opcjonalne dane wejściowe komendy

d1

Określa długość wspornika na pierwszej ścianie.
Parametr wpływa bezpośrednio na:

• powierzchnię styku,

• długość usztywnienia,

• sztywność połączenia.

Większa wartość d1 zwykle poprawia wytrzymałość konstrukcji, ale zwiększa masę elementu.

---

d2

Definiuje długość wspornika na drugiej ścianie.
Może być różna od d1, co pozwala tworzyć asymetryczne wsporniki dopasowane do rzeczywistego układu obciążeń.

---

d3

Określa dodatkowy wymiar kontrolujący geometrię naroża wspornika.
Wpływa na:

• szerokość centralnej części,

• przebieg krawędzi,

• kształt wielokątny lub trójkątny.

---

Odległość (Distance)

Tryb definiowania geometrii wspornika poprzez wartość liniową d4.
Pozwala precyzyjnie określić:

• położenie naroża,

• długość ścięcia,

• proporcje wspornika.

Rozwiązanie preferowane w konstrukcjach technologicznych oraz dokumentacji produkcyjnej.

---

Kąt (Angle)

Alternatywny sposób definiowania geometrii poprzez wartość kąta.
Tryb ten jest wygodny podczas:

• projektowania konstrukcji pod kątem wytrzymałościowym,

• kontroli przebiegu naprężeń,

• dostosowywania wsporników do nietypowych profili.

---

Faza (Chamfer)

Aktywuje możliwość utworzenia fazowania naroża wspornika.
Fazowanie pozwala:

• ograniczyć koncentrację naprężeń,

• zmniejszyć masę,

• poprawić estetykę modelu,

• ułatwić spawanie.

---

d5

Definiuje długość fazy na pierwszej ścianie wspornika.
Wpływa na rozmiar obcięcia naroża.

---

d6

Kontroluje drugi wymiar fazy.
W połączeniu z d5 określa końcowy kształt sfazowania.

---

a2

Pozwala definiować fazę za pomocą kąta zamiast odległości liniowej.
Przydatne podczas projektowania zgodnego z normami technologicznymi.

---

Grubość (Thickness)

Definiuje grubość wspornika.
ZW3D umożliwia kilka metod rozmieszczenia materiału:

• Wewnętrzny (Inner) – materiał rozwijany do wewnątrz,

• Wspólne (Both) – materiał symetryczny względem płaszczyzny,

• Jednostronnie (Side) – materiał jednostronny.

Dobór sposobu grubości ma znaczenie dla:

• kolizji,

• spoin,

• montażu,

• dokumentacji warsztatowej.

---

Pozycja (Location)

Pozwala określić lokalizację wspornika względem członu konstrukcyjnego.
Wspornik może zostać umieszczony:

• na początku,

• w środku,

• na końcu połączenia.

---

Przesunięcie (Offset)

Umożliwia odsunięcie wspornika od naroża konstrukcji.
Opcja jest używana między innymi gdy:

• występują spoiny pachwinowe,

• wymagany jest luz montażowy,

• wspornik nie może kolidować z innymi elementami.

---

Funkcje dodatkowe, opcje, ustawienia komendy

Komenda automatycznie analizuje geometrię przecięcia pomiędzy wskazanymi członami konstrukcyjnymi. Dzięki temu wspornik zachowuje poprawną orientację nawet po zmianie wymiarów profili.

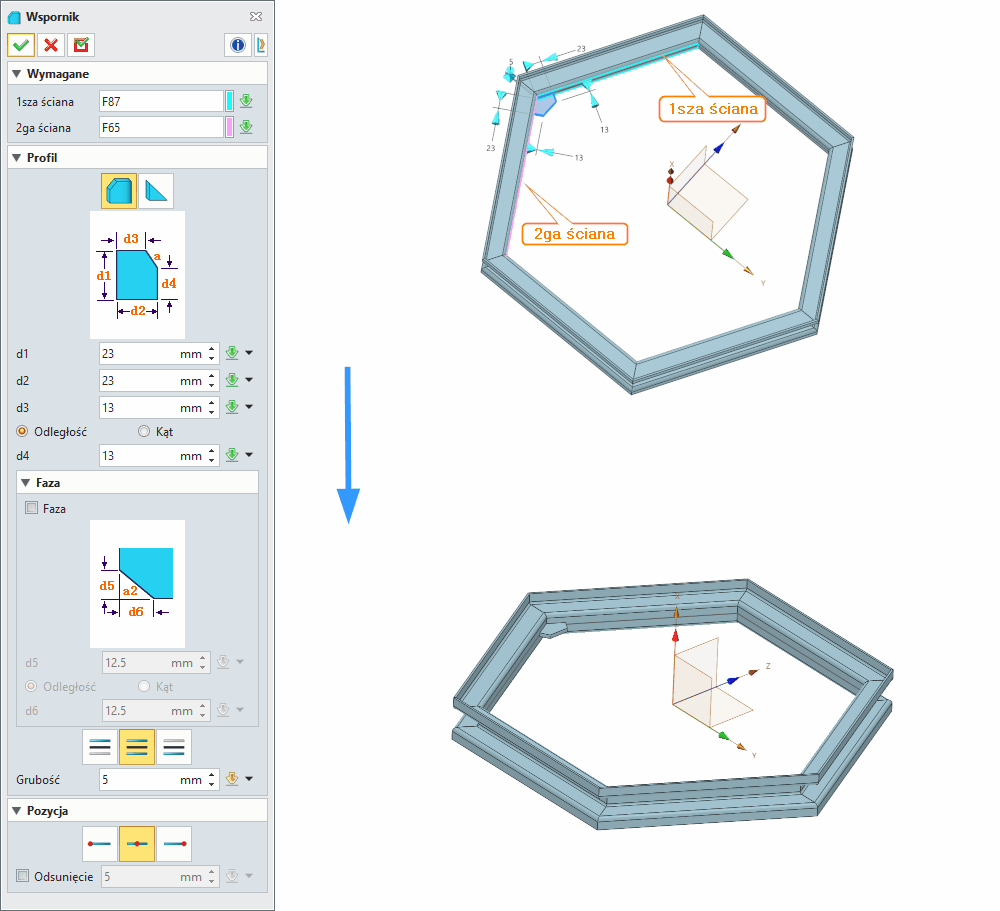

Na podstawie interfejsu widocznego na grafice można zauważyć dodatkowe funkcjonalności:

• przełączanie pomiędzy typem wspornika,

• wybór definiowania geometrii przez odległość lub kąt,

• aktywację fazowania,

• sterowanie kierunkiem grubości,

• dynamiczny podgląd geometrii,

• kontrolę przesunięcia względem naroża,

• parametryczne sterowanie wymiarami.

Wspornik działa najlepiej w środowisku konstrukcji spawanych opartych na profilach generowanych komendą Człony konstrukcyjne (Structural Member). Narzędzie może współpracować z:

• przycinaniem profili (Trim),

• wydłużaniem członów,

• operacjami spawania,

• dokumentacją warsztatową.

Ograniczeniem komendy jest konieczność użycia ścian planarnych. Powierzchnie krzywoliniowe nie są obsługiwane.

---

Przykładowy workflow

Proces tworzenia wsporników w ZW3D przebiega według następujących kroków:

Krok 1 — Przygotowanie członów konstrukcyjnych
Użytkownik tworzy lub importuje człony konstrukcyjne (profile stalowe, rury, kształtowniki) wykorzystując komendę Structural Member. Należy upewnić się, że profile są odpowiednio przycięte i połączone w narożach, tworząc zamkniętą ramę lub strukturę.

Krok 2 — Wyznaczenie miejsc instalacji wsporników
Na podstawie analizy obciążeń i wymagań wytrzymałościowych użytkownik identyfikuje miejsca, w których wymagane są elementy wzmacniające. Zazwyczaj są to naroża, gdzie przecinają się dwa lub więcej członów konstrukcyjnych.

Krok 3 — Uruchomienie komendy Wspornik
Użytkownik wybiera narzędzie z paska narzędziowego Konstrukcje spawane (Weldments Toolbar) → Wspornik (Gusset). Po aktywacji komendy system oczekuje na wskazanie dwóch ścian do utworzenia wspornika.

Krok 4 — Wskazanie ścian i konfiguracja parametrów
Należy kliknąć pierwszą ścianę (1st face), a następnie drugą ścianę (2nd face). Po wskazaniu ścian otwiera się panel konfiguracyjny, gdzie użytkownik ustawia:

• Typ wspornika (trójkątny lub wielokątny)
• Wymiary d1, d2, d3
• Grubość materiału i sposób jego rozmieszczenia
• Opcjonalnie: fazowanie, przesunięcie, pozycję

Krok 5 — Weryfikacja i finalizacja
Przed zatwierdzeniem zaleca się wizualną weryfikację geometrii wspornika. Należy sprawdzić, czy nie występują kolizje z innymi elementami konstrukcji oraz czy geometria jest poprawna. Po akceptacji wspornik zostaje dodany do drzewa modelu jako osobny element bryłowy.

Krok 6 — Dokumentacja i modyfikacje
Wspornik można edytować w dowolnym momencie poprzez modyfikację parametrów w drzewie modelu. Zmiany wymiarów profili automatycznie aktualizują geometrię wspornika, zachowując jego poprawne położenie.

---

Zastosowania w przemyśle

Komenda Wspornik znajduje szerokie zastosowanie w wielu sektorach przemysłowych, gdzie wymagana jest wysoka wytrzymałość konstrukcji stalowych:

Budownictwo przemysłowe i magazynowe
Wsporniki są nieodzowne przy projektowaniu hal magazynowych, centrów logistycznych oraz obiektów sportowych o dużych rozpiętościach. Elementy wzmacniające zapewniają stabilność ram nośnych i kratownic dachowych, szczególnie w miejscach poddawanych dynamicznym obciążeniom wiatrowym i śniegowym.

Infrastruktura drogowa i kolejowa
W konstrukcjach mostowych, wiaduktach, estakadach oraz kładkach pieszych wsporniki wzmacniają połączenia słupów podporowych z belkami nośnymi. Zastosowanie wsporników wielokątnych pozwala na lepsze rozłożenie naprężeń w miejscach krytycznych konstrukcji.

Przemysł energetyczny
W sektorze energetycznym wsporniki stosuje się przy budowie konstrukcji turbin wiatrowych, fundamentów pod urządzenia technologiczne oraz ram wsporczych dla instalacji solarnych i fotowoltaicznych. Elementy te muszą wytrzymać ekstremalne warunki atmosferyczne i długoterminowe obciążenia.

Branża stoczniowa i offshore
W przemyśle morskim wsporniki wzmacniają kadłuby statków, platformy wydobywcze oraz konstrukcje podwodne. Ze względu na narażenie na ekstremalne warunki eksploatacji, wymagane są precyzyjne parametry geometryczne i możliwość zastosowania fazowania dla redukcji koncentracji naprężeń.

Mała architektura i infrastruktura miejska
Wsporniki znajdują zastosowanie przy projektowaniu barierek, balustrad, ogrodzeń, wiat przystankowych oraz konstrukcji reklamowych. W sektorze miejskim tworzy się również konstrukcje nośne tablic informacyjnych, latarni ulicznych oraz wiat rowerowych.

Architektura użytkowa
Coraz częściej wsporniki stosuje się w architekturze użytkowej, gdzie tworzy się designerskie pergole, zadaszenia tarasowe oraz ramy dla nowoczesnych szklanych fasad. Wymagania dotyczące spawania konstrukcji stalowych różnią się w zależności od przeznaczenia obiektu.

Przemysł maszynowy i przyrządy technologiczne
W produkcji maszyn przemysłowych wsporniki wzmacniają stoły robocze, ramy maszyn, stojaki przemysłowe oraz przyrządy technologiczne. Elementy te muszą zapewnić sztywność konstrukcji podczas pracy z obciążeniami dynamicznymi.

Konstrukcje specjalistyczne
Wsporniki znajdują zastosowanie w konstrukcjach wsporczych dla znaków drogowych VMS, konstrukcjach kratownicowych, wysięgnikach bocznych oraz konstrukcjach bramowych. Wymagania dotyczące bezpieczeństwa i wytrzymałości są szczególnie rygorystyczne w przypadku konstrukcji bezpiecznych zgodnych z normami PN-EN 12767.

---

Tipsy i tricki

1. Przy dużych konstrukcjach warto najpierw wykonać przycinanie naroży profili, a dopiero później dodawać wsporniki.

2. Wsporniki wielokątne lepiej rozkładają naprężenia w konstrukcjach poddawanych obciążeniom dynamicznym.

3. Zbyt duża grubość wspornika może powodować problemy podczas generowania spoin i dokumentacji produkcyjnej.

4. Użycie fazowania zmniejsza koncentrację naprężeń w narożach oraz poprawia estetykę modelu.

5. Opcja Offset jest szczególnie przydatna przy konstrukcjach spawanych wymagających zachowania szczeliny technologicznej.

6. Symetryczny tryb grubości (Both) ułatwia zachowanie osiowości konstrukcji.

7. Przy importowanych modelach STEP warto wcześniej sprawdzić poprawność przecięć ścian, ponieważ niewielkie błędy topologiczne mogą uniemożliwić utworzenie wspornika.

---
