Ścieg spoiny

Umożliwia nakładanie spoiny na wybranych krawędziach lub łączących się ścianach.

Konstrukcje spawane → Soina



Ścieg spoiny (Weld Bead)

Komenda Ścieg spoiny (Weld Bead) w module konstrukcji spawanych systemu ZW3D służy do tworzenia geometrycznej reprezentacji spoin pomiędzy elementami konstrukcyjnymi. Narzędzie umożliwia generowanie zarówno spoin ciągłych, jak i przerywanych, bazujących na przecięciach krawędzi lub powierzchni profili konstrukcyjnych. Funkcja ta wykorzystywana jest przede wszystkim podczas modelowania konstrukcji stalowych, ram spawanych, zespołów maszynowych oraz dokumentacji technologicznej wymagającej realistycznego odwzorowania połączeń spawanych.

Narzędzie ma istotne znaczenie nie tylko wizualne, ale również technologiczne. Poprawnie zamodelowane ściegi spoin pozwalają lepiej odwzorować rzeczywistą geometrię konstrukcji, przygotować dokładniejsze dokumentacje warsztatowe oraz zwiększyć czytelność modeli podczas analiz montażowych i kontroli kolizji. Funkcja jest szczególnie przydatna w modelowaniu hybrydowym, projektowaniu konstrukcji spawanych oraz przygotowywaniu modeli produkcyjnych dla branży stalowej i maszynowej.

---

Metody i opcje działania komendy

Komenda oferuje dwa podstawowe sposoby definiowania spoin:

• Tworzenie spoiny na podstawie krawędzi

  Użytkownik wskazuje przecięte krawędzie pomiędzy członami konstrukcyjnymi. Jest to najszybsza metoda przy standardowych profilach konstrukcyjnych oraz typowych połączeniach narożnych.

• Tworzenie spoiny na podstawie przecięcia powierzchni

  Użytkownik wskazuje dwie przecinające się powierzchnie. System automatycznie wyznacza linię przecięcia i buduje wzdłuż niej ścieg spoiny. Metoda ta sprawdza się lepiej w bardziej złożonych połączeniach przestrzennych oraz przy nieregularnych geometriach.

Dodatkowo dostępne są dwa tryby technologiczne:

• Spoina ciągła

  Ścieg tworzony jest na całej długości wskazanego połączenia.

• Spoina przerywana

  System generuje segmenty spoin rozdzielone przerwami technologicznymi. Rozwiązanie to stosowane jest w celu ograniczenia odkształceń cieplnych, zmniejszenia ilości materiału spawalniczego lub zgodności z technologią produkcji.

---

Wymagane dane wejściowe komendy

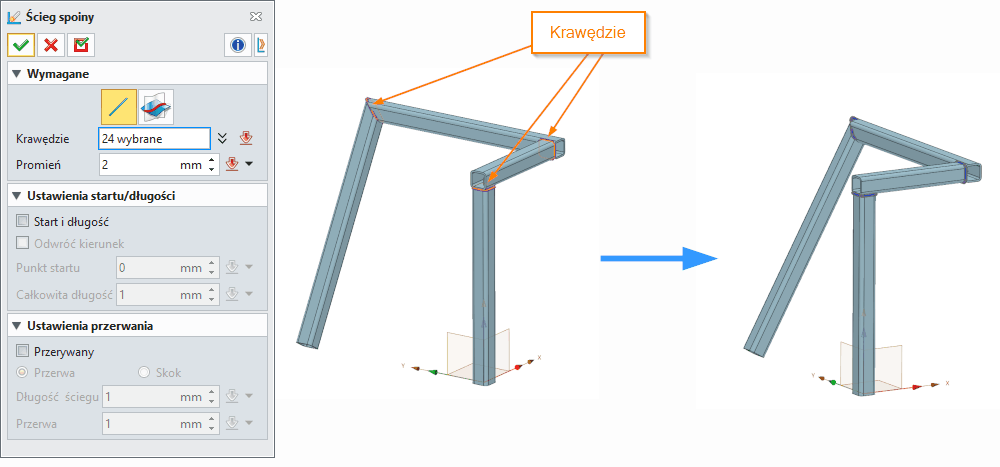

Krawędzie (Edges)

Pozwala wskazać przecięte krawędzie pomiędzy elementami konstrukcyjnymi, na których zostanie wygenerowana spoina.

Poprawne działanie wymaga:

• rzeczywistego przecięcia geometrii,

• ciągłości topologicznej,

• odpowiednio przygotowanych naroży.

Typowe błędy użytkowników:

• wskazanie nieprzecinających się elementów,

• pozostawienie szczelin między profilami,

• próba utworzenia spoiny na krawędziach niebędących wynikiem rzeczywistego kontaktu brył.

---

Pierwsza powierzchnia / Druga powierzchnia (1st/2nd Faces)

Opcja umożliwia definiowanie spoiny poprzez wskazanie dwóch przecinających się powierzchni.

Metoda ta jest szczególnie użyteczna:

• w konstrukcjach rurowych,

• przy nieregularnych profilach,

• w połączeniach przestrzennych,

• podczas pracy z geometrią importowaną STEP/IGES.

Błędy typowe:

• brak przecięcia powierzchni,

• powierzchnie styczne zamiast przecinających się,

• uszkodzona geometria po imporcie.

---

Promień (Radius)

Definiuje wielkość geometryczną ściegu spoiny.

Parametr wpływa bezpośrednio na:

• szerokość spoiny,

• wizualny realizm modelu,

• masę modelu,

• dokładność dokumentacji technologicznej.

Zbyt duży promień może powodować:

• nakładanie geometrii,

• problemy topologiczne,

• błędy regeneracji modelu.

---

Opcjonalne dane wejściowe komendy

Start i długość (Start and Length)

Opcja umożliwia ograniczenie długości ściegu spoiny.

Przydatna podczas:

• tworzenia spoin częściowych,

• odwzorowania rzeczywistej technologii spawania,

• modelowania połączeń lokalnych.

Po aktywacji użytkownik może określić:

• punkt początkowy,

• długość całkowitą spoiny,

• kierunek generowania.

---

Odwrócenie kierunku (Reverse Direction)

Pozwala zmienić kierunek generowania ściegu względem wskazanej geometrii.

Opcja jest szczególnie przydatna:

• przy asymetrycznych połączeniach,

• podczas definiowania spoin częściowych,

• w konstrukcjach wieloelementowych.

---

Punkt startowy (Start Point)

Określa odsunięcie początku spoiny od oryginalnego punktu początkowego.

Stosowane najczęściej:

• przy technologicznych odsunięciach,

• podczas przygotowania spoin przerywanych,

• w celu uniknięcia kolizji.

---

Całkowita długość (Total Length)

Definiuje długość całego ściegu niezależnie od długości dostępnej krawędzi.

Opcja umożliwia:

• kontrolę zakresu spoiny,

• ograniczenie materiału spawalniczego,

• realistyczne odwzorowanie technologii produkcyjnej.

---

Funkcje dodatkowe, opcje, ustawienia komendy

Spoina przerywana (Intermittent)

Opcja umożliwia generowanie segmentowych ściegów spoin.

Stosowana jest w:

• lekkich konstrukcjach stalowych,

• ramach maszyn,

• konstrukcjach podatnych na odkształcenia cieplne.

---

Przerwa (Gap)

Definiuje odstęp pomiędzy kolejnymi segmentami spoiny.

Wpływa na:

• ilość materiału dodatkowego,

• sztywność połączenia,

• odkształcenia cieplne.

---

Długość ściegu (Bead Length)

Określa długość pojedynczego segmentu spoiny przerywanej.

Parametr powinien być dobierany zgodnie z:

• technologią spawania,

• wymaganiami wytrzymałościowymi,

• dokumentacją konstrukcyjną.

---

Podziałka (Pitch)

Definiuje całkowity cykl segmentu spoiny wraz z przerwą.

Pozwala zachować:

• regularność rozmieszczenia,

• zgodność technologiczną,

• powtarzalność produkcji.

---

Automatyczne wyznaczanie przecięć

Podczas wskazywania powierzchni system automatycznie oblicza linię przecięcia. Funkcja ta znacząco przyspiesza modelowanie bardziej złożonych połączeń przestrzennych.

---

Integracja z konstrukcjami spawanymi

Komenda współpracuje bezpośrednio z:

Pozwala to budować kompletne zespoły konstrukcji spawanych w jednym środowisku modelowania.

---

Ograniczenia komendy

Narzędzie może działać niepoprawnie gdy:

• geometria posiada błędy topologiczne,

• profile nie przecinają się fizycznie,

• występują bardzo małe szczeliny,

• model został zaimportowany z niską dokładnością tolerancji.

---

Tipsy i tricki

1. Przy pracy z importowanymi modelami STEP warto wcześniej użyć narzędzi naprawy geometrii, aby uniknąć błędów przecięć powierzchni.

2. W konstrukcjach rurowych lepsze rezultaty zwykle daje metoda wyboru powierzchni zamiast krawędzi.

3. Spoiny przerywane znacząco zmniejszają obciążenie obliczeniowe dużych zespołów konstrukcyjnych.

4. Warto zachować realistyczne wartości promieni spoin — zbyt duże parametry mogą destabilizować topologię modelu.

5. Kolejność pracy w konstrukcjach spawanych najczęściej powinna wyglądać następująco:

   Człon konstrukcyjny (Structural Member)
   Przytnij / Wydłuż (Trim)
   Zaslepka (End Cap)
   Wzmocnienie / Żebro (Gusset)
   Ścieg spoiny (Weld Bead)

6. Przy dokumentacji technologicznej warto stosować częściowe długości spoin zgodne z rzeczywistymi normami wykonawczymi.

7. Dla dużych zespołów zaleca się ograniczenie liczby pełnych spoin ciągłych w celu poprawy wydajności regeneracji modelu.

---

Synonimy komendy w popularnych programach CAD 3D

---

Tabela porównawcza

Program	Nazwa komendy PL	Nazwa komendy EN	Krótki opis
A	Spoina	Weld	Reprezentacja połączeń spawanych w modelu 3D
S	Ścieg spoiny	Weld Bead	Tworzenie geometrycznych spoin konstrukcyjnych
I	Spoina	Weld Bead	Modelowanie spoin w środowisku konstrukcji spawanych
F	Spoina	Weld	Wizualizacja oraz modelowanie połączeń spawanych
U	Spoina	Weld Tools	Łączenie i reprezentacja połączeń krawędziowych
B	Spoina	Weld Modifier	Łączenie geometrii siatkowej
O	Spoina	Weld Bead	Definiowanie połączeń spawanych w zespole
E	Spoina	Weld Bead	Modelowanie ściegów spawalniczych
A	Spoina	Weld	Narzędzia konstrukcji spawanych
G	Spoina	Weld	Modelowanie połączeń konstrukcyjnych
N	Spoina	Weld Assistant	Zaawansowane środowisko technologii spawania
C	Spoina	Weld Feature	Parametryczne modelowanie spoin
C	Spoina	Weld Design	Projektowanie konstrukcji i technologii spawania
F	Spoina	Weld	Podstawowe modelowanie spoin konstrukcyjnych

Przykładowy workflow

Proces tworzenia spoin w ZW3D powinien być przeprowadzony w sposób systematyczny, aby zapewnić poprawność topologiczną i technologiczną modelu. Poniżej przedstawiono typowy schemat pracy:

Krok 1: Przygotowanie geometrii bazowej

• Załaduj lub stwórz elementy konstrukcyjne (profile, blachy, rury)
• Upewnij się, że geometria jest poprawna i elementy się przecinają
• W przypadku importu STEP/IGES wykonaj naprawę geometrii przed kontynuacją

Krok 2: Definicja struktury konstrukcji spawanej

• Użyj komendy Structural Member do tworzenia ramy konstrukcji
• Zastosuj Trim do przycięcia profili do odpowiedniej długości
• Dodaj End Cap jeśli wymagane zamknięcie profili

Krok 3: Dodanie elementów wzmacniających

• Umieść Gusset (wzmocnienia) w miejscach wymagających dodatkowej sztywności
• Upewnij się, że wzmocnienia są poprawnie pozycjonowane względem głównych elementów

Krok 4: Generowanie spoin

• Aktywuj komendę Ścieg spoiny (Weld Bead)
• Wybierz metodę definiowania (krawędzie lub powierzchnie)
• Ustaw parametry technologiczne (typ spoiny, promień, długość)
• Dla spoin przerywanych określ: długość segmentu, przerwę, podziałkę

Krok 5: Weryfikacja i korekta

• Sprawdź poprawność generowania spoin
• Skontroluj ewentualne kolizje geometryczne
• Dostosuj parametry w razie potrzeby

---

Zastosowania w przemyśle

Przemysł stalowy i konstrukcje spawane

• Ramy nośne hal przemysłowych
• Konstrukcje dźwigowe i podnośniki
• Platformy robocze i konstrukcje podłogowe
• Elementy konstrukcyjne budynków przemysłowych

Przemysł maszynowy

• Ramy maszyn produkcyjnych
• Konstrukcje przenośników taśmowych
• Elementy maszyn rolniczych
• Podwozia pojazdów specjalistycznych

Przemysł energetyczny

• Konstrukcje wsporcze dla turbin
• Elementy konstrukcyjne elektrowni
• Ramy dla instalacji solarnych i wiatrowych

Przemysł transportowy

• Konstrukcje naczep i przyczep
• Ramy pojazdów szynowych
• Elementy konstrukcyjne statków
• Konstrukcje mostów i wiaduktów

Przemysł chemiczny i petrochemiczny

• Konstrukcje wsporcze dla rurociągów
• Ramy dla zbiorników ciśnieniowych
• Elementy konstrukcyjne instalacji przemysłowych
