Spoina pachwinowa

Pozwala na utworzenie łączenia spawanego pomiędzy dwoma ścianami ułożonymi pod kątem.

Konstrukcje spawane > Spoina

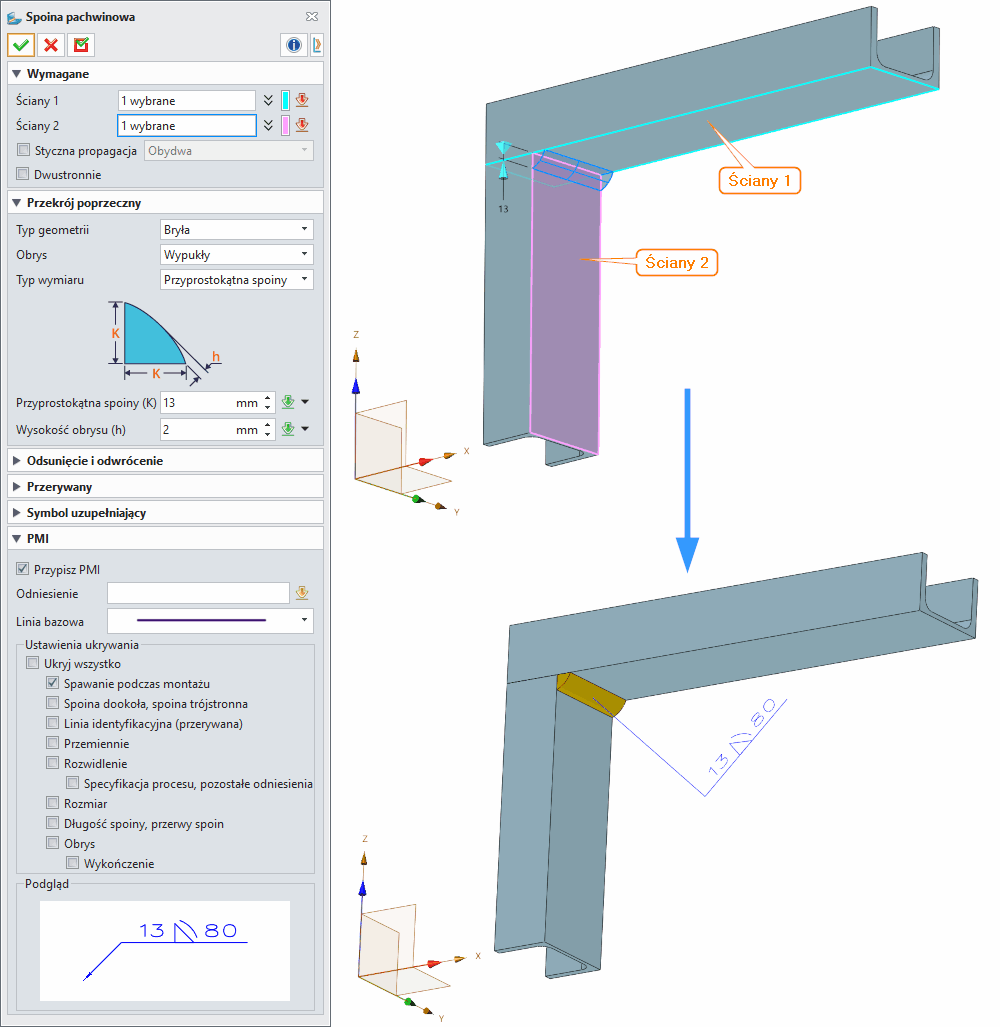

Spoina pachwinowa (Fillet Weld)

Komenda Spoina pachwinowa (Fillet Weld) w module konstrukcji spawanych systemu ZW3D służy do tworzenia spoin wykonywanych wzdłuż przecięcia dwóch bezpośrednio stykających się lub niemal stykających elementów konstrukcyjnych. Jest to jedna z najczęściej wykorzystywanych metod definiowania połączeń spawanych w konstrukcjach stalowych, ramach, wspornikach, profilach zamkniętych oraz zespołach blachowych.

Narzędzie umożliwia zarówno modelowanie rzeczywistej geometrii spoiny 3D, jak i generowanie informacji technologicznych PMI związanych z dokumentacją spawalniczą. Komenda znajduje zastosowanie w projektowaniu konstrukcji nośnych, maszyn przemysłowych, urządzeń spawanych oraz dokumentacji produkcyjnej zgodnej z normami spawalniczymi.

Spoina pachwinowa może być tworzona jako geometria powierzchniowa, uproszczona lekka reprezentacja lub pełna bryła. Dzięki temu możliwe jest zarówno szybkie przygotowanie modeli koncepcyjnych, jak i dokładne odwzorowanie objętości materiału dodatkowego w analizach masowych, MES lub wizualizacjach technologicznych.

---

Metody i opcje działania komendy

Komenda oferuje kilka trybów definiowania spoiny, które wpływają na sposób generowania geometrii oraz dokumentacji.

Typ geometrii (Geometry Type)

Surface

Tworzy powierzchniową reprezentację spoiny. Tryb stosowany głównie w lekkich modelach CAD oraz podczas pracy z dużymi zespołami, gdzie pełna bryła mogłaby obniżyć wydajność.

Light

Generuje uproszczoną reprezentację spoiny bez pełnej topologii bryłowej. Tryb używany przy dokumentacji technologicznej oraz wizualnym oznaczeniu połączeń.

Solid

Tworzy pełną bryłę spoiny pachwinowej. Najczęściej stosowany w analizach masy, przygotowaniu dokumentacji produkcyjnej i symulacjach MES.

---

Typ obrysu spoiny (Contour)

Brak (None)

Brak określonego wykończenia spoiny.

Płaski (Flat)

Spoina o płaskim licu po obróbce.

Wypukły (Convex)

Spoina wypukła, zwiększająca ilość materiału spawalniczego oraz wytrzymałość lokalną.

Wkłęsły (Concave)

Spoina wklęsła, stosowana w miejscach wymagających ograniczenia koncentracji naprężeń.

---

Typ wymiarowania (Dimension Type)

Przyprostokątna spoiny (Weld leg)

Definiowanie spoiny przez długość przyprostokątnej spoiny pachwinowej.

Grubość spoiny (Weld thickness)

Definiowanie spoiny poprzez efektywną grubość gardzieli.

Metoda doboru wymiarowania zależy od norm zakładowych, wymagań technologicznych oraz standardów dokumentacji spawalniczej.

---

Wymagane dane wejściowe komendy

Ściany 1 / Ściany 2 (Faces 1 / Faces 2)

Użytkownik wskazuje dwie przecinające się lub stykające powierzchnie elementów konstrukcyjnych, pomiędzy którymi ma zostać utworzona spoina pachwinowa.

Powierzchnie powinny:

• posiadać poprawną topologię,

• tworzyć logiczne połączenie spawalnicze,

• znajdować się w bezpośrednim kontakcie lub minimalnej odległości technologicznej.

Typowe błędy użytkownika:

• wybór ścian nieprzecinających się,

• wskazanie powierzchni o nieciągłej geometrii,

• próba spawania elementów z błędami topologicznymi po imporcie STEP/IGES.

---

Dwustronnie (Two sided)

Opcja umożliwia wygenerowanie spoin po obu stronach połączenia.

Po aktywacji wymagane jest ponowne wskazanie zestawu ścian dla drugiej strony połączenia. Funkcja ta jest szczególnie przydatna przy:

• połączeniach teowych,

• ramach konstrukcyjnych,

• elementach narażonych na zmienne obciążenia.

---

Propagacja styczna (Tangent propagation)

Rozszerza spoinę na sąsiednie ściany styczne.

Dostępne warianty:

• Ściany 1 (Faces1)

• Ściany 2 (Faces2)

• Obie (Both)

Opcja pozwala automatycznie prowadzić spoinę wzdłuż ciągłych przejść geometrycznych bez konieczności ręcznego wskazywania kolejnych ścian.

Funkcja jest szczególnie istotna przy:

• profilach giętych,

• konstrukcjach rurowych,

• modelach z dużą liczbą połączeń ciągłych.

---

Opcjonalne dane wejściowe komendy

Długość przyprostokątnej (nogi) spoiny (Weld leg K)

Definiuje wielkość spoiny pachwinowej poprzez długość jej nogi.

Parametr wpływa bezpośrednio na:

• wytrzymałość połączenia,

• objętość materiału spawalniczego,

• masę konstrukcji,

• czas wykonania spawania.

---

Wysokość obrysu (Contour height h)

Określa wysokość wypukłości lub wklęsłości lica spoiny.

Parametr ten ma znaczenie technologiczne oraz wytrzymałościowe, szczególnie w analizach zmęczeniowych.

---

Przesunięcia początku i końca (Offset and Toggle)

Umożliwia definiowanie odsunięcia spoiny od początku lub końca krawędzi.

Dostępne metody:

• Start, end

• Start, length

Opcja jest wykorzystywana przy:

• pozostawianiu szczelin montażowych,

• unikaniu kolizji technologicznych,

• przygotowaniu miejsca pod dalszą obróbkę.

---

Spoina przerywana (Intermittent Weld)

Pozwala tworzyć spoiny segmentowe zamiast ciągłych.

Dostępne tryby definiowania:

• liczba + długość,

• liczba + odstęp,

• długość + odstęp.

Opcja znacząco redukuje:

• ilość materiału,

• odkształcenia cieplne,

• czas spawania.

---

Spoina naprzemienna (Staggered intermittent weld)

Tworzy naprzemienny układ segmentów spoiny po przeciwnych stronach elementu.

Rozwiązanie często stosowane w konstrukcjach cienkościennych.

---

Funkcje dodatkowe, opcje, ustawienia komendy

Wykończenie spoiny (Finish)

Możliwe metody:

Opcje te wpływają głównie na dokumentację PMI oraz oznaczenia technologiczne.

---

Spoina dookoła (All around)

Dodaje symbol spoiny wykonywanej wokół całego obwodu elementu.

---

Spoina trójstronna (Three sides)

Definiuje spawanie po trzech stronach połączenia.

---

Spawanie montażowe (Field weld)

Oznacza spoinę wykonywaną poza zakładem produkcyjnym — najczęściej podczas montażu konstrukcji.

---

Tail

Dodaje ogon symbolu spawalniczego umożliwiający umieszczanie dodatkowych informacji technologicznych.

---

PMI — automatyczne oznaczenia spawalnicze

Opcja Assign PMI umożliwia automatyczne generowanie symboli spawalniczych PMI bezpośrednio w modelu 3D.

Funkcja wspiera:

• dokumentację MBD,

• produkcję bezrysunkową,

• cyfrowe procesy kontroli jakości.

---

Ustawienia ukrywania symboli

Możliwe jest ukrywanie:

• rozmiaru spoiny,

• konturu,

• oznaczeń przerywania,

• ogona symbolu,

• spoin montażowych,

• linii bazowej.

Pozwala to dostosować czytelność dokumentacji do wymagań normowych.

---

Ograniczenia komendy

Komenda może działać niepoprawnie gdy:

• geometria posiada błędy topologiczne,

• elementy nie przecinają się logicznie,

• ściany mają niestabilną ciągłość styczną,

• modele po imporcie STEP zawierają mikroszczeliny.

W takich przypadkach zaleca się wcześniejsze użycie narzędzi naprawczych typu:

---

Tipsy i tricki

1. Przy dużych zespołach stosuj tryb Lekki (Light )zamiast pełnych brył spoin — znacząco poprawia to wydajność modelu.

2. Propagacja styczna pozwala automatycznie prowadzić spoinę przez profile gięte bez ręcznego wskazywania kolejnych ścian.

3. W analizach MES warto modelować rzeczywiste bryły spoin tylko w strefach krytycznych obciążeniowo.

4. Dla importowanych modeli STEP najpierw wykonaj naprawę topologii przed generowaniem spoin.

5. Spoiny przerywane skutecznie ograniczają odkształcenia cieplne cienkościennych konstrukcji.

6. Przy dokumentacji MBD korzystaj z automatycznych PMI zamiast ręcznych adnotacji 2D.

7. Kontur wklęsły pomaga ograniczać koncentrację naprężeń w połączeniach zmęczeniowych.

8. Spoiny dwustronne zwiększają sztywność połączeń ramowych i poprawiają rozkład obciążeń.

---

Synonimy komendy w popularnych programach CAD 3D

---

Tabela porównawcza

Program	Nazwa komendy PL	Nazwa komendy EN	Krótki opis
A	Spoina	Weld	Narzędzia dokumentacji i oznaczeń spawalniczych
S	Spoina pachwinowa	Fillet Weld	Modelowanie i dokumentacja spoin w Weldments
I	Spoina pachwinowa	Fillet Weld	Generowanie brył i symboli spawalniczych
3	Spoina	Weld Bead	Uproszczone modelowanie połączeń spawanych
U	Połączenie spawane	Weld Tools	Narzędzia uproszczonego łączenia geometrii
B	Symulacja spawu	Weld Modifier	Łączenie siatek i geometrii mesh
O	Spoina	Weld Feature	Funkcje spawalnicze w środowisku chmurowym
E	Spoina pachwinowa	Fillet Weld	Konstrukcje spawane i dokumentacja PMI
A	Spoina	Weld Bead	Oznaczenia oraz uproszczone modelowanie
G	Spoina	Weld Symbol	Dokumentacja spawalnicza 2D
N	Spoina pachwinowa	Fillet Weld	Zaawansowane modelowanie technologii spawania
C	Spoina	Weld Feature	Integracja spoin z procesem produkcyjnym
C	Spoina pachwinowa	Fillet Weld	Modelowanie konstrukcji lotniczych i przemysłowych
F	Spoina	Weld Feature	Podstawowe funkcje konstrukcji spawanych
