Lustro

Pozwala na przenoszeniu lub kopiowanie ścian względem płaszczyzny odniesienia.

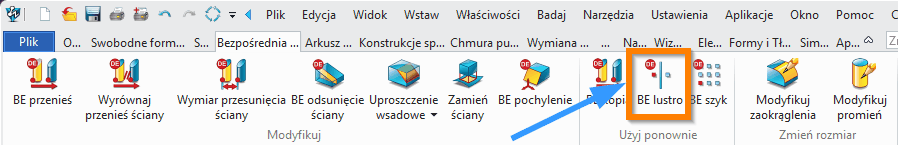

Bezpośrednia edycja > Użyj ponownie

Lustro bezpośrednie (DE Mirror – Direct Edit Mirror)

Komenda Lustro bezpośrednie (DE Mirror) w systemie ZW3D służy do symetrycznego odbicia wybranych ścian względem wskazanej płaszczyzny odniesienia. Narzędzie to należy do zestawu funkcji Bezpośredniej Edycji (Direct Edit) i znajduje zastosowanie przede wszystkim w modyfikacji istniejącej geometrii bryłowej i powierzchniowej – bez konieczności ingerencji w historię modelu.

Funkcja jest szczególnie przydatna w:

• modelowaniu symetrycznych komponentów,
• rekonstrukcji brakujących fragmentów geometrii,
• pracy z importowanymi modelami (STEP, IGES),
• przygotowaniu geometrii pod formy i analizy technologiczne.

Metody i opcje działania komendy

Komenda działa w dwóch podstawowych trybach:

• Kopiuj (Copy)
  Tworzy lustrzaną kopię wybranych ścian, pozostawiając oryginalną geometrię bez zmian. Najczęściej stosowany tryb przy budowie symetrycznych elementów.

• Przenieś (Move)
  Powoduje odbicie ścian i jednoczesne usunięcie oryginału. Używane głównie do korekty błędnie zorientowanej geometrii.

Różnica między trybami ma kluczowe znaczenie przy pracy na modelach produkcyjnych – wybór niewłaściwej opcji może skutkować utratą oryginalnej geometrii.

---

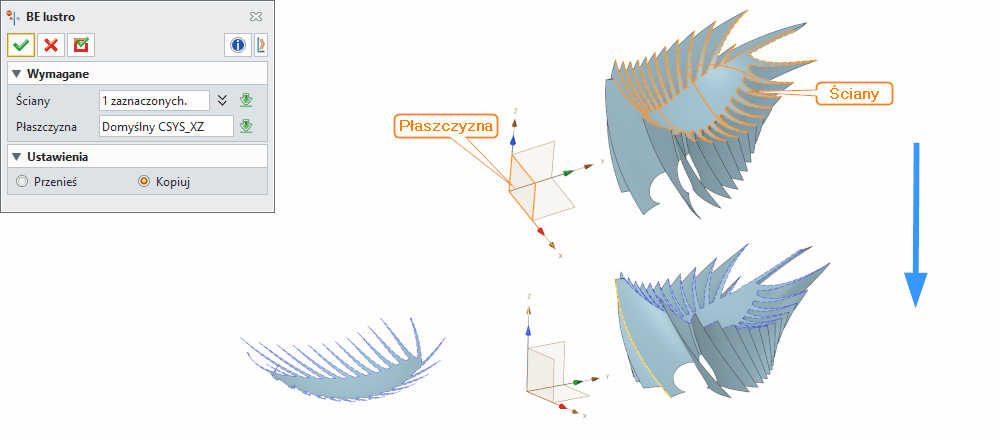

Wymagane dane wejściowe komendy

Ściany (Face)
Wybór jednej lub wielu ścian przeznaczonych do odbicia lustrzanego.

• Ściany muszą tworzyć spójną topologię lub być możliwe do przetworzenia przez system.
• Możliwe jest zaznaczanie zarówno powierzchni płaskich, jak i złożonych.
• Typowy błąd: wybór ścian niespójnych topologicznie może prowadzić do nieciągłości po operacji.

Płaszczyzna (Plane)
Określa oś symetrii operacji. Może to być:

• płaszczyzna konstrukcyjna (datum plane),
• istniejąca ściana,
• szkic 2D/3D.

Warunki poprawnego działania:

• płaszczyzna musi być jednoznacznie zdefiniowana,
• powinna odpowiadać rzeczywistej osi symetrii modelu,
• błędny dobór płaszczyzny skutkuje niepożądanym położeniem kopii.

---

Opcjonalne dane wejściowe komendy

Przenieś / Kopiuj (Move/Copy)
Opcja sterująca sposobem wykonania operacji:

• Move – usuwa oryginalne ściany i zastępuje je odbitymi,
• Copy – tworzy nową geometrię, zachowując oryginał.

Zastosowanie:

• Copy – przy projektowaniu symetrii,
• Move – przy korekcie błędów modelu.

---

Funkcje dodatkowe, opcje, ustawienia komendy

• Wybór płaszczyzny z układu współrzędnych (CSYS)
  Możliwość szybkiego użycia domyślnych płaszczyzn (np. XY, YZ, ZX), co przyspiesza pracę przy modelach symetrycznych.

• Obsługa wielu ścian jednocześnie
  Komenda pozwala na jednoczesne odbicie całych zestawów ścian, co znacząco zwiększa wydajność pracy.

• Automatyczne dopasowanie topologii
  System próbuje dopasować i zszyć (heal/sew) geometrię po operacji, eliminując szczeliny i konflikty.

• Integracja z Direct Edit
  Operacja nie wymaga historii modelu – działa bezpośrednio na geometrii, co jest kluczowe przy pracy z plikami importowanymi.

• Zależność od jakości geometrii wejściowej
  W przypadku modeli niskiej jakości (np. błędy STEP) może być konieczne wcześniejsze użycie narzędzi naprawczych.

---

Tipsy i tricki

• Używaj opcji Copy do budowania połówek modeli – znacznie przyspiesza modelowanie symetryczne.
• Przy pracy z importowanymi plikami najpierw wykonaj heal/sew, aby uniknąć problemów z odbiciem.
• Jeśli operacja się nie powiedzie, sprawdź czy wybrane ściany tworzą logiczny fragment bryły.
• W przypadku złożonych powierzchni lepiej odbijać mniejsze zestawy ścian niż cały model naraz.
• Używaj płaszczyzn układu współrzędnych (CSYS) dla maksymalnej precyzji i powtarzalności.
• Tryb Move stosuj ostrożnie – usuwa oryginalną geometrię bez możliwości łatwego powrotu.
• Przy projektowaniu form wtryskowych funkcja świetnie sprawdza się do tworzenia symetrycznych gniazd.

---

Przykładowy workflow

Scenariusz 1: Budowa symetrycznej obudowy elektronicznej

1. Import modelu – załadowanie połowy obudowy z pliku STEP
2. Naprawa geometrii – użycie komendy Napraw (Heal) w celu usunięcia błędów topologii
3. Definicja płaszczyzny – utworzenie płaszczyzny konstrukcyjnej w połowie długości obudowy
4. Selekcja ścian – zaznaczenie wszystkich ścian połowy obudowy
5. Wykonanie odbicia – użycie DE Mirror w trybie Copy
6. Połączenie geometrii – użycie Zszyj (Sew) do połączenia obu połówek w jedną bryłę
7. Weryfikacja – sprawdzenie ciągłości powierzchni i braku szczelin

Scenariusz 2: Rekonstrukcja uszkodzonego modelu

1. Analiza uszkodzenia – identyfikacja brakujących fragmentów geometrii
2. Tworzenie płaszczyzny symetrii – określenie osi, względem której brakuje geometrii
3. Selekcja istniejących ścian – zaznaczenie dostępnych ścian do odbicia
4. Odbicie lustrzane – użycie DE Mirror w trybie Copy
5. Korekta połączeń – ręczne dopasowanie miejsc styku geometrii
6. Naprawa topologii – użycie narzędzi Direct Edit do usunięcia nieciągłości

Scenariusz 3: Przygotowanie formy wtryskowej

1. Modelowanie rdzenia – utworzenie podstawowej geometrii rdzenia formy
2. Definicja osi symetrii – utworzenie płaszczyzny wzdłuż osi formy
3. Odbicie geometrii – użycie DE Mirror w trybie Copy do stworzenia drugiej połowy
4. Tworzenie kanałów chłodzących – dodanie symetrycznych kanałów w obu połowach
5. Integracja z obudową – połączenie rdzenia z obudową formy

---

Zastosowanie w przemyśle

Przemysł motoryzacyjny

• Projektowanie nadwozi – symetryczne elementy karoserii, komponenty podwozia
• Formy wtryskowe – tworzenie symetrycznych gniazd dla elementów plastikowych
• Komponenty silnikowe – tłoki, głowice, elementy układu wydechowego

Przemysł lotniczy i kosmiczny

• Komponenty strukturalne – skrzydła, stateczniki, elementy kadłuba
• Formy kompozytowe – przygotowanie geometrii dla procesów laminacji
• Elementy awioniki – obudowy elektroniki pokładowej

Przemysł medyczny

• Protezy i implanty – symetryczne elementy ortopedyczne
• Narzędzia chirurgiczne – narzędzia o symetrycznej geometrii
• Obudowy urządzeń medycznych – skanery, rezonanse magnetyczne

Przemysł AGD i RTV

• Obudowy urządzeń – telewizory, lodówki, pralki
• Elementy wewnętrzne – półki, uchwyty, mechanizmy
• Formy wtryskowe – produkcja masowa elementów plastikowych

Przemysł energetyczny

• Komponenty turbin – łopatki, wirniki, obudowy
• Elementy konstrukcyjne – podpory, mocowania, ramy
• Systemy chłodzenia – wymienniki ciepła, rurociągi

---

---

Synonimy komendy w popularnych programach CAD 3D

• Lustro (Mirror)
• Odbicie lustrzane (Mirroring)
• Lustro geometrii (Mirror Geometry)
• Lustro ściany (Mirror Face)
• Cecha symetrii (Symmetry Feature)
• Odbicie geometrii (Reflect Geometry)

---
