BOM konstrukcji spawanych

Pozwala na utworzenie i edycję informacji zawartych w tabeli BOM dla modułu konstrukcji spawanych.

Konstrukcje spawane → Spoina

BOM konstrukcji spawanych (Structural BOM)

Komenda BOM konstrukcji spawanych (Structural BOM) w module konstrukcji spawanych systemu ZW3D służy do automatycznego generowania zestawienia materiałowego (BOM – Bill of Materials) wszystkich członów konstrukcyjnych użytych w modelu spawanym. Narzędzie umożliwia szybkie utworzenie tabeli zawierającej informacje technologiczne i materiałowe dotyczące profili, rur, prętów, kształtowników oraz innych elementów strukturalnych wchodzących w skład spawanej konstrukcji.

Komenda znajduje zastosowanie przede wszystkim podczas przygotowania dokumentacji warsztatowej, kalkulacji materiałowych, optymalizacji zużycia materiału oraz tworzenia zestawień produkcyjnych dla działów technologicznych i zakupowych. W praktyce przemysłowej pozwala automatycznie zebrać informacje dotyczące rodzaju profilu, długości cięcia, masy, materiału i ilości wystąpień poszczególnych elementów. Jest to szczególnie istotne w projektowaniu ram spawanych, konstrukcji stalowych, aluminiowych, kratownic, przyrządów montażowych czy struktur nośnych maszyn.

Komenda znajduje się w środowisku Konstrukcje spawane (Weldments Toolbar) i współpracuje bezpośrednio z obiektami - członami konstrukcyjnymi (Structure Members) utworzonymi w module konstrukcji spawanych.

---

Metody i opcje działania komendy

Komenda może pracować w kilku praktycznych trybach organizacji danych BOM:

1. Wyświetlanie pełnej listy członów konstrukcyjnych

Domyślnie tabela prezentuje wszystkie elementy konstrukcyjne występujące w modelu jako oddzielne pozycje. Każdy człon konstrukcyjny otrzymuje osobny numer oraz własne właściwości, takie jak:

• specyfikacja profilu,

• materiał,

• masa,

• długość,

• liczba wystąpień.

Tryb ten sprawdza się podczas dokładnej analizy geometrii lub gdy poszczególne elementy, mimo podobnych parametrów, mają różne długości cięcia.

2. Grupowanie identycznych członów konstrukcyjnych

Po zaznaczeniu opcji:

„Combine structural with same Spec and Material”

system automatycznie scala elementy posiadające:

• tę samą specyfikację profilu,

• identyczny materiał.

Pozwala to uprościć dokumentację materiałową i ograniczyć liczbę pozycji w zestawieniu, co jest szczególnie przydatne przy produkcji seryjnej lub przygotowaniu list zakupowych.

3. Eksport zestawienia do Excela

Tabela może zostać wyeksportowana bezpośrednio do pliku Microsoft Excel, umożliwiając dalszą obróbkę danych, filtrowanie, kalkulacje kosztowe, generowanie raportów produkcyjnych lub integrację z systemami ERP/MRP.

---

Wymagane dane wejściowe komendy

Model konstrukcji spawanej (Weldment Model)

Podstawowym wymaganiem działania komendy jest obecność aktywnego modelu zawierającego człony konstrukcyjne (Structure Members). Komenda nie generuje BOM dla zwykłych brył modelowanych klasycznie — analizowane są wyłącznie elementy utworzone jako część środowiska konstrukcji spawanych.

Typowym błędem użytkownika jest próba uruchomienia polecenia dla modeli importowanych jako pojedyncza bryła STEP bez rozpoznanych elementów konstrukcyjnych. W takim przypadku konieczne może być ponowne utworzenie profili konstrukcyjnych lub ich konwersja do środowiska weldment.

Atrybuty członów konstrukcyjnych (Member Attributes)

Aby zestawienie zawierało kompletne informacje, człony powinny posiadać poprawnie przypisane dane technologiczne:

• materiał,

• specyfikację profilu,

• długość,

• parametry masowe,

• nazwę standardu profilu.

Brak tych danych może skutkować niekompletnym BOM-em lub pustymi polami w tabeli.

---

Opcjonalne dane wejściowe komendy

Opis (Description)

Pozwala wyświetlać opis techniczny elementów konstrukcyjnych w tabeli BOM. Parametr ten może zawierać oznaczenia technologiczne lub dodatkowe informacje produkcyjne.

Przydatny podczas tworzenia dokumentacji warsztatowej.

Masa całkowita (Total Mass)

Opcjonalna właściwość umożliwiająca analizę ciężaru całej konstrukcji lub wybranych elementów.

Szczególnie ważna w projektowaniu:

• ram maszyn,

• konstrukcji nośnych,

• przyczep,

• urządzeń mobilnych,

• struktur aluminiowych.

Specyfikacja (Specification)

Definiuje standard lub typ profilu, np.:

• profile ISO,

• pręty walcowane,

• rury konstrukcyjne,

• profile zamknięte.

Dzięki temu BOM może automatycznie rozpoznawać komponenty katalogowe.

Materiał (Material)

Wyświetla przypisany materiał konstrukcyjny, np.:

• stal konstrukcyjna,

• aluminium,

• stal nierdzewna.

Opcja ma bezpośredni wpływ na obliczenia masy oraz możliwość grupowania elementów.

Masa (Mass)

Pokazuje masę pojedynczego członu konstrukcyjnego.

Dane te są zwykle wyliczane automatycznie na podstawie:

• objętości,

• gęstości materiału,

• długości profilu.

Długość (Length)

Jedna z najważniejszych właściwości produkcyjnych.

Pozwala określić:

• długości cięcia materiału,

• zapotrzebowanie magazynowe,

• optymalizację rozkroju prętów i profili.

Ilość (Quantity)

Określa liczbę identycznych wystąpień danego elementu w konstrukcji.

W praktyce znacząco upraszcza kosztorysowanie i przygotowanie list materiałowych.

---

Funkcje dodatkowe, opcje, ustawienia komendy

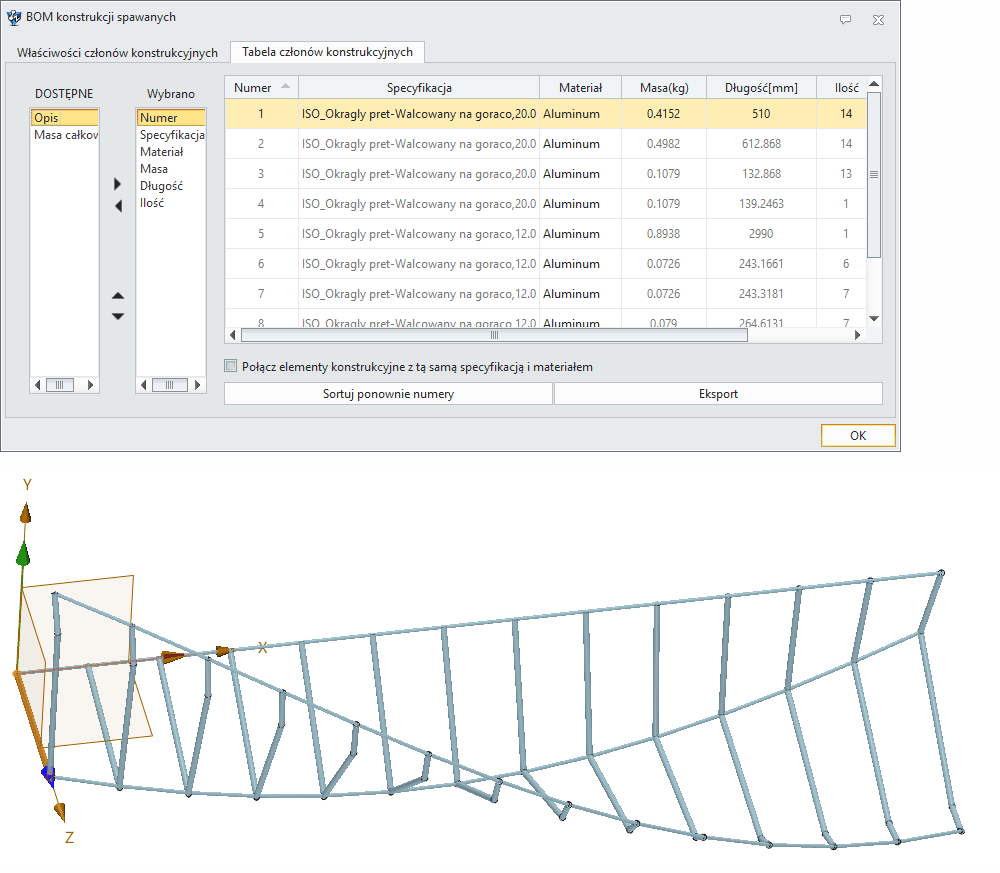

Na podstawie widocznego panelu komendy można wyróżnić kilka istotnych funkcji dodatkowych:

Dodawanie i usuwanie atrybutów

Użytkownik może definiować, które kolumny będą wyświetlane w BOM-ie.

Pozwala to dostosować tabelę do potrzeb:

• działu technologicznego,

• produkcji,

• zakupów,

• kontroli jakości.

Możliwe jest dodawanie nowych właściwości oraz usuwanie zbędnych parametrów.

Tabela członów konstrukcyjnych (Structure Members Table)

Centralna część okna zawiera dynamiczną tabelę wszystkich elementów konstrukcyjnych wraz z ich parametrami.

Możliwe jest sortowanie danych oraz szybka kontrola poprawności modelu.

Łączenie elementów o tej samej specyfikacji i materiale

Opcja scalania znacząco upraszcza listę materiałową.

System grupuje identyczne profile, ograniczając liczbę rekordów w zestawieniu.

Należy jednak pamiętać, że elementy o różnych długościach pozostają odrębnymi pozycjami produkcyjnymi.

Ponowne sortowanie numeracji (Re-sort No)

Przycisk umożliwia automatyczne uporządkowanie numeracji BOM po zmianach w modelu.

Funkcja jest przydatna po:

• dodaniu nowych członów,

• usunięciu elementów,

• przebudowie konstrukcji.

Eksport do Excel (Export)

Pozwala zapisać tabelę do formatu Excel.

Eksportowany plik może być wykorzystany do:

• kalkulacji materiałowych,

• tworzenia ofert,

• raportów produkcyjnych,

• planowania zakupów,

• integracji z ERP.

Zależność od aktualizacji modelu

BOM jest powiązany z geometrią modelu. Po zmianie długości profili, materiału lub liczby elementów tabela może zostać automatycznie przeliczona.

Oznacza to zachowanie parametryczności dokumentacji konstrukcyjnej.

---

Tipsy i tricki

1. Uzupełniaj materiały przed wygenerowaniem BOM

Brak przypisanych materiałów prowadzi do niepoprawnych obliczeń masy i błędnych zestawień kosztowych.

2. Grupuj profile przed eksportem

Przy dużych konstrukcjach warto używać opcji scalania elementów o tej samej specyfikacji i materiale — znacząco upraszcza dokumentację.

3. Sprawdzaj długości po modyfikacji geometrii

Po zmianach konstrukcji należy ponownie wygenerować BOM, ponieważ długości profili mogą się zmienić.

4. Eksportuj do Excela przed przygotowaniem wyceny

Excel pozwala szybko obliczyć koszt materiału, masę całkowitą i ilość odpadu technologicznego.

5. Używaj ponownego sortowania numeracji

Po przebudowie modelu warto uruchomić funkcję Re-sort No, aby uniknąć nieciągłości numeracyjnych w dokumentacji warsztatowej.

6. Kontroluj profile importowane z bibliotek

Niektóre profile importowane lub kopiowane między projektami mogą nie zawierać pełnych właściwości materiałowych — BOM będzie wtedy niekompletny.

7. Łącz BOM z dokumentacją 2D

Najlepsze efekty uzyskuje się poprzez wykorzystanie BOM razem z rysunkami wykonawczymi oraz oznaczeniami pozycji (balloons).

---

Synonimy komendy w popularnych programach CAD 3D

---

Tabela porównawcza

Program	Nazwa komendy PL	Nazwa komendy EN	Krótki opis
A	Zestawienie materiałowe	Bill of Materials	Generowanie list komponentów projektu.
S	Lista cięć konstrukcji spawanej	Weldment Cut List	Automatyczne zestawienie profili i długości.
I	Lista części konstrukcji	Parts List	Zestawienie komponentów konstrukcyjnych.
3	Lista materiałowa	BOM	Tabela elementów modelu do produkcji.
U	Raport komponentów	Generate Report	Eksport danych obiektów modelu.
B	Lista obiektów	Asset/Scene List	Organizacja danych sceny i obiektów.
O	BOM	Bill of Materials	Parametryczne zestawienie komponentów.
E	Lista konstrukcji spawanej	Weldment Parts List	BOM dla struktur spawanych.
A	Lista części	BOM	Generowanie tabel części modelu.
G	Zestawienie materiałowe	Bill of Materials	Lista komponentów dokumentacji.
N	Lista konstrukcyjna	Structure BOM	Zaawansowane zestawienie zespołów i weldmentów.
C	Tabela BOM	Repeat Region BOM	Parametryczna tabela materiałowa.
C	Lista materiałowa	Bill of Material	Zestawienie części i materiałów zespołu.
F	Lista części	Parts List / BOM	Zestawienie komponentów modelu 3D.

Przykładowy workflow

Poniżej przedstawiono typowy proces pracy z komendą BOM konstrukcji spawanych w ZW3D, oparty na praktykach stosowanych w projektach przemysłowych. Workflow ten odnosi się również do analogicznych procedur w konkurencyjnych systemach CAD.

Krok 1: Przygotowanie modelu konstrukcji spawanej

Przed wygenerowaniem BOM-u należy upewnić się, że model zawiera poprawnie zdefiniowane człony konstrukcyjne (Structure Members). W ZW3D elementy te tworzone są w module Weldments, gdzie użytkownik wybiera profil z biblioteki (np. rura kwadratowa, kątownik, pręt) i definiuje jego geometrię.

Krok 2: Przypisanie atrybutów materiałowych

Każdy człon konstrukcyjny musi posiadać przypisany materiał i specyfikację profilu. W ZW3D atrybuty te ustawiane są w właściwościach członu (Member Properties). Należy upewnić się, że:

• materiał jest zdefiniowany w bibliotece materiałowej (np. Stal S235JR, Aluminium 6061),
• specyfikacja profilu odpowiada standardowi (np. ISO, DIN, PN),
• długość członu jest poprawnie obliczona.

Uwaga: Brak przypisanych atrybutów prowadzi do niekompletnego BOM-u. W innych programach podobny problem występuje, gdy użytkownik nie przypisze właściwości materiałowych do elementów weldment.

Krok 3: Otwarcie komendy BOM konstrukcji spawanych

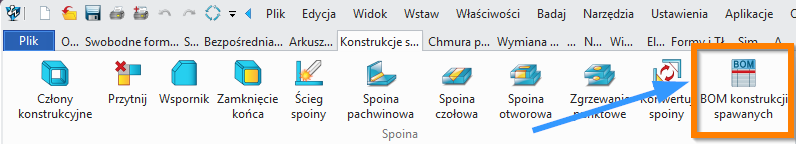

W ZW3D komenda dostępna jest z paska narzędziowego Weldments Toolbar lub poprzez menu kontekstowe. Po uruchomieniu otwiera się okno dialogowe z tabelą członów konstrukcyjnych.

Krok 4: Konfiguracja tabeli BOM

Użytkownik wybiera kolumny do wyświetlenia w tabeli. Dostępne opcje w ZW3D obejmują:

• Numer pozycji,
• Nazwa profilu,
• Specyfikacja,
• Materiał,
• Długość,
• Masa,
• Ilość,
• Opis.

W przypadku dużych konstrukcji zaleca się użycie opcji „Combine structural with same Spec and Material” w celu grupowania identycznych elementów.

Krok 5: Eksport i integracja z systemami zewnętrznymi

Po weryfikacji poprawności danych tabela może zostać wyeksportowana do formatu Excel. W ZW3D eksport odbywa się poprzez przycisk Export w oknie komendy. Wyeksportowany plik może być następnie wykorzystany do:

• kalkulacji kosztów materiału,
• tworzenia list zakupowych,
• raportów produkcyjnych,
• integracji z systemami ERP (np. SAP, Oracle).

Zastosowania w przemyśle

Komenda BOM konstrukcji spawanych w ZW3D znajduje szerokie zastosowanie w wielu sektorach przemysłowych, gdzie konieczne jest szybkie i precyzyjne generowanie zestawień materiałowych dla konstrukcji spawanych. Poniżej przedstawiono kluczowe obszary zastosowań wraz z odniesieniami do analogicznych funkcji w konkurencyjnych systemach CAD.

1. Przemysł maszynowy i budowa maszyn

W projektowaniu ram maszyn, klat konstrukcyjnych, podstaw maszyn i platform roboczych komenda BOM pozwala na automatyczne zestawienie wszystkich profili stalowych lub aluminiowych użytych w konstrukcji. Dzięki temu dział technologiczny może szybko przygotować listę cięć, a dział zakupowy — zamówienie materiału.

2. Konstrukcje stalowe i budownictwo przemysłowe

W projektowaniu hal przemysłowych, konstrukcji nośnych, kratownic dachowych i mostów przemysłowych komenda BOM umożliwia generowanie zestawień dla tysięcy profili stalowych. Grupowanie identycznych elementów pozwala na optymalizację zamówień i redukcję kosztów transportu.

3. Przemysł motoryzacyjny i transport

W projektowaniu ram pojazdów, przyczep, naczep, platform transportowych i konstrukcji mobilnych komenda BOM pozwala na szybkie zestawienie profili aluminiowych i stalowych. Szczególnie przydatna jest opcja eksportu do Excela, która umożliwia integrację z systemami kosztowymi.

4. Przemysł spożywczy i farmaceutyczny

W projektowaniu konstrukcji hygienicznych, stołów roboczych, regałów magazynowych i ram maszyn do pakowania komenda BOM pozwala na szybkie zestawienie profili ze stali nierdzewnej. Opcja grupowania elementów jest szczególnie przydatna przy produkcji seryjnej.

5. Energetyka i instalacje przemysłowe

W projektowaniu konstrukcji nośnych dla instalacji energetycznych, rurociągów, wież antenowych i konstrukcji odnawialnych źródeł energii komenda BOM pozwala na automatyczne zestawienie wszystkich elementów konstrukcyjnych. Opcja obliczania masy całkowitej jest kluczowa dla projektów o dużych obciążeniach.

6. Przyrządy montażowe i narzędzia specjalistyczne

W projektowaniu przyrządów montażowych, form wtryskowych, ram testowych i konstrukcji specjalistycznych komenda BOM pozwala na szybkie zestawienie wszystkich elementów konstrukcyjnych. Dzięki parametryczności BOM automatycznie aktualizuje się po zmianach w modelu.
