Po profilach

Umożliwia utworzenie bryły lub ściany wyciągniętej przez otwarte lub zamknięte profile.

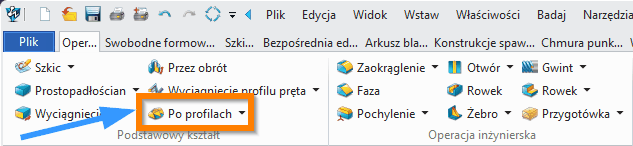

Operacje > Podstawowy kształt

Polecenie Loft Shape służy do tworzenia bryły przez przekroje (loft). Można wykorzystać linie połączenia (connection lines), aby dopasować profile, ustawić styczność w wierzchołkach oraz kontrolować ciągłość, wagę, skalę i zaślepienia (endcaps).

Dane wymagane

• Typ loftu – wybierz metodę:

  • Profile – wybierz profile w kolejności loftowania, upewniając się, że strzałki kierunkowe są zgodne.

  • Punkt początkowy i profile – wybierz profile oraz punkt początkowy loftu.

  • Punkt końcowy i profile – wybierz profile oraz punkt końcowy loftu.

  • Oba punkty i profile – wybierz punkt początkowy, końcowy i profile.

• Profile – do loftowania można wskazać szkice, krzywe lub krawędzie. Profile można dodawać, modyfikować i usuwać.

• Punkt początkowy – wybierz punkt startowy loftu.

• Punkt końcowy – wybierz punkt końcowy loftu.

• Operacje boolowskie:

  • Baza (Base) – utwórz niezależną bryłę bazową (definiuje podstawowy kształt części).

  • Dodaj (Add) – dodaj nową bryłę do istniejącej.

  • Odejmij (Remove) – usuń objętość bryły.

  • Wspólne (Intersect) – utwórz część wspólną z inną bryłą.

Opcje – zakładka Więzy graniczne (Both Ends)

• Dwa końce (Continuity - ciągłość):

  • G0 (pozycja) – wymusza zgodność tylko pozycji krawędzi.

  • G1 (styczność) – zgodność pozycji + styczność do sąsiednich ścian.

  • G2 (krzywizna) – zgodność pozycji + styczność + ciągłość krzywizny.

  • G3 (przepływ) – zgodność pozycji + styczność + ciągłość zmiany krzywizny.

• Kierunek (Direction):
  Domyślnie prostopadle do płaszczyzny profilu. Można także wybrać Wzdłuż krawędzi (Along Edges), aby system ustalił kierunek na podstawie sąsiednich krawędzi.

• Waga (Weight):
  Określa wpływ styczności na loft – jak długo powierzchnia utrzymuje narzuconą styczność, zanim powróci do normalnej krzywizny.

• Skala (Scale):
  Mnożnik dla wartości Weight – stosowany przy bardziej wymagających kształtach.

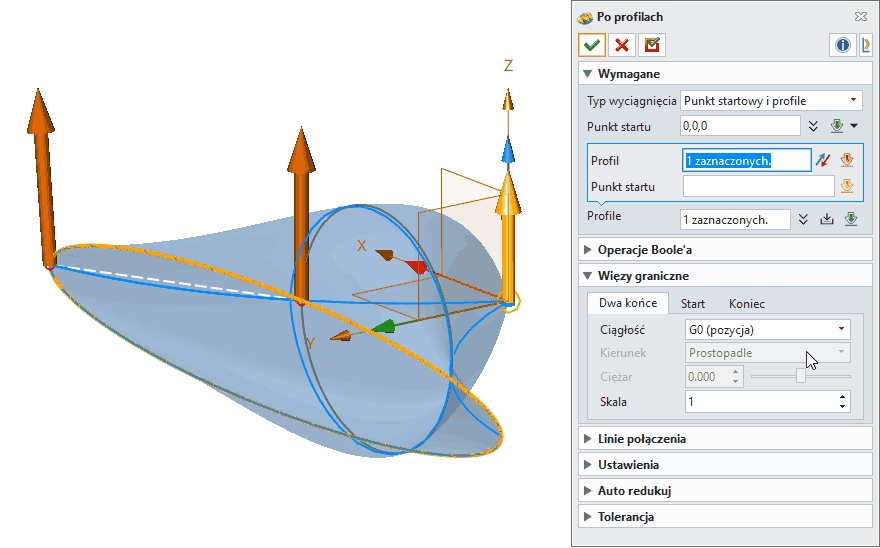

Poniżej pokazano różnice w zależności od ustawienia Ciągłości:

Opcje – zakładka Początek (Start)

Te same parametry co w Dwa Końce (Both Ends) - Ciągłość, Kierunek, Waga + opcja Strona (Side) - wybór strony ściany dla styczności.

Opcje – zakładka Koniec (End)

Te same parametry co w Początek.

Opcje – zakładka Ustawienia (Other)

• Połącz pierwszy z ostatnim (Connect first profile to last) – łączy pierwszy profil z ostatnim, tworząc zamknięty loft.

• Endcaps – sterowanie zaślepieniami (początkowym, końcowym lub oboma).

• Minimalizuj dane powierzchni (Minimize surface data) – redukcja punktów kontrolnych powierzchni (mniejszy plik, łatwiejsza edycja).

Toleracja (Tolerance)

Możliwość ustawienia lokalnej tolerancji dla bieżącego polecenia (po zakończeniu wraca globalna).

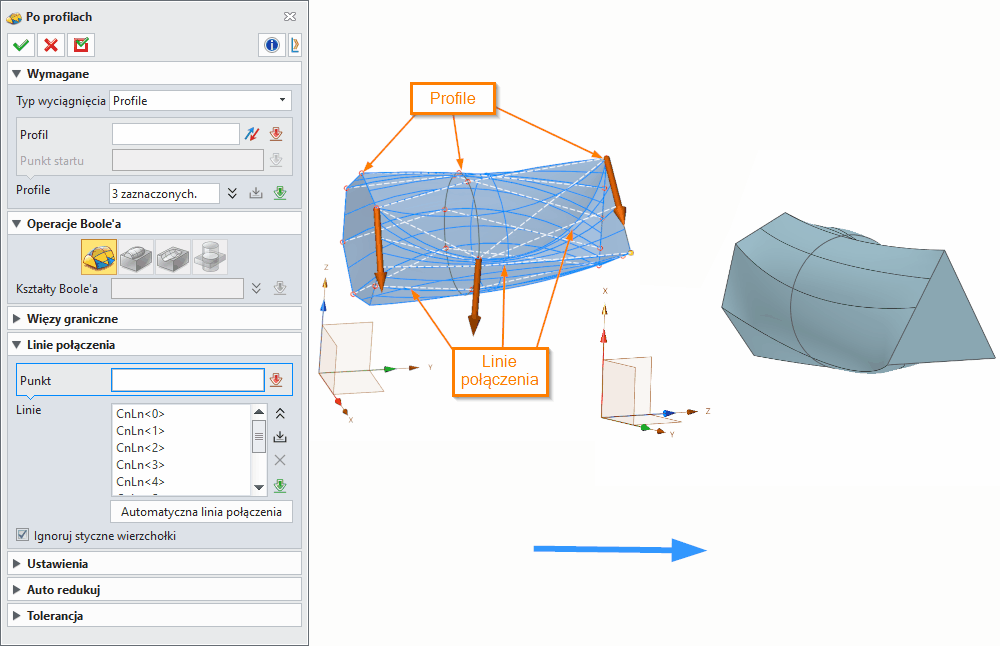

Opcje – zakładka Linie połączenia (Advanced - Connection Lines)

Umożliwia tworzenie i edycję linii łączenia oraz wierzchołków stycznych, aby dopasować profile:

• Punkt (Point) – wskazanie dwóch punktów do utworzenia linii łączenia.

• Linie (Lines) – zarządzanie zestawem linii łączenia (dodaj/modyfikuj/usuń).

• Dodaj (Add) – dodaj linię łączenia.

• Modyfikuj (Modify) – zmień położenie punktu łączenia.

• Usuń (Delete) – usuń wybraną linię.

• Automatyczna linia połączenia (Auto connection line) – automatyczne linie dopasowania (podgląd możliwych problemów z loftem).

• Ignoruj styczne wierzchołki (Ignore tangent vertices) – pomija wierzchołki styczne w profilach szkicowanych.

Uwagi

• Obsługiwane są zarówno profile otwarte, jak i zamknięte (zob. CAD Tips & Techniques).

• Endcapy mogą automatycznie domykać objętości, gdy używane są profile zamknięte lub otwarte z opcją Boundary.

Tabela: Synonimy Loft Shape w różnych programach CAD
