Wyciągnięcie po krzywej prowadzącej

Umożliwia utworzenie powierzchni lub bryły w oparciu o krzywą prowadzącą oraz profile.

Operacje > Podstawowy kształt

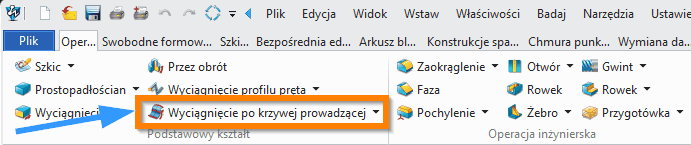

Operacje Wyciągnięcie po krzywej prowadzącej wstążka ZW3D

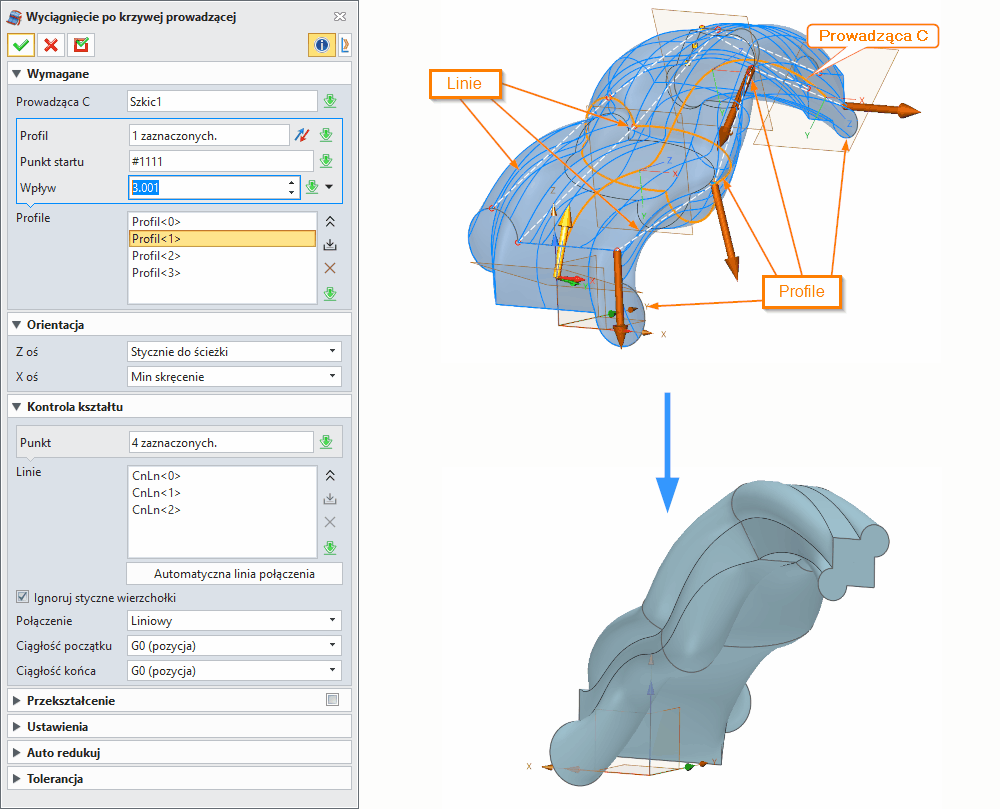

Operacje ZW3D Wyciągnięcie po krzywej prowadzącej Panel

Drive Curve Loft Face – użyj tej komendy, aby utworzyć kształt poprzez loftowanie (łączenie) powierzchni przez serię profili. Profile mogą być szkicami, krzywymi w drucianym szkielecie, listami krzywych lub krawędziami powierzchni. W przeciwieństwie do polecenia Loft Shape, ta komenda wykorzystuje krzywą prowadzącą i zawiera opcje podobne do polecenia Wyciągnięcie (Sweep Shape).

Wymagane dane wejściowe to profile do loftowania oraz krzywa prowadząca. Opcjonalnych danych jest wiele – obejmują one linie połączeń, orientację, skalę, skręcenie, mieszanie profili oraz zaślepki końcowe.

Podczas loftowania z krzywą prowadzącą zamkniętą stycznie, pierwszy profil jest automatycznie łączony z ostatnim. Aby utworzyć powierzchnię różną na początku i końcu krzywej prowadzącej, należy umieścić wiele profili w miejscu połączenia.


Dane wymagane

Prowadząca C (Drive Curve)
Wybierz krzywą prowadzącą. Możesz użyć krzywych szkicowych, krawędzi powierzchni, szkiców, list krzywych lub linii podziałowych.

Profil
Wybierz profile do loftowania. Obsługiwane są krzywe szkieletowe, krawędzie powierzchni, szkice lub linie podziałowe.

Punkt początkowy
Wybierz punkt początkowy.

Profile
Użyj tej opcji, aby przechowywać zestaw profili, w którym możesz dodawać, modyfikować lub usuwać profile.

Wpływ (Influence)
Określa czynnik wpływu profilu względem sąsiadów. Domyślnie każdy profil ma współczynnik równy 1. Ustawienie wartości 2 sprawia, że dany profil ma dwukrotnie większy wpływ niż jego sąsiedzi. Oznacza to, że przekrój w połowie odległości między profilami będzie „dwie części” jednego i „jedna część” drugiego.

Ponieważ liczy się tylko stosunek współczynników, ich zakres (o ile są dodatnie) nie jest ograniczony. Jednak przy stosunkach większych niż 10, różnice w rezultacie loftu są praktycznie niezauważalne.


Dane opcjonalne – zakładka Orientacja (Orientation Tab)

Z
Kontroluje kierunek osi Z, która jest prostopadła do profilu. Dostępne opcje:

  • Stycznie do ścieżki (Tangent to Path - domyślne) – oś Z styczna do ścieżki.

  • Stycznie do krzywej (Tangent to Curve – oś Z styczna do wskazanej krzywej.
  • Ustalony kierunek (Fix Direction) – oś Z równoległa do określonego kierunku.

Oś X
Kontroluje orientację osi X podczas loftowania. Metody:

  • Min skręcenie (Minimum Twist - domyślne) – minimalny obrót osi X.

  • Ustalony kierunek (Fixed Direction) – kierunek X jako iloczyn wektorowy wybranego kierunku i osi Z.

  • Krzywa X oś (X-axis Curve) – kierunek X od początku lokalnego układu do punktu przecięcia płaszczyzny XY z wybraną krzywą.


Dane opcjonalne – Kontrola kształtu (Shape Control)

Ta zakładka umożliwia tworzenie, modyfikację i usuwanie linii połączeń oraz wierzchołków stycznych. Linie połączeń dopasowują profile podczas loftowania. Uwaga: po wyjściu z polecenia wszystkie linie połączeń zostaną usunięte.

Punkt – wybierz dwa punkty, aby utworzyć linię połączenia.
Linie – zestaw linii połączeń do edycji (dodawanie/modyfikacja/usuwanie).
Dodaj (Add) – wybierz punkt na profilu, aby utworzyć linię połączenia przez ten punkt.
Modyfikuj (Modify) – przesuń punkt połączenia linii.
Usuń (Delete) – usuń linię połączenia.
Automatyczna linia połączenia (Auto connection lines) – automatyczne linie połączeń, pomocne do podglądu dopasowania profili.

Ignoruj styczne wierzchołki (Ignore Tangent Vertices) – jeśli zaznaczone, wierzchołki styczne w profilach szkicowych są ignorowane. Powierzchnie będą łączone ponad nimi.


Połączenie (Blending)

Określ sposób mieszania pomiędzy profilami:

  • Liniowe (Linear) – mieszanie liniowe.

  • Wygładzony (Smooth) – gładkie przejście.

Ciągłość początkowa (Start Continuity) – wybór metody ciągłości na początku: G0 (pozycja), G1 (styczność), G2 (krzywizna).
Ciągłość końcowa (End Continuity) – wybór metody ciągłości na końcu: G0, G1, G2.


Dane opcjonalne – Przekształcenie (Transform)

Skala/Skręcenie (Scale/Twist)
Możliwości:

  • Brak (None) – brak transformacji.

  • Liniowy (Linear) – liniowe skalowanie/skręcenie.

  • Zmienny (Variable) – atrybuty skali/skrętu przypisane do krzywej prowadzącej.

Dodaj – dodaj atrybut skali/skrętu na krzywej.
Modyfikuj – zmień istniejący atrybut.
Usuń – usuń atrybut.

Typ skaliUniform, X only, Y only, Z only.
Make scale locally flat – łączenie skali stałej i zmiennej.


Dane opcjonalne – Ustawienia (Settings)

  • Both endcaps – zaślepki na początku i końcu.

  • Start endcap – zaślepka początkowa.

  • End endcap – zaślepka końcowa, może domknąć objętość.

  • No endcaps – brak zaślepek.

  • Merge tangent faces – decyduje o scalaniu powierzchni stycznych.


Dane opcjonalne – Auto redukuj (Auto Reduce)

Miimalizuj dane powierzchni (Minimize surface data) – redukcja liczby punktów kontrolnych, zmniejszenie rozmiaru pliku kosztem szybkości tworzenia.


Dane opcjonalne – Tolerancja (Tolerance)

Tolerance – lokalna tolerancja ważna tylko dla bieżącego polecenia. Po jego zakończeniu obowiązuje globalna tolerancja.


Uwagi (Notes)
Podczas wybierania krzywej prowadzącej i profilu możesz kliknąć prawym przyciskiem i wybrać Wstaw listę krzywych (Insert Curve List) z menu opcji wejściowych, aby utworzyć parametryczną listę istniejących krzywych jako dane wejściowe dla polecenia.




Tabela odpowiedników w różnych programach CAD

Program CADAngielski terminPolski odpowiednikKrótki opis
ZW3D Drive Curve Loft Face Loft przez krzywą prowadzącą Tworzy powierzchnię poprzez profile, dodatkowo kontrolowaną przez krzywą prowadzącą.
S Lofted Boss/Base (with Guide Curve) Wyciągnięcie przez profile z krzywą prowadzącą Tworzenie bryły/powierzchni loftowanej przy użyciu profili i krzywych prowadzących.
C Loft (Guides / Center Curve) Loft z krzywą prowadzącą można użyć Guides (krzywe prowadzące) lub Center Curve.
N Studio Surface (with Guide Curve) Powierzchnia studyjna z krzywą prowadzącą Rozbudowane narzędzie do powierzchni klasy A, możliwość użycia wielu krzywych prowadzących.
C Sweep Blend (with Spine) Przekształcenie przez profile z kręgosłupem (krzywą prowadzącą) Łączy cechy Sweep i Blend, gdzie spine pełni rolę krzywej prowadzącej.
F Loft (with Centerline / Rails) Loft z krzywą prowadzącą (szyna / oś) Możliwość sterowania loftem za pomocą szyn (Rails) lub osi (Centerline).
R Loft (with Guide Curves) Loft z krzywą prowadzącą Standardowy loft z opcją dodania guide curves dla lepszej kontroli kształtu.
Synonimy: loft z krzywą kierunkową
