Pozwala na zamknięcie profilu w konstrukcjach spawanych i członach konstrukcyjnych.

Konstrukcje spawane → Spoina

Zamknięcie końca (End Cap)

Komenda Zamknięcie końca (End Cap) w module konstrukcji spawanych systemu ZW3D służy do zamykania otwartych zakończeń profili konstrukcyjnych poprzez dodanie specjalnej pokrywy lub zaślepki. Narzędzie znajduje zastosowanie przede wszystkim podczas projektowania ram stalowych, konstrukcji rurowych, stelaży, maszyn, balustrad oraz konstrukcji spawanych wymagających estetycznego i technologicznego zamknięcia przekrojów.

Operacja jest szczególnie użyteczna w modelowaniu konstrukcji rurowych i profili zamkniętych, gdzie konieczne jest zabezpieczenie wnętrza profilu przed zabrudzeniem, korozją, wilgocią lub przygotowanie modelu do dokumentacji technologicznej i produkcyjnej. Narzędzie może być także wykorzystywane w modelowaniu hybrydowym oraz podczas przygotowania modeli do wizualizacji i dokumentacji spawalniczej.

Komenda działa wyłącznie na płaskich ścianach posiadających jedną wewnętrzną pętlę (inside loop), co oznacza, że geometria profilu musi tworzyć poprawny zamknięty przekrój.

---

Metody i opcje działania komendy

Komenda oferuje dwa podstawowe sposoby tworzenia zamknięcia końca:

• Zamknięcie na zewnątrz (Outward)
  Zaślepka budowana jest na zewnątrz profilu konstrukcyjnego. Rozwiązanie stosowane jest najczęściej wtedy, gdy konieczne jest pełne przykrycie końcówki profilu lub uzyskanie większej powierzchni spoiny.

• Zamknięcie do wewnątrz (Inward)
  Zamknięcie tworzone jest do wnętrza profilu. Metoda przydatna jest przy projektowaniu kompaktowych konstrukcji, gdzie istotne jest zachowanie zewnętrznego obrysu modelu.

Dodatkowo użytkownik może:

• definiować odsunięcie zaślepki od krawędzi profilu,

• stosować automatyczne fazowania naroży,

• kontrolować relację grubości zaślepki do przekroju konstrukcji,

• odwracać kierunek odsunięcia,

• definiować parametry technologiczne spoin i przygotowania krawędzi.

---

Wymagane dane wejściowe komendy

Ściana (Face)

Użytkownik musi wskazać płaską ścianę końcową elementu konstrukcyjnego.

Warunki poprawnego działania:

• ściana musi być planar­na,

• profil musi posiadać jedną zamkniętą pętlę wewnętrzną,

• geometria nie może zawierać błędów topologicznych,

• otwarty profil nie może posiadać wielokrotnych obszarów wewnętrznych.

Najczęstsze błędy użytkownika:

• wybór ściany nieplanarnej,

• wskazanie powierzchni po operacjach deformacji,

• wybór profilu uszkodzonego po imporcie STEP/IGES,

• próba zamknięcia geometrii z wieloma wewnętrznymi konturami.

W przypadku importowanych modeli zaleca się wcześniejsze użycie narzędzi naprawy geometrii (Heal, Sew).

---

Opcjonalne dane wejściowe komendy

Grubość (Thickness)

Parametr określa grubość tworzonego zamknięcia końca.

Możliwe jest definiowanie:

• cienkich pokryw technologicznych,

• grubych płyt wzmacniających,

• zaślepek konstrukcyjnych pod obciążenia.

Wpływ parametru:

• zwiększenie sztywności końcówki profilu,

• zmiana masy konstrukcji,

• wpływ na późniejsze operacje spawalnicze.

Użytkownik może określić kierunek wyciągnięcia materiału:

• na zewnątrz,

• do wewnątrz profilu.

---

Współczynnik grubości (Thickness Ratio)

Opcja umożliwia automatyczne wyliczenie odsunięcia końcówki względem zewnętrznego obrysu profilu na podstawie relacji proporcjonalnej do grubości elementu.

Rozwiązanie to jest szczególnie przydatne podczas:

• projektowania seryjnych konstrukcji,

• zachowania standardów technologicznych,

• automatyzacji procesu modelowania.

---

Ratio

Definiuje proporcję parametru odsunięcia względem geometrii profilu.

Pozwala zachować powtarzalność wymiarową przy różnych przekrojach konstrukcyjnych.

---

Odległość (Distance)

Określa dystans pomiędzy zaślepką a zewnętrznym profilem konstrukcji.

Parametr ten wpływa na:

• estetykę połączenia,

• miejsce pod spoinę,

• przygotowanie technologiczne,

• możliwość wykonania obróbki mechanicznej.

---

Faza (Chamfer)

Opcja umożliwia wykonanie fazowania naroży zamknięcia.

Fazowanie:

• poprawia estetykę modelu,

• eliminuje ostre krawędzie,

• ułatwia przygotowanie pod spawanie,

• może redukować koncentrację naprężeń.

Użytkownik określa wartość fazy numerycznie.

---

Odwróć (Reverse)

Pozwala zmienić kierunek odsunięcia lub działania wybranych parametrów geometrycznych.

Opcja szczególnie użyteczna podczas pracy na skomplikowanych układach przestrzennych.

---

Funkcje dodatkowe, opcje, ustawienia komendy

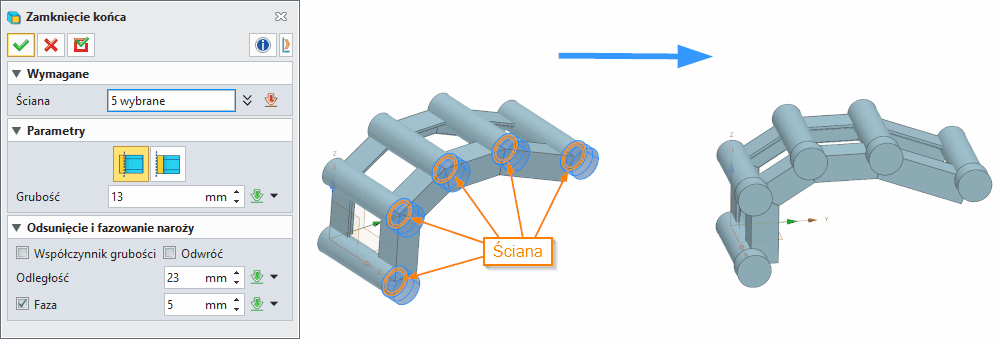

Na podstawie widocznego panelu narzędzia komenda oferuje dodatkowe możliwości konfiguracji:

• wybór wielu ścian jednocześnie,

• seryjne zamykanie końców konstrukcji,

• dynamiczne przełączanie kierunku budowy zaślepki,

• szybkie definiowanie fazowania,

• automatyczne zachowanie relacji grubości,

• kontrolę odsunięcia względem profilu.

Komenda współpracuje bezpośrednio z operacjami:

Ograniczenia narzędzia:

• brak obsługi powierzchni nieplanarnych,

• wymagana poprawna topologia bryły,

• problemy mogą wystąpić przy bardzo małych tolerancjach modelu,

• operacja może nie działać poprawnie po agresywnych modyfikacjach bezpośrednich.

W środowisku dużych konstrukcji zaleca się wykonywanie operacji po zakończeniu głównych cięć i przycięć naroży.

---

Tipsy i tricki

1. Najpierw wykonuj operacje Przytnij (Trim), a dopiero później dodawaj zamknięcia końców — ogranicza to ryzyko błędów topologicznych.

2. Przy konstrukcjach rurowych stosuj niewielkie fazowanie zaślepek, aby uzyskać bardziej realistyczny model produkcyjny.

3. W przypadku importowanych modeli STEP warto wcześniej użyć funkcji naprawy geometrii, ponieważ uszkodzone pętle wewnętrzne uniemożliwiają działanie komendy.

4. Parametr Thickness Ratio znacząco przyspiesza projektowanie seryjnych konstrukcji stalowych.

5. Zamknięcia końców warto stosować przed generowaniem dokumentacji masowej i obliczeń środka ciężkości.

6. Przy modelowaniu balustrad i konstrukcji dekoracyjnych zaślepki poprawiają realizm wizualizacji.

7. Zbyt duża wartość odsunięcia może powodować niepożądane samoprzecięcia geometrii.

8. W konstrukcjach spawanych warto zachować niewielki dystans technologiczny umożliwiający prawidłowe wykonanie spoiny.

---

Synonimy komendy w popularnych programach CAD 3D

---

Tabela porównawcza

Program	Nazwa komendy PL	Nazwa komendy EN	Krótki opis
A	Zaślepka profilu	End Cap	Zamknięcie końców profili konstrukcyjnych
S	Zaślepka	End Cap	Automatyczne zamykanie profili Weldments
I	Pokrywa końca	End Cap	Zamknięcie elementów ramowych
3	Zamknięcie profilu	End Closure	Pokrywanie otwartych przekrojów
U	Zaślepienie powierzchni	Cap Surface	Domykanie otwartych geometrii
B	Zamknięcie otworu	Fill Cap	Wypełnianie końców siatek
O	End Cap	End Cap	Zamknięcie członów konstrukcyjnych
E	Zaślepka konstrukcji	End Cap	Zamykanie końców profili
A	Pokrywa końcowa	End Cap	Dodawanie płyt zamykających
G	Zamknięcie końca	End Cap	Operacja kończenia profili
N	Zamknięcie przekroju	End Cap	Narzędzie konstrukcji spawanych
C	Zaślepka profilu	Cap Feature	Zamknięcie geometrii ramowej
C	End Plate	End Plate	Dodawanie płyt końcowych
F	Zamknięcie profilu	End Cap	Operacja dla konstrukcji rurowychv

Typowy workflow projektowania z użyciem End Cap

Proces modelowania konstrukcji spawanych z wykorzystaniem komendy Zamknięcie końca w ZW3D przebiega według następującego schematu:

Krok 1 — Przygotowanie bazy geometrycznej

1. Utworzenie lub zaimportowanie profili konstrukcyjnych za pomocą komendy Człony konstrukcyjne (Structural Member)
2. Zdefiniowanie trasy i długości elementów ramy
3. Wykonanie cięć pod kątem (Trim) zgodnie z wymaganiami konstrukcyjnymi
4. Sprawdzenie poprawności topologii profili (brak otwartych pętli, błędów geometrycznych)

Krok 2 — Przygotowanie końcówek

1. Identyfikacja wszystkich otwartych zakończeń profili w modelu
2. Wyznaczenie kierunku budowy zaślepek (Outward/Inward) dla każdego elementu
3. Ustalenie parametrów technologicznych: grubość, odsunięcie, fazowanie

Krok 3 — Wykonanie zamknięć

1. Uruchomienie komendy Zamknięcie końca
2. Selekcja ścian końcowych profili (możliwy wybór wielokrotny)
3. Konfiguracja parametrów w panelu narzędzia:
   • Wybór trybu: Outward lub Inward
   • Ustawienie grubości (Thickness)
   • Definicja odsunięcia (Distance lub Ratio)
   • Aktywacja fazowania (Chamfer)
4. Zatwierdzenie operacji dla wszystkich wybranych ścian

Krok 4 — Weryfikacja i finalizacja

1. Sprawdzenie poprawności zamknięć (brak samoprzecięć)
2. Dodanie fazowania końcówek jeśli wymagane
3. Generowanie dokumentacji technologicznej
4. Przygotowanie modelu do symulacji spawania lub analizy MES

---

Zastosowania przemysłowe w ZW3D

1. Przemysł maszynowy i automatyka

• Konstrukcje nośne maszyn przemysłowych — zamykanie profili ram maszyn produkcyjnych, automatów do pakowania, linii montażowych
• Stelaże i ramy robota — zabezpieczenie końcówek profili konstrukcyjnych w konstrukcjach robotów przemysłowych
• Platformy robocze — zamknięcie profili nośnych platform i podestów serwisowych

2. Przemysł spożywczy i farmaceutyczny

• Konstrukcje hygieniczne — zamykanie profili w konstrukcjach wymagających łatwego czyszczenia (unikanie gromadzenia się zanieczyszczeń w otwartych profilach)
• Stelaże magazynowe — zabezpieczenie końcówek regałów i konstrukcji magazynowych
• Linie produkcyjne — zamknięcie profili w konstrukcjach przenośników i linii produkcyjnych

3. Przemysł budowlany i architektoniczny

• Balustrady i ogrodzenia — estetyczne zamknięcie końcówek profili w konstrukcjach dekoracyjnych
• Konstrukcje szkieletowe — zamykanie profili w konstrukcjach hal przemysłowych i magazynowych
• Elementy meblowe — zamknięcie profili w konstrukcjach mebli przemysłowych i biurowych

4. Przemysł energetyczny

• Konstrukcje wsporcze — zamykanie profili w konstrukcjach wsporczych instalacji energetycznych
• Stelaże paneli słonecznych — zabezpieczenie końcówek konstrukcji nośnych instalacji fotowoltaicznych
• Konstrukcje wieżowych — zamknięcie profili w konstrukcjach wież telekomunikacyjnych i energetycznych

5. Przemysł transportowy

• Konstrukcje pojazdów — zamykanie profili w konstrukcjach nadwozi pojazdów specjalistycznych
• Stelaże ładunkowe — zabezpieczenie końcówek konstrukcji nośnych w pojazdach transportowych
• Konstrukcje przyczep — zamknięcie profili w konstrukcjach przyczep i naczep

6. Przemysł chemiczny i petrochemiczny

• Konstrukcje platform — zamykanie profili w konstrukcjach platform wiertniczych i przetwórczych
• Stelaże instalacji — zabezpieczenie końcówek profili w konstrukcjach wsporczych instalacji przemysłowych
• Konstrukcje przeciwpożarowe — zamknięcie profili w konstrukcjach systemów przeciwpożarowych

---

Specyfika zastosowania w ZW3D

Komenda Zamknięcie końca (End Cap) w ZW3D oferuje unikalne możliwości w kontekście integracji z modułem konstrukcji spawanych:

• Automatyzacja procesu — możliwość seryjnego zamykania wielu końcówek jednocześnie
• Integracja z parametrami spawalniczymi — bezpośrednia relacja z operacjami przygotowania spoin
• Dokładność geometryczna — obsługa profili o różnych przekrojach z zachowaniem tolerancji
• Współpraca z modułem dokumentacji — automatyczne generowanie wykazów zaślepek w dokumentacji technologicznej

---

Workflow przy imporcie geometrii z innych systemów

W przypadku pracy z modelami importowanymi z innych systemów CAD:

1. Import modelu STEP/IGES z profilami konstrukcyjnymi
2. Naprawa geometrii za pomocą narzędzi Heal i Sew w ZW3D
3. Weryfikacja poprawności pętli — upewnienie się, że każdy profil ma jedną zamkniętą pętlę wewnętrzną
4. Konwersja profili do formatu ZW3D jeśli konieczne
5. Wykonanie zamknięć za pomocą komendy Zamknięcie końca (End Cap)
6. Weryfikacja końcowa poprawności zamknięć i topologii modelu

---

Workflow przy projektowaniu seryjnym

Dla projektowania seryjnego konstrukcji w ZW3D zaleca się następujące podejście:

1. Stworzenie szablonu z predefiniowanymi parametrami zaślepek
2. Użycie parametru Thickness Ratio dla automatyzacji wymiarowania
3. Zastosowanie wzorców (templates) dla powtarzalnych konstrukcji
4. Automatyzacja przez skrypty w przypadku dużych serii produktów
5. Integracja z systemem PLM dla zarządzania wersjami konstrukcji

---

Workflow przy modelowaniu hybrydowym

W kontekście modelowania hybrydowego w ZW3D:

1. Połączenie brył z powierzchniami — zamknięcie profili w konstrukcjach hybrydowych
2. Integracja z operacjami Surface — wykorzystanie End Cap w modelach mieszanych
3. Przygotowanie do symulacji — zamknięcie profili przed analizą MES
4. Generowanie wizualizacji — estetyczne zamknięcie końcówek dla prezentacji
