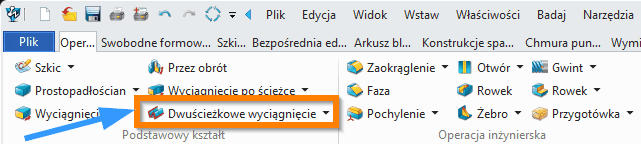

Dwuścieżkowe wyciągnięcie

Polecenie służy do tworzenia powierzchni loftu dwu-prowadnicowego pomiędzy dwiema krzywymi ścieżkami (prowadnicami), przechodzącej przez jeden lub więcej przekrojów. Opcja Grzbiet (Spine) umożliwia dodatkową kontrolę nad kształtem powierzchni. Dane wymagane to dwie krzywe ścieżki i profile przekrojów.

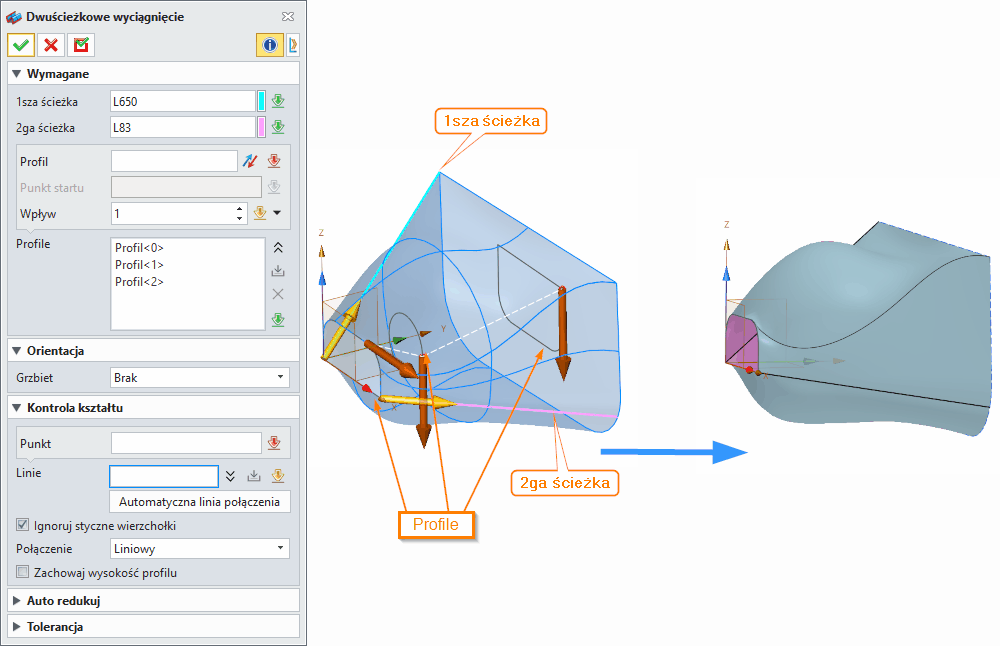

Dane wymagane

• Pierwsza i druga ścieżka (1st path, 2nd path / rails)
  Wybierz pierwszą i drugą krzywą prowadzącą. Mogą to być krzywe szkicowe, krawędzie powierzchni, szkice, listy krzywych lub linie podziału. Prowadnice mogą także tworzyć fragment cylindra lub stożka.

• Profil (Profile)
  Wybierz jeden lub więcej przekrojów poprzecznych, a następnie kliknij środkowym przyciskiem myszy, aby kontynuować. Obsługiwane są krzywe szkicowe, krawędzie, szkice i linie podziału.

• Punkt startu (Start point)
  Wskaż punkt początkowy.

• Profile (Profiles)
  Opcja umożliwia zapisywanie zestawu profili, ich dodawanie, modyfikowanie lub usuwanie.

• Wpływ (Influence)
  Współczynnik określający siłę oddziaływania profilu względem sąsiednich. Domyślnie każdy ma wartość 1. Nadanie wartości 2 powoduje, że dany profil ma dwukrotnie większy wpływ. Liczy się jedynie stosunek współczynników – ich zakres nie jest ograniczony (muszą być dodatnie). Przy różnicach powyżej 10 efekt jest praktycznie niezauważalny.

Dane opcjonalne – zakładka Orientacja

• Kształty (Shapes)
  Dostępne tylko, gdy aktywna jest opcja Sew shapes. Można wskazać kształty do zszycia. Brak wskazań oznacza zszycie wszystkich.

• Grzbiet (Spine)
  Kontrola kierunku osi Z loftu:
  – Brak (None) – bez kręgosłupa, loft dobiega do końców obu prowadnic.
  – Naturalny (Natural) – prosty kręgosłup, jeśli wszystkie profile leżą w płaszczyznach równoległych; w innym przypadku prosta prostopadła do każdej z płaszczyzn przez środek profilu.
  – Grzbiet (Spine) – oś Z styczna do wskazanej krzywej lub krawędzi.
  – Równolegle (Parallel) – oś Z prostopadła do istniejącej płaszczyzny; płaszczyzny profili pozostają do niej równoległe.

• Połączenie (Blending)
  – Liniowe (Linear) – powierzchnia zawiera liniowe przejście między profilami.
  – Gładkie (Smooth) – powierzchnia przechodzi płynnie.

• Minimalizuj dane powierzchni (Minimize surface data)
  Redukuje liczbę punktów kontrolnych, zmniejsza plik i ułatwia dalszą edycję. Domyślna konfiguracja sterowana opcją automatycznej redukcji NURBS.

• Tolerancja (Tolerance)
  Lokalne ustawienie tolerancji, ważne tylko dla bieżącego polecenia. Po zakończeniu obowiązuje globalna tolerancja modelu.

Dane opcjonalne – Kontrola kształtu
Opcje do tworzenia, modyfikacji i usuwania linii połączeń i wierzchołków stycznych. Linie połączeń dopasowują profile podczas loftu.

• Punkt (Point) – wybierz dwa punkty, aby utworzyć linię połączenia.

• Linie (Lines) – przechowywanie zestawu linii połączeń, możliwość dodawania, modyfikowania i usuwania.

• Dodaj (Add) – wybierz punkt profilu, aby utworzyć linię połączenia.

• Modyfikuj (Modify) – wybierz linię i nowy punkt, aby zmienić jej przebieg.

• Usuń (Delete) – usuń wskazaną linię połączenia.

• Automatyczna linia połączenia (Auto connection line) – automatyczne generowanie linii połączeń i podgląd dopasowania profili.

• Ignoruj styczne wierzchołki (Ignore Tangent Vertices) – pomija wierzchołki styczne w profilach szkicowanych, powierzchnie loftu przebiegają nad nimi ciągłym łukiem.

Uwagi (Notes)
W krokach 1 i 2 można kliknąć prawym przyciskiem i wybrać Wstaw listę krzywych (Insert Curve List) z menu Input Options, aby wstawić parametryczną listę istniejących krzywych jako dane wejściowe.

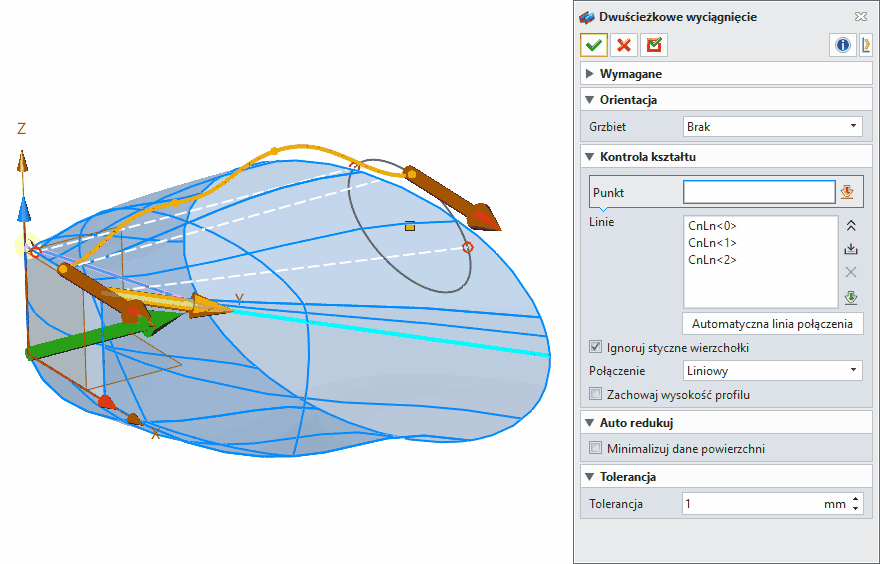

Ponizej przedstawiono opcje Grzbiet oraz Połączenie:
