Odsunięcie ściany

Umożliwia rozszerzenie lub skurczenie ściany / powłoki w części.

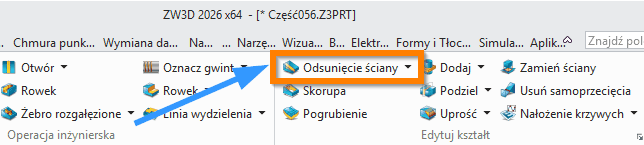

Operacje > Edytuj kształt

Odsunięcie ściany (Offset Shell Face) pozwala na odsuwanie jednej lub kilku wybranych ścian powłoki w ZW3D. Powłoka może być zarówno otwarta, jak i zamknięta. Polecenie wykorzystuje wartość odsunięcia — dodatnia oznacza odsunięcie zewnętrzne, ujemna wewnętrzne. Przy tej operacji można zarządzać sposobem tworzenia ścian bocznych oraz sposobem przedłużania odsuwanych ścian.

Metody i opcje działania komendy

• Nie twórz (Do not create) – krawędzie są rozbijane, odsunięta ściana staje się osobnym elementem.

• Utwórz (Create) – wszystkie krawędzie obwiedni są przeliczane, a ściany boczne tworzone tam, gdzie to wymagane.

• Zablokuj (Force) – ściany boczne są zawsze tworzone, nawet gdy geometrycznie nie są bezpośrednio wymagane; krawędzie nie są przeliczane.

Tryby przedłużania odsuwanej ściany:

• Liniowy (Linear) – ściana wydłużana wzdłuż stycznej, bez zachowania krzywizny.

• Okrągły (Circular) – wydłużenie zgodnie z krzywizną oryginalnej powierzchni.

• Odbicie (Reflect) – przedłużenie przez odbicie punktów kontrolnych względem normalnej płaszczyzny.

• Krzywizna (Curvature diminishing) – zachowuje krzywiznę na końcach, stopniowo przechodząc do linii prostej.

• Naturalny (Natural) - Połączenie opcji krzywizna oraz okrągły

Opcje dotyczące przecinających się powierzchni:

• Nie usuwaj (Do not remove) – ignorowanie samozachodzących powierzchni.

• Usuń wszystkie (Remove all) – automatyczne usuwanie przecinających się fragmentów.

Automatyczne zmniejszanie danych powierzchni (Auto Reduce)

• Minimalizuj dane powierzchni (Minimize surface data) – ogranicza liczbę punktów kontrolnych, co zmniejsza rozmiar pliku i usprawnia późniejszą edycję.

Tolerancja (Tolerance)

• Ustawia lokalną tolerancję, ważną tylko dla bieżącej komendy. Po zakończeniu operacji używana jest globalna tolerancja modelowania.

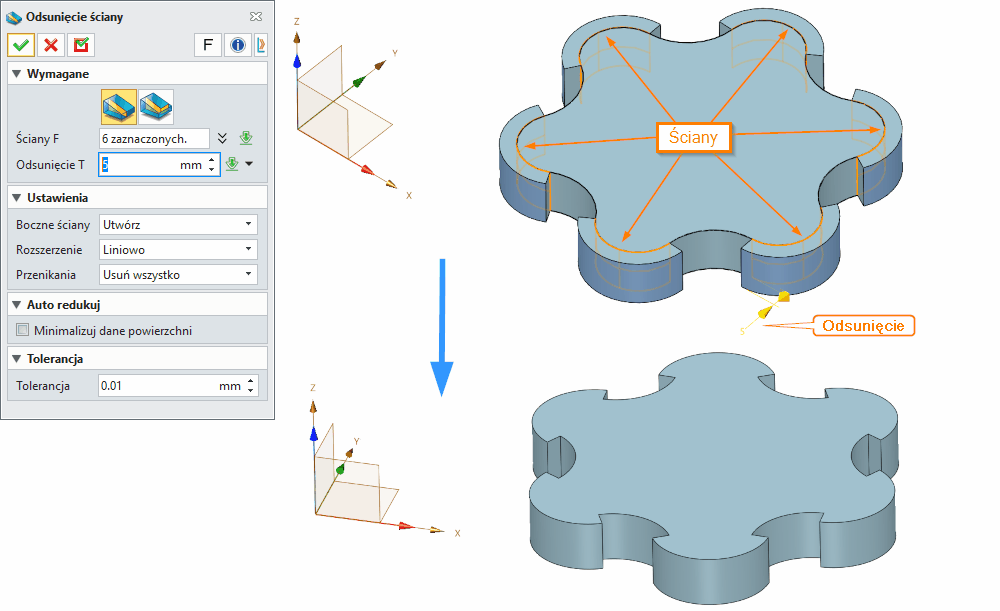

Wymagane dane wejściowe komendy

• Ściany (Faces) — wybierz jedną lub więcej ścian do odsunięcia.

• Odsunięcie (Offset) — podaj wartość odsunięcia (ujemną lub dodatnią).

• Lista (List) — po wskazaniu ścian i wartości odsunięcia dodaj dane jako listę; dwukrotne kliknięcie w liście pozwala zmodyfikować wartości dla konkretnych ścian.

Opcjonalne dane wejściowe komendy

• Różne wartości odsunięcia dla każdej ściany.

• Tryb tworzenia ścian bocznych.

• Tryb przedłużania odsuwanej ściany.

• Ustawienia minimalizacji danych powierzchni.

• Ustawienia tolerancji.

Funkcje dodatkowe, opcje, ustawienia komendy

• Możliwość odsunięcia wielu ścian jednocześnie, każdej o inną wartość.

• Zaawansowane sterowanie sposobem tworzenia ścian bocznych i typem przedłużenia.

• Praca na samozachodzących powierzchniach z możliwością ich automatycznego usuwania.

• Minimalizacja liczby punktów kontrolnych celem usprawnienia edycji.

• Lokalne ustawienia tolerancji.

Tipsy i tricki użycia komendy w ZW3D

• Ustawiając różne wartości odsunięcia dla poszczególnych ścian, możesz uzyskać nietypowe efekty geometryczne.

• Opcja „Minimize surface data” znacząco poprawia wydajność pracy z dużymi modelami, kosztem chwilowego spowolnienia przy ich tworzeniu.

• Komenda może się nie powieść, jeśli promień naroża (wklęsłego lub wypukłego) zostanie odsunięty dokładnie o swoją wartość — unikaj takich sytuacji.

• Przy pracy na złożonych bryłach śledź efekty przecinania się powierzchni i rozważ użycie opcji automatycznego usuwania tych fragmentów.

Synonimy komendy dla popularnych programów CAD 3D

• Odsunięcie ściany, przesunięcie powierzchni, pogrubienie ściany, offset powierzchni, Push/Pull, wydłużenie ściany, przemieszczenie ściany, Offset Face, Offset Surface, Move Face, Shrink/Fatten.
