Siatka krzywej

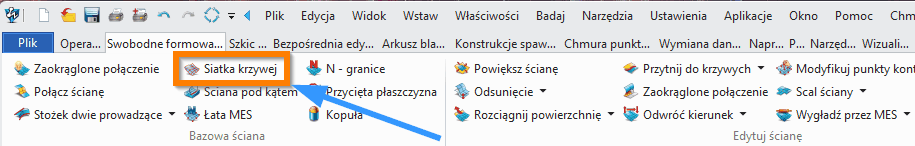

Siatka krzywej (Curve Mesh)

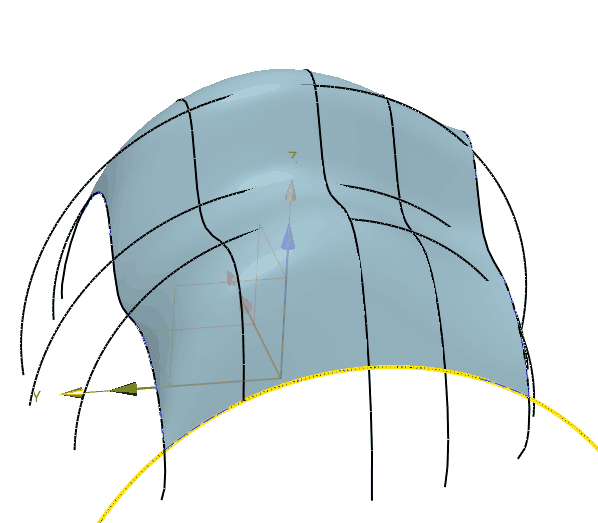

Komenda służąca do tworzenia powierzchni swobodnej poprzez przejście przez siatkę krzywych U i V. Krzywe mogą być szkicami, krzywymi szkieletowymi lub krawędziami powierzchni. Krzywe muszą się przecinać, ale nie muszą być zbieżne w punktach końcowych. Siatka krzywej pozwala na stworzenie dowolnej powierzchni z zarysu kilku krzywych wprowadzonych w dwóch kierunkach. Segmenty krzywych mogą składać się z kilku stycznych do siebie krzywych. Linie podziału mogą być wybierane jako krzywe końcowe siatki krzywej dla stycznych i ciągłych połączeń z sąsiednimi powierzchniami. Funkcja ta jest szczególnie użyteczna przy modelowaniu skomplikowanych kształtów organicznych, form przemysłowych, detali karoserii samochodowych, kadłubów statków, obudów produktów konsumenckich oraz wszelkich powierzchni swobodnych wymagających precyzyjnego kontrolowania kształtu w dwóch kierunkach. Przykłady zastosowania obejmują tworzenie ergonomicznych uchwytów narzędzi, łyżek, myszek komputerowych, obudów urządzeń elektronicznych oraz elementów wyposażenia wnętrz.

Metody i opcje działania komendy

Segment krzywej (Curve Segment) – wybierz segment krzywej jako krzywą U lub V. Kliknij środkowym przyciskiem myszy, a wybrana krzywa zostanie wprowadzona do listy. Kliknij ikonę, aby odwrócić kierunek wybranej krzywej.

Krzywe U, Krzywe V (U Curves, V Curves) – wybierz listę krzywych najpierw w kierunku U, a następnie w kierunku V. Podczas wybierania krzywych klikaj punkty w pobliżu końców krzywych, aby wskazać ten sam kierunek. Linie podziału są obsługiwane jako krzywe końcowe.

Rozłącz elementy jako nowe U/V (Disjoint Entities as New U/V) – ta opcja jest zaznaczona domyślnie. Automatycznie rozpocznie nową listę, gdy następny wybór krzywej będzie całkowicie niepołączoną krzywą.

Wyrównanie krzywych U/V (U/V Curve Alignment) – opcja modernizacji pozwala na kontrolowanie sposobu wyrównywania krzywych U i V względem siebie, co wpływa na ostateczny kształt powierzchni.

Wymagane dane wejściowe komendy

Segment krzywej (Curve Segment) – co najmniej dwie krzywe w kierunku U i co najmniej dwie krzywe w kierunku V, tworzące siatkę przecinających się krzywych.

Krzywe U (U Curves) – lista krzywych w pierwszym kierunku (zwykle wzdłuż głównego kierunku powierzchni).

Krzywe V (V Curves) – lista krzywych w drugim kierunku (zwykle w kierunku prostopadłym do krzywych U).

Opcjonalne dane wejściowe komendy

Zastosuj do wszystkich (Apply to All) – zaznacz to pole, aby ustawić ciągłość wszystkich krawędzi granicznych jednocześnie. Jeśli ciągłość jednej krawędzi granicznej zostanie zmieniona, ciągłość pozostałych zostanie zmodyfikowana do tej samej wartości.

Pierwsze (Ostatnie) U/V (First (Last) U/V) – wymuszenie, aby krawędzie graniczne były styczne i/lub ciągłe z sąsiednimi krawędziami i powierzchniami. Można wybrać G0 (pozycja), G1 (styczna), G2 (krzywizna) lub normalną. Jeśli wybrano G1 (styczna) lub G2 (krzywizna), można określić wielkość i sąsiednią powierzchnię.

Rozszerz do punktu przecięcia (Extend to Intersection Point) – zaznacz to pole, gdy wszystkie krzywe w jednym kierunku przecinają się w punkcie; powierzchnia rozciągnie się do punktu przecięcia zamiast kończyć się na ostatniej krzywej krzyżowej.

Tolerancja (Tolerance) – określ tolerancję odchylenia dla przecinających się krzywych.

Funkcje dodatkowe, opcje, ustawienia komendy

Więzy graniczne (Boundary Constraints) – zaawansowane opcje ciągłości pozwalają na kontrolowanie jakości połączenia z istniejącymi powierzchniami:

• G0 (Pozycja) (G0 Position) – powierzchnie się stykają, ale mogą tworzyć ostrą krawędź

• G1 (Styczna) (G1 Tangent) – powierzchnie są styczne, tworząc gładkie przejście bez załamań

• G2 (Krzywizna) (G2 Curvature) – powierzchnie mają ciągłą krzywiznę, zapewniając najwyższą jakość wizualną

• Normalnie (Normal) – powierzchnia jest prostopadła do powierzchni odniesienia

Powierzchnia owijki (Surface Overshoot) – kontrola wielkości (magnituda) rozciągania powierzchni przy krawędziach granicznych, dostępna dla warunków G1 i G2.

Odwrócenie kierunku (Reverse Direction) – możliwość zmiany kierunku wybranych krzywych dla zapewnienia spójnego przepływu powierzchni.

Gałkość (Smoothness) – algorytmy wygładzania powierzchni minimalizujące lokalne nieregularności.

Tipsy i tricki użycia komendy

1. Kierunek krzywych – podczas wybierania krzywych U i V zawsze klikaj w pobliżu tego samego końca każdej krzywej, aby zapewnić spójny kierunek. Niespójne kierunki mogą powodować skręcenie lub pofałdowanie powierzchni.

2. Kolejność selekcji – wybieraj krzywe w logicznej kolejności (np. od lewej do prawej lub od dołu do góry), co ułatwia przewidywanie kształtu wynikowej powierzchni.

3. Równomierne rozmieszczenie – dla najlepszych rezultatów staraj się, aby krzywe U i V były równomiernie rozmieszczone. Zbyt gęste lub zbyt rzadkie rozmieszczenie może prowadzić do niepożądanych deformacji.

4. Użycie linii podziału (Parting Lines) – gdy tworzysz powierzchnię łączącą się z istniejącymi geometriami, użyj linii podziału jako krzywych końcowych i ustaw odpowiednie więzy graniczne (G1 lub G2) dla gładkiego przejścia.

5. Kontrola przecięć – upewnij się, że krzywe U i V rzeczywiście się przecinają w obrębie określonej tolerancji. Jeśli komenda zgłasza błędy przecięć, spróbuj zwiększyć wartość tolerancji w ustawieniach.

6. Rozszerzenie do punktu – gdy wszystkie krzywe w jednym kierunku zbiegają się w jednym punkcie (np. przy tworzeniu czubka), użyj opcji "Rozszerz do punktu przecięcia", aby uniknąć tworzenia zdegenerowanej krawędzi.

7. Podział na mniejsze obszary – dla bardzo skomplikowanych powierzchni rozważ podzielenie ich na mniejsze sekcje i użycie wielu operacji siatki krzywej z odpowiednimi więzami ciągłości między nimi.

8. Analiza jakości – po utworzeniu powierzchni użyj narzędzi analizy (zebra, krzywizna, odbicia) do weryfikacji jakości powierzchni przed dalszym modelowaniem.

9. Krzywe prowadzące – dla większej kontroli nad kształtem powierzchni można najpierw utworzyć podstawowe krzywe ramowe, a następnie dodać pośrednie krzywe dla precyzyjniejszego kształtowania.

10. Optymalizacja krzywych wejściowych – przed użyciem komendy upewnij się, że krzywe wejściowe są wysokiej jakości (gładkie, bez zbędnych punktów kontrolnych), gdyż jakość krzywych bezpośrednio wpływa na jakość wynikowej powierzchni.

11. Praca z szkicami – krzywe mogą pochodzić z szkiców 2D lub 3D, krawędzi istniejących powierzchni lub dedykowanych krzywych szkieletowych. Mieszanie różnych typów jest dozwolone.

Synonimy komendy w popularnych programach CAD 3D:

Powierzchnia przez siatkę krzywych, Powierzchnia UV, Siatkowa powierzchnia krzywych, Powierzchnia przez dwie serie krzywych, Powierzchnia meshowa, Łączenie przez siatkę, Przejście przez krzywe siatkowe, Powierzchnia dwukierunkowa, Mieszanie krzywych sieciowych
