Import OBJ

Umożliwia wczytywanie geometrii w pliku OBJ.

Chmura punktów → Import

Import pliku OBJ (Import OBJ)

Komenda Import pliku OBJ (Import OBJ) w systemie ZW3D służy do wczytywania modeli zapisanych w formacie OBJ (Wavefront Object File) do środowiska CAD. Format OBJ jest jednym z najczęściej wykorzystywanych standardów wymiany geometrii siatkowej pomiędzy aplikacjami do modelowania 3D, wizualizacji, skanowania oraz grafiki komputerowej. Narzędzie pozwala zaimportować geometrię reprezentowaną jako siatka wielokątów (polygon mesh), zwykle trójkątnych lub czworokątnych ścian, wraz z opcjonalnymi informacjami o kolorach i mapach tekstur.

W praktyce komenda znajduje zastosowanie podczas importu modeli pochodzących z programów takich jak Blender, Maya, 3ds Max, ZBrush, RealityCapture czy aplikacji do skanowania 3D. Umożliwia również wykorzystanie modeli koncepcyjnych, assetów wizualizacyjnych lub danych reverse engineering w procesie projektowym CAD/CAM.

Narzędzie jest szczególnie przydatne w procesach:

• modelowania hybrydowego (łączenie brył CAD z geometrią siatkową),

• reverse engineering,

• naprawy geometrii importowanej,

• przygotowania modeli do dalszej rekonstrukcji powierzchniowej,

• projektowania form i obróbki CAM na podstawie modeli referencyjnych,

• weryfikacji geometrii otrzymanej z systemów graficznych lub skanerów 3D.

Komenda dostępna jest zazwyczaj przez mechanizm Import → OBJ (*.obj) lub poprzez standardowe okno wyboru plików importu.

---

Metody i opcje działania komendy

Import pliku OBJ w ZW3D działa jako proces translacji danych siatkowych do środowiska roboczego CAD. Podczas działania komendy użytkownik wskazuje plik źródłowy, po czym system interpretuje strukturę siatki oraz dodatkowe informacje zapisane w pliku.

W praktyce można wyróżnić kilka wariantów działania:

• Import samej geometrii siatkowej – najczęściej stosowany tryb, gdy potrzebny jest wyłącznie model referencyjny lub baza do rekonstrukcji powierzchniowej.

• Import z kolorami zapisanymi w pliku – pozwala zachować przypisane materiały lub kolory elementów geometrii, co jest przydatne przy analizie zeskanowanych obiektów lub modeli wizualizacyjnych.

• Import z mapami tekstur – umożliwia odczyt plików tekstur skojarzonych z modelem OBJ poprzez plik materiałów (*.MTL). Opcja ta ma znaczenie głównie przy pracy z modelami wizualnymi lub skanami fotogrametrycznymi.

• Import jako geometria referencyjna do przebudowy CAD – często stosowany workflow, w którym model OBJ pełni bazę do tworzenia powierzchni, brył lub szkiców referencyjnych.

---

Wymagane dane wejściowe komendy

Plik OBJ (OBJ File)

Podstawowym wymaganym elementem jest wskazanie pliku źródłowego w formacie OBJ (*.obj).

Plik ten zawiera:

• definicję wierzchołków (vertices),

• ściany wielokątowe (faces),

• normalne powierzchni,

• współrzędne UV dla tekstur,

• odwołania do materiałów MTL.

W poprawnym workflow ważne jest zachowanie kompletności zestawu plików – wiele modeli OBJ wymaga obecności pliku:

MTL (Material Template Library)

oraz folderu tekstur. Brak tych danych nie uniemożliwia importu geometrii, ale może skutkować utratą kolorystyki lub materiałów.

Ścieżka lokalizacji pliku

Użytkownik wskazuje lokalizację modelu w systemie plików. Po wybraniu pliku ZW3D przygotowuje model do translacji i wyświetla panel ustawień importu.

Typowe błędy użytkownika:

• import uszkodzonego pliku OBJ,

• brak powiązanego pliku *.MTL,

• nieodnalezione tekstury,

• próba pracy na bardzo gęstej siatce powodującej spadek wydajności,

• niezgodność jednostek pomiędzy aplikacjami źródłowymi.

---

Opcjonalne dane wejściowe komendy

Użyj kolorów z pliku (Use Colors from File)

Opcja umożliwia import kolorów zapisanych w modelu źródłowym.

Po aktywacji ZW3D próbuje odczytać informacje materiałowe i przypisać odpowiednie kolory do geometrii siatkowej.

Opcja jest szczególnie użyteczna podczas:

• analizy modeli zeskanowanych,

• pracy z assetami wizualizacyjnymi,

• importu wielomateriałowych modeli koncepcyjnych,

• rozpoznawania logicznych stref modelu.

Wyłączenie tej funkcji powoduje zaimportowanie geometrii w domyślnej kolorystyce systemowej.

Użyj mapy tekstury z pliku (Use Texture Maps from File)

Opcja pozwala zachować mapowanie tekstur przypisanych do modelu OBJ.

Po aktywacji system odczytuje:

• współrzędne UV,

• pliki materiałowe MTL,

• zewnętrzne bitmapy tekstur.

Funkcja ma znaczenie głównie w zastosowaniach:

• wizualizacyjnych,

• analizie skanów fotogrametrycznych,

• pracy z modelami referencyjnymi,

• prezentacji produktu.

W klasycznym modelowaniu mechanicznym CAD opcja ta często pozostaje nieaktywna, ponieważ tekstury nie wpływają na geometrię bryłową.

---

Funkcje dodatkowe, opcje, ustawienia komendy

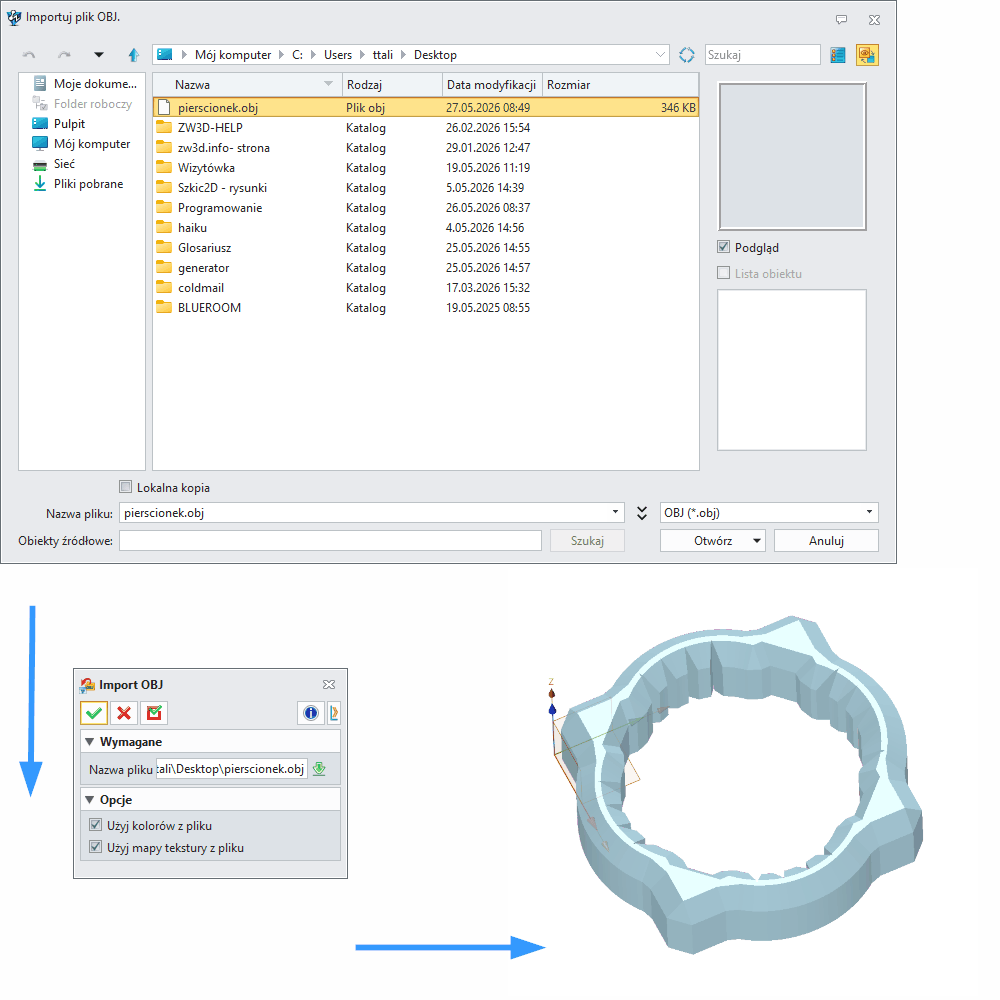

Na podstawie panelu importu widocznego w interfejsie ZW3D komenda oferuje następujące ustawienia dodatkowe:

Podgląd modelu przed importem

System umożliwia wstępny podgląd wybranego pliku OBJ jeszcze przed zatwierdzeniem operacji. Pozwala to zweryfikować poprawność modelu, orientację oraz kompletność danych.

Wczytanie modelu jako siatka wielokątowa

Importowany obiekt pozostaje geometrią siatkową i nie jest automatycznie konwertowany na natywną bryłę CAD. W praktyce oznacza to, że:

• model nie posiada historii operacji,

• nie obsługuje klasycznych cech parametrycznych,

• wymaga rekonstrukcji powierzchniowej lub konwersji do bryły.

Zależność od plików MTL

Format OBJ często współpracuje z plikiem MTL, który przechowuje informacje o materiałach. Jeśli plik znajduje się w tym samym katalogu co model, ZW3D może automatycznie odczytać dane wizualne.

Ograniczenia importu

Przy bardzo dużych modelach (np. skany 3D o milionach trójkątów) mogą wystąpić:

• dłuższe czasy wczytywania,

• większe zużycie pamięci RAM,

• obniżona płynność wyświetlania.

W takich sytuacjach zaleca się wcześniejszą redukcję siatki (mesh decimation).

Relacja z innymi komendami

Import OBJ często stanowi pierwszy etap workflow z wykorzystaniem:

• Heal – analiza i naprawa geometrii,

• Mesh/Facet Tools – operacje na siatkach,

• Reverse Engineering – odtwarzanie geometrii CAD,

• Surface Reconstruction – przebudowa powierzchni,

• Boolean/Hybrid Modeling – modelowanie mieszane bryła–mesh.

---

Tipsy i tricki

1. Przed importem sprawdzaj obecność pliku MTL – brak pliku materiałowego zwykle oznacza utratę kolorów i tekstur.

2. Redukuj bardzo gęste siatki przed importem do ZW3D – modele skanów z milionami polygonów mogą znacząco obniżyć wydajność.

3. OBJ traktuj jako geometrię referencyjną – w większości zastosowań mechanicznych lepiej przebudować model do natywnej bryły CAD.

4. Łącz OBJ z modelowaniem powierzchniowym – tworzenie przekrojów i powierzchni referencyjnych pozwala skutecznie rekonstruować geometrię techniczną.

5. Sprawdzaj skalę modelu po imporcie – niektóre programy eksportują OBJ bez jednoznacznej informacji o jednostkach.

6. W projektowaniu form wykorzystuj OBJ do analiz kształtu organicznego – szczególnie przy importach ze skaningu lub modelowania artystycznego.

7. Jeżeli model wygląda „poszarpanie” – sprawdź normalne powierzchni – problem może wynikać z błędnej orientacji polygonów.

---

Synonimy komendy w popularnych programach CAD 3D

Import modelu OBJ (Import modelu OBJ / OBJ Model Import)
Import siatki OBJ (OBJ Mesh Import)
Import siatki (Mesh Import)
Import siatki wielokątów (Import Polygon Mesh)
Import geometrii (Import Geometry)
Import formatu Wavefront OBJ (Wavefront OBJ Import)
Import modelu ściankowego (Import Faceted Model)
Import pliku siatki (Mesh File Import)
Import modelu zasobu (Import Asset Model)

---

Tabela porównawcza

Program	Nazwa komendy PL	Nazwa komendy EN	Krótki opis
A	Import OBJ	OBJ Import	Wczytywanie geometrii siatkowej do środowiska modelowania.
S	Import siatki	Mesh Import	Import modeli polygonalnych do dalszej konwersji.
I	Import OBJ	Import OBJ	Obsługa geometrii siatkowej i referencyjnej.
3	Wstaw siatkę	Insert Mesh	Import danych mesh do modelowania hybrydowego.
U	Import OBJ	OBJ Import	Import modeli wizualnych i architektonicznych.
B	Import Wavefront	Import OBJ	Pełna obsługa modeli polygonalnych i materiałów.
O	Import modelu	Import	Wczytywanie danych mesh do chmury CAD.
E	Import siatki	Mesh Import	Obsługa modeli facetowych.
A	Import modelu 3D	Import OBJ	Import geometrii referencyjnej.
G	Import pliku	Import	Wczytanie modeli zewnętrznych.
N	Import siatki	Facet Body Import	Zaawansowany import geometrii mesh.
C	Import modelu OBJ	Import Mesh	Wczytywanie geometrii trójkątowej.
C	Import modelu polygonalnego	Mesh Import	Obsługa danych facetowych i reverse engineering.
F	Import siatki	Import Mesh	Import danych STL/OBJ do modułu Mesh Design.

Przykładowy workflow — Reverse Engineering z modelu OBJ

Poniżej przedstawiono typowy proces pracy z zaimportowanym modelem OBJ w kontekście odwrotnego inżynierii (reverse engineering) i przygotowania geometrii do dalszej obróbki CAM.

Krok 1: Przygotowanie pliku źródłowego

Przed importem należy upewnić się, że:

• Plik OBJ jest kompletny (brak uszkodzonych ścian)
• Dostępny jest plik MTL (jeśli wymagana kolorystyka)
• Gęstość siatki jest adekwatna do celu — dla RE zaleca się 50–200 punktów na mm dla średniej dokładności
• Jednostki są zgodne z ustawieniami ZW3D (mm, cal, m)

Krok 2: Import do ZW3D

1. Otwórz Import → OBJ (*.obj)
2. Wskaż plik źródłowy
3. W panelu ustawień wybierz:
   • Import jako geometria referencyjna
   • Użyj kolorów z pliku (opcjonalnie, do identyfikacji stref)
   • Użyj map tekstury (zazwyczaj niepotrzebne w RE)
4. Zatwierdź import

Krok 3: Weryfikacja i naprawa geometrii

Po imporcie wykonaj:

1. Heal — naprawa dziur, otwartych krawędzi, nakładających się ścian
2. Sprawdź orientację normalnych — komenda Normal → Flip jeśli geometry jest odwrócona
3. Weryfikacja skali — porównaj wymiary z dokumentacją lub rzeczywistym obiektem
4. Redukcja gęstości (jeśli konieczne) — Mesh → Decimate dla lepszej wydajności

Krok 4: Tworzenie powierzchni referencyjnych

1. Utwórz Cross Section (przekrój) w kluczowych miejscach modelu
2. Na podstawie przekrojów stwórz Spline lub Curve referencyjne
3. Użyj Surface from Curve do budowy powierzchni bazowych

Krok 5: Rekonstrukcja bryły CAD

1. Na podstawie powierzchni referencyjnych stwórz Loft, Sweep lub Boundary Surface
2. Połącz bryły za pomocą Boolean → Union
3. Dodaj cechy parametryczne (otwory, fillety, chamfery)
4. Usuń lub ukryj oryginalną siatkę OBJ

Krok 6: Export do CAM

1. Zapisz model jako STEP lub IGES (formaty parametryczne)
2. Przenieś do modułu CAM
3. Użyj siatki OBJ jako Reference Geometry do weryfikacji ścieżek narzędzia

---

Zastosowanie w przemyśle

Przemysł motoryzacyjny

• Analiza konkurencji — import modeli konkurencyjnych pojazdów z modeli 3D drukowanych lub skanów do analizy aerodynamiki i ergonomii
• Prototypowanie szybkie — import modeli koncepcyjnych z Blendera/Maya do weryfikacji wymiarów przed produkcją form
• Reverse engineering części — skanowanie zużytych elementów silnika lub nadwozia i rekonstrukcja w ZW3D

Przemysł lotniczy i kosmiczny

• Modelowanie aerodynamiczne — import modeli skrzydeł i kadłubów z symulacji CFD (np. ANSYS Fluent) do wizualizacji i analizy
• Reverse engineering komponentów — odtwarzanie geometry lotniczych na podstawie skanów 3D istniejących części
• Projektowanie kokpitów — integracja modeli ergonomicznych z systemów CAD/CAM

Przemysł medyczny

• Protezy i implanty — import modeli anatomii z skanerów medycznych (CT, MRI) do projektowania implantów
• Chirurgiczne planowanie — wykorzystanie modeli pacjenta do symulacji zabiegów
• Ergonomia narzędzi — import modeli rąk i kończyn do projektowania narzędzi medycznych

Przemysł budowlany i architektoniczny

• Digitalizacja obiektów — import modeli z skanerów 3D budynków do renowacji i modernizacji
• BIM integration — łączenie modeli architektonicznych z systemami CAD/CAM
• Analiza konstrukcyjna — import modeli z programów wizualizacyjnych do symulacji nośności

Przemysł rozrywkowy i gamingowy

• Prototypowanie figurek — import modeli z Blendera/ZBrush do produkcji form wtryskowych
• Wizualizacja produktów — integracja modeli wizualnych z systemami CAD do prezentacji
• Edukacja i szkolenia — wykorzystanie modeli 3D do symulacji i szkoleń

Przemysł energetyczny

• Turbin i generatorów — reverse engineering komponentów energetycznych
• Rurociągów — import modeli z systemów GIS do projektowania instalacji
• Wiatraków — analiza modeli aerodynamicznych z symulacji

Przemysł spożywczy i opakowaniowy

• Projektowanie opakowań — import modeli produktów do optymalizacji opakowań
• Ergonomia linii produkcyjnych — integracja modeli maszyn z systemami CAD
