Podziel krzywymi

Pozwala na podzielenie ściany przez krzywą lub jej rzut w przestrzeni 3D.

Swobodne formowanie > Edycja ściany

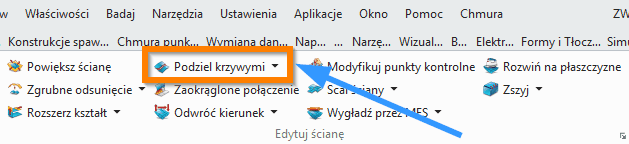

Swobodne formowanie Podziel krzywymi wstążka ZW3D

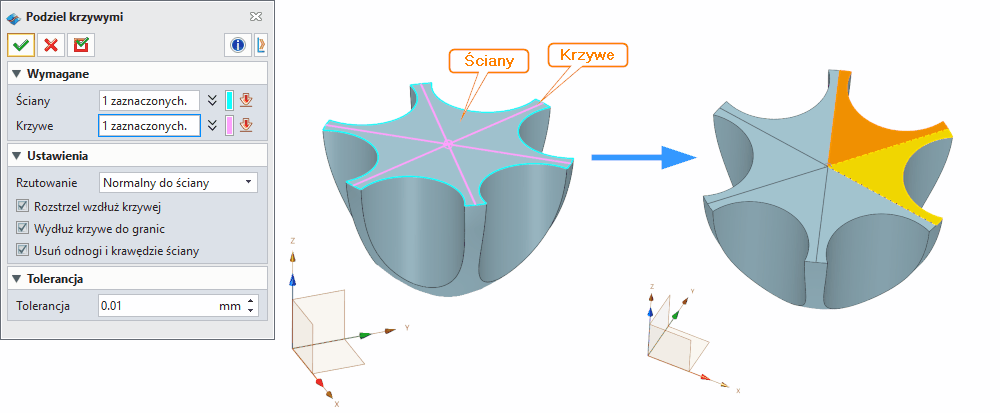

Swobodne formowanie Podziel krzywymi Panel ZW3D

Podziel krzywymi (Split with Curves)

Komenda Podziel krzywymi (Split with Curves) służy do dzielenia ściany lub całego kształtu przy użyciu jednej lub wielu krzywych, które wyznaczają linie podziału geometrii. W wyniku operacji powstają nowe ściany w obrębie tej samej bryły lub powierzchni, bez zmiany jej ogólnej topologii.

Narzędzie jest szczególnie przydatne w:

  • przygotowaniu powierzchni do dalszych operacji modelowania,

  • tworzeniu stref funkcjonalnych na powierzchniach,

  • podziale geometrii przed operacjami odsunięcia, wyciągnięcia lub usunięcia,

  • przygotowaniu powierzchni do projektowania form wtryskowych,

  • pracy z importowaną geometrią (STEP, IGES), gdzie wymagane jest wydzielenie fragmentów powierzchni.

Jeżeli krzywe podziału przecinają się, program automatycznie uwzględnia powstające węzły przecięć i tworzy odpowiednie fragmenty powierzchni wynikowych.


Metody działania komendy

Podział powierzchni może odbywać się na dwa podstawowe sposoby:

1. Podział krzywymi leżącymi na powierzchni

Krzywe znajdują się bezpośrednio na powierzchni (np. krzywe rzutowane wcześniej lub wygenerowane jako izolinie).

W tym przypadku:

  • podział następuje dokładnie w miejscu przebiegu krzywych,

  • nie jest wykonywana dodatkowa projekcja.

2. Podział krzywymi rzutowanymi na powierzchnię

Jeżeli krzywe nie znajdują się na powierzchni, mogą zostać rzutowane na nią podczas operacji.

Możliwe są różne tryby projekcji:

  • normalnie do powierzchni,

  • w zadanym kierunku,

  • dwukierunkowo względem osi projekcji.

Takie podejście pozwala dzielić powierzchnie nawet wtedy, gdy krzywe znajdują się w innej części przestrzeni modelu.


Wymagane dane wejściowe komendy

Ściany (Faces)

Należy wskazać ścianę lub cały kształt, który ma zostać podzielony.

Możliwe jest:

  • wybranie pojedynczej ściany,

  • wybranie wielu ścian,

  • wskazanie całej bryły lub powierzchni.

Jeżeli dzielona jest pojedyncza ściana, wynik nadal pozostaje częścią tej samej bryły — pojawiają się jedynie nowe granice powierzchni.

Jeżeli wybrana zostanie cała bryła, podział zostanie zastosowany do wszystkich powierzchni, które przecinają wskazane krzywe.


Krzywe (Curves)

Należy wskazać krzywe podziału, które definiują granice nowych powierzchni.

Krzywe mogą być:

  • krzywymi szkicu,

  • krawędziami istniejącej geometrii,

  • krzywymi 3D,

  • krzywymi powstałymi z przecięcia powierzchni.

Jeżeli pole Krzywe pozostanie puste, a wybrane ściany przecinają się geometrycznie, ZW3D może automatycznie wygenerować krzywe podziału w miejscach przecięcia powierzchni.


Opcjonalne dane wejściowe komendy

Rzutowanie (Projection)

Określa sposób przeniesienia krzywych na powierzchnię dzieloną.

Dostępne tryby:
W miejscu (brak) (In Place (none))
Brak projekcji (No projection). Krzywe muszą leżeć bezpośrednio na powierzchni.
Normalna ściany (Face Normal). Krzywe są rzutowane prostopadle do powierzchni.
Skierowany (Directed). Użytkownik definiuje własny kierunek projekcji.
Dwukierunkowy (Bi-directional). Projekcja odbywa się w obu kierunkach osi projekcji (dodatnim i ujemnym).
Ułatwia to podział powierzchni (surface splitting), gdy krzywe przecinają ją z obu stron.

Kierunek (Direction)

Opcja używana przy trybie Directed.

Umożliwia wskazanie:

  • osi układu współrzędnych,

  • krawędzi,

  • wektora kierunku,

  • innego elementu definiującego kierunek projekcji.


Funkcje dodatkowe, opcje i ustawienia komendy

Rozstrzel wzdłuż krzywej (Explode along curves)

Nowo utworzone krawędzie zostają odłączone od struktury bryły.

Efekt:

  • powierzchnie nie są zszyte,

  • można je później edytować niezależnie.

Opcja przydatna przy:

  • przygotowaniu powierzchni do operacji Sew,

  • analizie geometrii.


Wydłuż krzywe do granic (Extend curves to boundary)

Krzywe podziału są automatycznie wydłużane do granic powierzchni.

Cechy:

  • wydłużenie odbywa się liniowo,

  • rozpoczyna się na końcach krzywej.

Jeżeli opcja jest aktywna, tryb projekcji automatycznie zmienia się na Normalna ściana, aby uniknąć problemów z geometrią.


Usuń odnogi i krawędzie ściany (Remove spurs and face edges)

Opcja domyślnie włączona.

Program automatycznie:

  • usuwa zbędne fragmenty krawędzi,

  • eliminuje krótkie odgałęzienia krzywych.

Zapobiega to powstawaniu bardzo małych powierzchni.


Tolerancja (Tolerance)

Umożliwia ustawienie lokalnej tolerancji operacji.

Cechy:

  • dotyczy tylko bieżącej komendy,

  • po zakończeniu operacji przywracana jest tolerancja globalna modelu.

Mniejsza tolerancja zwiększa dokładność, ale może spowolnić obliczenia.


Tipsy i tricki

  • Najlepsze rezultaty uzyskuje się, gdy krzywe podziału (split curves) leżą dokładnie na powierzchni — eliminuje to potrzebę projekcji (projection).
  • Podczas pracy z importowanymi modelami STEP (imported STEP models) warto najpierw wykonać Napraw geometrię (Heal Geometry), aby uniknąć błędów podziału.
  • Jeżeli podział ma przygotować powierzchnię do Odsunąć ścianki (Offset Faces), dobrze jest wydzielić dokładnie obszar roboczy krzywymi.
  • Przy skomplikowanych powierzchniach zaleca się użycie opcji Usuń ostrogi (Remove spurs), aby uniknąć mikro-ścian (micro-faces).
  • Funkcja Przedłuż krzywe do granic (Extend curves to boundary) jest bardzo pomocna, gdy krzywe nie sięgają do krawędzi powierzchni.
  • Podział powierzchni często jest pierwszym krokiem w przygotowaniu modelu do operacji Usuń ściankę + Załataj (Delete Face + Patch).
  • W projektowaniu form wtryskowych (injection mold design) podział powierzchni pozwala wydzielić obszary podziału formy (parting lines/surfaces).
