Pozwala na zaawansowane usuwanie zaokrągleń, fazowań oraz otworów z wskazanych ścian detali.

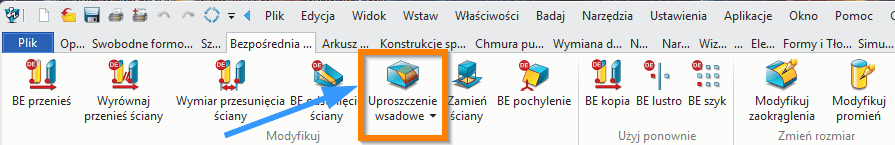

Bezpośrednia edycja > Modyfikuj

Uproszczenie wsadowe (Batch Simplify)

Komenda Uproszczenie wsadowe w systemie ZW3D służy do automatycznego upraszczania geometrii modelu poprzez usuwanie wybranych cech takich jak fazowania, zaokrąglenia oraz otwory na wskazanych ścianach. Narzędzie to jest szczególnie przydatne w procesach przygotowania modeli do symulacji (MES), upraszczania importowanej geometrii (STEP/IGES) oraz redukcji złożoności topologicznej przed dalszym modelowaniem.

Komenda działa w trybie wsadowym, co oznacza możliwość jednoczesnego przetwarzania wielu elementów geometrii, znacząco przyspieszając workflow w porównaniu do ręcznego usuwania cech.

Metody i opcje działania komendy

Komenda oferuje trzy główne tryby działania, zależne od typu usuwanej cechy:

• Usuwanie fazowań (Chamfer Removal)
  Użytkownik wskazuje ściany należące do fazowań, które mają zostać usunięte. System próbuje odtworzyć pierwotną ostrą krawędź poprzez rozszerzenie sąsiednich ścian.

• Usuwanie zaokrągleń (Fillet Removal)
  Poza wyborem ścian możliwe jest określenie sposobu uproszczenia:

  • pełne usunięcie zaokrąglenia,

  • tryb przerywany (częściowe zachowanie ciągłości w trudnych topologiach).

• Usuwanie otworów (Hole Removal)
  Umożliwia eliminację otworów poprzez wskazanie ich ścian cylindrycznych i dennych. System automatycznie „zamyka” powstałą lukę.

Dodatkowo możliwe jest zawężenie operacji poprzez zakres wymiarowy usuwanych elementów.

Wymagane dane wejściowe komendy

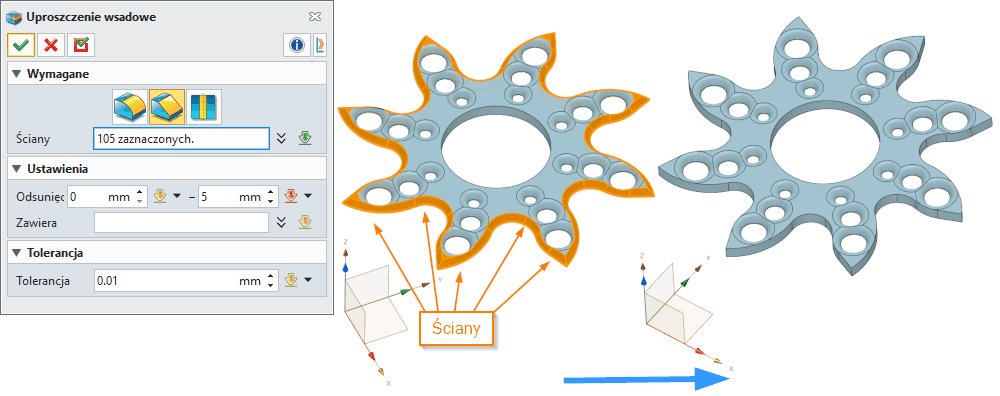

Ściany (Faces)
Wskazanie ścian, które należą do cech przeznaczonych do usunięcia.

• Mogą to być:

  • ściany fazowań,

  • powierzchnie zaokrągleń,

  • ściany otworów.

• Poprawność działania zależy od:

  • spójności topologicznej wyboru,

  • możliwości rekonstrukcji sąsiednich powierzchni.

• Typowe błędy:

  • wybór fragmentu zamiast całej cechy,

  • wskazanie ścian należących do różnych funkcji jednocześnie.

Opcjonalne dane wejściowe komendy

Zakres wymiarowy (Size Range)
Pozwala ograniczyć operację do elementów spełniających określone kryteria:

• dla fazowań → długość lub szerokość,

• dla zaokrągleń → promień (również procentowo),

• dla otworów → średnica.

Zawiera (Contains Features)
Umożliwia określenie, czy ściany muszą zawierać konkretne cechy geometryczne:

• filtrowanie operacji,

• selektywne upraszczanie modelu.

Tolerancja (Tolerance)
Definiuje dokładność operacji rekonstrukcji powierzchni:

• mała wartość → większa dokładność, większe ryzyko błędów,

• większa wartość → większa elastyczność dopasowania.

Funkcje dodatkowe, opcje, ustawienia komendy

• Automatyczne rozszerzanie i przycinanie ścian w celu zamknięcia bryły po usunięciu cechy.

• Obsługa modeli typu:

  • bryłowego,

  • powierzchniowego,

  • hybrydowego.

• Możliwość pracy na dużych zestawach ścian (batch processing).

• Integracja z operacjami:

  • naprawa geometrii (HEAL)

  • zszywanie powierzchni (SEW).

• Obsługa nieciągłości topologicznych poprzez tryby tolerancji.

• Ograniczenia:

  • skomplikowane przejścia powierzchniowe mogą uniemożliwić zamknięcie bryły,

  • nie wszystkie zaokrąglenia mogą być odtworzone w sposób jednoznaczny.

Tipsy i tricki

• Usuwaj najpierw małe zaokrąglenia i fazowania, zanim przejdziesz do większych elementów.

• Przy imporcie STEP użyj tej komendy jako pierwszego kroku czyszczenia modelu.

• Jeśli operacja się nie powiedzie — zwiększ tolerancję lub zawęź zakres wyboru.

• Dla otworów używaj filtrowania średnicy, aby uniknąć usunięcia elementów funkcjonalnych.

• W trudnych przypadkach zaokrągleń użyj trybu przerywanego zamiast pełnego usunięcia.

• Łącz z komendą Simplify Part dla jeszcze większej redukcji geometrii.

• Pracuj etapami – duże uproszczenia dziel na kilka operacji.

Synonimy komendy w popularnych programach CAD 3D

Tabela porównawcza

Przykładowy workflow

Scenariusz: Uproszczenie modelu obudowy przed analizą wytrzymałościową w MES.

1. Import geometrii
   Załaduj plik STEP/IGES z zewnętrznego źródła (dostawca, inna firma).

2. Weryfikacja geometrii
   Uruchom komendę Check Geometry lub Heal, aby zidentyfikować ewentualne błędy importu (dziury, nieciągłości).

3. Selekcja cech do usunięcia
   Otwórz Uproszczenie wsadowe i wybierz tryb Fillet Removal.

4. Filtrowanie wymiarowe
   Ustaw zakres wymiarowy: promień < 2 mm (lub 5% od największego wymiaru modelu).

5. Wybór ścian
   Zaznacz ściany zaokrągleń na obudowie (można użyć Select by Feature dla przyspieszenia).

6. Uruchomienie operacji
   Zatwierdź operację i sprawdź wynik w trybie podglądu.

7. Powtórzenie dla fazowań
   Przełącz na tryb Chamfer Removal, ustaw długość < 1 mm, zaznacz ściany i wykonaj operację.

8. Zamykanie otworów
   Jeśli model zawiera niepotrzebne otwory montażowe, użyj trybu Hole Removal z filtrem średnicy.

9. Walidacja
   Uruchom ponownie Check Geometry i Heal, aby upewnić się, że bryła jest zamknięta.

10. Eksport do MES
    Zapisz uproszczony model w formacie kompatybilnym z oprogramowaniem symulacyjnym (np. .wrl, .stl, .iges).

Zastosowanie w przemyśle

Produkcja maszyn i urządzeń

• Przygotowanie modeli do symulacji FEM/MES
  Usunięcie detali konstrukcyjnych (otwory, zaokrąglenia) pozwala na znaczną redukcję liczby elementów siatki, co skraca czas obliczeń nawet o 70–90%.

• Optymalizacja procesów wtryskowych
  Uproszczenie geometrii przed symulacją przepływu tworzywa pozwala na szybsze iteracje projektowe i redukcję kosztów prototypowania.

• Przygotowanie modeli do druku 3D
  Usunięcie nieistotnych detali zmniejsza czas druku i zużycie materiału, szczególnie przy dużych modelach.

Motoryzacja i lotnictwo

• Symulacje aerodynamiczne (CFD)
  Uproszczenie geometrii nadwozia lub elementów lotniczych przed analizą przepływu powietrza.

• Analiza wytrzymałościowa podzespołów
  Usunięcie detali montażowych pozwala skupić się na kluczowych obszarach obciążenia.

Produkcja form i narzędzi

• Projektowanie form wtryskowych
  Uproszczenie modelu przed projektowaniem formy pozwala na szybsze wyznaczenie linii podziału i optymalizację chłodzenia.

• Przygotowanie modeli do CAM
  Redukcja złożoności geometrii przyspiesza generowanie ścieżek narzędziowych i zmniejsza ryzyko kolizji.

Energia i infrastruktura

• Analiza konstrukcji budowlanych
  Uproszczenie modeli elementów konstrukcyjnych przed symulacją obciążeń statycznych i dynamicznych.

• Modelowanie instalacji przemysłowych
  Redukcja detali w modelach rurociągów i instalacji przed analizą przepływu mediów.

Produkcja seryjna i kontrola jakości

• Porównanie modeli CAD z danymi skanowania 3D
  Uproszczenie modelu referencyjnego przed porównaniem z danymi z skanera laserowego lub tomografii.

• Generowanie dokumentacji technicznej
  Uproszczenie modelu przed eksportem do formatów 2D (rzuty, przekroje) dla celów produkcyjnych.

Komenda Uproszczenie wsadowe stanowi jedno z kluczowych narzędzi w pracy z geometrią techniczną, szczególnie w środowiskach wymagających optymalizacji modeli pod kątem wydajności obliczeniowej i przejrzystości konstrukcyjnej.
