Obrót 3D

W ZWCAD polecenie OBROTY3D (_ROTATE3D) służy do obracania istniejących obiektów wokół dowolnej osi w przestrzeni 3D. To zasadnicza różnica względem zwykłego OBRÓĆ (_ROTATE), które obraca obiekty w bieżącej płaszczyźnie UCS.

Polecenie: OBROTY3D (_ROTATE3D)

Opis: Polecenie służy do obracania obiektów w przestrzeni wokół dowolnie zdefiniowanej osi

Sposób użycia polecenia do obracania obiektów w 3D:

1. Uruchom polecenie — wpisz OBROTY3D w wierszu poleceń lub wybierz z menu
2. Wybierz obiekt — zaznacz obiekt do obrócenia
3. Wybierz metodę definiowania osi obrotu — dostępne opcje:
   • Obrót wokół obiektu
   • Obrót wokół osi X
   • Obrót wokół osi Y
   • Obrót wokół osi Z

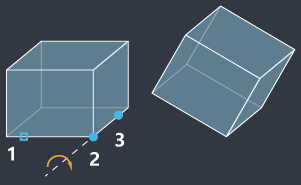

   • Obrót wokół dwóch punktów
4. Podaj kąt obrotu — wpisz wartość kąta

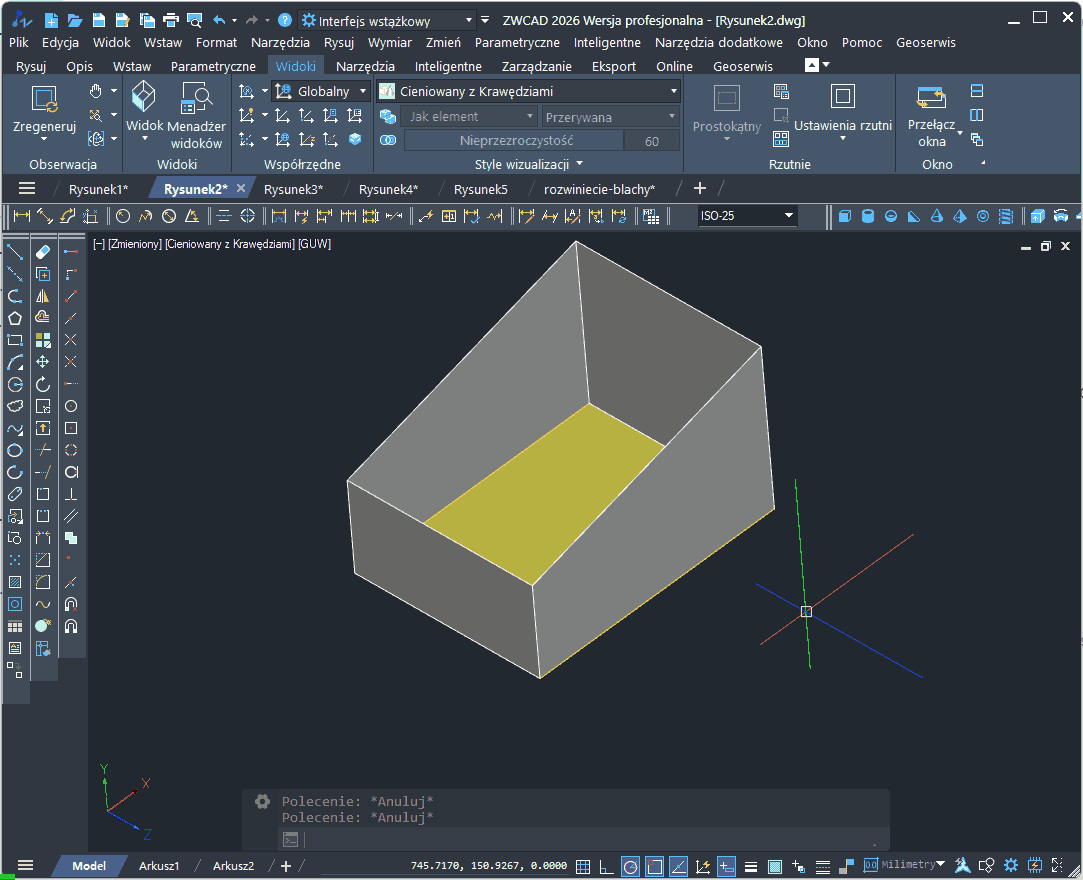

Przykład użycia funkcji:
