Podziel ścianami

Umożliwia podział ściany inną ścianą w przestrzeni 3D.

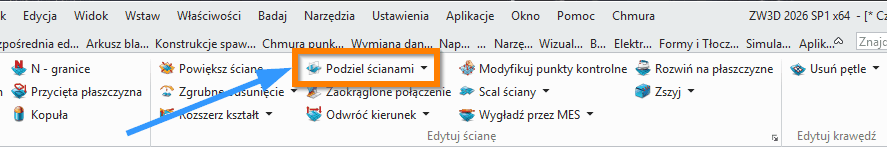

Swobodne formowanie > Edycja ściany

Podziel ścianami (Split with Faces)

Komenda Podziel ścianami (Split with Faces) służy do dzielenia ścian, powierzchni lub całych brył w miejscu ich przecięcia z inną powierzchnią, bryłą lub płaszczyzną odniesienia. Narzędzie tworzy nowe krawędzie w miejscu przecięcia geometrii, dzięki czemu jedna ściana może zostać podzielona na kilka niezależnych fragmentów topologicznych.

Komenda jest szczególnie przydatna w:

• modelowaniu powierzchniowym,

• przygotowaniu geometrii pod dalszą edycję,

• dzieleniu powierzchni pod operacje formierskie,

• tworzeniu obszarów do lokalnych operacji (np. odsunięcie, pogrubienie),

• naprawie i reorganizacji geometrii importowanej (STEP / IGES).

W przeciwieństwie do komendy Podział kształtów (Divide Shapes), narzędzie zachowuje ciągłość topologiczną modelu, czyli powstałe fragmenty nadal pozostają częścią tej samej bryły lub powierzchni.

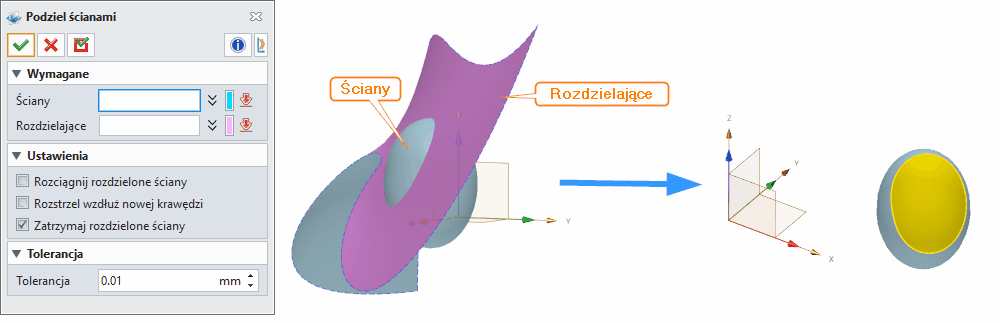

Metoda działania komendy

Operacja polega na wykorzystaniu jednej geometrii jako narzędzia tnącego, które przecina inną geometrię modelu.

Proces przebiega następująco:

1. wskazywana jest ściana lub bryła do podziału,

2. wskazywana jest powierzchnia, bryła lub płaszczyzna dzieląca,

3. system oblicza krzywą przecięcia,

4. na jej podstawie powstają nowe krawędzie topologiczne,

5. ściana zostaje podzielona na oddzielne fragmenty powierzchni.

Jeżeli powierzchnie przecinają się wielokrotnie, powstaje sieć nowych podziałów, odpowiadająca wszystkim krzywym przecięcia.

Wymagane dane wejściowe komendy

Ściany (Faces)

Elementy modelu, które mają zostać podzielone.

Mogą to być:

• pojedyncze ściany powierzchniowe,

• zestawy ścian,

• całe powierzchnie,

• bryły.

System automatycznie oblicza przecięcie wskazanej geometrii z elementem dzielącym.

Typowe zastosowania:

• przygotowanie fragmentów powierzchni do dalszej edycji,

• wydzielanie obszarów pod operacje lokalne,

• reorganizacja topologii modelu.

Rozdzielające (Splitting)

Geometria używana do wykonania podziału.

Może to być:

• powierzchnia,

• bryła,

• płaszczyzna odniesienia (datum plane).

Element ten działa jak narzędzie tnące, generujące krzywe przecięcia na ścianach modelu.

Typowe błędy użytkownika:

• wybór geometrii, która nie przecina modelu,

• wybór powierzchni o zbyt małym zakresie,

• brak faktycznego przecięcia (tylko styczność).

Opcjonalne dane wejściowe komendy

Rozciągnij rozdzielające ściany (Extend splitting faces)

Opcja powoduje automatyczne wydłużenie powierzchni tnącej, tak aby objęła całą geometrię podlegającą podziałowi.

Dzięki temu:

• użytkownik nie musi ręcznie wydłużać powierzchni,

• system zapewnia pełne przecięcie modelu,

• zmniejsza się ryzyko błędów topologicznych.

Opcja działa tylko wtedy, gdy rozszerzenie jest geometrycznie możliwe.

Rozstrzel wzdłuż nowej krawędzi (Explode along new edges)

Opcja powoduje rozłączenie powstałych fragmentów powierzchni wzdłuż nowych krawędzi.

Skutek działania:

• nowe fragmenty przestają być zszyte,

• powierzchnie stają się niezależnymi elementami.

Funkcja jest przydatna podczas:

• rekonstrukcji powierzchni,

• modelowania hybrydowego,

• naprawy importowanej geometrii.

Zatrzymaj rozdzielające ściany (Keep splitting faces)

Po wykonaniu operacji powierzchnie użyte jako narzędzie tnące mogą zostać:

• usunięte z modelu,

• zachowane jako oddzielne elementy.

Włączenie tej opcji powoduje pozostawienie ich w scenie.

Jest to przydatne np. przy:

• konstrukcji powierzchni referencyjnych,

• analizie przecięć geometrii,

• przygotowaniu dalszych operacji powierzchniowych.

Tolerancja (Tolerance)

Parametr określa lokalną tolerancję obliczeń geometrycznych stosowaną tylko podczas tej operacji.

Wpływa ona na:

• dokładność wyznaczania krzywych przecięcia,

• stabilność operacji na skomplikowanej geometrii.

Po zakończeniu komendy system wraca do globalnej tolerancji modelu.

Funkcje dodatkowe, opcje i ustawienia komendy

Na podstawie panelu narzędzia można wyróżnić dodatkowe właściwości działania:

• komenda może działać zarówno na powierzchniach, jak i bryłach,

• powstałe fragmenty dziedziczą właściwości oryginalnej ściany,

• nowe krawędzie powstają jako krzywe przecięcia powierzchni,

• operacja nie zmienia objętości bryły — jedynie strukturę topologiczną,

• narzędzie może być stosowane wielokrotnie w celu tworzenia złożonych podziałów powierzchni.

W praktyce komenda jest często używana razem z narzędziami:

• Przytnij (Trim)
• Przedłuż ścianę (Extend Face)
• Odsunięcie ścian (Offset Faces)
• Szycie / Zszyj (Sew)
• Napraw geometrię (Heal Geometry)

tworząc kompletny workflow modelowania powierzchniowego.

Tipsy i tricki

1. Dziel powierzchnie przed ich odsunięciem – pozwala to wykonywać operacje offset tylko na wybranych fragmentach geometrii.

2. Używaj płaszczyzn konstrukcyjnych jako narzędzi podziału – jest to najprostsza metoda tworzenia kontrolowanych granic na powierzchni.

3. Przy pracy z modelami STEP najpierw wykonuj podziały, a dopiero później operacje naprawcze (heal).

4. Przedłużenie dzielących ścian (Extend splitting faces) jest szczególnie przydatna przy pracy z powierzchniami o ograniczonym zakresie.

5. Rozdzielanie powierzchni przed operacją fillet pozwala lepiej kontrolować przebieg zaokrągleń.

6. Rozbij wzdłuż nowych krawędzi (Explode along new edges) jest bardzo użyteczne przy rekonstrukcji powierzchni klasy A.

7. Jeżeli operacja nie działa, spróbuj zwiększyć lokalną tolerancję.

Synonimy komendy w popularnych programach CAD

• Podział powierzchni (Surface Split)
• Dzielenie ściany (Face Split)
• Podział bryły powierzchnią (Split Body by Surface)
• Podział powierzchni (Split Surface)
• Podział bryły (Split Body)
• Podział powierzchni (Surface Divide)
• Podział ścian (Face Split)
• Przytnij powierzchnią (Trim by Surface)
