Spiralne wyciągniecie po ścieżce

Umożliwia utworzenie bazowej bryły typu Spiral Sweep przez obrót zamkniętego profilu wokół osi i jednoczesne przesunięcie wzdłuż kierunku liniowego.

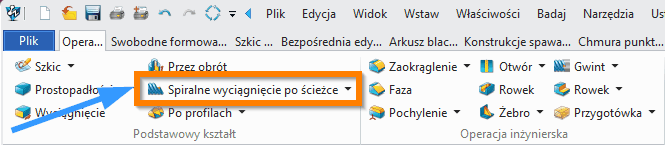

Operacje > Podstawowy kształt

Tworzy bazową bryłę typu Spiral Sweep przez obrót zamkniętego profilu wokół osi i jednoczesne przesunięcie wzdłuż kierunku liniowego. Przydatne m.in. do gwintów, sprężyn i kształtów o ruchu obrotowo-liniowym.

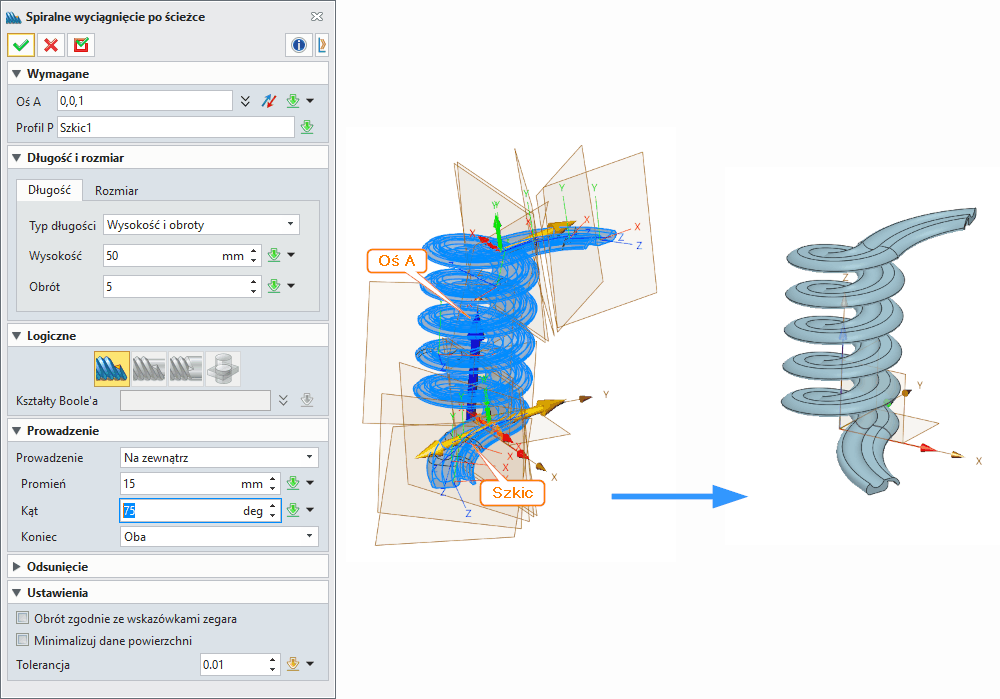

Wymagane (Required Inputs)

• Profil P (Profile) – wybierz geometrię profilu (szkic, krawędzie, krzywe, listę krzywych).

• Oś A (Axis) – wybierz oś spirali (linia lub krawędź liniowa). Strzałka wskaże kierunek.

Długość i rozmiar (Optional Inputs)

Typ regulacji (Skok) (Regulation type – Pitch)

• Stały (Constant) – skok niezmienny od początku do końca.

• Liniowy (Linear) – liniowa zmiana skoku (podaj wartość początkową i końcową).

• 2. stopnia / 3. stopnia (Degree 2 / Degree 3) – zmiana nieliniowa 2. lub 3. stopnia.

• Niestandardowy (Customize) – własne wartości w określonych punktach osi.

• Według krzywej reguły (According to rule curve) – kształt skoku według wybranej krzywej (musi być współpłaszczyznowa z osią).

Typ długości spirali (Length type)

• Wysokość + liczba zwojów (Height + Revolution) – skok liczony automatycznie.

• Wysokość + skok (Height + Pitch) – liczba zwojów liczona automatycznie.

• Skok + liczba zwojów (Pitch + Revolution) – długość liczona automatycznie.

Typ obrotu (Rozmiar) (Revolution type – Size) – ustaw sposób zmiany skoku: Stały (Constant), Liniowy (Linear), 2. stopnia / 3. stopnia (Degree 2 / Degree 3), Niestandardowy (Customize).

Logiczne (Boolean operation)

• Baza (Base) – nowa bryła bazowa.

• Dodaj (Add) – dodanie kształtu do istniejącej bryły.

• Usuń (Remove) – odjęcie kształtu.

• Część wspólna (Intersect) – przecięcie brył.

Prowadzenie (wejście/wyjście spirali) (Lead in/out)

• Do środka (In) – przejście spirali do osi.

• Na zewnątrz (Out) – przejście spirali od osi.

• Brak (None) – bez przejścia.
  Jeśli wybrano In lub Out, określ promień (Radius), kąt (Angle) i koniec (End), do którego ma być zastosowane (Początek, Koniec, Oba).

Odsunięcie (Offset)

• Brak (None) – brak przesunięcia.

• Pomniejsz/Powiększ (Shrink/Expand) – zmiana rozmiaru profilu o wartość dodatnią lub ujemną.

• Pogrub (Thicken) – przesunięcie w obu kierunkach o różne wartości.

• Pogrub symetrycznie (Thicken Same) – przesunięcie w obu kierunkach o tę samą wartość.

Ustawienia (Other options)

• Obrót zgodnie z ruchem wskazówek zegara (Revolve clockwise).

• Minimalizuj dane powierzchni (Minimize surface data) – redukcja punktów kontrolnych (mniejszy plik, szybsza edycja).

• Tolerancja (Tolerance) – lokalna tolerancja tylko dla bieżącego polecenia.

Poniżej tabela z synonimami dla wyrażenia „Spiral Sweep” w różnych popularnych programach CAD.

Warto zauważyć, że w wielu programach nie ma funkcji o nazwie „Spiral Sweep” jako pojedynczej komendy — zwykle tworzy się helisę (Helix) jako ścieżkę, a dopiero potem używa się operacji Sweep (Przeciągnięcie profilu). ZW3D jest jednym z tych CAD-ów, które łączą to w jednym narzędziu.
