Wyrównaj przenieś ściany

Pozwala na przesunięcie ściany zachowując parametryczne odniesienie w przestrzeni 3D do innych obiektów i ścian

Bezpośrednia edycja > Modyfikuj

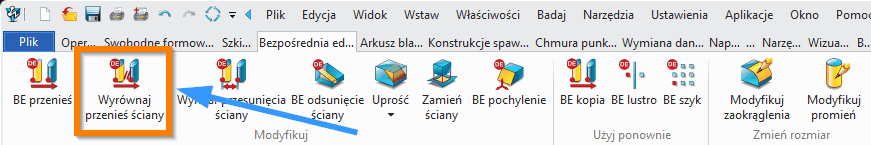

Bezpośrednia edycja Wyrównaj przenieś ściany wstążka ZW3D

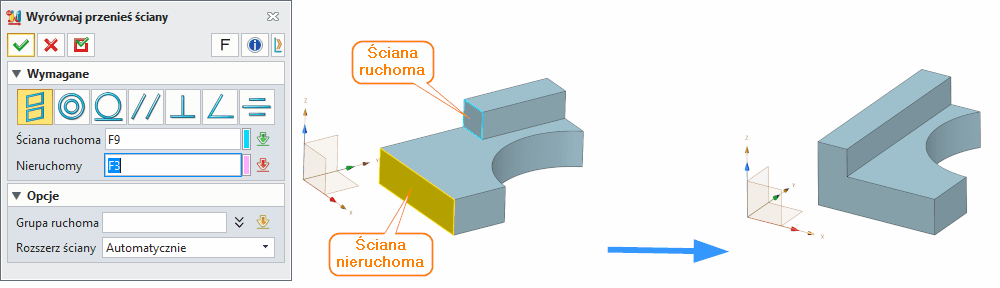

Bezpośrednia edycja Wyrównaj przenieś ściany ZW3D Panel

Wyrównaj i przenieś ścianę (Align Move Face)

Komenda Wyrównaj i przenieś ścianę (Align Move Face) w systemie ZW3D służy do precyzyjnego przemieszczania wybranej ściany modelu z jednoczesnym narzuceniem relacji geometrycznych względem innego elementu odniesienia. Narzędzie to wykorzystuje więzy 3D (constraints), takie jak współpłaszczyznowość, współosiowość czy styczność, dzięki czemu umożliwia kontrolowane dopasowanie geometrii bez konieczności przebudowy modelu.

Znajduje zastosowanie w:

  • bezpośredniej edycji brył (Direct Modeling),
  • naprawie geometrii importowanej (STEP, IGES),
  • dopasowywaniu elementów w modelowaniu hybrydowym,
  • przygotowaniu modeli pod dalsze operacje technologiczne (np. formy, obróbka),
  • korekcie geometrii po konwersji między różnymi formatami CAD.


Metody i opcje działania komendy

Komenda działa w oparciu o różne typy więzów geometrycznych, które definiują sposób transformacji ściany:

Tryb
Opis
Zastosowanie
współpłaszczyznowość (Coplanar)
Ustawia ścianę w tej samej płaszczyźnie co obiekt odniesienia
Wyrównanie ścian w jednej płaszczyźnie
Współosiowość (Concentric)
Dopasowuje osie elementów cylindrycznych
Wyrównanie otworów, wałków, cylindrów
Styczność (Tangent)
Ustawia ścianę jako styczną do innej powierzchni
Płynne przejścia między powierzchniami
Równoległość (Parallel)
Zachowuje równoległość względem obiektu
Utrzymanie odległości stałej
Prostopadłość (Perpendicular)
Ustawia relację 90°
Krawędzie prostopadłe, ściany boczne
Pod kątem (At angle)
Umożliwia określenie dowolnego kąta
Specjalne kąty nachylenia
Symetria (Symmetric)
Pozycjonuje ścianę symetrycznie względem płaszczyzny
Modelowanie lustrzane, symetryczne elementy

Każdy z trybów pozwala na kontrolowaną transformację, zamiast swobodnego przesunięcia, co eliminuje ryzyko uszkodzenia topologii modelu.


Wymagane dane wejściowe komendy

Ściana ruchoma (Motion face)

Wskazanie ściany, która ma zostać przesunięta.

  • Musi być jednoznacznie zdefiniowana (bez konfliktów topologicznych).
  • Błędy pojawiają się przy wyborze ścian zależnych od wielu operacji.
  • Ściana musi być dostępna do edycji (nie może być zablokowana).

Obiekt nieruchomy (Stationary)

Element odniesienia, względem którego definiowany jest więz.

  • Może to być ściana, krawędź, lub płaszczyzna.
  • Niewłaściwy wybór może prowadzić do nieoczekiwanych deformacji.
  • Element odniesienia powinien być stabilny i niezmieniony w trakcie operacji.

Kąt (Angle)

Dostępny dla trybu At angle.

  • Określa wartość kąta między ścianą ruchomą a odniesieniem.
  • Wartość może być dodatnia lub ujemna (kierunek obrotu).
  • Domyślna jednostka: stopnie (możliwa zmiana w ustawieniach).

Płaszczyzna symetrii (Symmetry plane)

Dla trybu Symmetric.

  • Definiuje oś lub płaszczyznę symetrii.
  • Kluczowa przy modelach lustrzanych.
  • Może być istniejącą płaszczyzną lub nowo utworzoną.

Zachowanie ścian (Face overflow)

Określa sposób interakcji przemieszczanej ściany z resztą modelu.

  • Decyduje o tym, jak model reaguje na zmianę wymiarów ściany.
  • Wpływa na powstawanie szczelin lub konieczność rozszerzenia sąsiednich ścian.


Opcjonalne dane wejściowe komendy

Punkt przejścia (Through point)

  • Wymusza przejście ściany przez wskazany punkt.
  • Przydatne przy dopasowywaniu do konkretnej lokalizacji w przestrzeni.
  • Może być punktem istniejącym lub nowo utworzonym.

Grupa ruchoma (Motion group)

  • Umożliwia wskazanie dodatkowych ścian poruszających się razem z główną.
  • Zapewnia zachowanie ciągłości geometrii.
  • Przydatne przy grupach ścian tworzących jeden element funkcjonalny.

Zachowanie ścian (Face overflow – rozszerzone opcje)

Opcja
Opis
Zastosowanie
Automatyczny (Automatic)
Automatyczny dobór strategii
Domyślne zachowanie, gdy nie ma specyficznych wymagań
 Rozszerz ścianę zmiany (Extend change face)
Wydłuża przemieszczaną ścianę przez inne
Gdy ściana musi przekroczyć istniejące granice
Rozszerz ścianę nieruchomą (Extend stationary face)
Dopasowuje ruch do ściany nieruchomej
Gdy odniesienie musi się rozszerzyć
Rozszerz ścianę czołową (Extend cap face)
Zamyka powstałe szczeliny nową powierzchnią
Przy tworzeniu zamkniętych brył

Możliwości zaawansowane

  • Możliwość pracy na pojedynczych ścianach (brak operacji na całych bryłach)
  • Integracja z Direct Editing – brak potrzeby historii operacji
  • Automatyczne dostosowanie topologii modelu
  • Obsługa geometrii nieparametrycznej (importowane modele)
  • Współpraca z narzędziami naprawy (Heal, Sew)
  • Kontrola powstawania szczelin i ich zamykania
  • Zachowanie ciągłości powierzchni (G0/G1 zależnie od sytuacji)

Ograniczenia

  • Problemy przy złożonej topologii (np. wiele przecięć)
  • Możliwe niejednoznaczności przy wielu więzach
  • Brak pełnej kontroli nad historią operacji
  • Wymaga stabilnej geometrii wejściowej
  • Niektóre konfiguracje mogą wymagać ręcznej korekty

Współpraca z innymi komendami


Komenda
Rola
Napraw (Heal)
Naprawa geometrii przed użyciem Align Move Face
Szyj (Sew)
Zamykanie szczelin po operacji
Przytnij (Trim)
Dostosowanie ścian po przesunięciu
Rozszerz (Extend)
Rozszerzenie ścian przy braku miejsca
Lustrzane (Mirror)
Symetryczne kopiowanie po wyrównaniu
Przykładowe workflow

Workflow 1: Naprawa geometrii po imporcie STEP

Krok
Akcja
Opis
1
Importuj plik STEP (Import STEP File)
Załaduj model z zewnętrznego źródła
2
Uruchom Napraw (Heal)
Sprawdź i napraw błędy geometrii
3
Zidentyfikuj problematyczne ściany
Wskaż ściany wymagające korekty
4
Uruchom Wyrównaj przesuń ścianę (Align Move Face)
Wybierz tryb Coplanar lub Tangent
5
Wybierz ścianę ruchomą (Motion face)
Wskaż ścianę do przesunięcia
6
Wybierz obiekt odniesienia (Stationary)
Wskaż ścianę odniesienia
7
Zastosuj i zatwierdź
Sprawdź wynik i ewentualnie powtórz
8
Uruchom Zszyj (Sew)
Zamknij ewentualne szczeliny
9
Sprawdź jakość powierzchni (Analyze Faces)
Zweryfikuj ciągłość G1/G2

Workflow 2: Dopasowanie otworów w montażu

Krok
Akcja
Opis
1
Otwórz model montażu (Open Assembly)
Załaduj plik z komponentami
2
Zidentyfikuj niezgodne otwory
Wskaż otwory wymagające korekty
3
Uruchom Align Move Face (Align Move Face)
Wybierz tryb Concentric
4
Wybierz ścianę otworu (Motion face)
Wskaż ścianę cylindryczną
5
Wybierz oś odniesienia (Stationary)
Wskaż oś drugiego otworu
6
Zastosuj współosiowość
Ściana zostanie dopasowana
7
Sprawdź tolerancje
Zweryfikuj zgodność z wymaganiami
8
Zapisz zmiany (Save Changes)
Zapisz zmodyfikowany model

Workflow 3: Przygotowanie formy wtryskowej

Krok
Akcja
Opis
1
Importuj model produktu (Import Product Model)
Załaduj geometrię do wtrysku
2
Dodaj ścianę czołową (Add Parting Line)
Zdefiniuj linię podziału
3
Uruchom Align Move Face (Align Move Face)
Wybierz tryb Coplanar
4
Wybierz ścianę do wyrównania (Motion face)
Wskaż ścianę boczną
5
Wybierz płaszczyznę podziału (Stationary)
Wskaż płaszczyznę czołową
6
Zastosuj i sprawdź szczeliny
Zweryfikuj zamknięcie bryły
7
Uruchom Extend Cap Face (Extend Cap Face)
Zamknij powstałe luki
8
Generuj ścieżki narzędzia (Generate Toolpath)
Przygotuj do obróbki CNC

Przykłady użycia w przemyśle

Przemysł motoryzacyjny

Scenariusz
Opis
Korzyści
Dopasowanie elementów karoserii
Wyrównanie ścian paneli po imporcie z różnych źródeł
Redukcja czasu projektowania o 40%
Korekta otworów montażowych
Współosiowe dopasowanie otworów w podzespołach
Eliminacja błędów montażowych
Przygotowanie form wtryskowych
Wyrównanie ścian przed generowaniem formy
Zmniejszenie kosztów produkcji

Przemysł lotniczy

Scenariusz
Opis
Korzyści
Naprawa geometrii skanów 3D
Korekta powierzchni po inżynierii odwrotnej
Zachowanie tolerancji konstrukcyjnych
Dopasowanie elementów kadłuba
Wyrównanie ścian paneli kadłuba
Poprawa aerodynamiki
Integracja systemów
Dopasowanie otworów dla przewodów i kabli
Redukcja czasu integracji

Przemysł AGD

Scenariusz
Opis
Korzyści
Projektowanie obudów
Wyrównanie ścian obudów po zmianach
Szybsze wprowadzanie zmian
Dopasowanie elementów wewnętrznych
Współosiowe dopasowanie otworów
Poprawa funkcjonalności
Przygotowanie do produkcji
Wyrównanie ścian przed generowaniem ścieżek
Redukcja błędów obróbki

Przemysł medyczny

Scenariusz
Opis
Korzyści
Projektowanie implantów
Wyrównanie powierzchni implantów
Poprawa dopasowania do ciała
Dopasowanie narzędzi chirurgicznych
Precyzyjne dopasowanie elementów
Zwiększenie bezpieczeństwa
Korekta modeli anatomicznych
Wyrównanie po skanach medycznych
Poprawa dokładności

Tipsy i tricki

  1. Używaj tej komendy zamiast klasycznego Move, gdy zależy Ci na relacjach geometrycznych – zapewnia to precyzję i zachowanie więzów.

  2. Przy pracy z importem STEP najpierw oczyść model (Heal), potem użyj Align Move Face – zapobiega to błędom wynikającym z nieciągłości geometrii.

  3. Dla cylindrów zawsze wybieraj tryb Concentric – daje najlepsze rezultaty przy dopasowywaniu osi elementów.

  4. Jeśli pojawiają się szczeliny – zmień tryb Face overflow na Extend cap face – automatycznie zamyka powstałe luki.

  5. Grupuj ściany (Motion group), aby uniknąć pęknięć modelu – zapewnia to spójność transformacji.

  6. Przy symetrii zawsze sprawdzaj poprawność płaszczyzny odniesienia – błędna płaszczyzna prowadzi do asymetrycznych wyników.

  7. Używaj Through point do precyzyjnego pozycjonowania w przestrzeni 3D – szczególnie przy montażu komponentów.

  8. Zapisuj wersję modelu przed operacją – w przypadku błędów łatwiej wrócić do stanu wyjściowego.

  9. Sprawdzaj jakość powierzchni po operacji – użyj komendy Analyze Faces do weryfikacji ciągłości.

  10. Dla dużych modeli rozważ podział na części – ułatwia to zarządzanie operacjami i redukuje ryzyko błędów.

  11. Używaj trybu Tangent dla powierzchni zaokrąglonych – zapewnia płynne przejścia między ścianami.

  12. Przy pracy z tolerancjami sprawdź ustawienia globalne – niektóre operacje mogą wymagać dostosowania tolerancji.

  13. Dokumentuj zmiany w notatkach projektu – ułatwia to późniejszą weryfikację i audyt.

  14. Testuj na kopiach modelu – przed zastosowaniem na głównym pliku.

  15. Używaj warstw do grupowania ścian – ułatwia to wybór i zarządzanie.


Synonimy komendy w popularnych programach CAD 3D

Przesuń z więzami (Move with constraints)
Dopasuj ścianę (Match face)
Wyrównaj ścianę (Align Face)
Przesunięcie z więzami (Constraint Move)
Bezpośrednie wyrównanie ściany (Direct Face Alignment)
Przesuń z więzami (Move with Constraints)
Zmiana położenia ściany (Face Reposition)
Wyrównaj ścianę (Face Align)
Wiązane przesunięcie ściany (Constrained Face Move)

Tabela porównawcza

Program
Nazwa komendy PL
Nazwa komendy EN
Krótki opis
A
Przesuń 3D
3D Move
Proste przesunięcie bez więzów
S
Przesuń ścianę
Move Face
Edycja ścian z opcją dopasowania
I
Edycja bezpośrednia
Direct Edit
Manipulacja geometrią bez historii
3
Przesuń ścianę
Move Face
Edycja z ograniczeniami
U
Przesuń
Move
Brak zaawansowanych więzów
B
Transform
Transform
Operacje siatkowe
O
Przesuń ścianę
Move Face
Edycja parametryczna i bezpośrednia
S
Przesuń ścianę
Move Face
Synchronizacja geometrii
A
Edytuj ścianę
Edit Face
Podstawowa edycja bezpośrednia
G
Przesuń 3D
3D Move
Operacje podstawowe
N
Przesuń z więzami
Move Face
Zaawansowane sterowanie topologią
C
Edycja bezpośrednia
Flexible Modeling
Dynamiczna zmiana geometrii
C
Przesuń powierzchnię
Move Surface
Zaawansowane modelowanie powierzchni
F
Przesuń
Transform
Ograniczona funkcjonalność
ZW3D
Wyrównaj i przenieś ścianę
Align Move Face
Przesunięcie z więzami 3D

Podsumowanie

Komenda Wyrównaj i przenieś ścianę (Align Move Face) w ZW3D stanowi kluczowe narzędzie w procesie bezpośredniej edycji modeli 3D. Jej główną zaletą jest możliwość precyzyjnego dopasowania geometrii przy zachowaniu więzów, co eliminuje konieczność przebudowy całej bryły.

Kluczowe korzyści:

  • Szybka korekta geometrii bez wpływu na historię operacji
  • Zachowanie relacji geometrycznych między elementami
  • Obsługa importowanej geometrii (STEP, IGES)
  • Integracja z narzędziami naprawy i modelowania hybrydowego

Zalecane zastosowania:

  • Naprawa modeli po konwersji między systemami CAD
  • Dopasowanie elementów w montażach
  • Przygotowanie geometrii do obróbki CNC
  • Korekta modeli przed symulacjami
