Polecenie SMARTPLOT pozwala na wydrukowanie rysunku z obszaru modelu po wskazaniu ramki wydruku.
Ramka może być określona przez wskazanie warstwy, bloku lub prostokąta.
Zakres drukowania poprzez wskazanie prostokąta znajdującego się na warstwie
W celu określenia warstwy można wybrać obiekt w rysunku lub wybrać odpowiednią warstwę z listy.
Aby wybrać wiele warstw należy przytrzymać klawisz CTRL podczas zaznaczania.
Można również wpisać nazwę warstwy w polu do jej wprowadzania.
Prostokąty znajdujące się na wybranej warstwie będą od tej pory stanowiły obszar drukowania. Prostokąt można traktować jako kartkę papieru.
Dobrym pomysłem jest utworzenie bloku z narysowanych ramek w celu stosowania ich w późniejszych rysunkach. Takie bloki mogą być zapisane w folderze na dysku dzięki czemu nie będzie konieczności ich ponownego rysowania.
Używanie bloków jako obszaru wydruku opisaliśmy w kolejnym kroku.
Najczęściej używane rozmiary kartek papieru:
- A0 – 841 × 1189 mm,
- A1 – 594 × 841 mm,
- A2 – 420 × 594 mm,
- A3 – 297 × 420 mm,
- A4 – 210 × 297 mm,
- B0 – 1000 × 1414 mm,
- B1 – 707 × 1000 mm,
- B2 – 500 × 707 mm.
Zakres drukowania poprzez określenie bloku
W celu określenia bloku można wybrać obiekt w rysunku lub wybrać odpowiedni blok z listy.
Aby wybrać wiele bloków należy przytrzymać CTRL podczas zaznaczania. Można również wpisać nazwę bloku w polu do jej wprowadzania.
Blok będzie od tej pory stanowił obszar drukowania.
Można go traktować jako kartkę papieru.
Zakres drukowania poprzez określenie linii rozproszenia
W celu określenia linii rozproszenia można wybrać dowolne prostokąty stworzone za pomocą linii, polilinii lub bloku.
Możemy wybrać różne obiekty jednocześnie.
Od momentu wybrania tych obiektów będą one stanowiły ramki wydruku. Można je traktować jako kartki papieru.
Ważne: przy opcji linia rozproszenia nie określamy obiektu, który będzie ramką. Będziemy to robić w późniejszym kroku – Drukuj rysunek.
Co będzimy drukować?
W opcjach Co drukować możemy zdecydować do jakiego pliku zostanie wyeksportowany nasz rysunek.
- Drukuj bezpośrednio – eksport do drukarki (można tam ustawić m.in. format PDF).
- Drukuj istniejące arkusze – eksport arkuszy do drukarki (należy wcześniej odpowiednio przygotować rysunek do wydruku w arkuszu).
- Tnij do oddzielnych DWG – każda ramka zostanie wyeksportowana do osobnego pliku DWG.
- Tnij do oddzielnych DXF – każda ramka zostanie wyeksportowana do osobnego pliku DXF.
- Drukuj szerokość linii – pozwala na wydruk rysunku z zachowaniem szerokości linii.
- Wydruk przezroczystości – pozwala na wydruk z zachowaniem przezroczystości obiektów.
- Dodatkowe informacje – pozwala dodać do wydrukowanego rysunku informacje takie jak nazwa rysunku, data i czas itp.
Drukuj rysunek
W opcjach Drukuj rysunek wybieramy ramki, które zostaną wydrukowane.
Abu dodać ramki należy kliknąć na przycisk zaznacz wsadowe rysunki i wybrać odpowiednie obiekty (prostokąty, bloki). Poniżej wyświetli się liczba wybranych ramek.
Po wybraniu opcji "Podświetl" program wskaże nam je na rysunku jako czerwone koperty z żółtymi cyframi.
Cyfry oznaczają kolejność drukowania.
Aby zmienić kolejność drukowania należy przejść do opcji wybierz kolejność i wskazać inną konfigurację.
Drukarka/ploter
W opcjach Drukarka/ploter ustalamy parametry drukowania takie jak:
- Konfiguracja wstępna – daje nam możliwość wybierania zapisanej wcześniej konfiguracji. Może ona zawierać parametry takie jak nazwa urządzenia, rozmiar papieru i styl wydruku
- Nazwa urządzenia – możliwość wybrania drukarki lub konwertera, jednym z najpopularniejszych jest DWGtoPDF.pc5
- Rozmiar papieru – możliwość wybrania odpowiedniego rozmiaru papieru, obszaru drukowania a także systemu miar
- Nazwa stylu wydruku – style wydruku pozwalają ustalić odpowiednie kolory do wydruku (kolory na wydruku mogą być inne niż te w rysunku)
- Liczba kopii – określa liczbę wydrukowanych rysunków
Cieniowanie wydruku, skala wydruku, odsunięcie wydruku i orientacja rysunku są dostępne tylko wtedy, gdy zaznaczona jest opcja Drukuj bezpośrednio.
Ustawienia tworzenia plików
W ustawieniach tworzenia plików określamy nazwę pliku wyjściowego, miejsce zapisu oraz decydujemy co ma zrobić program w wypadku zduplikowanych nazw.

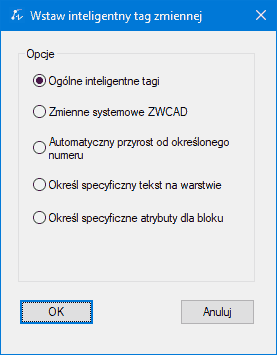

Nazwa może być zależna od zmiennej np. atrybutu istniejącego bloku lub data zapisu projektu.
Przydatne funkcje i polecenia:
- USTAWIENIASTR (_pagesetup) – menadżer ustawień strony pozwala na dodawanie własnych rozmiarów papieru lub stylów wydruku.
- SKALA (_scale, SC) – narzędzie do skalowania obiektów ze współczynnikiem skali lub w odniesieniu.
- BLOK (_block, B) – narzędzie do tworzenia bloków, pozwoli na zapisywanie ramek wydruku oraz tabliczek rysunkowych jako bloki w celu wstawiania ich przy kolejnych projektach.
- Szablon rysunku – pozwala na zapisanie warstw, tabliczek rysunkowych i ramek w rysunku jako szablon, z którego będziemy mogli korzystać przy kolejnych projektach..
