Wstawienie rastra

Zobacz opis jak wstawić rastra do ZWCAD.

Polecenia:



Linia poleceń _imageattach
Ikona
Pasek ikon Baza
Baza wstaw obraz rastrowy
Menu Wstaw -> Obraz rastrowy



W wyniku działania polecenia otworzy się okno (jeśli się nie otworzy sprawdź zmienną FILEDIA):

Wstawianie obrazu rastrowego



Możemy teraz wybrać plik rastrowy do wstawienia. Po wybraniu klikamy na przycisk Otwórz.

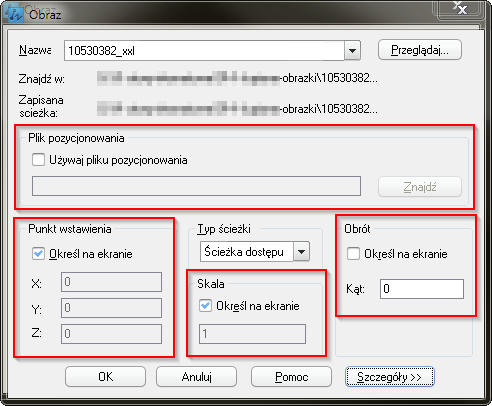

Okno wstawienia rastra



Najważniejsze parametry do ustawienia:

  1. Punkt wstawienia -  możemy wpisać współrzędne X, Y, Z w odpowiednich polach (aby wpisać należy wyłączyć opcje "Wskaż na ekranie") lub określić na ekranie (będziemy trzymać lewy dolny róg rastra pod wskaźnikiem myszki).
  2. Skala - możemy wpisać skalę np. 3, lub określić po wstawieniu rastra wskaźnikiem myszy, lub wpisując skalę w linii poleceń.
  3. Obrót - możemy podać kąt obrotu rastra wpisując w oknie, lub określając po wstawieniu rastra.
  4. Plik pozycjonowania - umożliwia wstawienie rastra w określonym punkcie, skali i kącie obrotu na rysunku. Pliki te zwykle generują programy do kalibracji rastrów. W większości przypadków używa się plików TIF.



UWAGA. Obraz rastrowy NIE zapisuje się w pliku DWG. Zapisywana jest tylko ścieżka do pliku.  Jeśli usuniemy lub przeniesiemy plik z obrazem rastrowym, to po otworzeniu pliku DWG wyświetlona zostanie tylko ramka rastra, oraz pełna ścieżka do pliku.
