Nakładki geodezyjne i NMT do programu ZWCAD

Przegląd i porównanie możliwości ZWGeo, tcpMDT, Spatial Managera i SPCADa

Program ZWCAD, rozwijany przez ZWSOFT, to środowisko CAD dobrze znane projektantom i inżynierom. W zastosowaniach geodezyjnych i w zaawansowanej pracy na mapach 3D jego podstawowe funkcje rysunkowe nie zawsze jednak wystarczają. Dlatego powstały specjalistyczne nakładki, które rozszerzają możliwości ZWCADa o obsługę danych pomiarowych, formatów GIS, chmur punktów oraz NMT (Numerycznych Modeli Terenu).

Poniżej omawiamy cztery rozwiązania dostępne w formie nakładek do naszego programie CAD: ZWGeo, Spatial Manager, SPCAD oraz tcpMDT.

Spis treści:

1. Import danych pomiarowych.
2. Kartowanie.
3. Chmury punktów.
4. Obsługa danych GIS.
5. Analizy przestrzenne.
6. Modelowanie terenu.
7. Zestawienie nakładek.
8. Podsumowanie.

Import danych pomiarowych

Dla wielu użytkowników najważniejsze jest to, jakie dane można wczytać do programu.

TXT i CSV

Pliki TXT obsługiwane są w ZWGeo, Spatial Managerze oraz SPCADzie. TcpMDT nie posiada funkcji importu TXT.

Pliki CSV można natomiast wczytać w Spatial Managerze, SPCADzie oraz tcpMDT. ZWGeo nie obsługuje formatu CSV do importu punktów.

W praktyce oznacza to, że przed wyborem nakładki warto sprawdzić, w jakim formacie eksportowane są dane z używanego sprzętu pomiarowego.

COGO i LandXML

Bardziej specjalistyczne formaty obsługuje tcpMDT – jako jedyny umożliwia import punktów COGO (.pun).

Format LandXML dostępny jest w SPCADzie oraz tcpMDT. ZWGeo i Spatial Manager nie oferują obsługi tego standardu.

Kartowanie

ZWGeo jako jedyne posiada całą bibliotekę symboli BDOT500, GESUT, EGiB, osnowy, granice administracyjne – pozwala na kartowanie map zgodnie z polskimi normami. Już wkrótce będzie możliwa obsługa GML-a opartego na tych bibliotekach.

Chmury punktów

W pracy z danymi ze skaningu laserowego kluczowa jest obsługa odpowiednich formatów przez program CAD:

• Spatial Manager obsługuje pliki LAS, LAZ, ASC, ASCII, XYZ oraz XML.
• tcpMDT umożliwia pracę z plikami PUN, CSV, LAS, LAZ i ASC.
• SPCAD pozwala na import CSV, TXT, ASC i XYZ.
• ZWGeo umożliwia wczytanie chmury punktów w formacie TXT.

Najszerszą kompatybilność oferuje Spatial Manager, natomiast tcpMDT i SPCAD również zapewnia obsługę popularnych formatów skaningowych.

Obsługa danych GIS

Coraz częściej opracowania geodezyjne i projekty wykonywane na mapach wymagają integracji z zewnętrznymi danymi przestrzennymi.

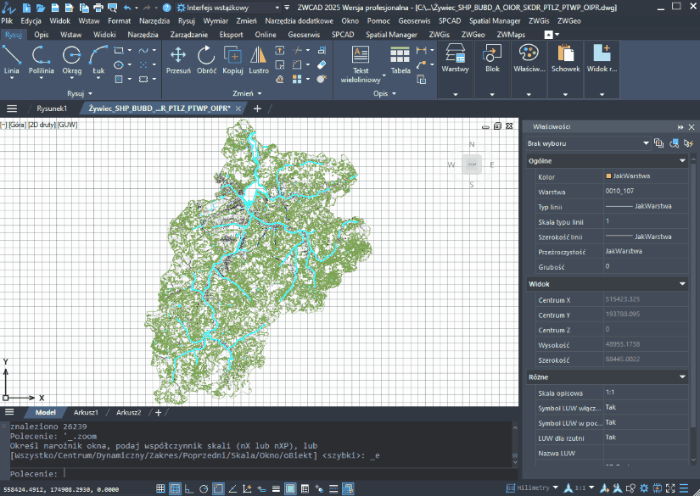

SHP i GML

Wszystkie cztery programy umożliwiają import plików SHP do ZWCADa. W tcpMDT dostępny jest wyłącznie import (bez eksportu). W ZWGeo, Spatial Managerze i SPCADzie możliwy jest zarówno import, tworzenie i zarządzanie oraz eksport SHP.

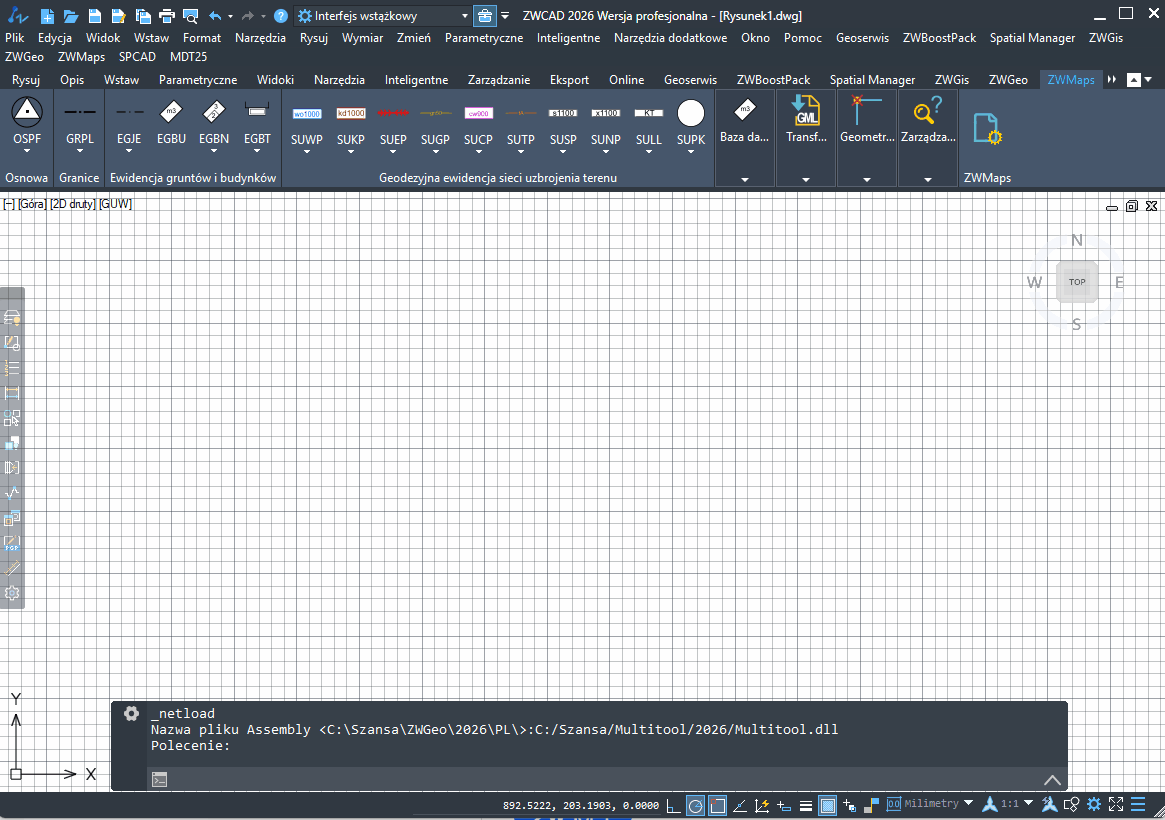

ZWGeo jako jedyne zapowiada obsługę polskiego standardu GML. Pozostałe rozwiązania nie będą oferowały wsparcia tego formatu zgodnego z polskimi wytycznymi.

WMS i WFS

Dostęp do usług WMS i WFS zapewniają ZWGeo oraz Spatial Manager. W SPCADzie i tcpMDT funkcja ta nie występuje.

To ważne w sytuacji, gdy użytkownik chce podłączyć zewnętrzne serwisy mapowe bezpośrednio w środowisku ZWCADa. Dzięki ZWGeo możemy zaimportować WMS nie tylko z krajowego geoportalu, ale również z lokalnych, powiatowych serwisów (podobnie z WFS).

KML, KMZ i Google Street View

Spatial Manager obsługuje formaty KML i KMZ.

W zakresie integracji z projektem OpenStreetMap dane dostępne są:

• w ZWGeo jako raster,
• w Spatial Managerze oraz SPCADzie jako dane wektorowe.

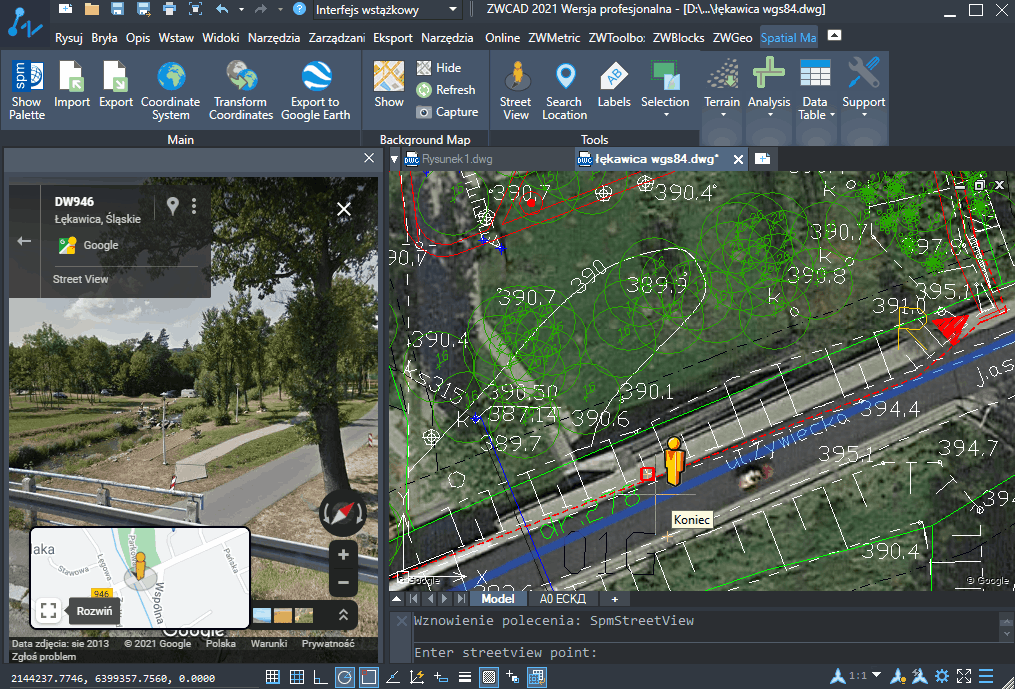

tcpMDT nie oferuje integracji z OpenStreetMap, natmiast wyłącznie Spatial Manager umożliwia korzystanie z usługi Google Street View bezpośrednio w ZWCADzie.

Analizy przestrzenne

Jeśli chodzi o funkcje analiz GIS, dostępne są one w Spatial Managerze oraz SPCADzie. Funkcje te obejmują operacje przestrzenne i geometryczne na danych GIS. ZWGeo i tcpMDT nie posiadają modułów analizy przestrzennej.

Modelowanie terenu

Dla wielu użytkowników ZWCADa kluczowe są funkcje związane z opracowaniami wysokościowymi oraz pracą na Numerycznym Modelu Terenu – tutaj dobrym wyborem okaże się SPCAD (analiza) i tcpMDT (analiza i modelowanie terenu po zmianach).

Warstwice i modele terenu

Tworzenie warstwic z zaimportowanych punktów możliwe jest w Spatial Managerze, SPCADzie oraz tcpMDT. ZWGeo nie oferuje tej funkcji.

Generowanie modeli TIN, siatek 3D oraz NMT dostępne jest w Spatial Managerze, SPCADzie oraz tcpMDT. ZWGeo nie posiada modułu modelowania powierzchni.

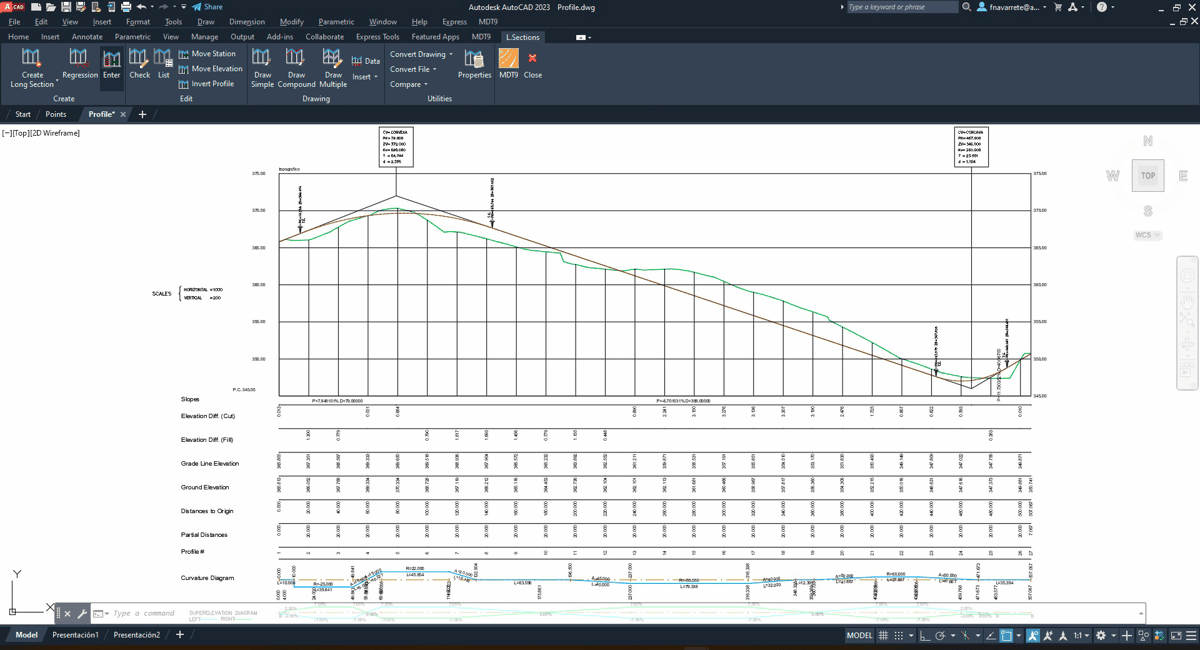

Profile i przekroje

• SPCAD oraz tcpMDT umożliwiają generowanie profili i przekrojów na podstawie modelu terenu.
• ZWGeo pozwala jedynie na wykonanie profilu po wcześniej zdefiniowanych poziomicach.
• Spatial Manager nie oferuje funkcji tworzenia przekrojów.

Zaawansowane modelowanie

Zaawansowane modelowanie terenu w ZWCADzie dostępne jest wyłącznie w tcpMDT. To rozwiązanie najbardziej rozbudowane pod kątem pracy z powierzchniami i opracowaniami wysokościowymi.

Zestawienie nakładek

ZWGeo

Sprawdzi się w pracy z podstawowymi danymi pomiarowymi (import TXT) oraz przy integracji z usługami WMS/WFS. Umożliwia korzystanie z OpenStreetMap w formie rastrowej i wykonanie profilu po poziomicach, ale nie oferuje modelowania terenu ani analiz GIS.

Już wkrótce jako jedyna z dostępnych w ofercie nakładek będzie umożliwiała import, tworzenie i eksport plików GML według polskich norm.

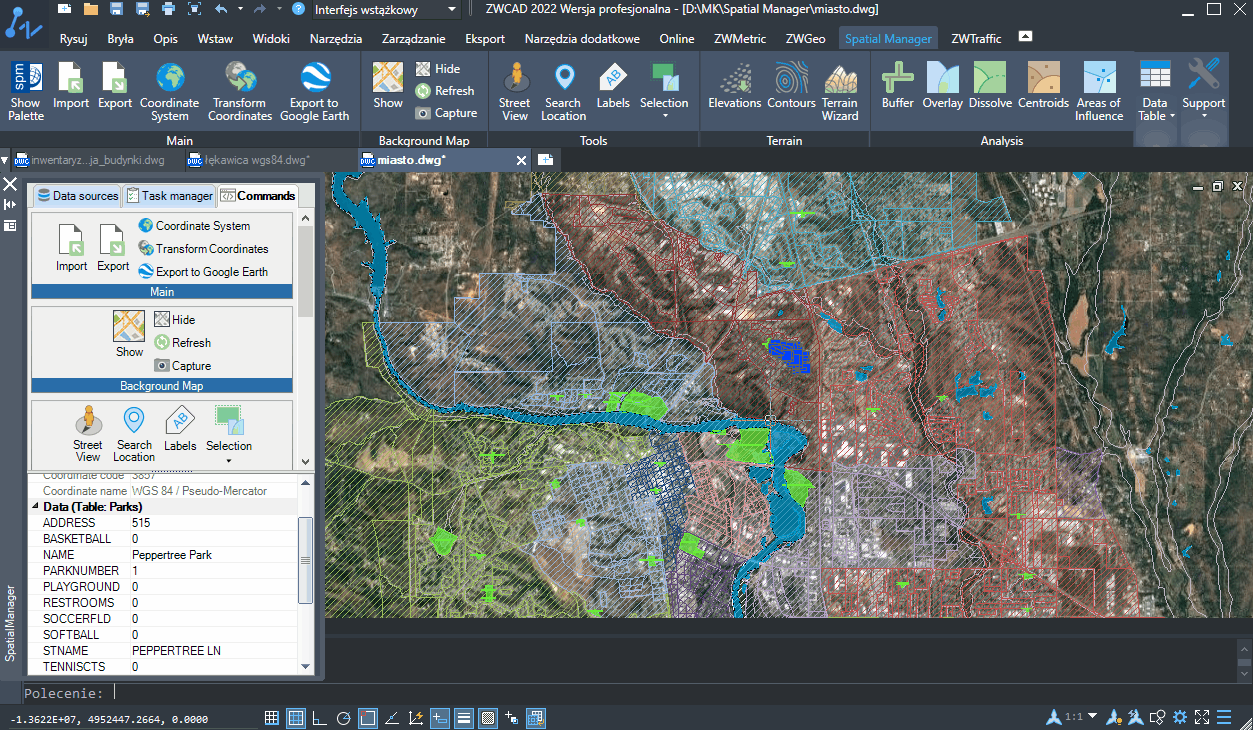

Spatial Manager

Zapewnia szeroką obsługę formatów GIS i chmur punktów. Oferuje analizy przestrzenne, obsługę KML/KMZ, WMS/WFS oraz integrację z OpenStreetMap w wersji wektorowej. Wygeneruje z zaimportowanych punktów warstwice, siatkę powierzchni, ale nie wykona przekrojów.

SPCAD

Łączy funkcje GIS (w tym analizy przestrzenne) z możliwością tworzenia modeli terenu i przekrojów. Obsługuje LandXML i wybrane formaty chmur punktów. Posiada wiele funkcji 3D, ale bardziej stworzonych do analizy niż do projektowania.

tcpMDT

Oferuje obsługę specjalistycznych formatów (np. COGO), tworzenie modeli terenu, warstwic i przekrojów. Jako jedyny zapewnia zaawansowane modelowanie terenu, projektowanie dróg, nasypów, wykopów oraz obliczanie mas ziemnych.

Zestawienie funkcjonalności nakładek do ZWCADa

Podsumowanie

Wybór nakładki do ZWCADa zależy przede wszystkim od rodzaju wykonywanych opracowań.

• Jeśli potrzebna jest integracja z usługami mapowymi i podstawowa praca na danych – wystarczające może być ZWGeo. ZWGeo jako jedyne posiada całą bibliotekę symboli BDOT, GESUT, EGiB, osnowy, granice administracyjne – pozwala na kartowanie map zgodnie z przepisami.
• Jeśli ważna jest szeroka obsługa formatów GIS i funkcje analiz przestrzennych – warto rozważyć Spatial Managera lub SPCADa (który ma więcej funkcji 3D).
• Jeżeli kluczowe jest modelowanie terenu, projektowanie w 3D, obliczanie mas ziemnych – tcpMDT oferuje najbardziej rozbudowane możliwości zbliżone do Civila.

Każde z tych rozwiązań rozbudowuje ZWCADa w innym kierunku. Dlatego przed wyborem aplikacji warto przeanalizować, z jakimi danymi pracujemy najczęściej i które moduły będą realnie wykorzystywane w codziennej pracy.
