Wstawianie obiektów w punktach charakterystycznych polilinii

Sprawdź dwie popularne funkcje nakładki ZWBoostpack 2027

ZWBoostPack to nasza autorska nakładka do programu ZWCAD Standard, Professional i MFG. Oferuje wiele przydatnych narzędzi, a jednymi z nich są Opisywanie środków polilinii i Opisywanie wierzchołków polilinii.

Na początek potrzebny nam rysunek. Przygotowałem prosty kształt oraz potrzebne narzędzia.

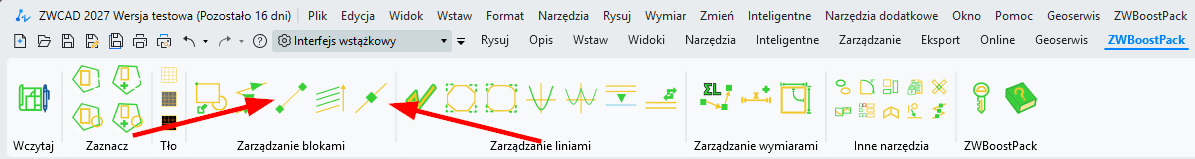

Jak widać, obiekty które będę umieszczał na obiekcie to bloki. Nic w tym dziwnego, skoro funkcje, których będę używał, znajdują się w panelu Zarządzanie blokami.

Opisywanie środków polilinii

Uruchamiamy funkcję i wubieramy blok. W moim przypadku będzie to zielony trójkąt. ZWCAD poprosi wtedy o wskazanie dowolnej liczby polilinii, na które ZWBoostPack naniesie kopie bloku. Po wybraniu zatwierdzamy Enterem. W moim przypadku efekt był następujący:

Jak możemy zobaczyć, w samym środku segmentów polilinii został wstawiony blok, zgodnie z jego punktem bazowym kierunek jego obrotu zależny jest od kierunku polilinii. Gdyby odwrócić polilinię to trójkąty zwracałyby się w przeciwnym kierunku.

Drugą rzeczą wartą wspomnienia, jest brak bloku w dwóch odcinkach po prawej stronie. Jest tak dlatego, że są one zbyt krótkie by ZWBoostPack zmieścił tam czytelnie wskazany blok.

Opisywanie wierzchołków polilinii

Działanie tej funkcji jest bardzo podobne, różni się tylko efekt. Wybieramy blok, wskazujemy polilinie, zatwierdzamy Enterem i gotowe.

Tym razem ZWBoostPack wstawił kopie czerwonych bloków na końcach segmentów polilinii.
