ZWCAD 2027 - premiera wersji Beta!

Premiera ZWCAD 2027 beta

Nowa wersja ZWCAD 2027 koncentruje się na pięciu kluczowych obszarach: kompatybilności plików, wydajności, inteligentnym rysowaniu, zarządzaniu danymi i interfejsie użytkownika.

Aktualizacja informacji o wersji ZWCAD 2027

(Informacja z dnia 10-09-2026)

Firma ZWSOFT, producent ZWCAD i ZW3D, zdecydowała o przedłużeniu rozwoju i wsparcia dla ZWCAD 2026. Oznacza to, że część nowych funkcji i usprawnień planowanych wcześniej dla kolejnej wersji programu (ZWCAD 2027) zostanie udostępniona bezpośrednio użytkownikom ZWCAD 2026.

Dzięki temu obecni klienci zyskają dostęp do nowych możliwości bez konieczności przechodzenia na nowszą wersję programu. ZWCAD 2026 pozostanie więc dłużej aktywnie rozwijaną wersją, która będzie wzbogacana o kolejne funkcje i udoskonalenia.

To rozwiązanie wydłuża cykl życia ZWCAD 2026 i pozwala użytkownikom dłużej korzystać z posiadanej wersji, jednocześnie otrzymując nowe narzędzia i usprawnienia przygotowywane przez producenta.

Właśnie ukazało się uaktualnie do ZWCAD 2026 oznaczone numerem SP 3.0 - zobacz co nowego.

Najważniejsze nowości w ZWCAD 2027 Beta

• Import plików projektowych z programu Revit® – bezpośrednie otwieranie plików  w formacie RVT z programu Revit® 2015–2025, co umożliwia import BIM do CAD.
• Smart Block Placement – bloki automatycznie obracają się i dopasowują do punktów obiektów docelowych, co eliminuje ręczne korygowanie pozycji.
• Smart Merge – inteligentne scalanie arkuszy z podglądem w czasie rzeczywistym, optymalizacja papieru przy wydruku z rolki i na standardowych formatach.
• Data Extraction – ekstrakcja danych z wielu plików, tabele powiązane z danymi, które można aktualizować, oraz nowe funkcje pomiarowe (objętość, całkowita powierzchnia, całkowita długość).
• Wydajność – operacje takie jak otwieranie rysunków, przesuwanie, powiększanie, kopiowanie i wklejanie są średnio o 50% szybsze.
• Zarządzanie odnośnikami zewnętrznymi – nowe funkcje kolorowania warstw, filtrowania i zarządzania stylem wyświetlania XREF.

Poniżej prezentujemy szczegółowy opis zmian i nowości w ZWCAD 2027

Spis treści:

1. Import plików projektowych z programu Revit®.
2. Nowe inteligentne funkcje.
3. Lepsze pozyskiwanie danych z rysunku.
4. Ulepszone narzędzie do przenoszenia danych ze starszych wersji ZWCAD.
5. Zmiany w interfejsie.
6. Widok przekroju.
7. Rozbudowanie modułu do porównywania plików.
8. Optymalizacja funkcji i programu.

Import plików projektowych z programu Revit®.

ZWCAD (tylko wersja PRO) został rozbudowany o narzędzia pozwalające na import projektów z programu Revit® bezpośrednio do rysunku, dzięki czemu tworzenie projektów 2D w oparciu o model 3D jest znacznie łatwiejsze i wygodniejsze. Dodano polecenie RVTIMPORT oraz funkcje na wstążce i w menu klasycznym.

Zaimportowany plik zachowuje oryginalną geometrię i atrybuty by w jak największym stopniu ułatwić pracę. Wstawione obiekty są odniesieniami do bloku, które są umieszczone na warstwach zgodnie z oryginałem. Mają swoje kolory i przezroczystość, więc użytkownik może się w tym wygodnie poruszać i edytować.

Nowe inteligentne funkcje

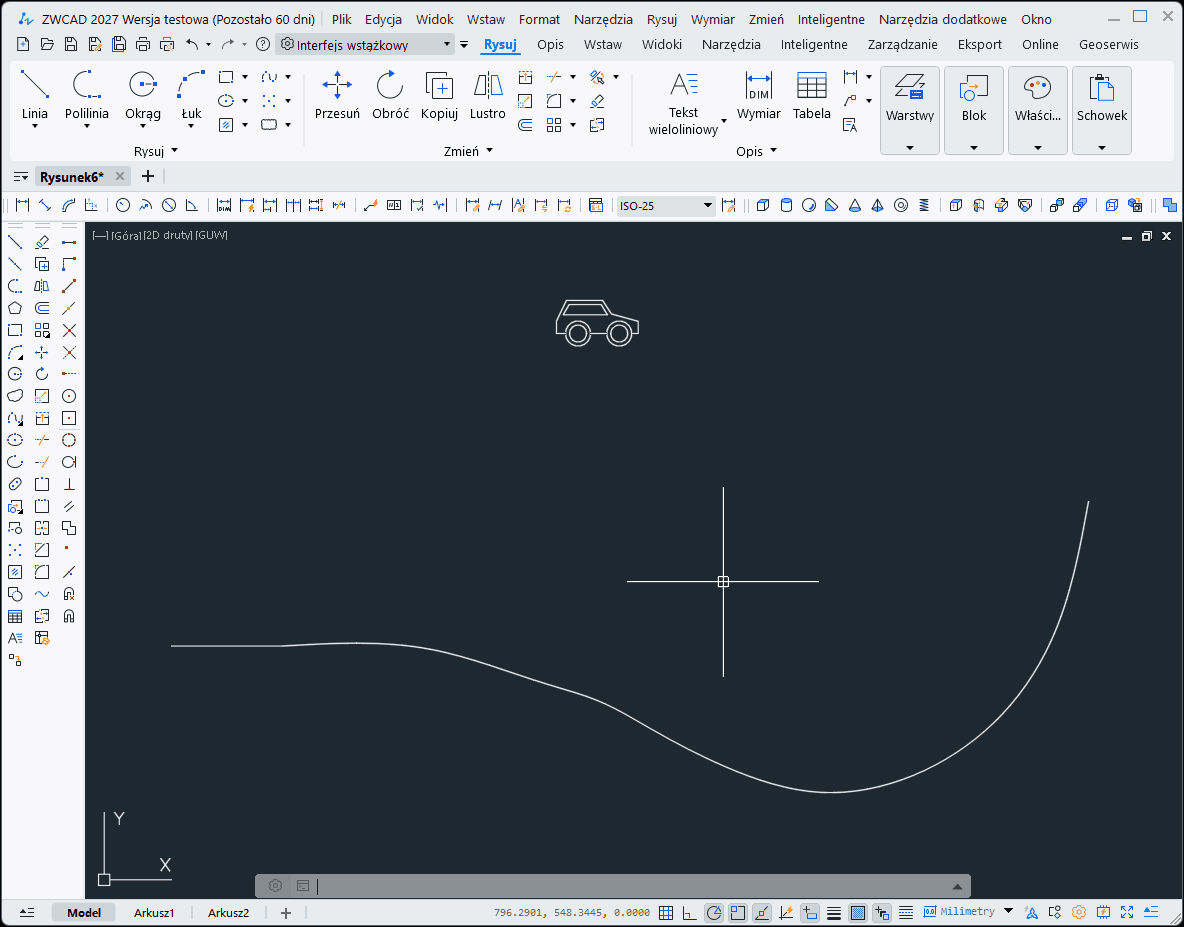

Dodano polecenie SNAPALIGN, które umożliwia wstawienie kopii obiektu w odniesieniu do innych obiektów. Po włączeniu funkcji i wybraniu obiektów pojawi się podgląd na żywo, a obiekt dopasuje się do wskazanej geometrii. W wierszu polecenia można obracać obiektem źródłowym, by precyzyjnie dopasować obiekt do zamierzonego efektu.

Lepsze pozyskiwanie danych

DATA EXTRACTION to polecenie do wyciągania danych z obiektów CAD, o którym wielokrotnie wspominaliśmy klientom i które jest stałym punktem wielu szkoleń. Do tej pory skupiało się na pozyskiwaniu danych takich jak długość, pole, kolor, współrzędne itp. z różnych rzeczy. ZWCAD 2027 znacznie rozbudował zarówno listę obsługiwanych obiektów CAD jak i rodzajów pozyskiwanych informacji oraz sposobów na ich zapis.

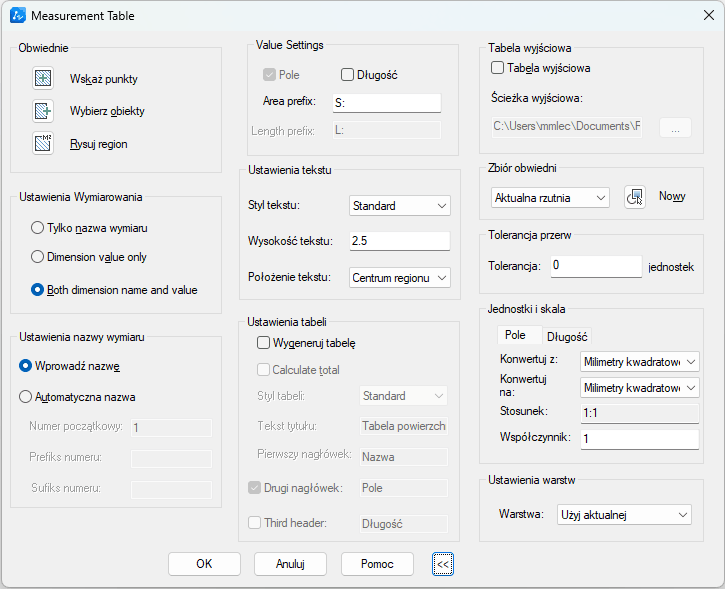

TABELAPOWIERZCHNI również została rozbudowana. Dodano opcje do tworzenia tabel długości i powierzchni, można wybierać wiele obiektów jednocześnie i szybko tworzyć potrzebne zestawienia. ZWCAD automatycznie łączy podobne pozycje i aktualizuje pozycje.

Do funkcji ZMIERZGEOM również dodano nowe pozycje, takie jak objętość, obszar i długość całkowita, co pozwala na dokładniejsze i wygodniejsze opisywanie wymiarów.

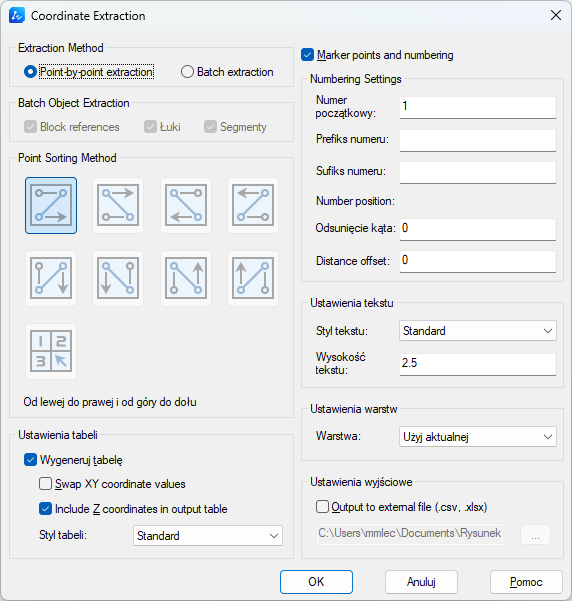

Polecenie COOEXT umożliwia kompleksowe pozyskiwanie współrzędnych z różnych obiektów na kilka sposobów. Dzięki niemu ZWCAD wyciągnie dane z bloków, punktów bazowych, centrów okręgów czy wierzchołków, tworząc odpowiednie zestawienie zgodnie z wskazaną metodologią.

Ulepszone narzędzie do przenoszenia danych z poprzednich wersji ZWCAD

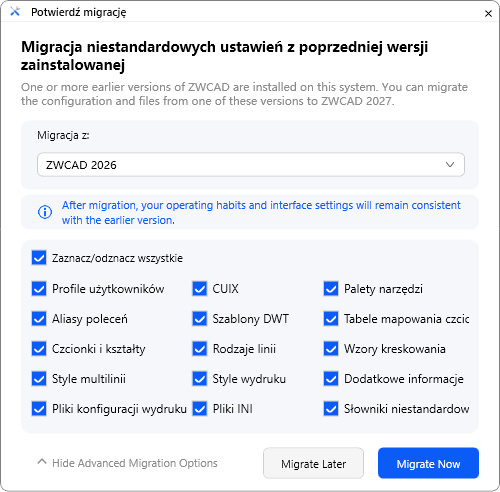

Po instalacji ZWCADa pojawi się opcja do przeniesienia ustawień z poprzednich wersji, choć można to zrobić również później. Program znajduje się w C:\ProgramData\Microsoft\Windows\Start Menu\Programs\ZWCAD 2027. Narzędzie to jest standardem od lat i w tym roku zostało mocno usprawnione.

Użytkownicy mogą importować ustawienia z różnych starszych wersji.

Zmiany w interfejsie

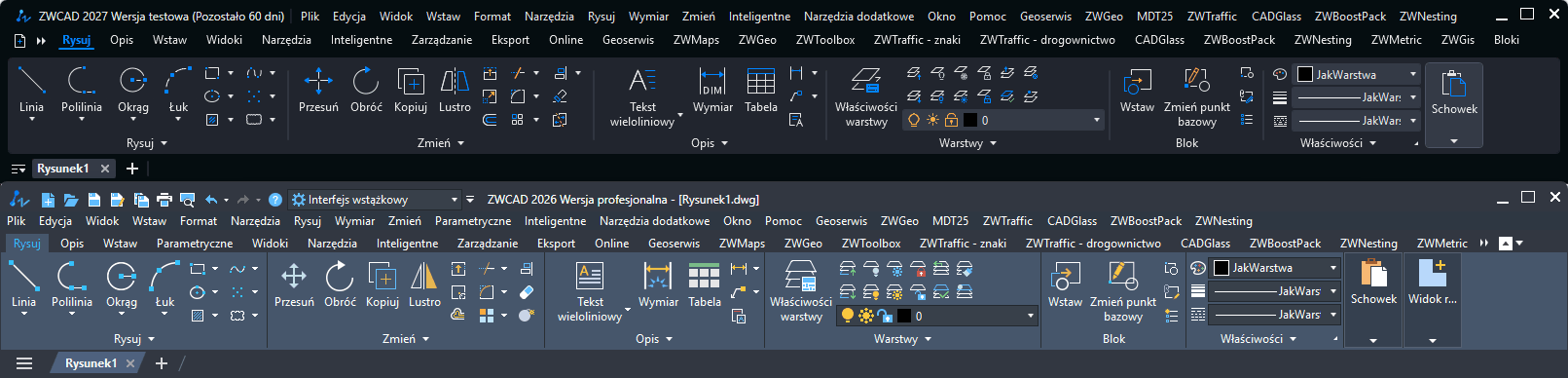

Przebudowano mocno wygląd programu – od szaty graficznej po rozłożenie okien i przycisków w interfejsie.

Poza zmianą kolorów wersja ZWCAD 2027 ma nowe ikony oraz bardziej skompresowane rozmieszczenie funkcji i przycisków.

Widok przekroju

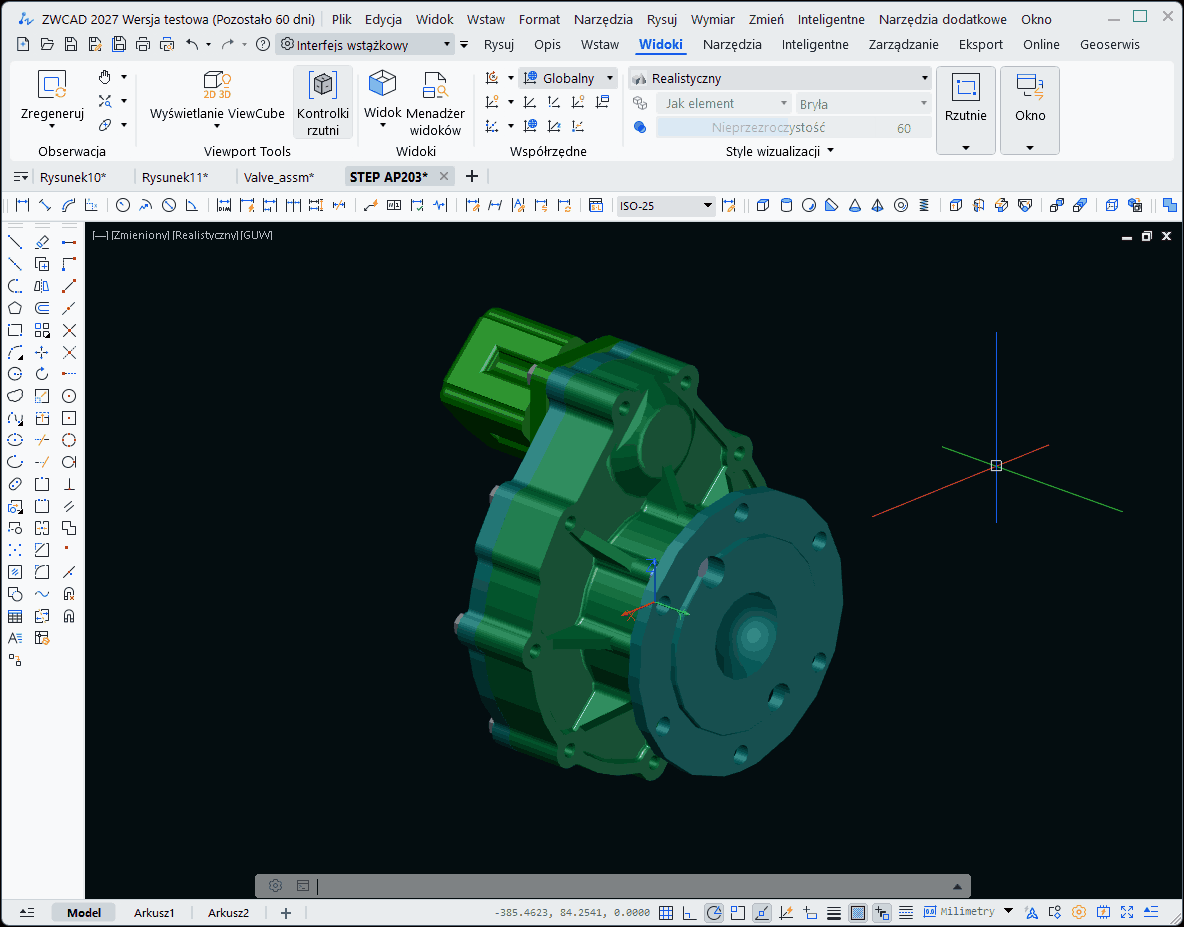

W przestrzeni 3D dodano polecenie 3DSECTION, które umożliwia tworzenie precyzyjnego przekroju obiektów trójwymiarowych. Po użyciu zostanie stworzony wygodny w edycji sześcian, którym można wskazywać obszar przekroju korzystając np. z GIZMO.

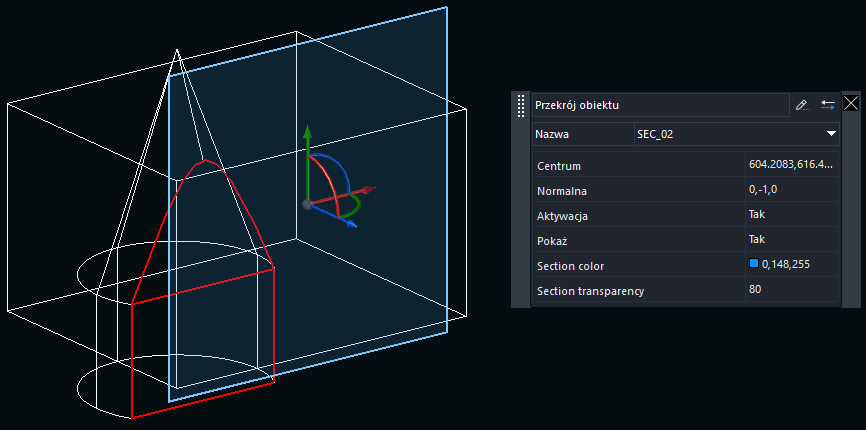

Funkcja PLANARSECTION tworzy przekroje, którymi można dzielić rysunek. Przekrojów może być kilka, a przesuwać je można bardzo wygodnie w osi XYZ.

Rozbudowanie modułu do porównywania plików

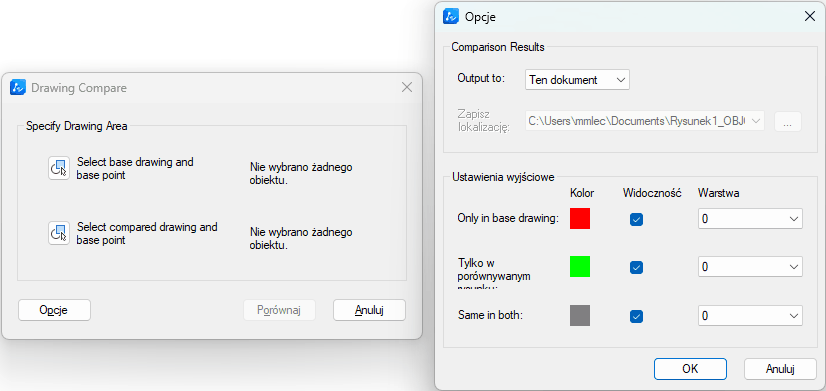

W raz z rozwojem ZWCADa pojawiały się nowe rodzaje obiektów CAD. Moduł porównywania plików został rozbudowany, dodając nie tylko obsługę nowych rodzajów obiektów jak również ręczne i automatyczne wykrywanie punktu bazowego dla rysunków. Można skorzystać z polecenia FCMPBASEPOINT oraz FCMPAUTOALIGN kiedy porównywane rysunki nie nakładają się na siebie dokładnie by rozwiązać ten problem.

Dodano również polecenie OBJCMP, które umożliwia porównanie obiektów w rysunku, a efekt takiego zabiegu można zapisać w zewnętrznym pliku lub wstawić do rysunku.

Optymalizacja funkcji i programu

W zakresie funkcji takich jak otwieranie, przesuwanie ekranu, zbliżanie, oddalanie, kopiowanie, wklejanie i przesuwanie w ZWCADzie 2027 działa nawet o połowę szybciej. Dodatkowo poprawiono edycje zagnieżdzonych obiektów.

Dodano również opcje podmiany brakujących fontów na wybrany, kiedy program nie znajdzie źródłowego. Okno dialogowe pokaże też listę brakujących fontów i umożliwi użytkownikowi ręczne wybranie zastępstwa wraz z poglądem.

Moduł DCL (Dialog Control Language) również został usprawniony, np. poprzez dodanie natywnego wsparcia dla plików DCL w różnych formatach (UTF-8, UTF-16BE, UTF-16LE), poprawienie błędów oraz rozbudowanie diagnostyki i narzędzia do zgłaszania błędów.

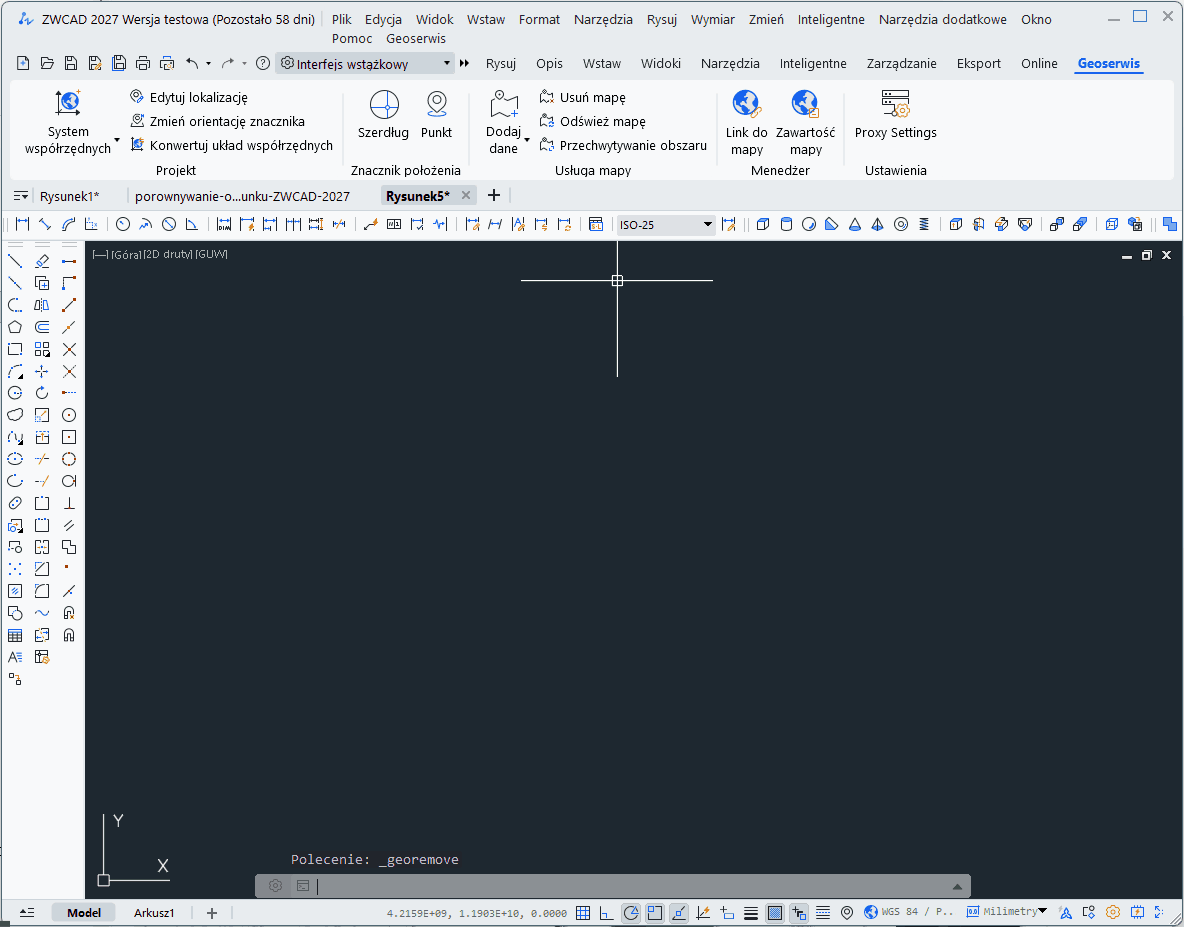

Drobnych zmian doczekał się również moduł Geoserwisu. Dodano zakładkę z ulubionymi mapami, by użytkownicy mogli wygodniej korzystać z powtarzalnych map oraz zwiększono wydajność m.in. wczytywania, odświeżania i przybliżania.

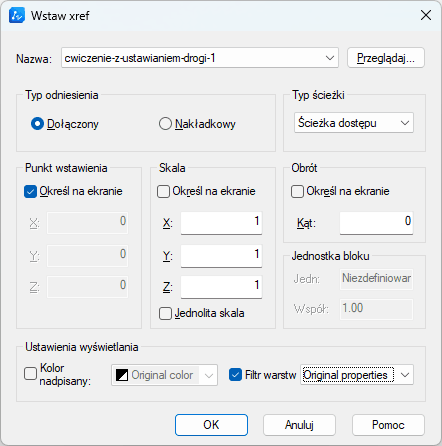

ZWCAD 2027 oferuje również drobne zmiany w zakresie wstawiania załączników. Dodano opcję do nadpisania kolorów warstw odnośników, nie ingerując oczywiście w plik źródłowy. Podczas załączania xrefa wyświetli się okno, w którym użytkownik może zaznaczyć opcję do nadpisania warstw wybranym kolorem albo skorzystać z filtra warstw, by nałożyć zmiany tylko na ustalone wcześniej obiekty. Program oferuje możliwość stworzenia warunków i zasad, które będą wykorzystwyane podczas tego w przyszłości, np. zmiana koloru tylko dla linii ciągłych albo czarnych.

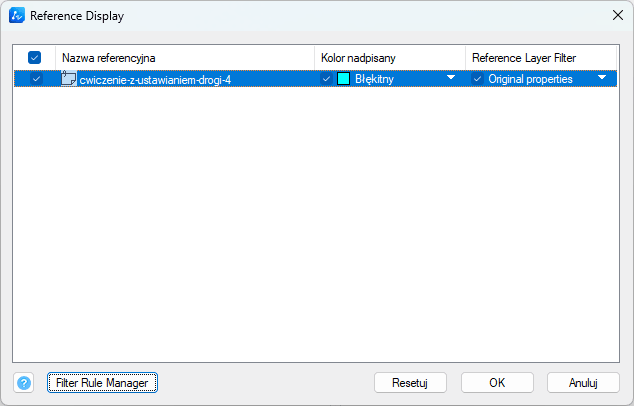

Wszystkie zmiany w rysunku można sprawdzić przez polecenie XREFDISPLAY. W tym miejscu można również zarządzać regułami, które mogą być wykorzystywane przy kolejnych importach.
