ZWCAD 2026 3.0 – opis zmian
Service Pack 3.0 dla ZWCAD 2026
Ukazał się nowy Service Pack 3.0 dla ZWCAD 2026, który przynosi kolejne usprawnienia oraz nowe funkcje rozwijające możliwości programu.
Producent ZWCAD firma ZWSOFT zdecydował jednocześnie o przedłużeniu wsparcia i rozwoju wersji 2026. W praktyce oznacza to, że część funkcji, które pierwotnie planowano wprowadzić dopiero w kolejnej wersji ZWCAD 2027, zostanie udostępniona już teraz użytkownikom ZWCAD 2026 w ramach kolejnych aktualizacji.
To dobra wiadomość dla obecnych użytkowników programu. ZWCAD 2026 będzie dłużej aktywnie rozwijany, a klienci otrzymają dostęp do nowych narzędzi i usprawnień bez konieczności przechodzenia na nową wersję programu.
Nowy Service Pack to więc nie tylko pakiet poprawek, ale również kolejny etap rozwoju ZWCAD 2026 i rozszerzania jego funkcjonalności.
Obsługuje zarówno pliki DWG jak i DXF również w najnowszym formacie. Dostępna jest licencja komercyjna bezterminowa z dobrowolnymi aktualizacjami. Już teraz możesz pobrać program i pracować. 30 dni testów z pełną funkcjonalnością, a później program CAD zamieni się w szybką przeglądarkę plików z możliwością tworzenia rysunków do 1000 obiektów.
W ZWCAD 2025 wprowadziliśmy wiele nowości i usprawnień, np.: ulepszone drukowanie i obsługa plików PDF, optymalizacja narzędzi do obsługi chmury punktów, import plików w formacie STEP, ulepszony interfejs i wiele innych.
Kupuję program Kupuję aktualizacje Prezentacja ZWCAD Licencja edukacyjna
Pobierz wersję testową ZWCAD Pobierz wersję komercyjną ZWCAD (jeśli masz licencję)
Opis zmian i nowości w SP 3.0:
- Import plików CAD z programu Revit® do ZWCAD.
- Rozbudowany widok przekroju.
- Rozwinięcie narzędzia DATAEXTRACTION (do wyodrębniania istotnych informacji i danych z rysunków CAD, umożliwiający ich dalsze wykorzystanie i analizę)
- Nowe funkcje pomiarowe.
Import projektów CAD z programu Revit® do ZWCAD
Revit® to program firmy Autodesk™ przeznaczony do projektowania budynków i instalacji w technologii BIM (Building Information Modeling). W Revit powstaje cyfrowy model budynku, którego elementy mają określone właściwości i są ze sobą powiązane. Revit® jest szczególnie przydatny przy bardzo dużych i złożonych inwestycjach, w których ważna jest współpraca wielu branż, koordynacja projektu oraz późniejsze wykorzystanie informacji zawartych w modelu BIM.

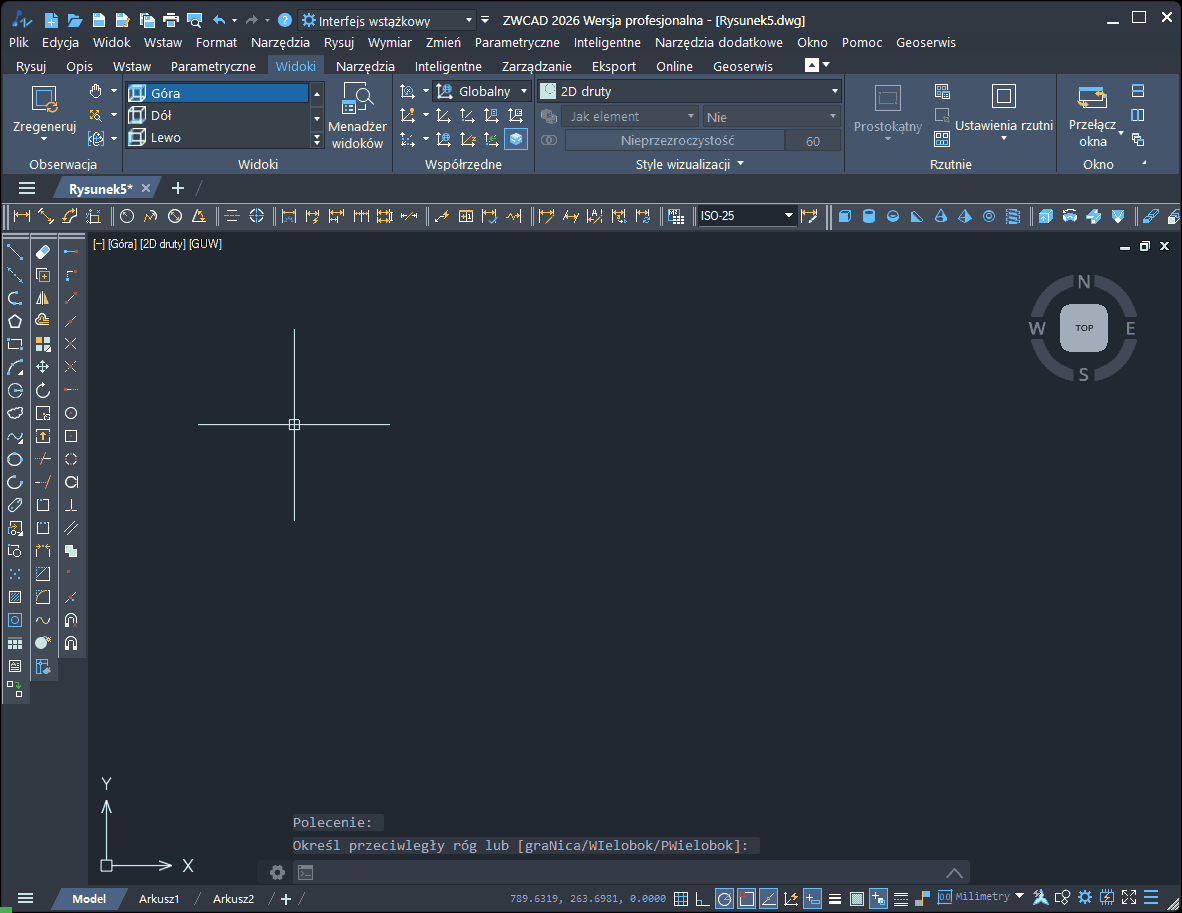

Na poniższym filmie przedstawiamy import modelu dziewięciopiętrowego biurowca utworzonego w programie Autodesk Revit do ZWCAD.

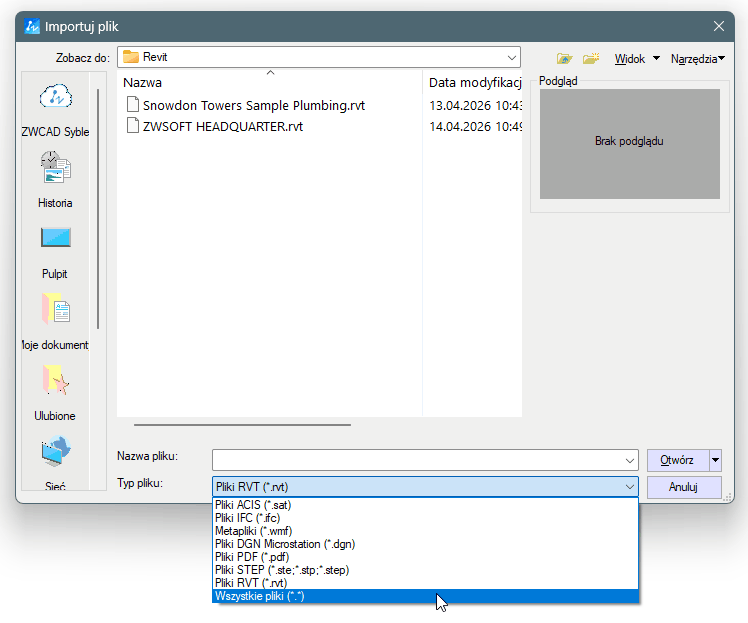

Import jest możliwy dzięki dodaniu do ZWCAD Professional 2026 SP3.0 nowej funkcji RVTIMPORT. Możemy wpisać to polecenie bezpośrednio w linii komend, lub wywołać z menu opcje importu i w oknie wybrać odpowiednie rozszerzenie plików CAD. Pliki z programu Revit posiadają rozszerzenie *.RVT.

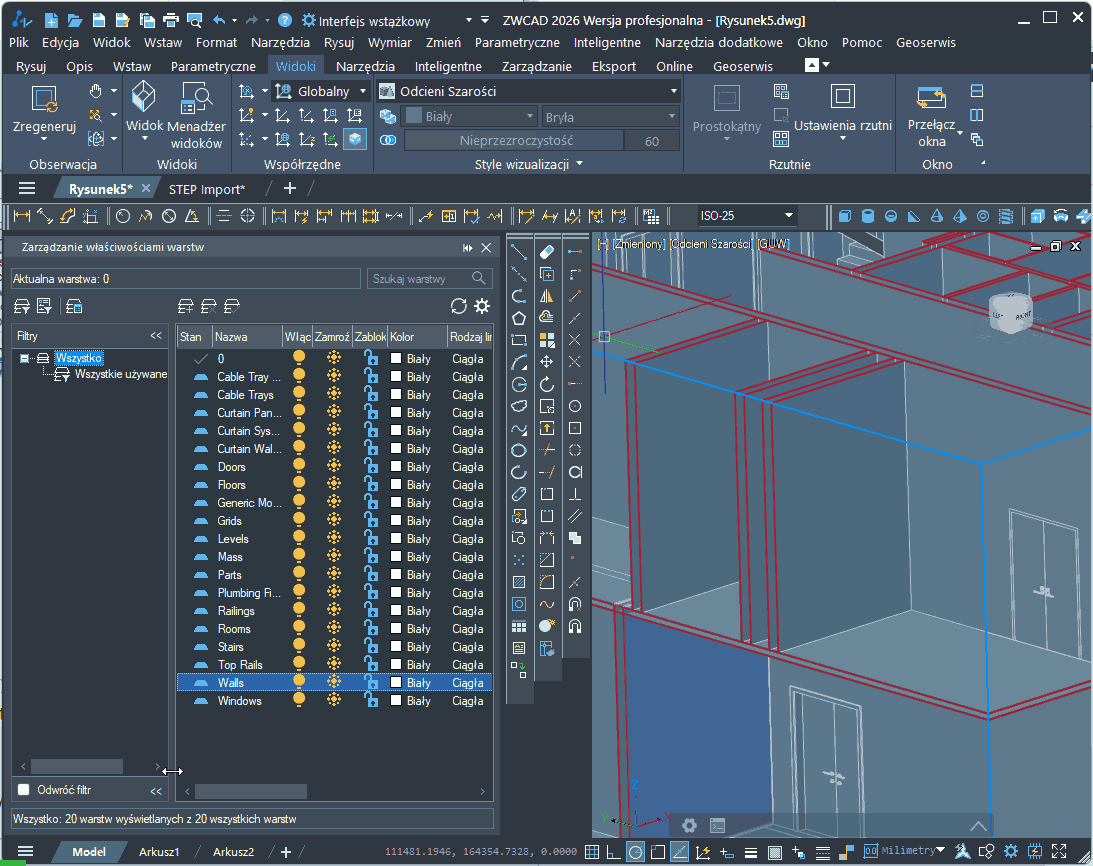

Dzięki obsłudze atrybutów i oryginalnej geometrii, wstawione obiekty są umieszczone zgodnie ze stanem faktycznym na określonej warstwie jako odniesienia do bloku. Na filmie poniżej pokazaliśmy jakie warstwy znajdują się w zaimportowanym budynku, oraz wyłączyliśmy ściany, schody, drzwi i piętra.
Na filmie powyżej widzimy przekrój budynku utworzony za pomocą nowego narzędzia do tworzenia widoków.
Widok przekroju
Kolejną nowością w ZWCAD 2026 Professional SP3.0 jest polecenie 3DSECTION, które umożliwia przycinanie widoku w określonym miejscu na określonej płaszczyźnie. Dzięki GIZMO można łatwo zmieniać płaszczyzny i dopasowywać widoki. Przełączanie pomiędzy płaszczyznami uzyskujemy poprzez wciśnięcie klawisza Ctrl.

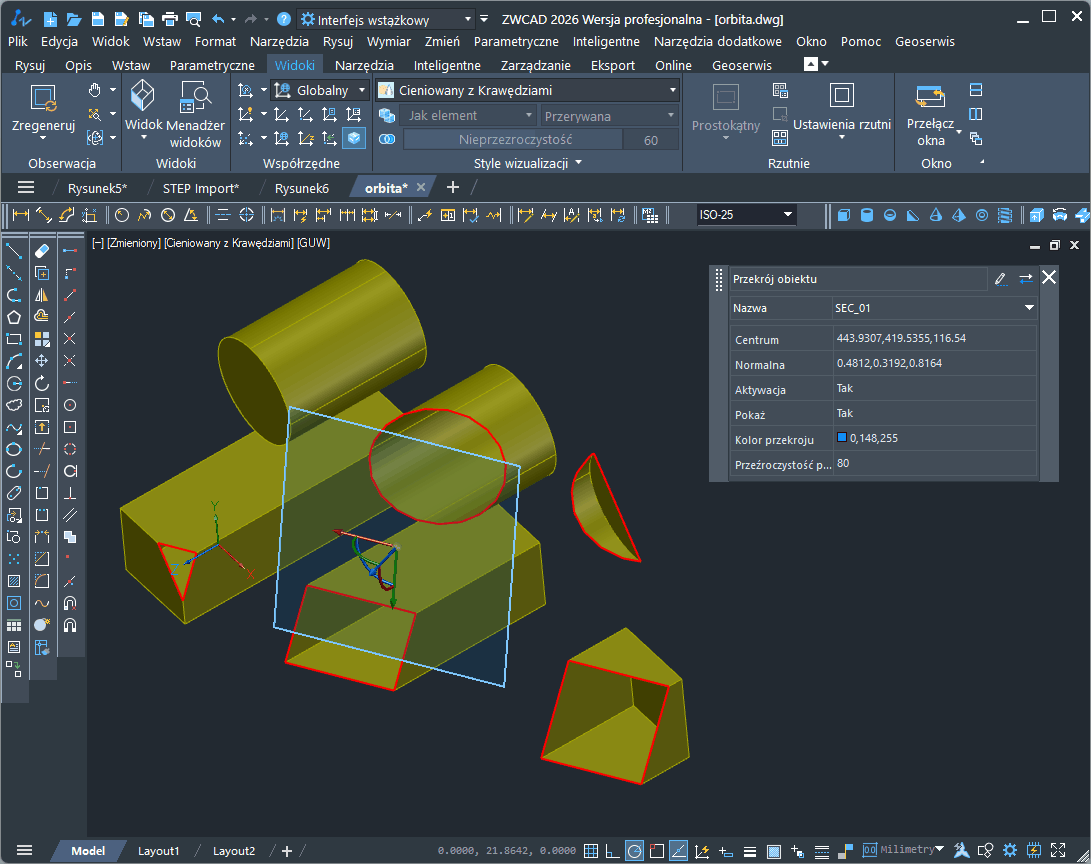

Dodano również polecenie PLANARSECTION, które tworzy przekroje, dzielące rysunek za pomocą płaszczyzny. Można zrobić wiele płaszczyzn i wygodnie edytować wedle swoich potrzeb.
Rozbudowanie funkcji DATAEXTRACTION
Ekstrakcja danych w ZWCAD służy do automatycznego zbierania informacji z obiektów znajdujących się w rysunku i tworzenia na ich podstawie zestawień.
W praktyce funkcja ta jest przydatna przede wszystkim wtedy, gdy w projekcie znajduje się dużo powtarzalnych elementów, takich jak bloki, symbole, urządzenia czy elementy wyposażenia. Zamiast ręcznie je zliczać i przepisywać ich parametry do tabeli, ZWCAD może zrobić to automatycznie.
Za pomocą funkcji DataExtraction można na przykład przygotować zestawienie drzwi i okien, policzyć oprawy oświetleniowe, urządzenia instalacyjne lub elementy konstrukcyjne, zebrać wartości atrybutów bloków, odczytać długości, powierzchnie i inne właściwości obiektów, a następnie utworzyć tabelę bezpośrednio w rysunku albo wyeksportować dane do pliku, np. do dalszej obróbki w Excelu.
W ZWCAD 2026 SP 3.0 znacząco usprawniliśmy funkcję do ekstrakcji danych rozszerzając ją o obsługę wielu plików, lepsze pobieranie informacji o obiektach i atrybutach, możliwość ustawienia stylu tabel, dodatkowe opcje porządkowania danych oraz możliwość tworzenia tabel połączonych z danymi i aktualizowanych na bieżąco.
Możliwe jest teraz zbiorcze pobieranie danych z wielu folderów i rysunków. Rozszerzono także zakres obsługiwanych typów obiektów i atrybutów, dzięki czemu wyniki ekstrakcji są pełniejsze.

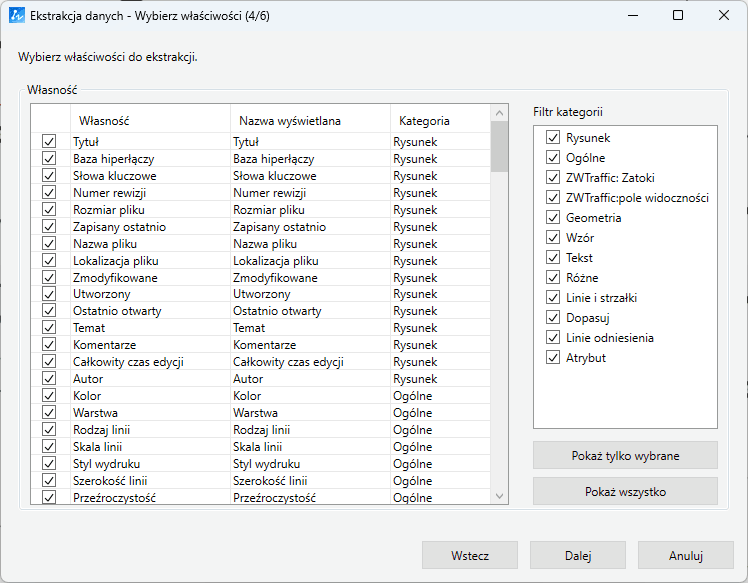

Poniżej prezentujemy okno funkcji do ekstrakcji danych w SP 3.0.
Nowe funkcje pomiarowe
Rozbudowano również polecenie ZMIERZGEOM, które obsługuje jeszcze więcej parametrów, np. objętość, długość całkowią czy całkowite pole powierzchni istniejących obiektów.
| Wcześniejsze wersje ZWCAD | ZWCAD 2026 SP 3.0 |
 |
 |

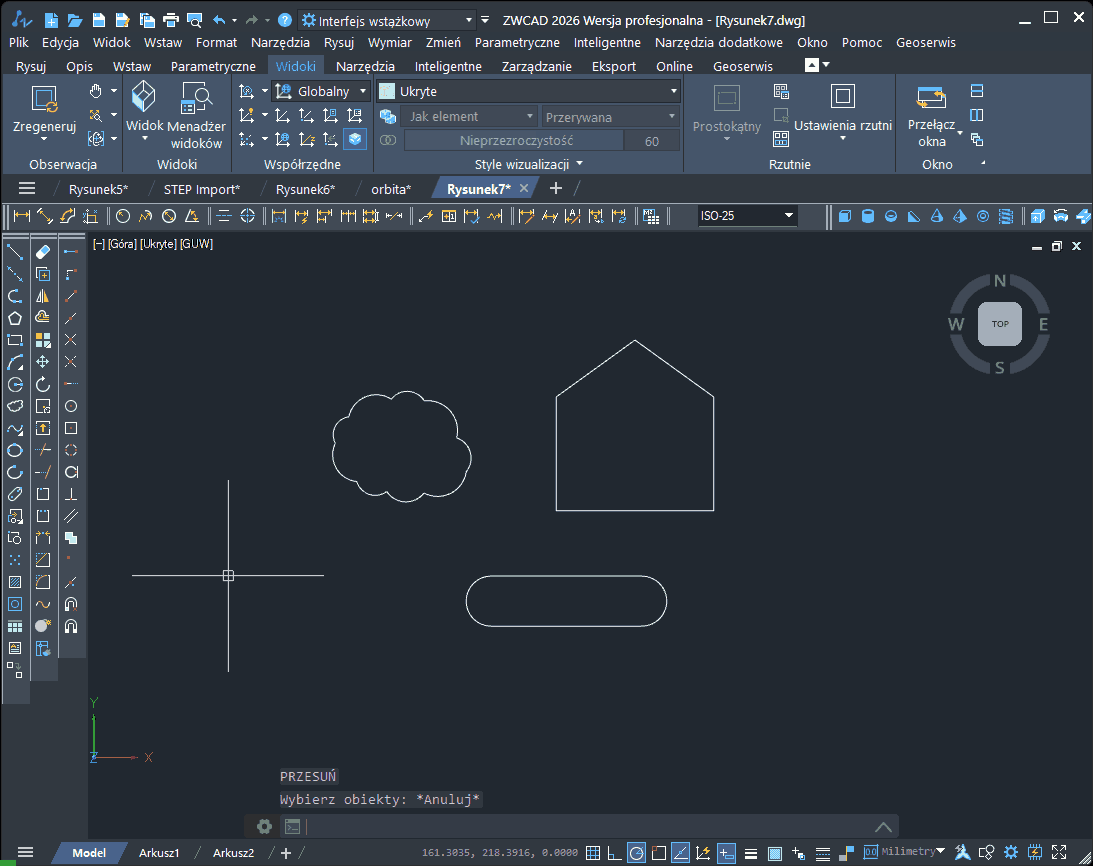

Na filmie poniżej pokazaliśmy pomiar sumy pola powierzchni istniejących obiektów.
