Widok szczegółowy w ZWCADzie MFG
Sprawdź jak ZWCAD MFG 2026 umożliwia tworzenie wygodnego widoku na szczegóły w rysunku

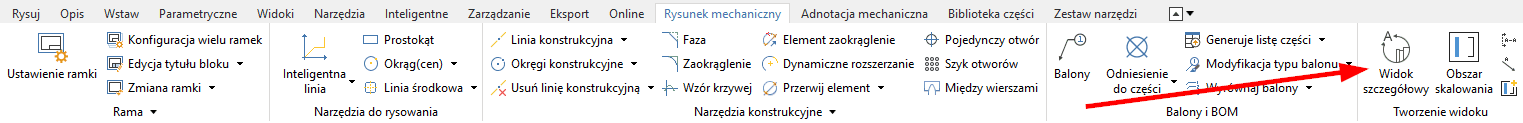

Funkcja Widok szczegółowy jest dostępna na wstążce Rysunek mechaniczny albo poprzez polecenie ZWMDETAIL.
Funkcja umożliwia wstawienia fragmentu rysunku w przybliżeniu do projektu CAD. Po wprowadzenia zmian na oryginalnym obiekcie ZWCAD umożliwi aktualizacje widoku.

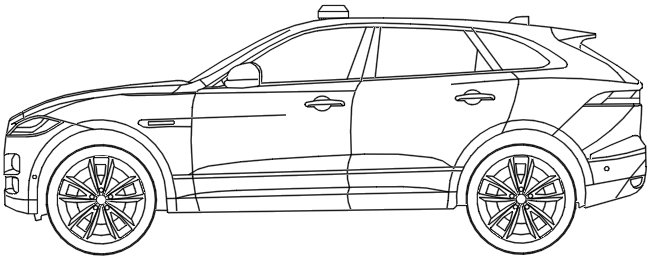

Spójrzmy na przykładowy rysunek:

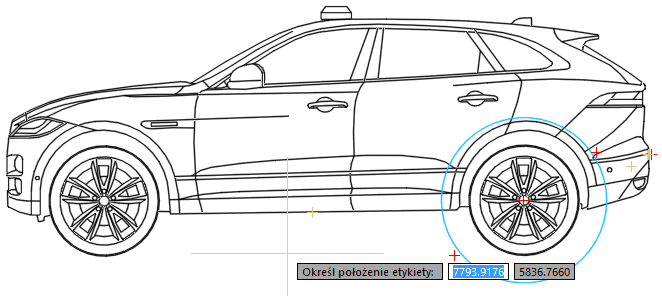

Po uruchomieniu funkcji należy wskazać środek okręgu, który będzie centrum przybliżenia, następnie określić jego promień. W wierszu polecenia ZWCAD oferuje zmianę kształtu obramowania.
Widzimy powstały zakres zbliżenia. Następnie należy wskazać miejsce do umieszczenia ramki.
ZWCAD wyświetli wtedy ramkę, w której trzeba ustalić ostatnie szczegóły, takie jak nazwa czy stopień przybliżenia.

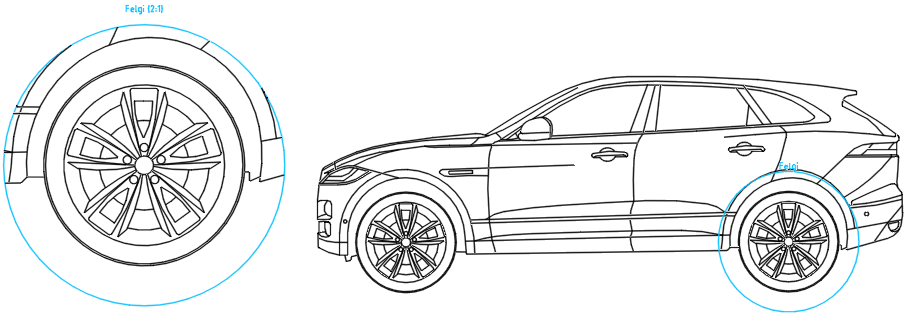

Tak prezentuje się widok zbliżenia obok obiektu:

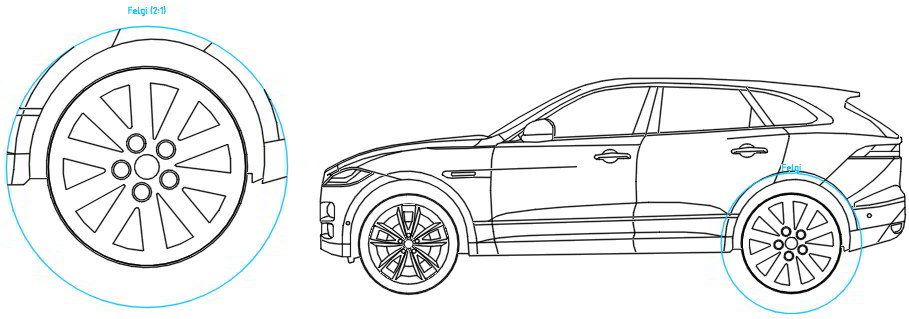

Kiedy wprowadzimy zmiany w obszarze widoku, wystarczy kliknąć na ramkę i potwierdzić Enterem, a całość zostanie zaktualizowana.
