Wymiarowanie rysunku to kluczowy etap tworzenia projektu. Dzięki wymiarom w sposób jednoznaczny określamy wielkość obiektów.   Wymiarowanie półautomatyczne ZWCAD daje możliwość wymiarowania półautomatycznego - wskazujemy punkty lub obiekt (aby wskazać obiekt, po wyborze wymiaru wciskamy jeden raz klawisz ENTER), a program wpisuje wartość tekstu wymiarowego.

Jak zmienić wielkość całego wymiaru? Do tego celu służy globalny współczynnik skali wymiaru. Zmieniając jego wartość dla wybranego stylu wymiarowania, zmieniamy proporcjonalnie wielkość wszystkich elementów wymiaru, np.: wysokość tekstu wymiarowego, wielkość odstępu tekstu od linii wymiarowej, wielkość strzałek, przedłużenie pomocniczej linii wymiarowej poza linię wymiarową.

W pewnych sytuacjach podczas instalacji ZWCAD mogą pojawić się poniższe komunikaty: Nie można kontunuować wykonywania kodu, ponieważ nie znaleziono obiektu VCRUNTIME140.dll. Ponowne zainstalowanie programu może rozwiązać ten problem. Nie można kontunuować wykonywania kodu, ponieważ nie znaleziono obiektu MSVCP140.dll. Ponowne zainstalowanie programu może rozwiązać ten problem.

Wymiary obiektów możemy odczytać na wiele sposobów. Nieco trudniej jest gdy potrzebujemy odczytać sumaryczną długość kilku różnych elementów w rysunku, ale możemy w tym przypadku użyć narzędzi do sumowania długości zawartych w samym ZWCAD: polecenie _LINESUM oblicza całkowitą długość wybranych linii i polilinii, polecenie _ARCSUM oblicza całkowitą długość wskazanych łuków.   Et…

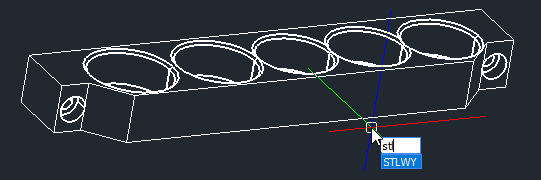

Jak wydrukować na drukarce 3D z ZWCAD? Drukarki 3D są coraz bardziej popularne i łatwiej dostępne. W ostatnim czasie otrzymaliśmy kilka zapytań: "Czy z ZWCAD można drukować na drukarce 3D?". Co prawda ZWCAD nie posiada polecenia do druku na drukarce 3D, ale utworzony model 3D możemy bardzo łatwo zapisać w formacie, który obsługuje program współpracujący z drukarką. Poniżej pokażemy j…

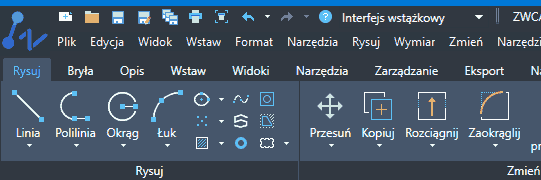

Podczas instalacji ZWCAD mamy do wyboru interfejs programu - wstążkowy lub klasyczny. Interfejs to inaczej mówiąc wygląd i sposób pogrupowania ikon służących do komunikacji użytkownika z programem CAD. W początkowym okresie kilkanaście lat temu był dostępny tylko interfejs klasyczny. Ikony były pogrupowane w paskach narzędzi, które można było włączyć i ustawić w odpowiednim miejscu program…

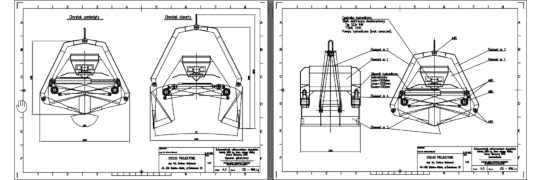

Format PDF Zastanówmy się czy znamy osobę, która nie słyszała o formacie PDF? Format ten powstał ponad 25 lat temu, a obecnie jest bardzo popularny. Wiele programów o różnym przeznaczeniu dysponuje funkcją do drukowania lub eksportu dokumentów do formatu PDF. Znaczącą zaletą tego formatu w dziedzinie programów CAD jest zachowanie jednolitego wyglądu takiego dokumentu na różnych komputerach ora…

W aplikacji do przedmiarowania ZWMetric jest funkcja służąca do wyszukiwania oznaczonych wcześniej pomieszczeń. Wywołujemy ją poprzez kliknięcie na ikonę lupy, tak jak pokazano na rysunku poniżej.

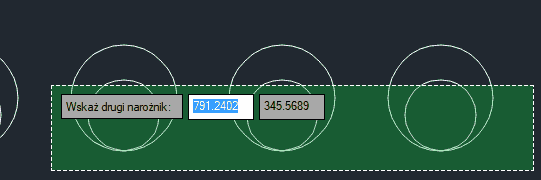

Wskazywanie i wybór obiektów to czynność jaką wykonujemy chyba najczęściej podczas pracy w programie CAD. Czy lepiej jest zaznaczać od strony lewej do prawej czy przeciwnie. Jak zaznaczyć ostatnio narysowany obiekt? Czy można wybrać uprzednio zaznaczone elementy? Jak zaznaczyć oknem innym niż prostokąt?

Zwykle wykonujemy offset (inne nazwy to odsunięcie lub kopia równoległa) wprowadzając odległość i stronę, po której ma być wykonana kopia.

Ważenie roweru nie jest tak skomplikowane, jak wydaje się na pierwszy rzut oka. Obecnie to modny temat za sprawą rowerów elektrycznych. Silniki elektryczne bowiem mogę być montowane w 3 punktach: w kole przednim, w kole tylnym, w piaście korby.
