ZWCAD MFG 2026 - rysowanie krzywych według równania

ZWCAD MFG oferuje możliwość narysowania krzywej według zdefiniowanej funkcji

Możemy zdefiniować wzory w osiach X, Y i Z, przypisać zakres zmiennej oraz ilość punktów, z których będzie składała się krzywa.

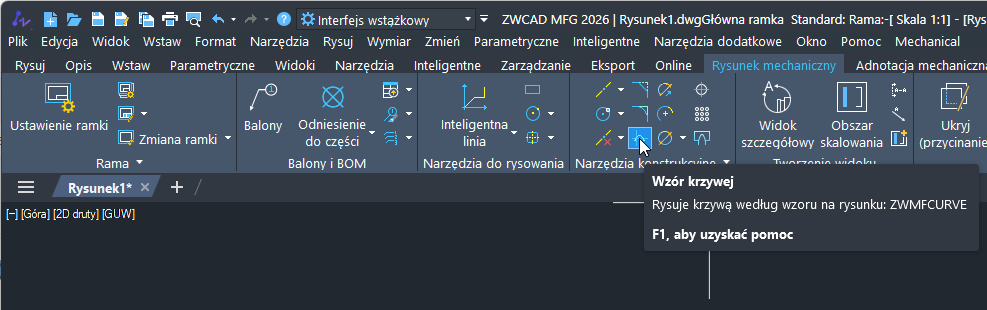

Funkcję to rysowania krzywych możemy wykonać za pomocą polecenia _ZWMFCURVE lub poprzez menu:

Wstążka -> Rysunek mechaniczny -> Wzór krzywej

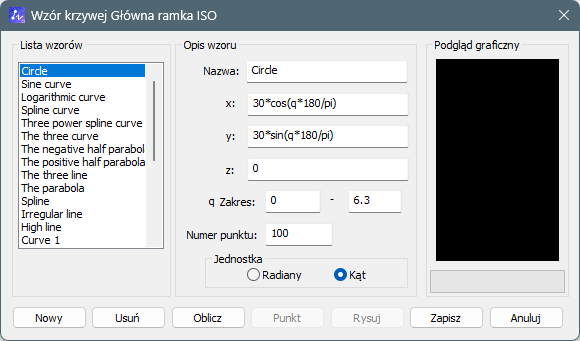

Po wywołaniu funkcji otworzy się okno z listą wcześniej ustawionych przepisów funkcji.

Pełną listę krzywych prezentujemy poniżej, zobaczmy jednak wcześniej na animacji poniżej jak utworzyć parabolę symetryczną względem osi X.

Na filmie można również zobaczyć jak wyświetlić w tabeli wszystkie obliczone współrzędnych punktów.

Poniższa lista zawiera listę krzywych wraz z równaniem funkcji oraz grafiką dostępnych w programie ZWCAD MFG 2026.

Nazwa krzywej	Przepis funkcji - Równanie wzoru	Podgląd
Circle (okrąg)	x=30*cos(q*180/pi) y=30*sin(q*180/pi)
Sine curve (krzywa sinusoidalna)	x=8*t y=8*cos(t*180/3.14)
Logarithmic curve (krzywa logarytmiczna)	x=10*x y=10*ln(x)
Spline curve (krzywa splajnowa)	x=5*(w^3-10*w^2+6*w) y=5*(2*w^3-5*w^2-8*w)
Three power spline curve (splajn sześcienny)	x=w^3-10*w^2+6*w+100 y=2*w^3+5*w^2-8*w+50
The three curve (potrójna krzywa)	x=t y=t^3
The negative half parabola (ujemna półparabola)	x=t y=-(t^(0.5))
The positive half parabola (dodatnia półparapbola)	x=t y=t^(0.5)
The three line (potrójna linia)	x=t y=t^3
The parabola (parabola)	x=t y=t^2
Spline (splajn)	x=w^3-10*w^2+6*w+100 y=2*w^3-5*w^2-8*w+50
Irregular line (nieregularna linia)	x=t^2+100 y=t^3-2*t^2-50
High line (linia)	x=t^7 y=t^10
Curve 1 (krzywa 1)	x=t*(1-sin(t)) y=t*cos(t)
Curve 2 (krzywa 2)	x=sin(u)-u*cos(u) y=cos(u)+u*sin(u)
Ellipse (elipsa)	x=2*cos(a) y=3*sin(a)
Involute (inwoluta)	x=sin(u)*u-cos(u) y=sin(u)+cos(u)*u
Involute 1 (inwoluta 1)	x=sin(u)*u-cos(u) y=sin(u)*u+cos(u)*u
Cardioid (kardioida)	x=cos(t)*(1+cos(t)) y=sin(t)*(1+cos(t))
Star Line (gwiazda)	x=sin(a)^3 y=cos(a)^3
Cartesian folium (liść Kartezjusza)	x=3*100*tan(t)/(1+tan(t)*tan(t)*tan(t)) y=3*100*tan(t)*tan(t)/(1+tan(t)*tan(t)*tan(t))
Epicycloid (epicykloida)	x=(30+10)*cos(t)-10*cos((30+10)*t/10) y=(30+10)*sin(t)-10*sin((30+10)*t/10)
Internal cycloid (cykloida wewnętrzna)	x=(50-10)*cos(t)+10*cos((50-10)*t/10) y=(50-10)*sin(t)-10*sin((50-10)*t/10)
Internal cycloidal (cykloidowa wewnętrzna)	x=(40-10)*cos(t)+1.5*10*cos((40-10)*t/10) y=(40-10)*sin(t)-1.5*10*sin((40-10)*t/10)
Epicycloid (epicykloida)	x=(30+10)*cos(t)-1.5*10*cos((30+10)*t/10) y=(30+10)*sin(t)-1.5*10*sin((30+10)*t/10)
Double Epicycloid (podwójna epicykloida)	x=3*3*cos(t*180/pi)+2*cos(3*t*180/pi) y=3*3*sin(t*180/pi)+2*sin(3*t*180/pi)

Funkcja do rysownia krzywych dostępna jest w ZWCAD MFG.
