Rysowanie okręgów stycznych do dwóch linii
ZWCAD MFG 2026 umożliwia tworzenie takich obiektów w prosty sposób

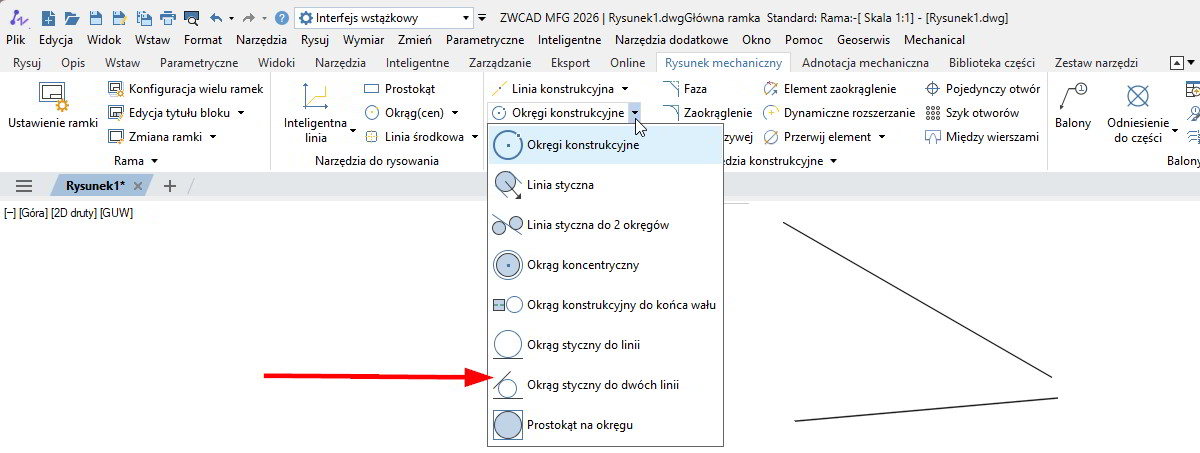

Funkcja Okrąg styczny do dwóch linii dostępna jest na wstążce Rysunek mechaniczny albo poprzez polecenie ZWMCONSTKR.
Na początek należy wskazać obie linie w dowolnej kolejności:
Następnie ZWCAD poprosi o podanie średnicy okręgu. Można ją wpisać lub określić na ekranie. Program narysuje wtedy okrąg w takim miejscu, w którym będzie styczny do obu linii.
Jak widać, okręgi rysowane są zgodnie ze wskazaniami. Jesli trzeba, to ZWCAD MFG dopasuje okrąg do przedłużenia linii.
