Tworzenie linii przenikania stożków i walców
Zobacz jak to zrobić w ZWCADzie MFG 2026
Nasz program CAD umożliwia proste tworzenie linii przenikania dla walców lub stożków narysowanych w 2D. Zobacz dokładnie jak to wygląda i jak je narysować samemu.

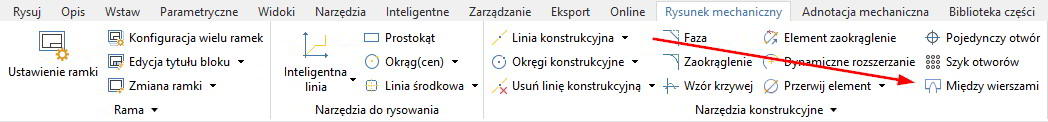

Funkcja dostępna jest na wstążce Rysunek mechaniczny w panelu Narzędzia konstrukcyjne albo poprzez polecenie ZWM_INTER.
Jak to działa?

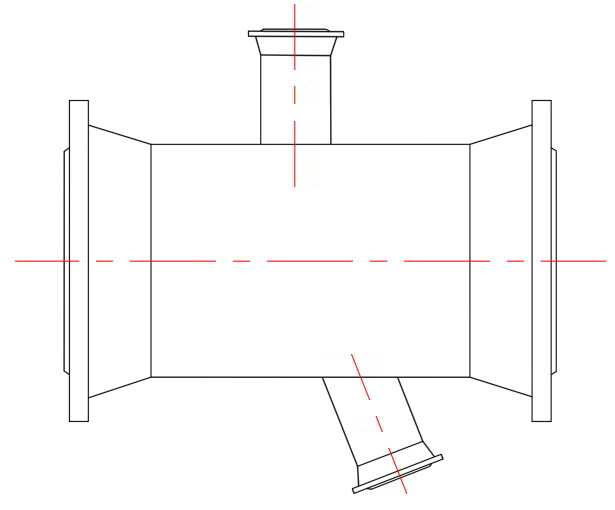

Zacznijmy od rysunku, na którym zastosujemy omawianą funkcję. Przygotowałem taki oto obiekt testowy:

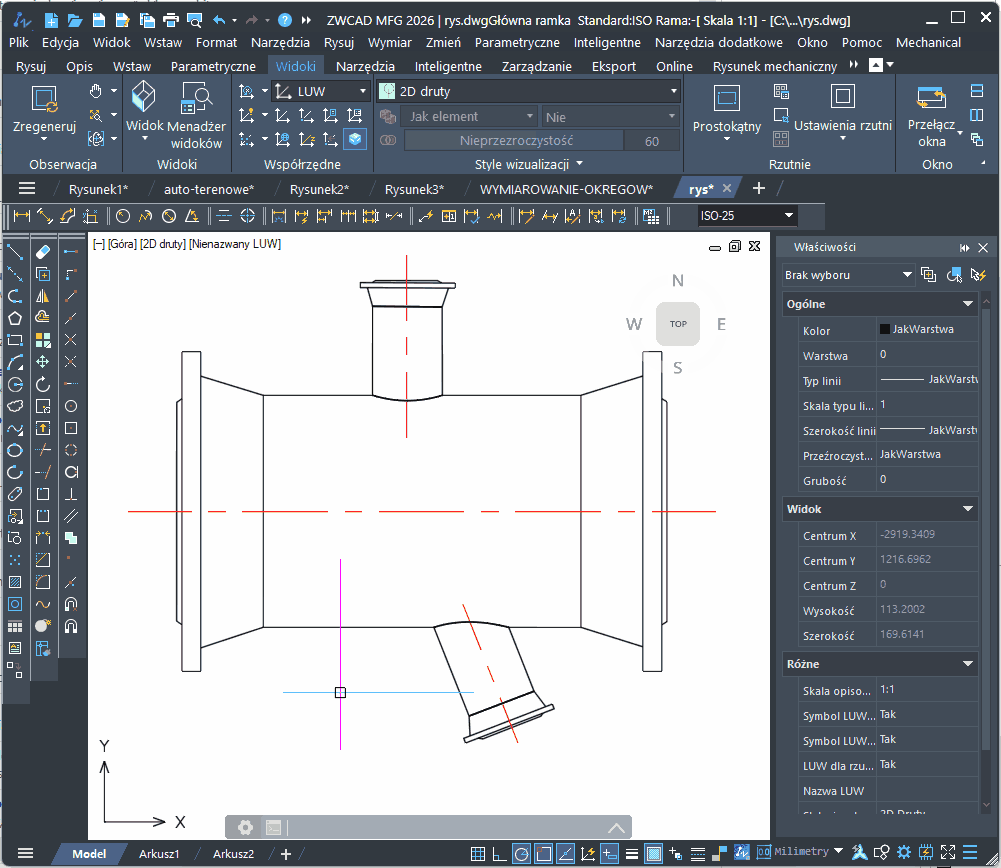

Obiekt jest narysowany w całości w 2D i składa się wyłącznie z polilinii. Wymaga jednak odrobiny poprawki, by funkcja zadziałała prawidłowo. W tym celu należy zrobić w ZWCADzie dwie rzeczy:
- Rozbić obiekt do linii. Funkcja na nich bazuje, więc jest to konieczne. Wystarczy zaznaczyć wszystko i wpisać X (Rozbij).
- Przedłużyć linie, tak by przecinały się one z główną osią. W tym momencie obiekty u góry i dołu są styczne do głównego. W tym wypadku wystarczy przedłużyć linie ich boków.

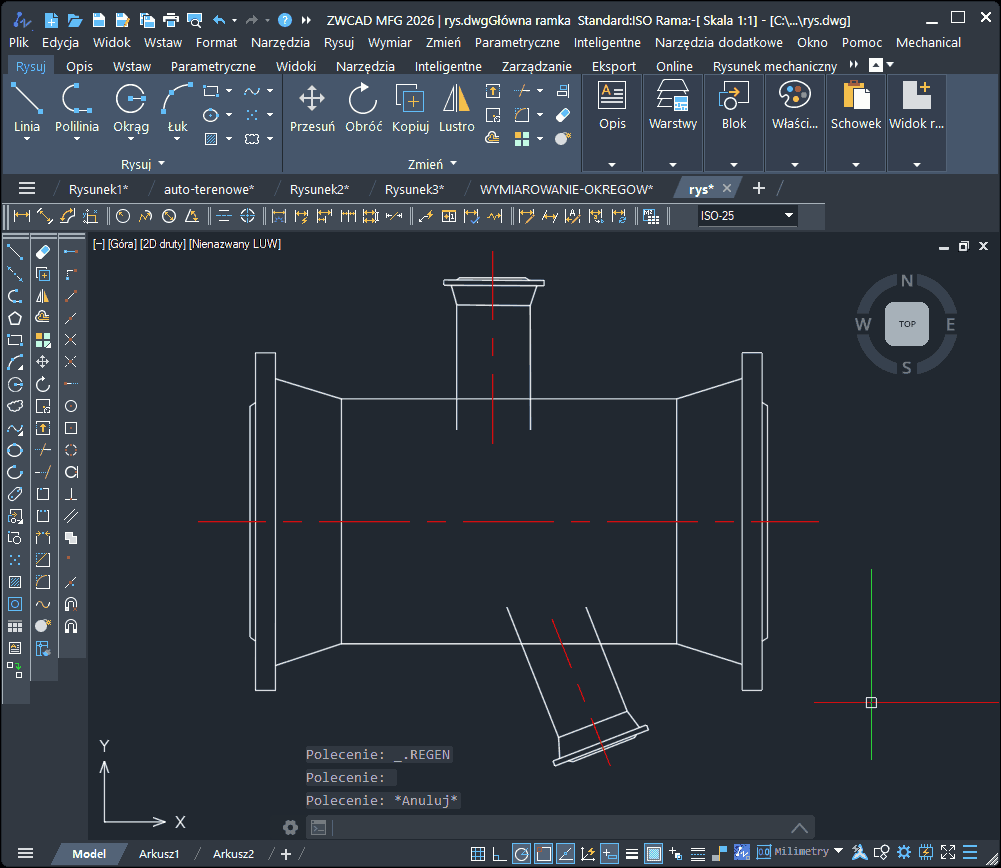

Można już uruchomić polecenie. Należy wtedy wskazać 4 linie, na podstawie których ZWCAD MFG stworzy linie przenikania. Poniżej wskazówki:

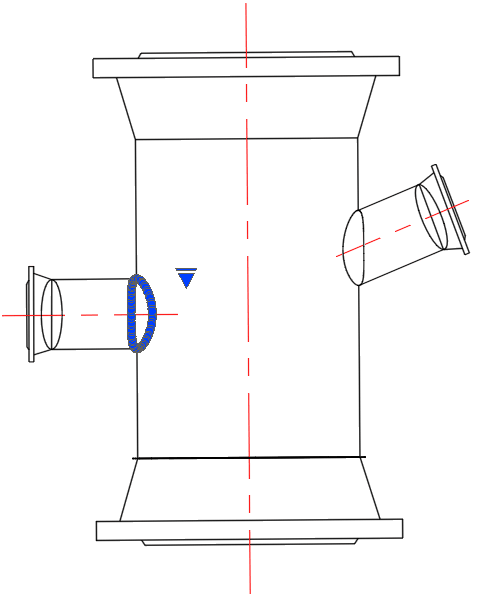

Wskazujemy najpierw linie obiektu a następnie przecinanego. W ten sposób powstanie splajn 3D, który zastąpi granice obiektu przecinającego i przecinanego.
