Parametryzacja
Nowością w ZWCADzie 2026 jest pełna parametryzacja i obsługa wiązań geometrycznych i wymiarowych dla flexibloków. Dzięki temu rozwiązaniu, użytkownicy mogą tworzył połączenia pomiędzy fragmentami bloków, tak by można je było dopasowywać do potrzeb. Przyda się to głównie do tworzenia różnych wariantów części czy komponentów.
Dodano zakładkę Parametryczne, w której można tworzyć i zarządzać więzami parametrycznymi:

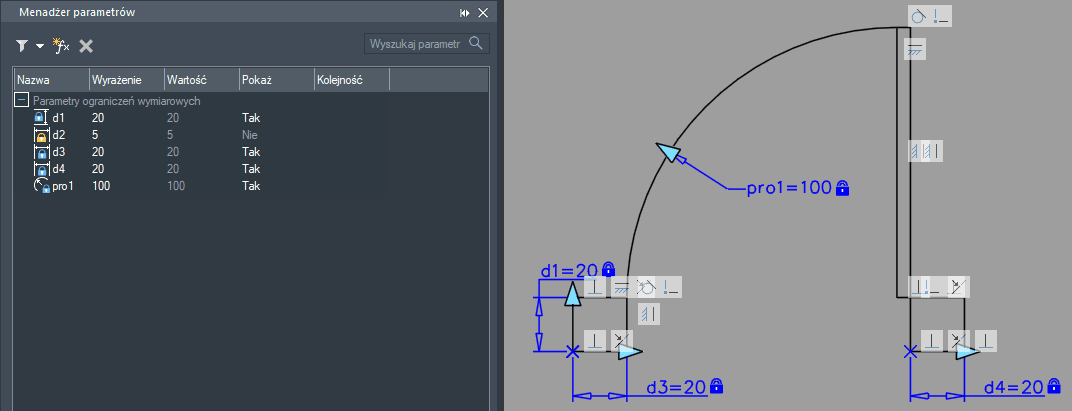

Dodano również menedżer parametrów, który dokładnie obrazuje wszystkie obecne wiązania:
ZWCAD 2024 wprowadził podstawowe opcje parametryzacji i tworzenie flexibloków - bloków parametrycznych. Otworzenie takiego bloku w wersji 2026 aktualizuje go do najnowszej wersji i pozwala na pełniejszą rozbudowę.
W związku z tym dodano również specjalne menu, które odpowiada za ustawienia różnych rodzajów więzów:
Zachęcam do obejrzenia materiału, gdzie całość jest dokładnie pokazana i omówiona na przykładzie klucza:
ZWCAD Toolbox
Kolejną nowością w wersji 2026 naszego programu CAD jest wspomniany ZWCAD Toolbox. Jest to przypominający nakładkę zbiór funkcji, dostępny w wygodnym miejscu w programie.
Narzędzie to umożliwia wygodny dostęp do klasycznych i przydatnych funkcji, które dostępne są w różnych miejscach programu. Specjalnie do tego panelu dodano także kilka nowych, jak np. szybkie przełączanie pomiędzy warstwami.
Pasek dostępny jest na wstążce, jednak można go wygodnie przenieść i zadokować w innym miejscu w programie.
Po kliknięciu na dowolną kategorię, rozwinie się menu kontekstowe z powiązanymi funkcjami:
Samo menu można dostosować. W opcjach można zmienić zarówno widoczność poszczególnych funkcji jak i ich skróty klawiszowe.

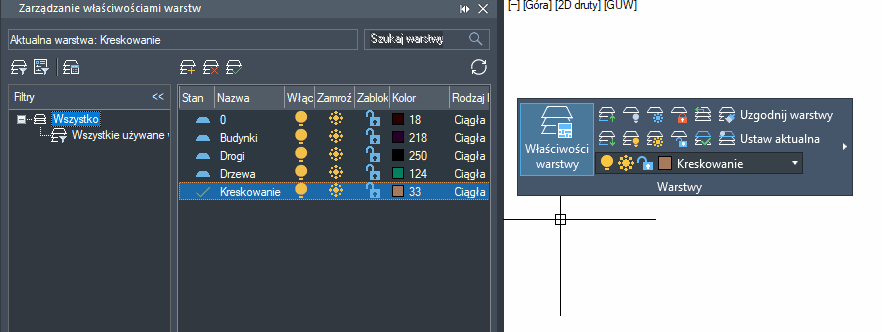

Korzystając z narzędzi w tym panelu, możemy np. przypisać skóty do konkretnych warstw, co bardzo ułatwia przełączanie się pomiędzy nimi podczas rysowania.
Inteligentne dopasowanie
ZWCAD 2026 w wersji Professional wprowadził kilka funkcji opartych na AI. Jedną z nich jest Inteligentne dopasowanie, które na podstawie wskazanego obiektu tworzy bloki z podobnych kształtów. Stopień dopasowania można określić w programie, dzięki czemu obiekty, które będą wystarczająco podobne, zostaną przekształcone.
Dodano również narzędzie do zliczania obiektów CAD szybko i wygodnie. Po dodaniu obiektów do menu z polecenia OBJCOUNT ZWCAD policzy ile jest podobnych obiektów w projekcie.
Można oczywiście również utworzyć tabelę z wartościami i podglądem bloków.
Inteligentne wymiarowanie
Kolejną z funkcji opartych na AI w ZWCADzie 2026 jest nowy wymiar, nomen omen, polecenia WYMIAR. Funkcja ta działa teraz w taki sposób, że po wskazaniu miejsca na obiekcie zasugeruje odpowiedni rodzaj wymiaru. Przesuwając kursor można zmienić jego umiejscowienie i rodzaj a następnie wstawić kolejne.
Dodano polecenie DIMLAYER, które umożliwia ustalenie warstwy, na której będą umieszczane wymiary. Funkcja OBJECTDIMENSION natomiast pozwala na wskazanie obiektu, który zostanie automatycznie zwymiarowany.
Linie środkowe
ZWCAD 2026 wprowadził również panel linii środkowych, który umożliwia szybkie i proste tworzenie znaczników środka oraz linii środkowych.
