Point Cloud Assistant - dodatkowe narzędzia do pracy z chmurą punktów

Zobacz co oferuje nakładka do pracy z chmurami punktów w ZWCADzie 2026

Point Cloud Assistant (PCA) to wtyczka dla ZWCADa 2026 PRO ENG, która zwiększa możliwości przetwarzania danych chmury punktów w ZWCADzie i przyspiesza procesy rysowania CAD oparte na chmurze punktów. Oprogramowanie obsługuje import różnych popularnych formatów chmur punktów, w tym RCS, RCP, E57, LAS, PTS itp. Umożliwia szybkie definiowanie układu współrzędnych UCS.

Oprogramowanie zapewnia wiele metod tworzenia przekrojów, takich jak przekroje na podstawie układu współrzędnych i przekroje wielokrotne, wraz z menedżerem przekrojów. Posiada również praktyczne funkcje, takie jak dopasowywanie 2D, modelowanie 3D, pomiary, wymiarowanie i analiza odchyleń. Wtyczka spełnia potrzeby inżynierii geodezyjnej w branży budowlanej. Zapewnia wydajne, inteligentne, zintegrowane rozwiązanie do przetwarzania chmur punktów, rysowania rzutów 2D i modelowania 3D.

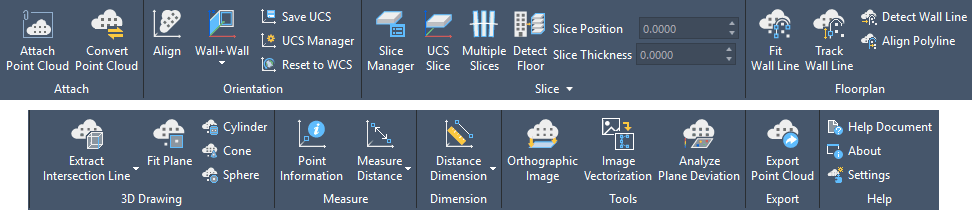

Po zainstalowaniu pojawi się dedykowana nakładce zakładka na wstążce:





Point Cloud Assistant dostępny jest jako osobny produkt, ale część jego funkcjonalności dostępna jest w bazowej wersji programu ZWCAD 2026. Pełna wersja w tej chwili wymaga anglojęzycznej wersji programu ZWCAD.





Spis treści:

1. Konwersja chmury punktów.
2. Orientacja chmury punktów.
3. Tworzenie przekrojów.
4. Rysowanie rzutów kondygnacji.
5. Rysowanie 3D.
6. Wymiarowanie.
7. Zdjęcie ortofotogrametryczne.
8. Analiza odchyleń.
9. Eksport chmury punktów.
10. Ustawienia.



Konwersja chmury punktów

Aplikacja umożliwia konwersje różnych plików chmur punktów (E57, LAS, LAZ, PTS, TXT, etc.) i scala je do tego samego formatu w projekt RCP.



Orientacja chmury punktów

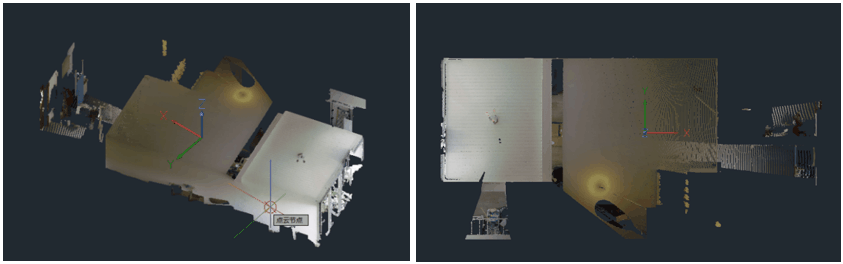

Funkcja dopasowania chmury punktów automatycznie obraca ją, aby wyrównać z najbardziej pasującą osią bieżącego układu współrzędnych UCS.







Możliwe jest także tworzenie układu współrzędnych na podstawie elementów chmury punktów, takich jak ściany i podłogi. Wygenerowany UCS można zapisać w menedżerze układów, by móc korzystać z niego w przyszłości.



Tworzenie przekrojów

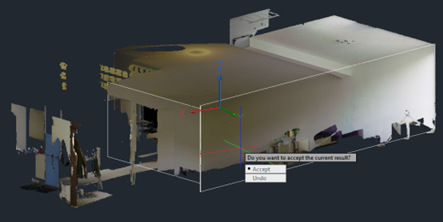

Przekrój w Point Cloud Assistancie można robić na podstawie płaszczyzny bieżącego układu współrzędnych. W tym celu należy wybrać dwa punkty, które stworzą przekrój równolegle do wybranej płaszczyzny UCS. Tak powstały przekrój można zapisać przy pomocy przycisku Zapisz.

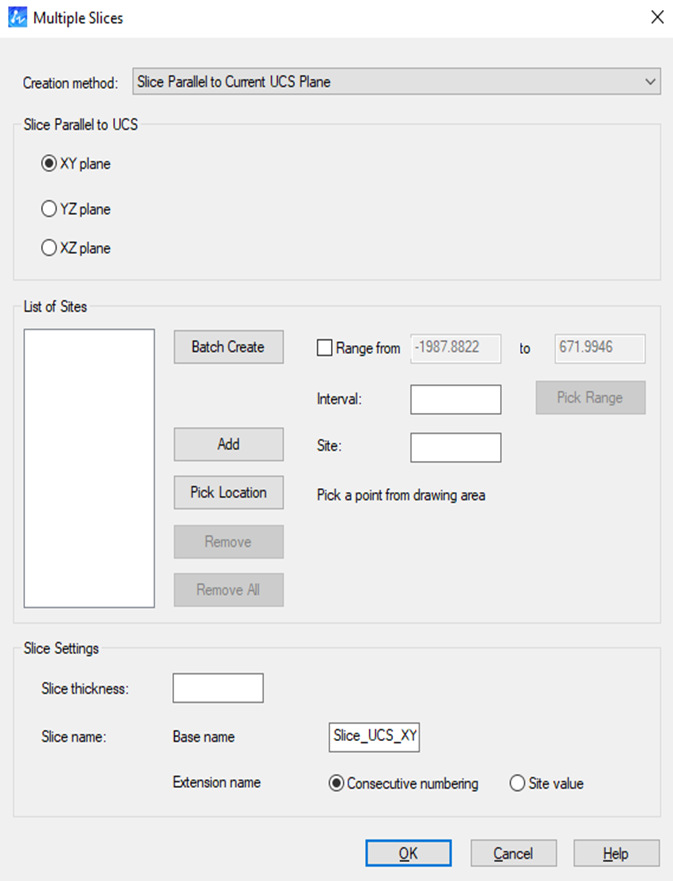

Instnieje również opcja tworzenia wielu przekrojów, które są po kolei zapisywane w menedżerze.

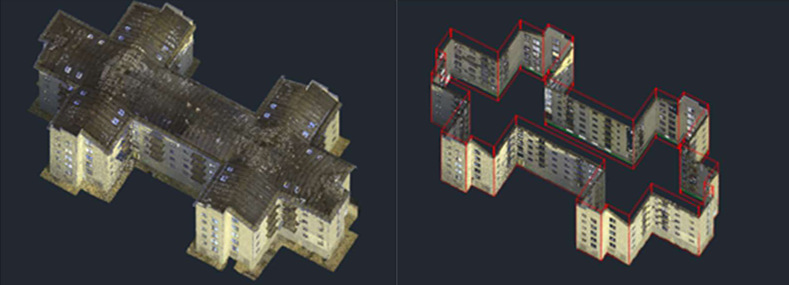

Tworzenie przekrojów w ten sposób można zrobić na 3 sposoby: równolegle do wybranej płaszczyzny UCS, prostopadle do wybranej osi albo w oparciu o wysokość polilinii. W pierwszym przypadku przekroje są tworzone równolegle do wskazanej płaszczyzny układu współrzędnych na podstawie określonej liczby przekrojów lub zdefiniowanego dostępu. W drugim przekroje powstają prostopadle do wybranej osi, zgodnie z określoną liczbą lub odstępami wzdłuż ścieżki osi. W trzecim wariancie, seria przekrojów powstaje w określonej grubości wykorzystując polilinie jako odniesienie. Przekroje takie są generowane prostopadle do płaszczyzny XY bierzącego układu współrzędnych, co jest bardzo przydatne np. w tworzeniu pięter albo innych rzeczy opartych o wysokość.

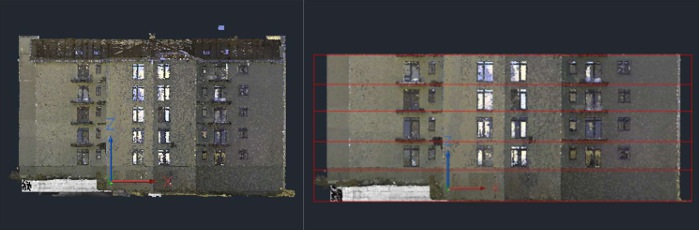

Aplikacja Point Cloud Assistant ma wbudowany system rozpoznawania kondygnacji. Jeśli chmura punktów zaimportowana do ZWCADa ma cechy charakterystyczne właśnie dla kondygnacji, to program umożliwi wygenerowanie przekroju dla każdej wykrytej kondygnacji i doda je do menedżera przekrojów.







W panelu do zarządzania przekrojami można wygodnie dostosować ich położenie i grubość, aby ustalić optymalny sposób wyświetlania chmury punktów. W tym samym panelu można ustawiać przezroczystość, eksportować dane, zmieniać nazwę, izolować, zarządzać widocznością ramki przekroju itp.







Rysowanie rzutów kondygnacji

Point Cloud Assistant rozbudowuje ZWCADa 2026 o wiele funkcjonalności związanych z rysowaniem rzutów kondygnacji, takich jak dopasowywanie, śledzenie i wykrywanie linii ścian. Narzędzia te są zarówno półautomatyczne jak i w pełni automatyczne, co znacznie poprawnia komfort tworzenia obiektów CAD.

Dopasowanie linii ścian jest półautomatyczną metodą rysowania, która funkcjonuje w trzech wariantach:

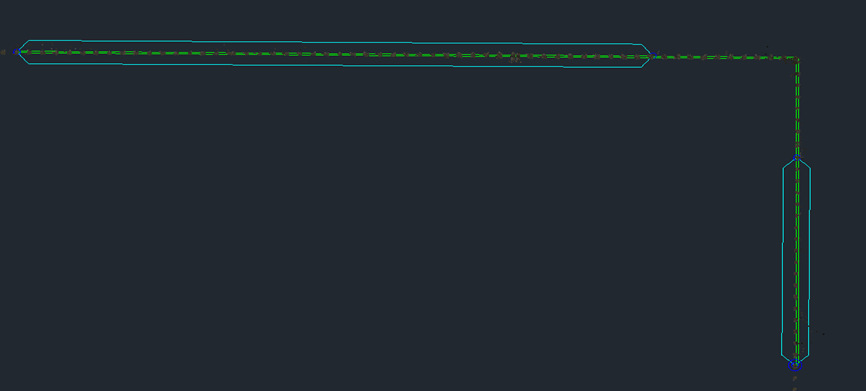

• • 2 punkty: rysowany jest odcinek na podstawie dwóch wybranych punktów, obejmując pasujące dane chmury punków:

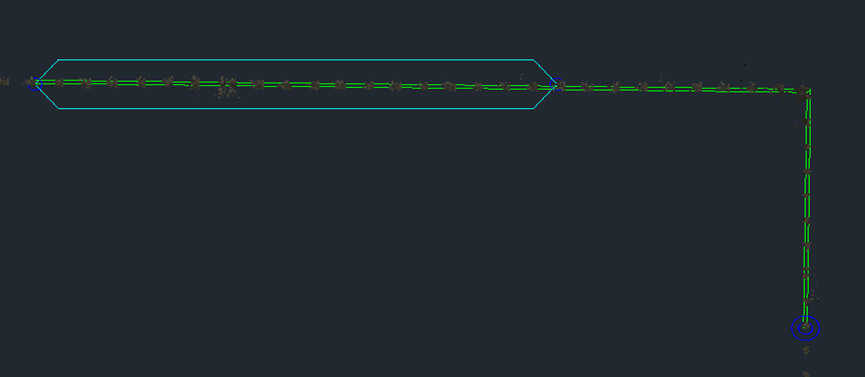

• • Prostopadły: powstający odcinek jest prostopadły do poprzedniego:

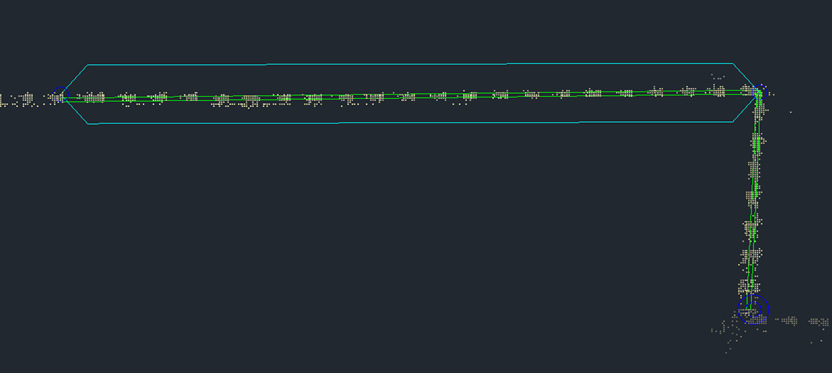

• • Narożny: odcinek linii jest łączony z końcem poprzedniego odcinka linii:





Kolejną metodą tworzenia linii ścian jest śledzenie danych chmury punktów. ZWCAD automatycznie generuje takie obiekty CAD w oparciu o wskazane polilinie albo splajny.

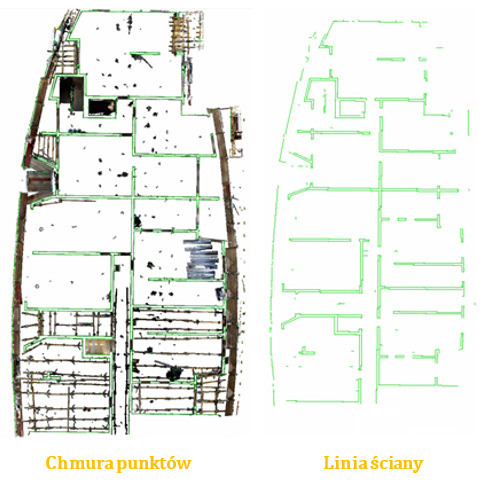

Jest jeszcze w pełni automatyczna metoda rysowania, która działa najlepiej w takich chmurach punktów, które mają wyraźnie zdefiniowane ściany. Point Cloud Assistant automatycznie generuje wszystkie linie ścian, które są domyślnie ustawione w płaszczyźnie XY układu współrzędnych.





Gotowe linie można dopasować tak, by najlepiej dopasować je do kształtu otaczającej chmury punktów. ZWCAD w tym celu automatycznie wygeneruje nową polilinię.



Rysowanie 3D

Point Cloud Assistant umożliwia również generowanie modeli 3D w oparciu o algorytmy dopasowania chmur punktów. Jednym z rozwiązań jakie oferuje w tym celu jest generowanie linii przekrojowej. Powstaje wtedy w ZWCADzie linia przecięcia pomiędzy dwoma płasczyznami chmury punktów.







Kolejnymi wariantami są: generowanie osi cylindrycznej, punktu narożnego oraz środka sfery.

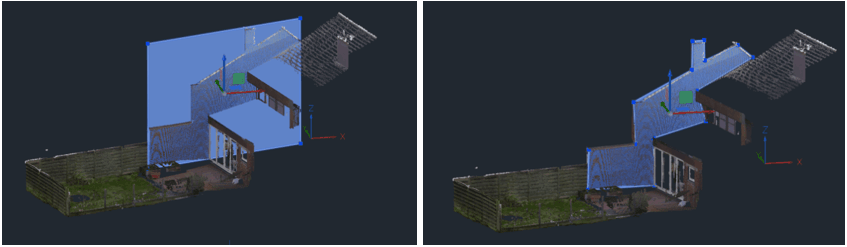

Po zdefiniowaniu obszaru dopasowania narzędzie dopasuje płaszczyznę i automatycznie utworzy płaską bryłę 3D (tzw. Obszar). Dostępne są dwa tryby wyodrębniania krawędzi dla dopasowanej płaszczyzny: krawędź prostokątna i krawędź konturowa. Poniższy rysunek przedstawia wyniki wyodrębniania w obu trybach.







Dopasowywać w ten sposób można różne płaszczyny. Point Cloud Assistant oferuje dodatkowo cylinder, stożek oraz sferę.



Wymiarowanie

Kolejnym z dodatków do ZWCADa jakie wprowadza PCA jest zaawansowane wymiarowanie, umożliwiające łatwe przeglądanie informacji geometrycznych w chmurach punktów, takich jak odległości, punkty i kąty.

• Informacje u punkcie: wyświetla informacje dotyczące wybranego węzła chmury punktów, w tym współrzędne 3D, wektor normalny, kolor, intensywność i klasyfikację punktu.
• Określenie odległości: umożliwia użytkownikom indywidualne okreslanie warstw dla wymiarów, które można ustawić za pomocą menu wstążki lub zmiennej systemowej DIMLAYER.
• Pomiar odległości: oznacza poziome, pionowe i przestrzenne odległości 3D między dwoma punktami.
• Pomiar kąta: automatycznie dopasowuje płaszczyznę pomiędzy dwoma węzłami chmury punktów, następnie mierzy kąt przestrzenny pomiędzy płaszczyznami.







Obraz ortofotograficzny

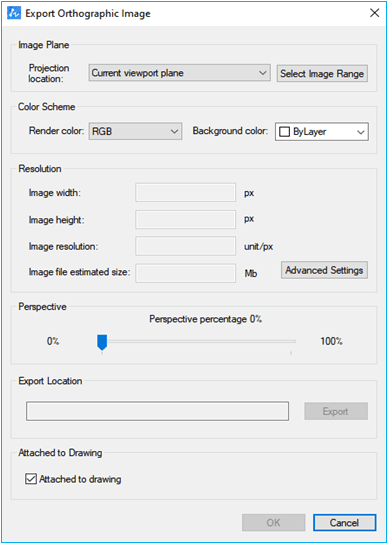

Nakładka umożliwia rzutowanie chmury punktów na określoną płaszczyznę, aby wygenerować obraz ortofotograficzny. Wynikowy obraz można dołączyć do rysunku lub wyeksportować do popularnego formatu graficznego.

PCA obsługuje konfiguracje parametrów takich jak obszar fotografii, schemat kolorów, rozdzielczość i kąt perspektywy.

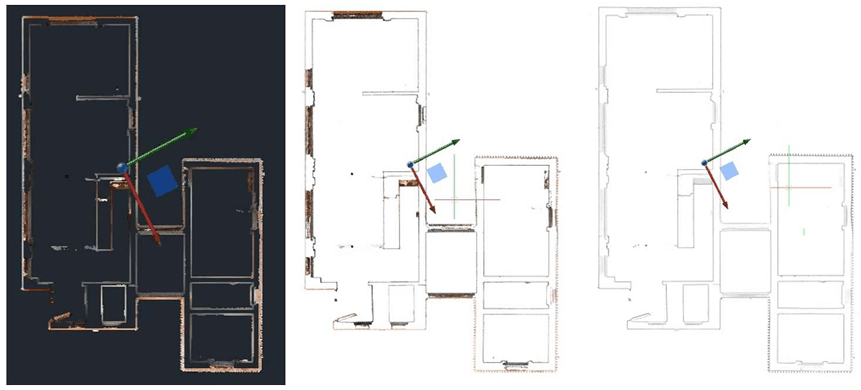

Efekt widoczny jest na poniższym przykładzie:







Analiza odchyleń

Obliczając odchylenie między płaszczyzną docelową a chmurą punktów, można poprawić efekt wizualny architektonicznych planów pięter lub elewacji. Ułatwia to szybką ocenę płaskości powierzchni i identyfikację cech konstrukcyjnych.

Konfiguracja parametrów w ZWCADzie umożliwia zmianę płaszczyzny odniesienia, rozkładu odchyleń, zakresu i schematu kolorów.

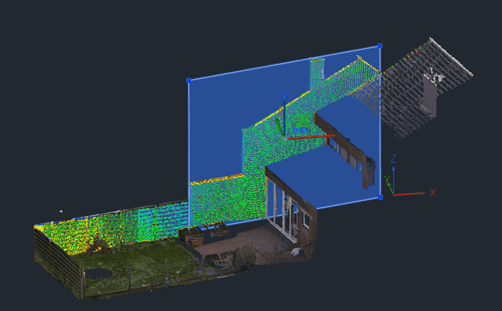

Wyniki analizy odchyleń płaszczyzny przedstawiono na poniższym rysunku:







Eksport chmury punktów

Nakładka obsługuje wydajny eksport danych chmury punktów z przestrzeni modelu, ułatwiając późniejszą analizę, udostępnianie lub archiwizację.



Ustawienia

Point Cloud Assistant obsługuje konfigurację parametrów ogólnych, wykrywanie podłogi, dopasowywanie linii ścian i ustawienia śledzenia linii ścian. Parametry można elastycznie dostosowywać do scenariuszy użytkowania, aby zapewnić wysoki stopień zgodności między rzeczywistymi wynikami a oczekiwanymi rezultatami.
