Wzory kreskowania przekrojów w ZWCAD: przykłady, legenda i pełna lista stylów

Wzory kreskowania najczęściej służą do oznaczenia materiałów na rysunkach technicznych.

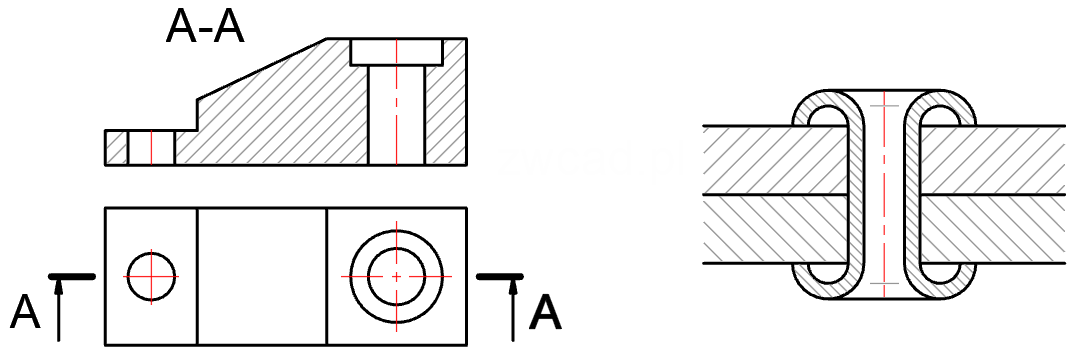

Poniżej pokazaliśmy kilka przykładów rysunków technicznych z zakreskowanymi przekrojami.

przyklady kreskowan na rysunku technicznym

Gdzie znajdują się narzędzia do kreskowania

Wzory kreskowania dostępne są we wstążce "Tworzenie kreskowania" po wybraniu funkcji kreskowania.

Na poniższym filmie pokazaliśmy jak w ZWCAD zakreskowaliśmy przekrój połączenia nitowego - kreskowanie w różnych kierunkach i w różnej skali. Po wybraniu funkcji kreskowania wyświetli się natychmiast podgląd. Kreskowanie zostanie wstawione po kliknięciu w wybrany obszar.

Sposób kreskowania w ZWCAD

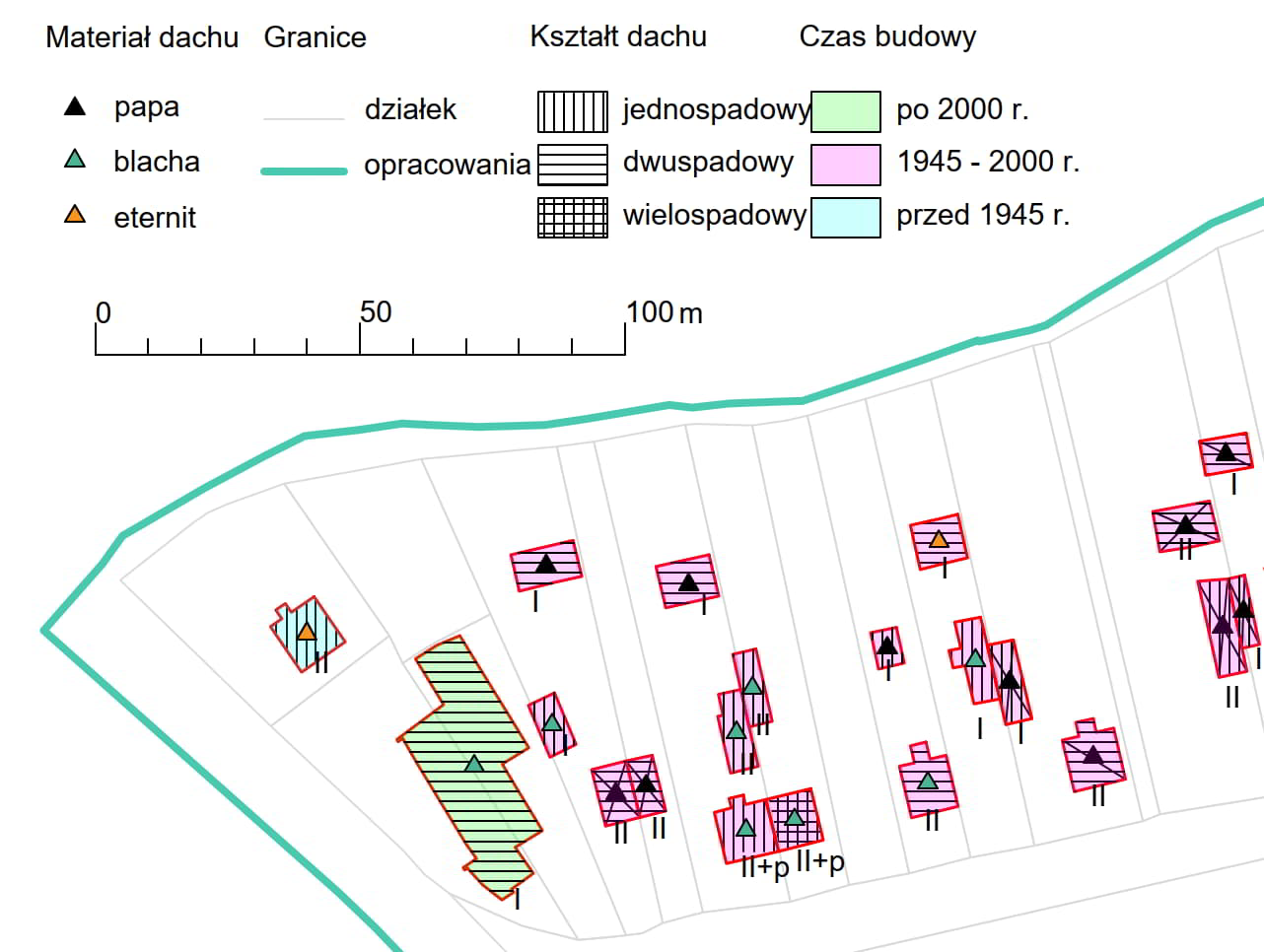

Niektóre wzory kreskowania są ujęte w normach, niektóre są możemy używać dowolnie, ale często w takim wypadku tworzy się legendę z opisem wzorów kreskowania. Poniżej przedstawiamy przykładową legendę z planu zagospodarowania terenu.

wycinek plany zagospodarowania terenu

W tabeli poniżej zamieściliśmy zestawienie wzorów kreskowania dostępnych w ZWCAD

Kreskowanie	Nazwa kreskowania	Zastosowanie (opis wzoru kreskowania)
	SOLID	Wypełnienie jednolite – pełne wypełnienie obszaru.

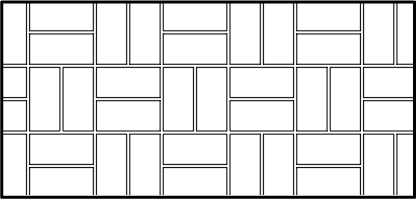

	2X2BRIKC	Cegła – wiązanie 2x2, wariant C.

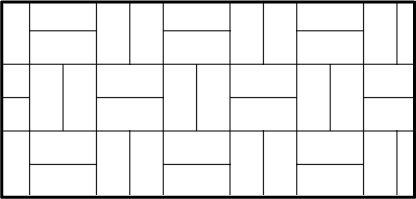

	2X2BRIKS	Cegła – wiązanie 2x2, wariant S.

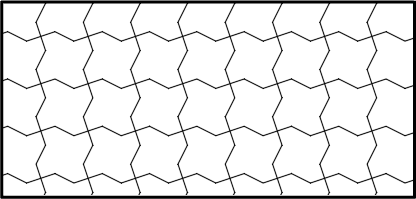

	ANCHORLK	Oznaczenie stref morskich/wodnych.

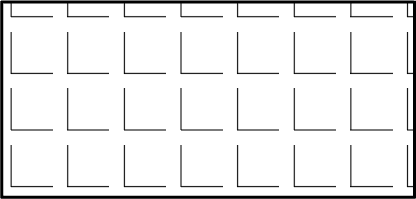

	ANGLE	Stal.

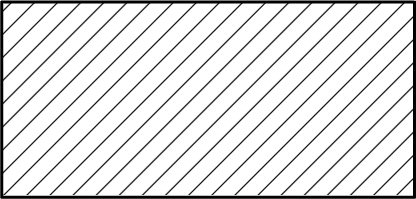

	ANSI31	Żelazo, cegła, kamień.

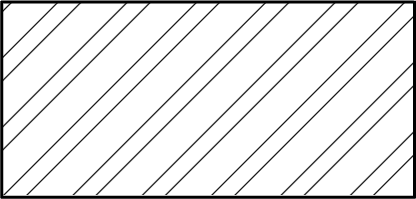

	ANSI32	Stal.

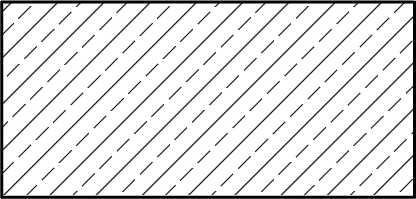

	ANSI33	Miedź, mosiądz, brąz.

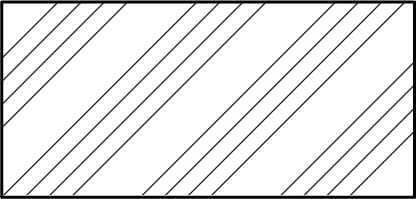

	ANSI34	Plastik, guma.

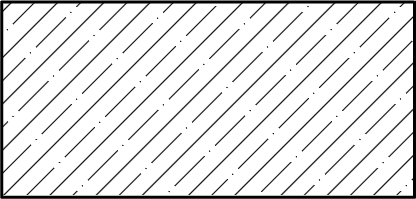

	ANSI35	Cegła, materiały ogniotrwałe.

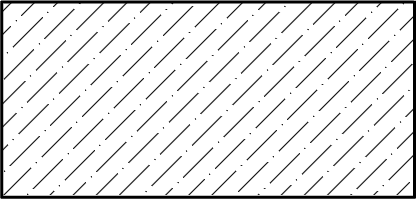

	ANSI36	Marmur, łupek, szkło.

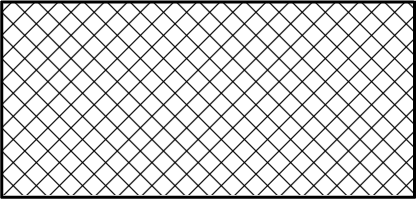

	ANSI37	Ołów, cynk, magnez oraz izolacje.

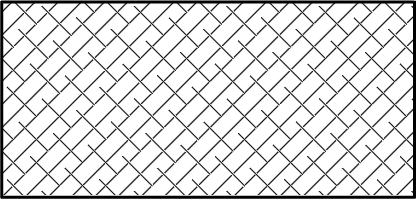

	ANSI38	Aluminium.
	APPIAN2	Nawierzchnia kamienna – wzór Appia.

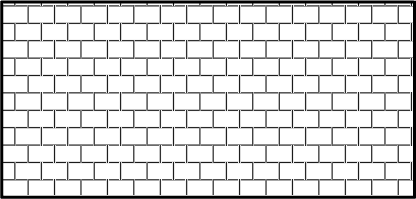

	APPIANRN	Nawierzchnia kamienna – układ nieregularny.

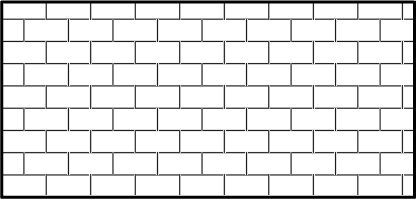

	AR-B816	Cegła – wiązanie 8x16.

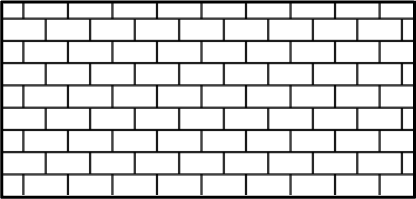

	AR-B816C	Cegła – wiązanie 8x16, wariant.

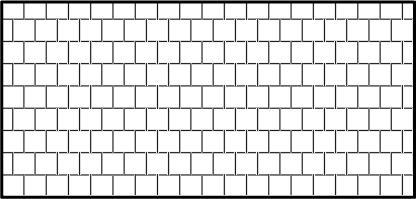

	AR-B88	Cegła – wiązanie 8x8.

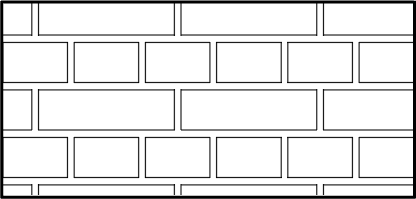

	AR-BRELM	Cegła – wiązanie angielskie z zaznaczoną spoiną.

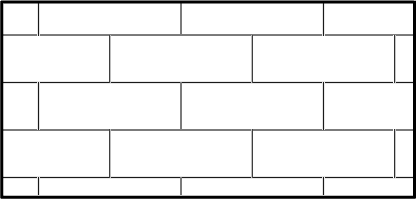

	AR-BRSTD	Cegła – wiązanie standardowe.

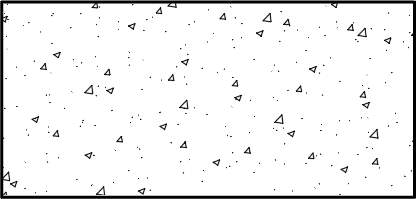

	AR-CONC	Beton.

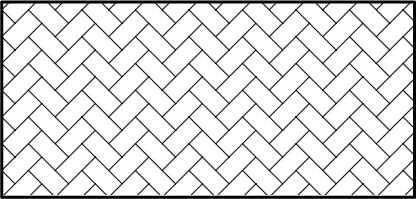

	AR-HBONE	Cegła – jodełka.

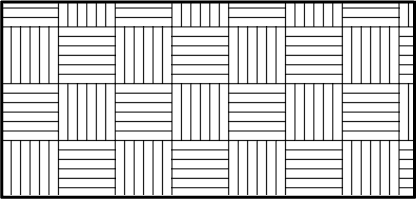

	AR-PARQ1	Parkiet – wzór prosty.

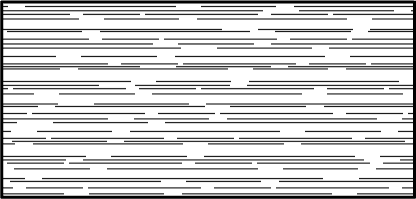

	AR-RROOF	Dachówka.

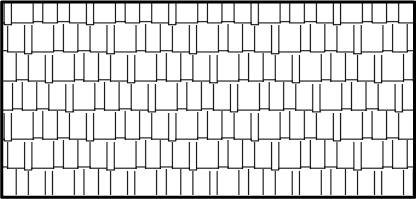

	AR-RSHKE	Gont drewniany.
	AR-SAND	Piasek.

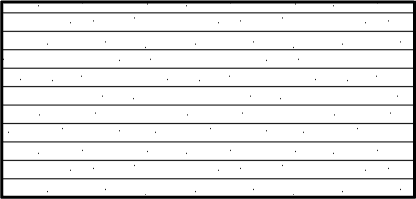

	ASPHALT	Asfalt.

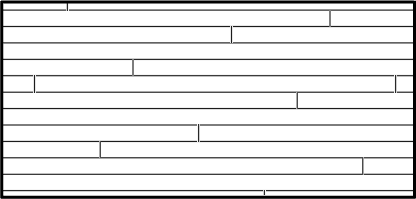

	BOARD	Deski – układ podstawowy.

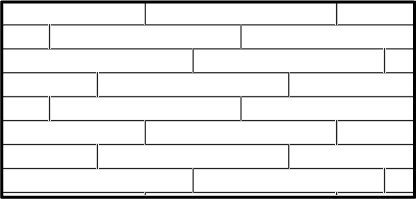

	BOARDW	Deski – układ szeroki.

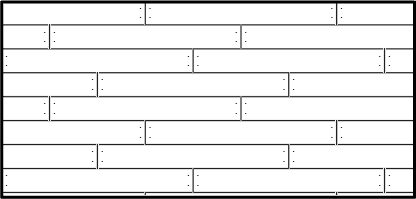

	BOARDWN	Deski – układ nieregularny.

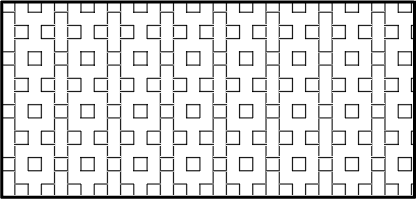

	BOX	Siatka prostokątna.

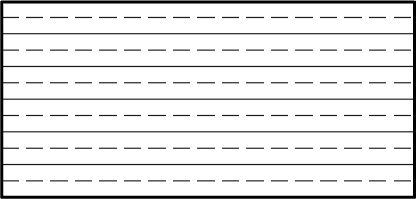

	BRASS	Mosiądz.

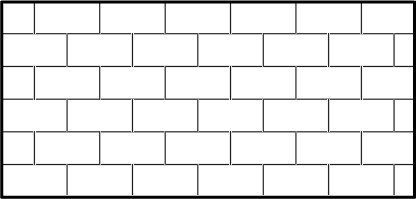

	BRICK	Cegła.

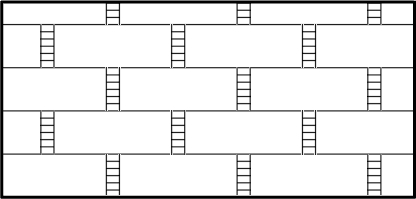

	BRSTONE	Kamień murowany.

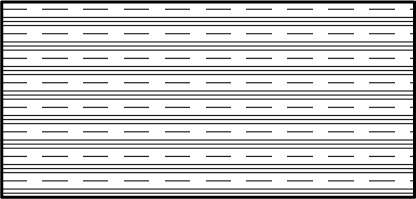

	CLAY	Glina.

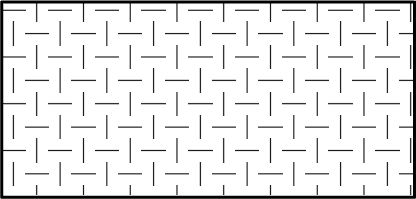

	CHECKERED	Wzór dekoracyjny. Najczęstsze zastosowania w praktyce: Posadzki z płytek / okładziny modułowe (np. gres 30×30, mozaika, wzór szachownicy) – szczególnie w rzutach architektonicznych. Nawierzchnie/płyty np. blacha ryflowana (antypoślizgowa) – jeśli ktoś używa tego umownie zamiast osobnego wzorca. Strefy specjalne na planach: obszar wyłączony, strefa robocza, bufor bezpieczeństwa, itp.

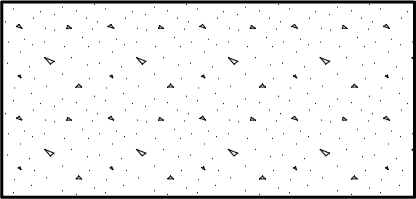

	CONC	Beton.
	CONCRE	Beton konstrukcyjny.
	CORK	Korek.

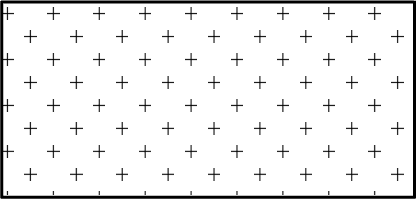

	CROSS	Ogólne przekroje z materiałami umownymi.

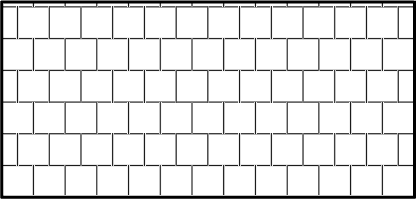

	CTYSQ6RN	Kostka brukowa w układzie nieregularnym, płyty chodnikowe.

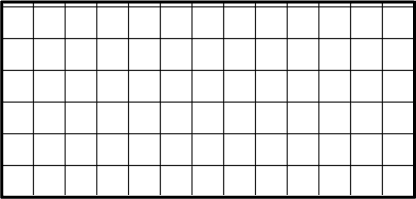

	CTYSQ6ST	Płyty betonowe w układzie regularnym, posadzki techniczne.

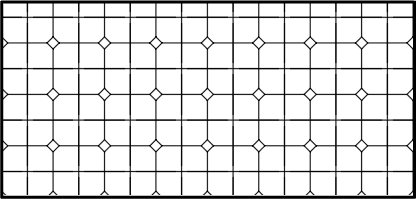

	CTYSQMK1	Płyty tarasowe, nawierzchnie dekoracyjne.

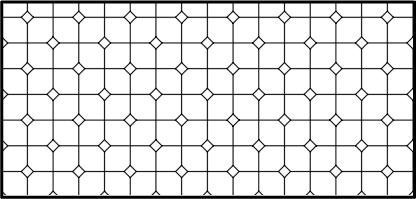

	CTYSQMK2	Płyty miejskie – mozaika.

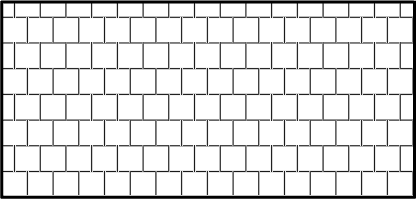

	CTYSQRN	Kostka betonowa/kamienna.

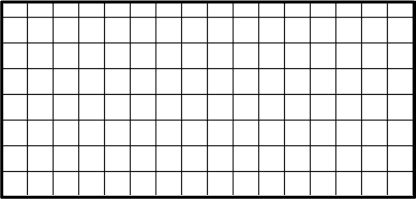

	CTYSQST	Płytki podłogowe, gres, posadzki przemysłowe.

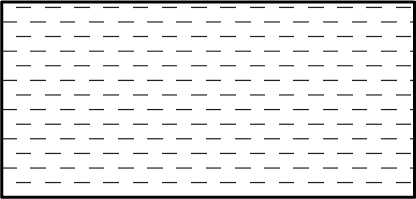

	DASH	Linie przerywane.

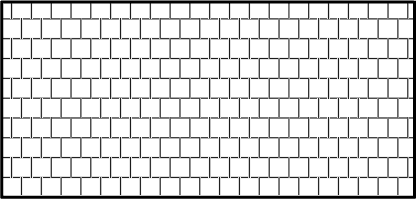

	DBLHLNRN	Parkiet, bruk dekoracyjny.

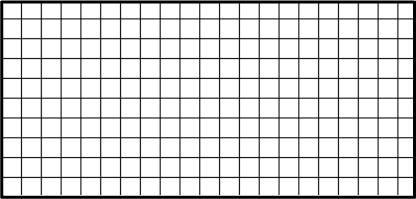

	DBLHLNST	Hale, galerie, tarasy.

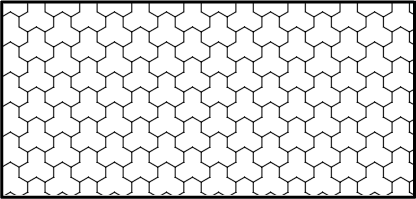

	DELTA	Płyty prefabrykowane, materiały kompozytowe.

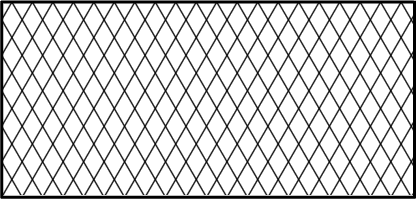

	DIAMONDS	Blacha ryflowana, siatki, ruszty techniczne.

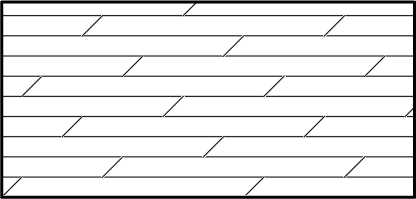

	DOLMIT	Warstwowanie skał.

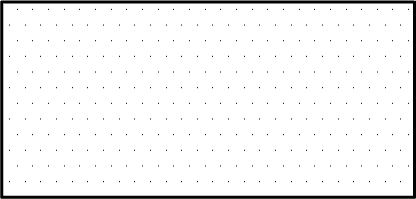

	DOTS	Materiały sypkie.

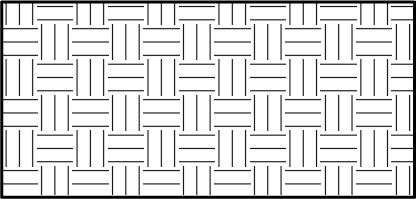

	EARTH	Grunt.
	EARTH2	Grunt, wariant.

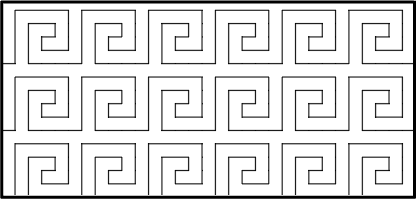

	EGYPT	Kamień ozdobny.

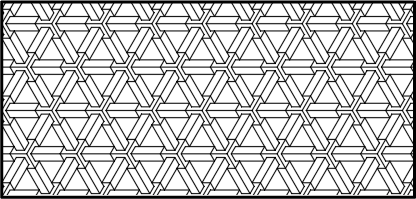

	ESCHER	Wzór dekoracyjny.

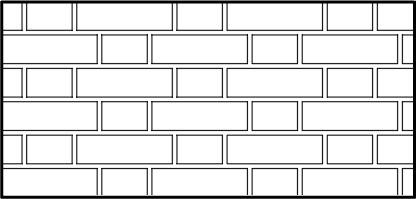

	FBBRICKC	Cegła elewacyjna, wariant C.

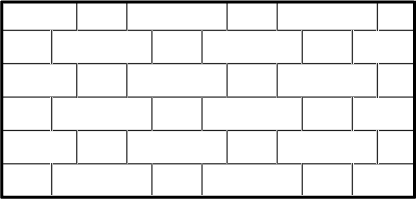

	FBBRICKS	Cegła elewacyjna, wariant S.

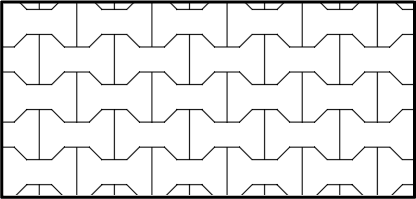

	FINETTA	Glazura, mozaika, drobne płytki.

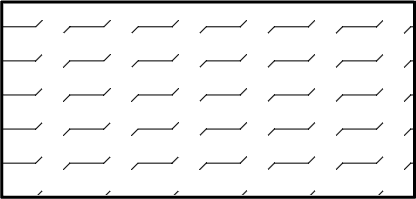

	FLEX	Materiał elastyczny.

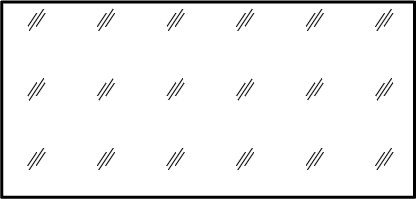

	GLASS	Szkło.

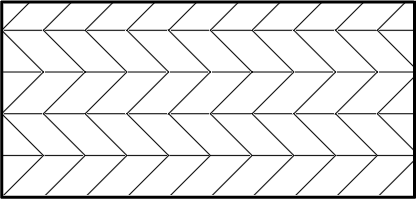

	GLB	Kostka brukowa na chodniki i podjazdy.

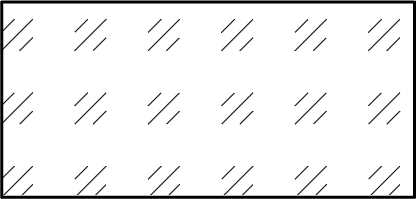

	GOST_GLASS	Szkło – norma GOST.

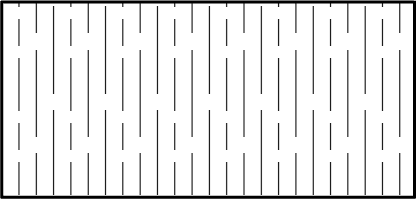

	GOST_WOOD	Drewno – norma GOST.

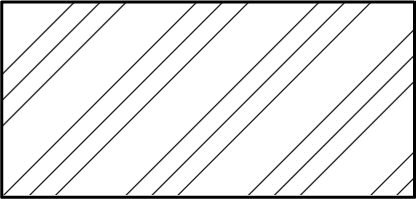

	GOST_GROUND	Grunt – norma GOST.

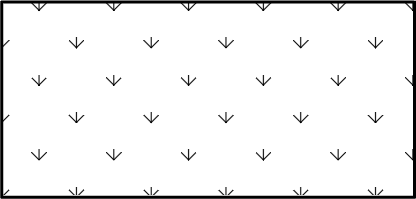

	GRASS	Trawa.

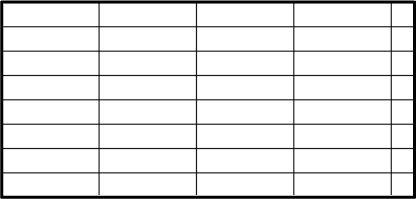

	GRATE	Krata.

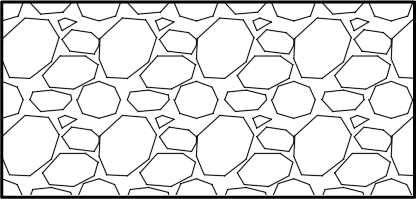

	GRAVEL	Żwir.

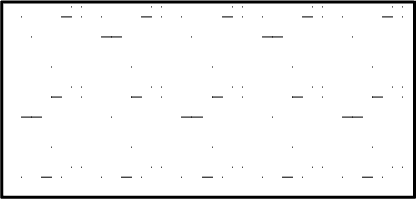

	GROUT	Zaprawa.

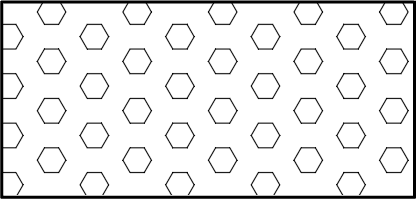

	HEX	Układ sześciokątny.

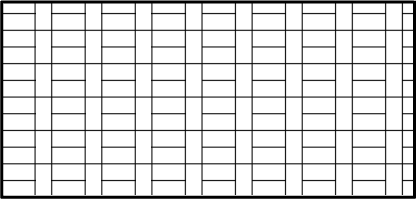

	HLNBSK	Parkiet/bruk koszowy.

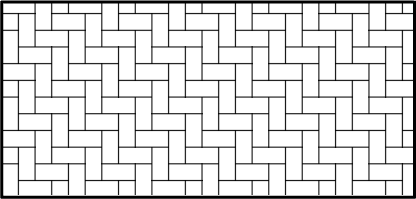

	HLNHER	Parkiet, cegła klinkierowa.

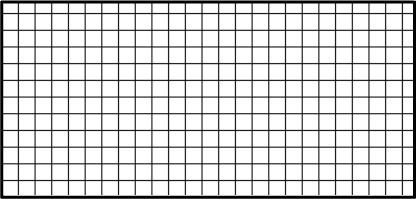

	HLNIST	Jodełka, układ regularny.

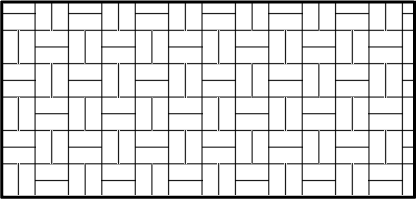

	HLNPARQ	Parkiet mieszkalny/biurowy.

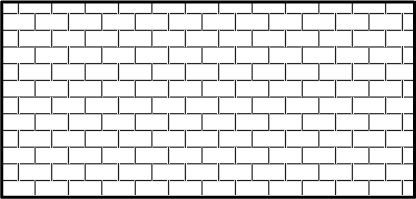

	HLNRN	Jodełka, układ losowy.

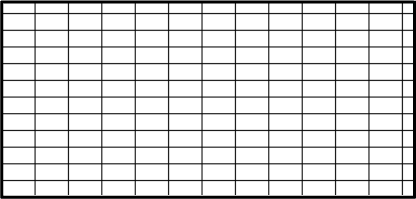

	HLNST	Jodełka, układ prosty.

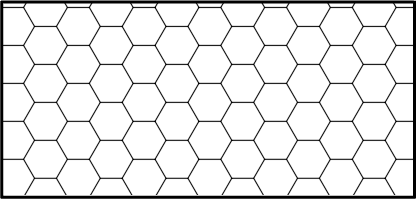

	HONEY	Wzór deokracyjny. Plaster miodu. W praktyce stosuje się go, gdy chcesz czytelnie zasugerować strukturę komórkową albo perforację sześciokątną. Najczęstsze sensowne zastosowania na rysunku: w panelach warstwowych (np. lotniczych/kompozytowych), materiały/struktury komórkowe (wkłady, wypełnienia), kratki/siatki/perforacje o oczku sześciokątnym (gdy chcesz to zasugerować graficznie), czasem posadzki/okładziny z płytek heksagonalnych (bardziej wizualizacja niż norma).

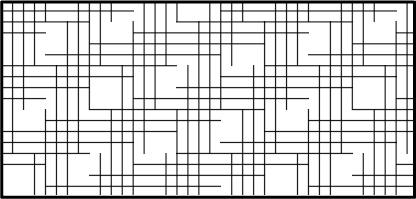

	HOUND	Jodełka dekoracyjna.

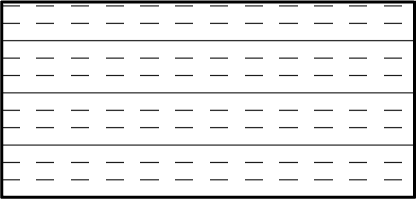

	INSUL	Izolacja.
	ICAD-ISO02W100	ISO – linia ciągła cienka.

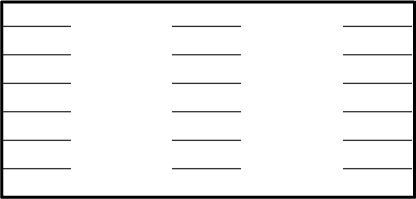

	ICAD-ISO03W100	ISO – linia ciągła gruba.

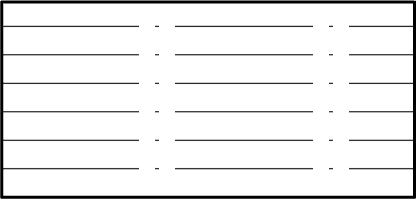

	ICAD-ISO04W100	ISO – linia kreskowa.

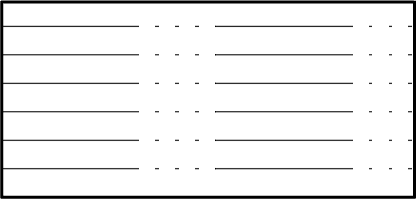

	ICAD-ISO05W100	ISO – linia kreskowo-kropkowa.

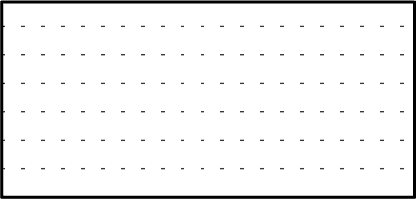

	ICAD-ISO07W100	ISO – linia punktowa.
	ICAD-ISO08W100	ISO – linia łańcuchowa.

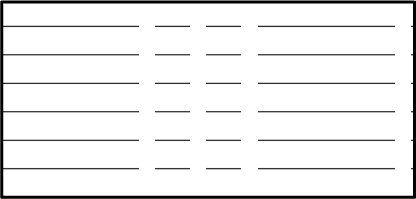

	ICAD-ISO09W100	ISO – linia łańcuchowa gruba.

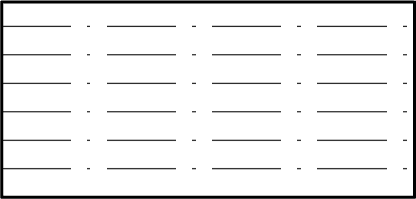

	ICAD-ISO10W100	ISO – linia niewidoczna.

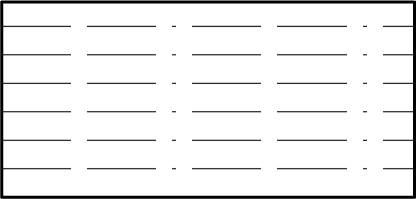

	ICAD-ISO11W100	ISO – linia osiowa.

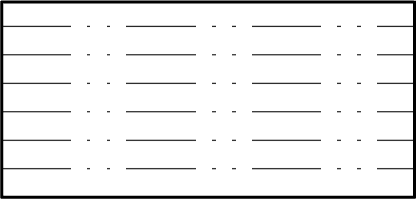

	ICAD-ISO12W100	ISO – linia symetrii.

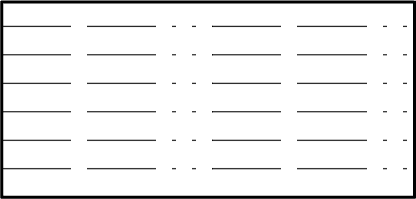

	ICAD-ISO13W100	ISO – linia pomocnicza.

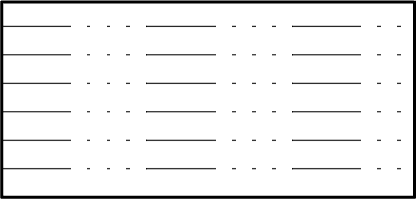

	ICAD-ISO14W100	ISO – linia granicy przekroju.

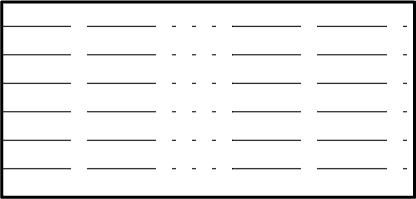

	ICAD-ISO15W100	ISO – linia obrysu.

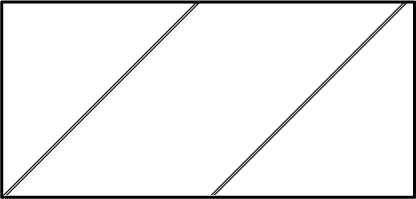

	JIS_LC_20	JIS – linia ciągła, gęstość 20.
	JIS_LC_20A	JIS – linia ciągła, gęstość 20 (wariant).

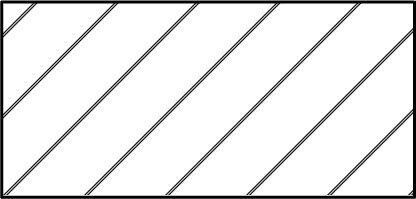

	JIS_LC_8	JIS – linia ciągła, gęstość 8.

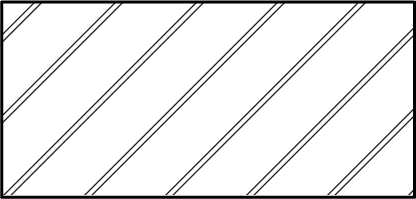

	JIS_LC_8A	JIS – linia ciągła, gęstość 8 (wariant).
	JIS_RC_10	JIS – linia kreskowa.
	JIS_RC_15	JIS – linia kreskowa gęsta.

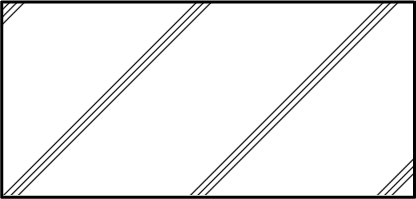

	JIS_RC_18	JIS – linia kreskowa bardzo gęsta.

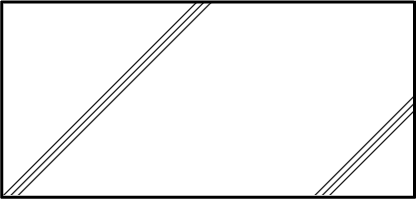

	JIS_RC_30	JIS – linia kreskowa rzadka.

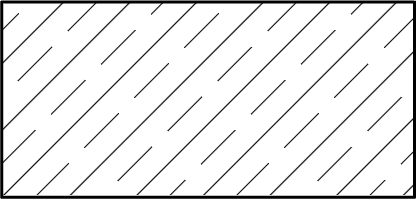

	JIS_STN_1E	JIS – wzór techniczny.
	JIS_STN_2.5	JIS – wzór techniczny.

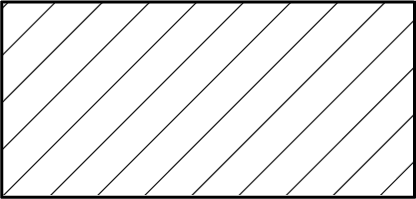

	JIS_WOOD	JIS – drewno.

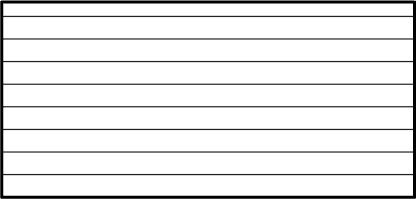

	LINE	Linie równoległe.

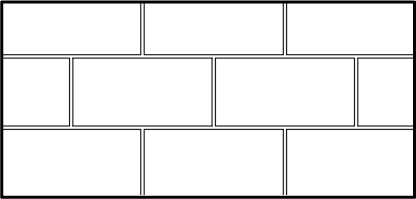

	MBLOCKC	Ściany z bloczków murowych.

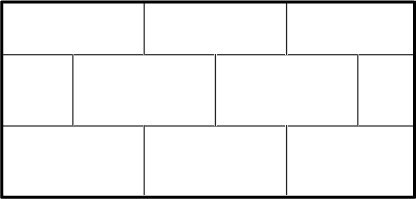

	MBLOCKS	Mury konstrukcyjne, ściany fundamentowe.
	MRBLOCKC	Mur kamienny.

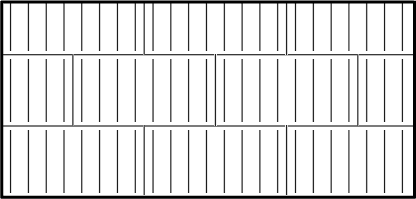

	MRBLOCKS	Ogrodzenia, mury ozdobne.

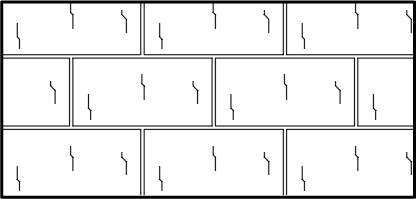

	MSBLOCKC	Ściany działowe, detale murarskie

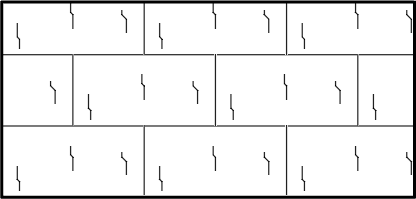

	MSBLOCKS	Mury cienkowarstwowe.
	MUDST	Muł i piasek.
	NET	Siatka.

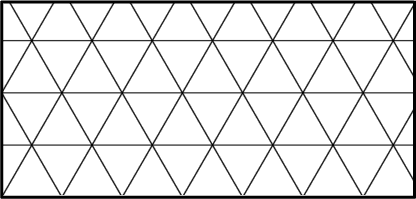

	NET3	Siatka 0-60-120.

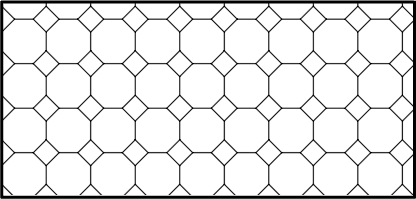

	OCTAGON	Płytki ośmiokątne.

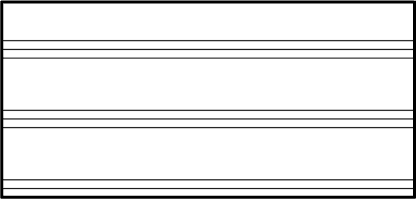

	PLAST	Tworzywo sztuczne.

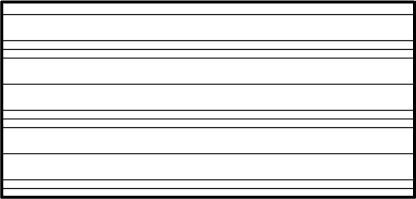

	PLASTI	Tworzywo sztuczne – wariant.

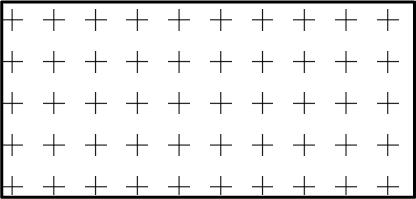

	PLUS	Symbole plusów.

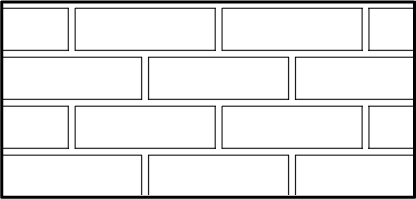

	RBBRICKC	Cegła – elewacje, mury osłonowe.

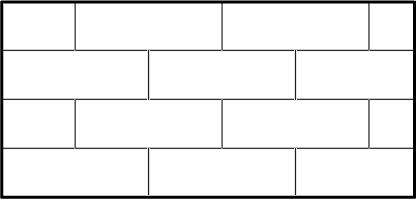

	RBBRICKS	Cegła – ściany konstrukcyjne i licowe.

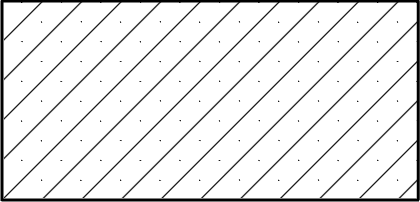

	SACNCR	Beton konstrukcyjny.
	SBBRICKC	Cegła w wiązaniu pionowym.

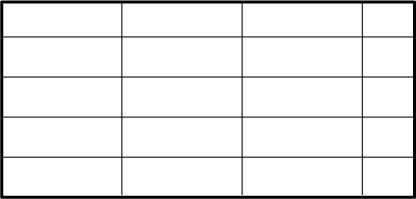

	SBBRICKS	Cegła w regularnej siatce.

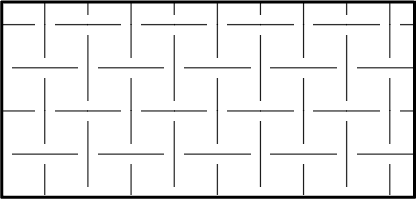

	SCREEN	Regularna kratka do elementu półprzezroczystego.

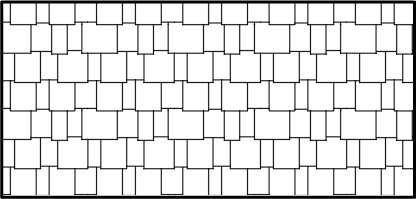

	SHAKES1	Dachy drewniane, wzór nieregularny.

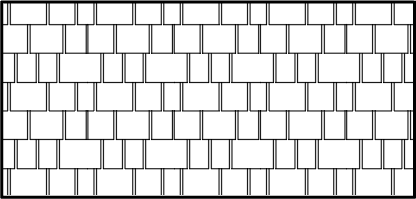

	SHAKES2	Dachy drewniane, wzór regularny.
	SHINGLE1	Gont bitumiczny.
	SPANTILE	Dachówka hiszpańska.

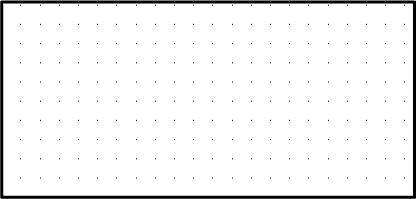

	SQDOTS	Materiały porowate, podłoża filtracyjne.

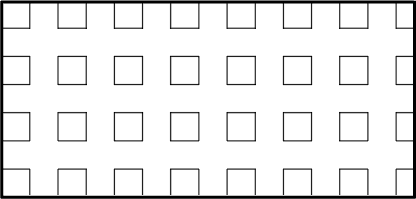

	SQUARE	Kwadraty.

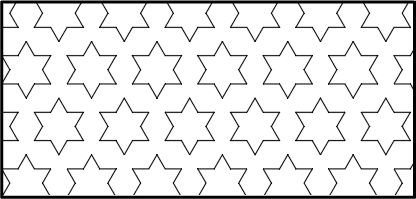

	STARS	Gwiazdki.

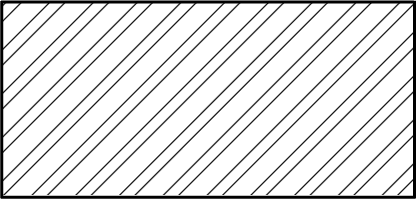

	STEEL	Stal.

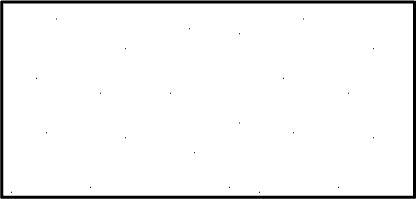

	STIPPLE	Punktowanie.

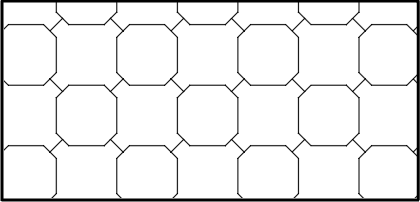

	SUPERDCR	Wzór dekoracyjny.

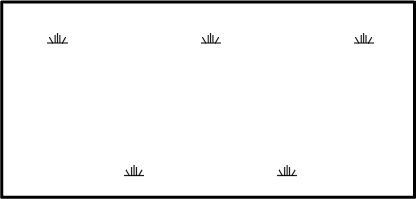

	SWAMP	Teren podmokły.

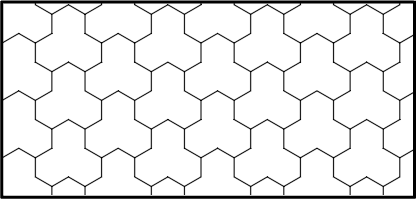

	TES36	Kratownice, panele techniczne.
	THREAD	Gwint.

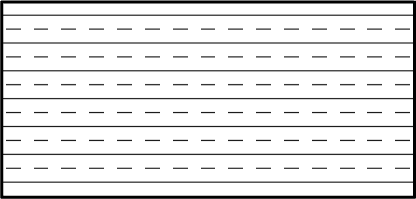

	TRANS	Materiał przezroczysty, przewodniki ciepła.

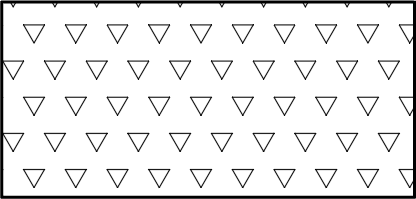

	TRIANG	Trójkąty równoboczne.
	TRIDOTS	Kropki trójkątne.

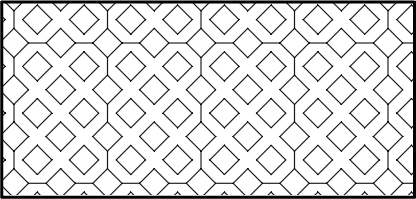

	TURFSTNE	Kamień trawnikowy.

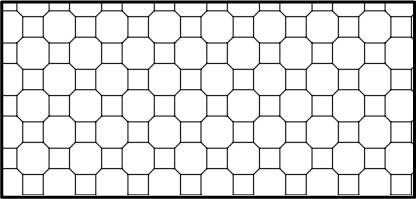

	UNIDECOR	Wzór dekoracyjny.

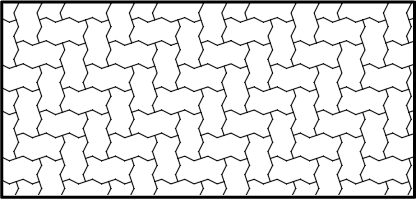

	UNIHER	Jodełka uniwersalna.
	UNIPARQ	Parkiet uniwersalny.

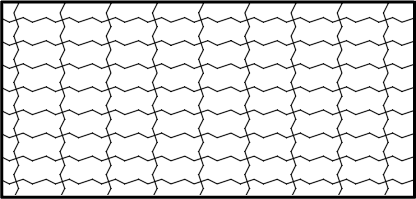

	UNIRN	Układ uniwersalny.
	WAFFLE	Krata.

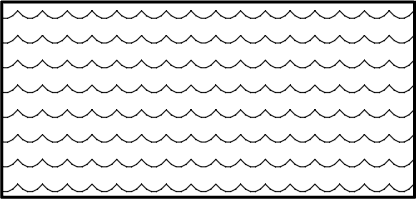

	WATER	Woda.

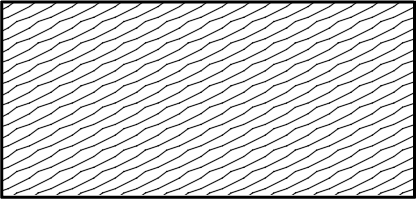

	WOOD1	Drewno – wariant 1.

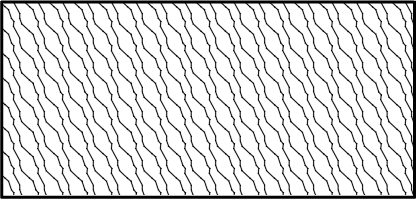

	WOOD2	Drewno – wariant 2.

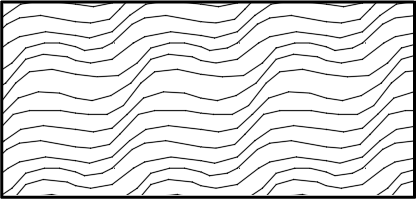

	WOOD3	Drewno – wariant 3.

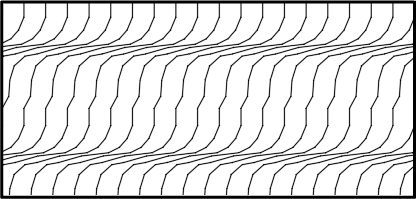

	WOOD4	Drewno – wariant 4.
	WOOD8	Drewno – wariant 8.

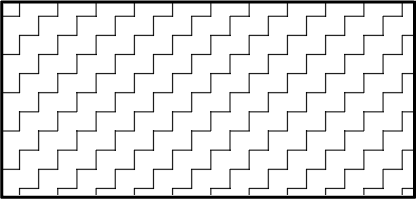

	ZIGZAG	Zygzak.
